Приложения 2.Тест Кирхгоф.doc

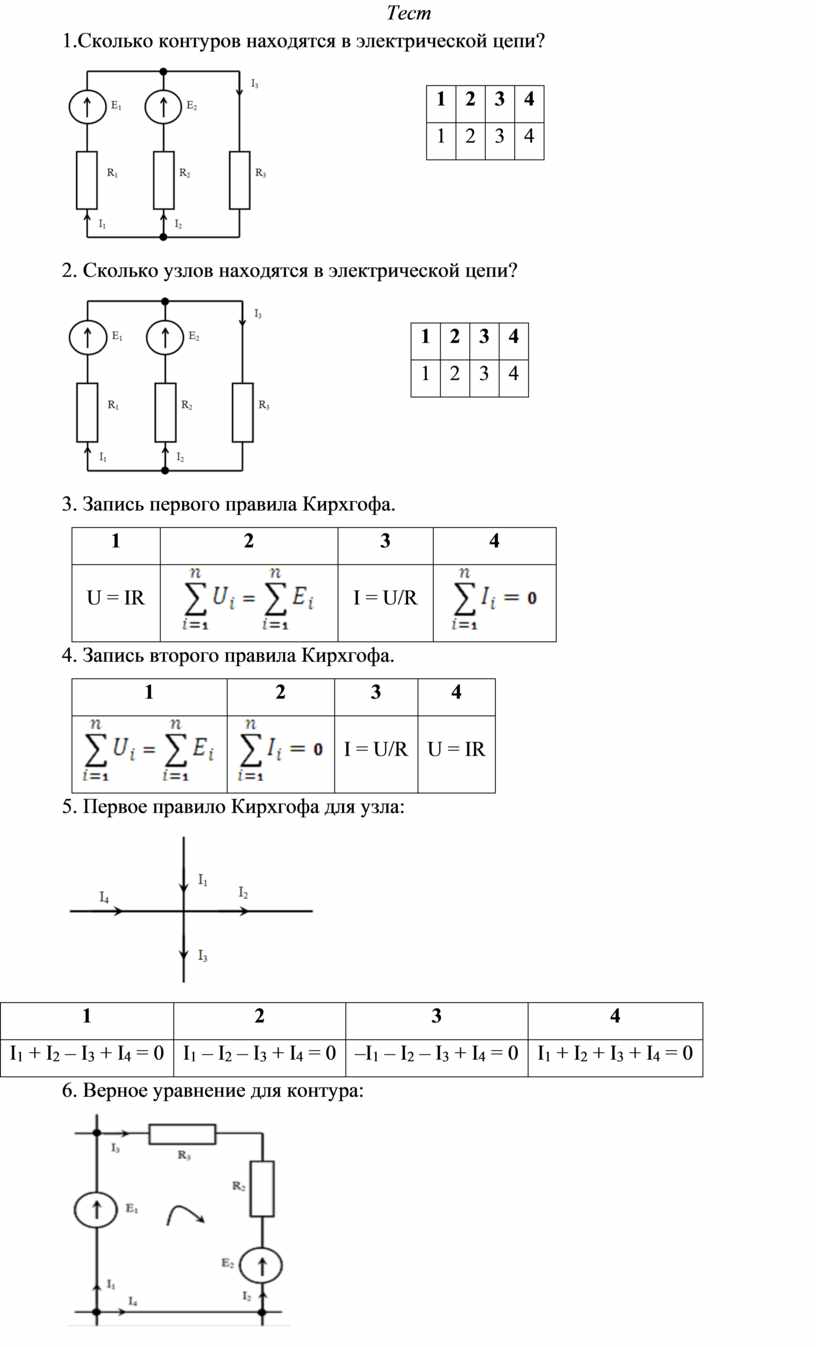

Тест

1.Сколько контуров находятся в электрической цепи?

1	2	3	4
1	2	3	4

2. Сколько узлов находятся в электрической цепи?

1	2	3	4
1	2	3	4

3. Запись первого правила Кирхгофа.

1	2	3	4
U = IR		I = U/R

4. Запись второго правила Кирхгофа.

1	2	3	4
		I = U/R	U = IR

5. Первое правило Кирхгофа для узла:

1	2	3	4
I₁ + I₂ – I₃ + I₄ = 0	I₁ – I₂ – I₃ + I₄ = 0	–I₁ – I₂ – I₃ + I₄ = 0	I₁ + I₂ + I₃ + I₄ = 0

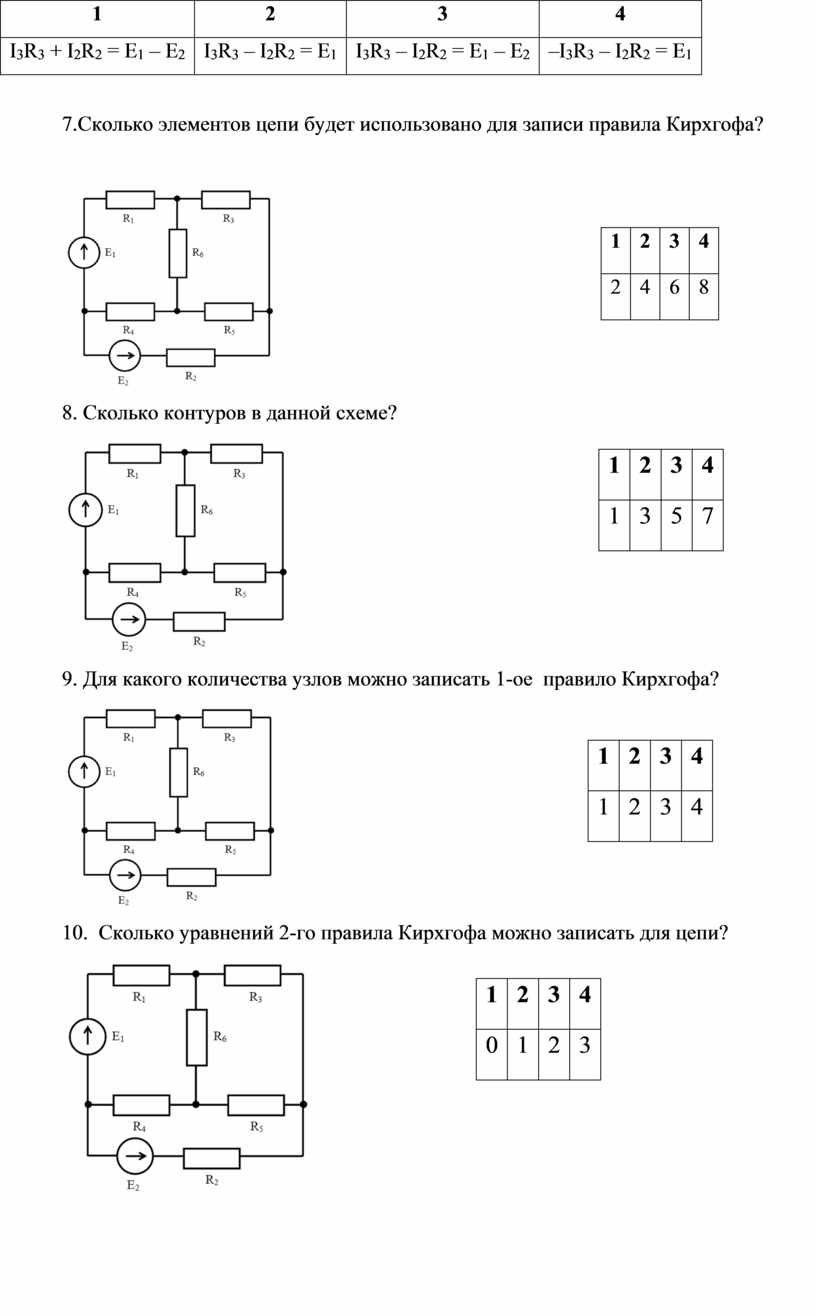

6. Верное уравнение для контура:

1	2	3	4
I₃R₃ + I₂R₂ = E₁ – E₂	I₃R₃ – I₂R₂ = E₁	I₃R₃ – I₂R₂ = E₁ – E₂	–I₃R₃ – I₂R₂ = E₁

7.Сколько элементов цепи будет использовано для записи правила Кирхгофа?

1	2	3	4
2	4	6	8

Сколько контуров в данной схеме?

1	2	3	4
1	3	5	7

9. Для какого количества узлов можно записать 1-ое правило Кирхгофа?

1	2	3	4
1	2	3	4

10. Сколько уравнений 2-го правила Кирхгофа можно записать для цепи?

1	2	3	4
0	1	2	3
