Программа как модель предметной области

Учебный курсОбъектно-ориентированный анализ и программирование

Лекция 1
Программа как модель предметной области

2

3

Реальный мир

Предметная область

Логическая модель

Разработчик

Физическая модель

Среда исполнения

Семантика

4

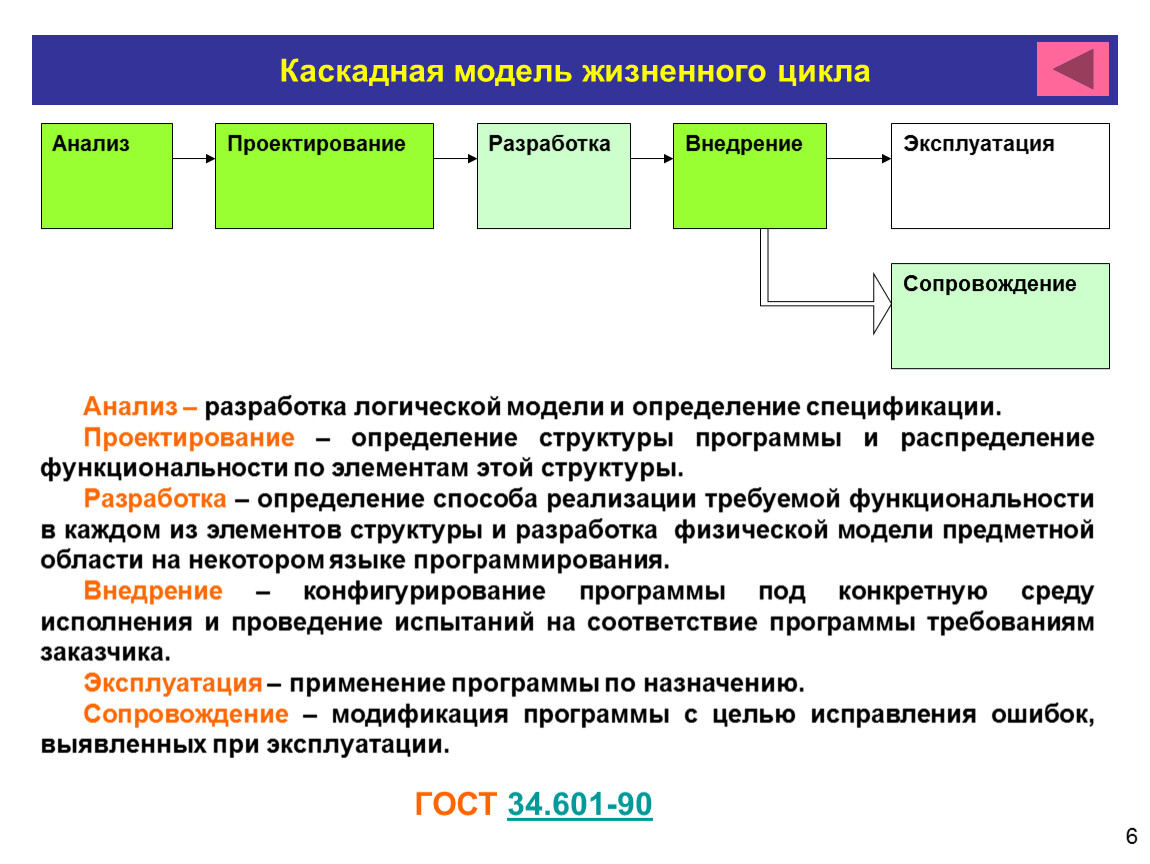

Каскадная модель жизненного цикла

Анализ – разработка логической модели и определение спецификации.
Проектирование – определение структуры программы и распределение функциональности по элементам этой структуры.
Разработка – определение способа реализации требуемой функциональности в каждом из элементов структуры и разработка физической модели предметной области на некотором языке программирования.
Внедрение – конфигурирование программы под конкретную среду исполнения и проведение испытаний на соответствие программы требованиям заказчика.
Эксплуатация – применение программы по назначению.
Сопровождение – модификация программы с целью исправления ошибок, выявленных при эксплуатации.

5

6

Каскадная модель жизненного цикла

Анализ – разработка логической модели и определение спецификации.
Проектирование – определение структуры программы и распределение функциональности по элементам этой структуры.
Разработка – определение способа реализации требуемой функциональности в каждом из элементов структуры и разработка физической модели предметной области на некотором языке программирования.
Внедрение – конфигурирование программы под конкретную среду исполнения и проведение испытаний на соответствие программы требованиям заказчика.
Эксплуатация – применение программы по назначению.
Сопровождение – модификация программы с целью исправления ошибок, выявленных при эксплуатации.

7

Завершение фазы

Начало фазы

Заказчик

8

9

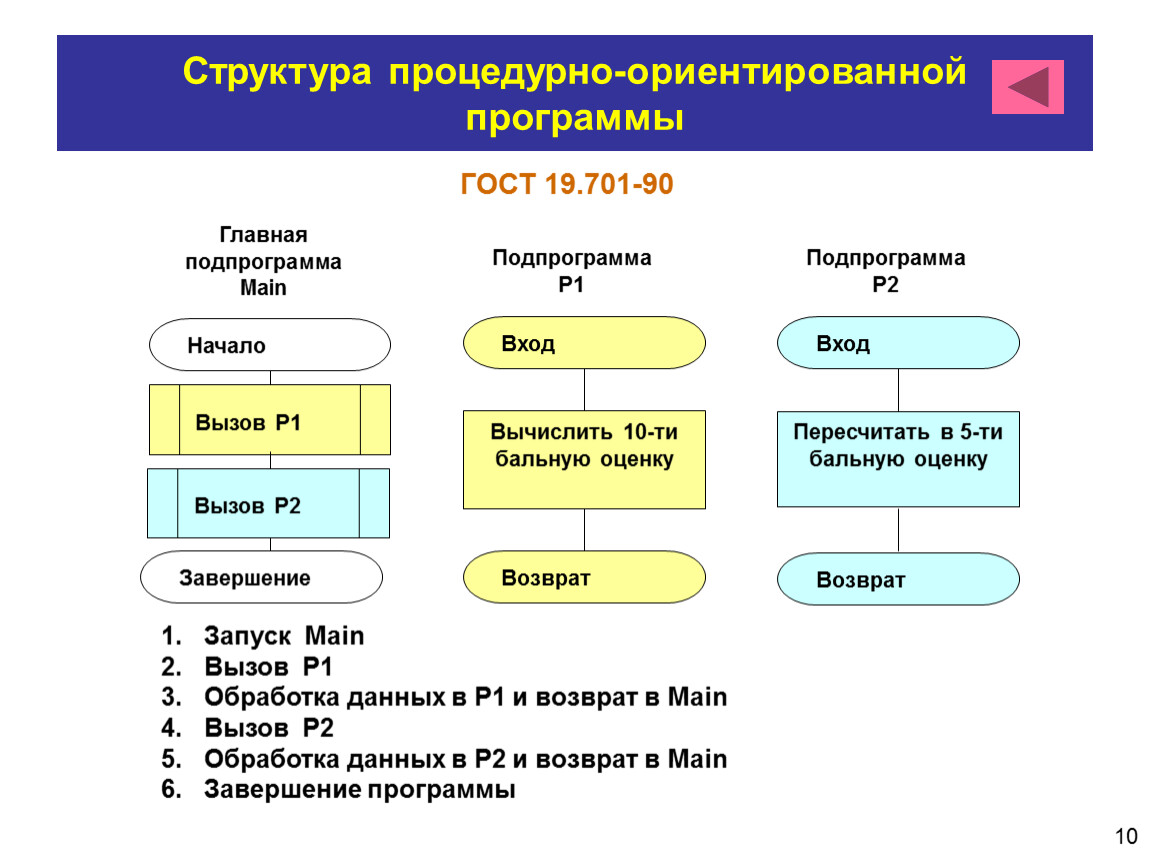

Процедурно-ориентированное программирование

10

11

Объектно-ориентированное программирование

12

13

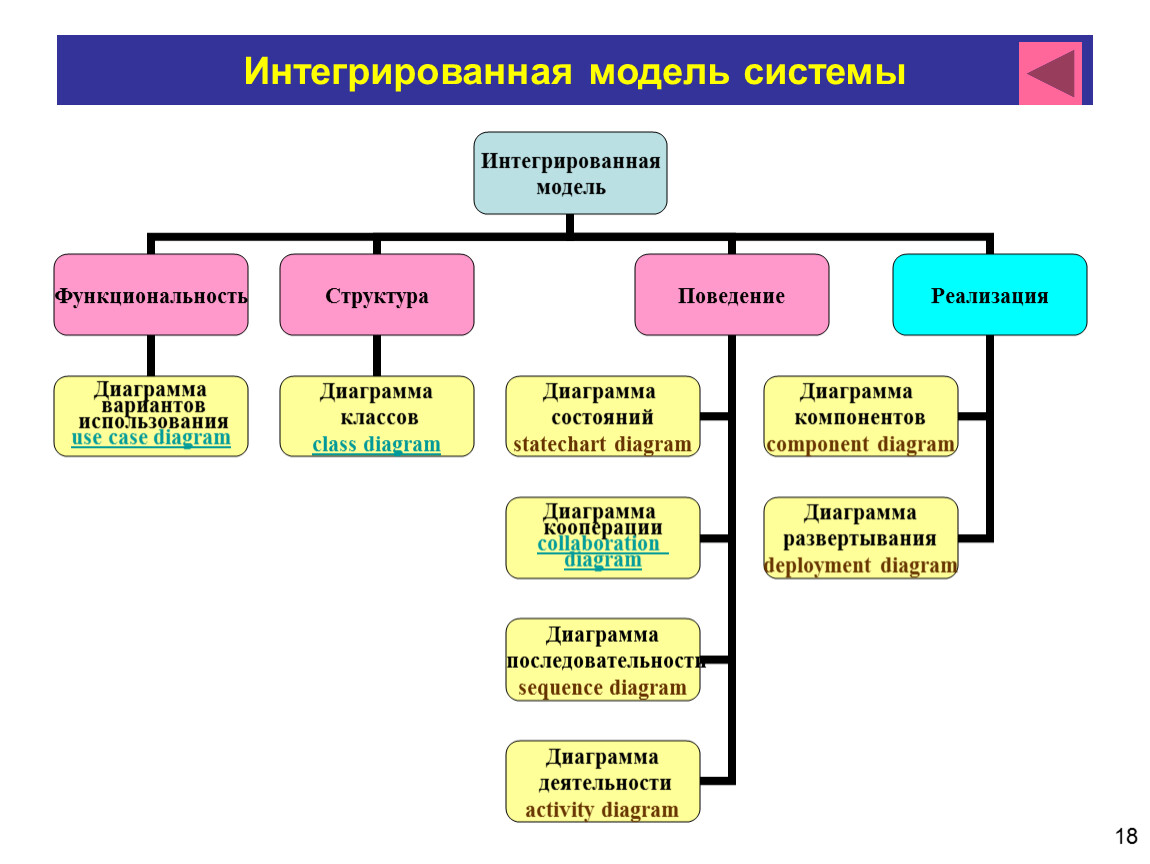

Определяет функциональность программы в терминах актеров и вариантов использования.
Актер - инициатор выполнения варианта использования
Вариант использования - заданная функциональность

14

Определяет структуру предметной области (программы) в виде набора классов, находящихся между собой в определенных отношениях

15

16

17

Определяет динамические свойства предметной области в виде взаимодействия между объектами в конкретном варианте использования

Взаимодействие - передача сообщений между объектами. В ответ на полученное сообщение объект выполняет операцию и может изменить свое состояние.
Состояние объекта – текущее значение его атрибутов.
Изменение состояния объекта может привести к передаче сообщения другому объекту

18

19

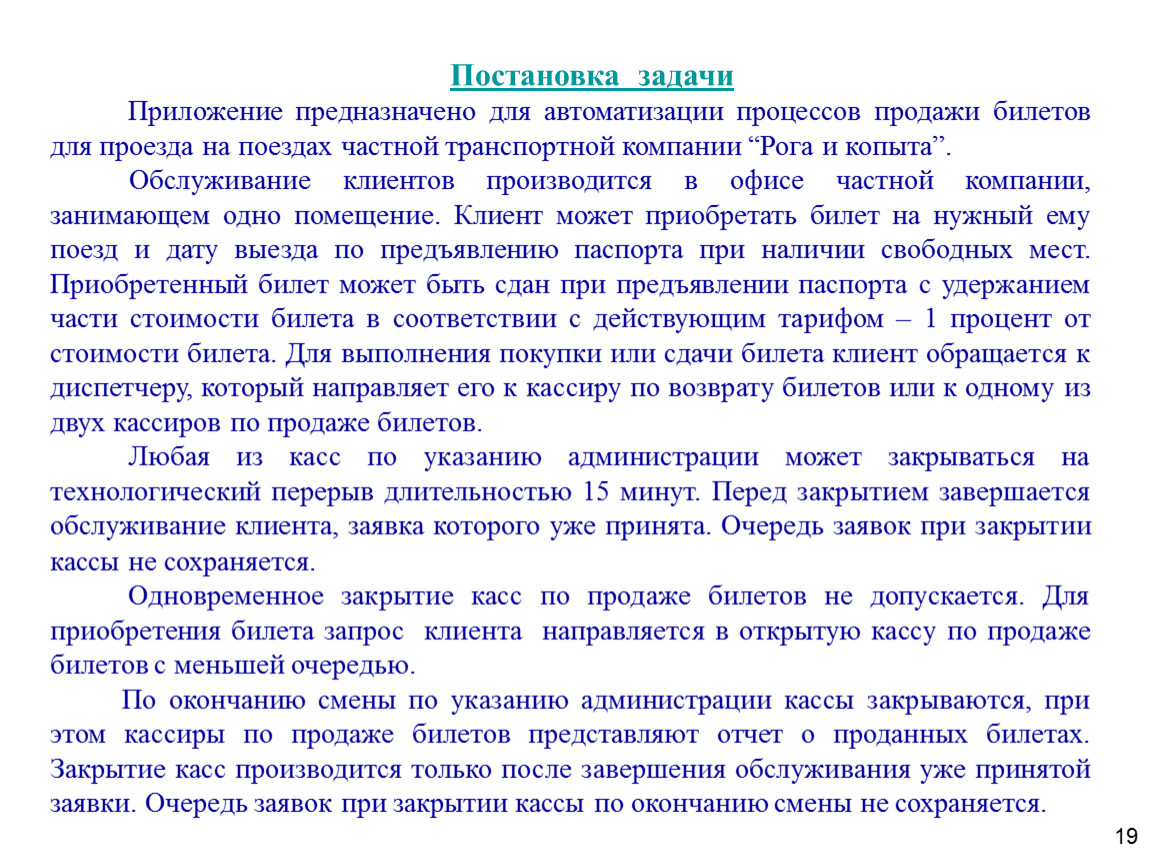

Постановка задачи
Приложение предназначено для автоматизации процессов продажи билетов для проезда на поездах частной транспортной компании “Рога и копыта”.
Обслуживание клиентов производится в офисе частной компании, занимающем одно помещение. Клиент может приобретать билет на нужный ему поезд и дату выезда по предъявлению паспорта при наличии свободных мест. Приобретенный билет может быть сдан при предъявлении паспорта с удержанием части стоимости билета в соответствии с действующим тарифом – 1 процент от стоимости билета. Для выполнения покупки или сдачи билета клиент обращается к диспетчеру, который направляет его к кассиру по возврату билетов или к одному из двух кассиров по продаже билетов.
Любая из касс по указанию администрации может закрываться на технологический перерыв длительностью 15 минут. Перед закрытием завершается обслуживание клиента, заявка которого уже принята. Очередь заявок при закрытии кассы не сохраняется.
Одновременное закрытие касс по продаже билетов не допускается. Для приобретения билета запрос клиента направляется в открытую кассу по продаже билетов с меньшей очередью.
По окончанию смены по указанию администрации кассы закрываются, при этом кассиры по продаже билетов представляют отчет о проданных билетах. Закрытие касс производится только после завершения обслуживания уже принятой заявки. Очередь заявок при закрытии кассы по окончанию смены не сохраняется.

20
