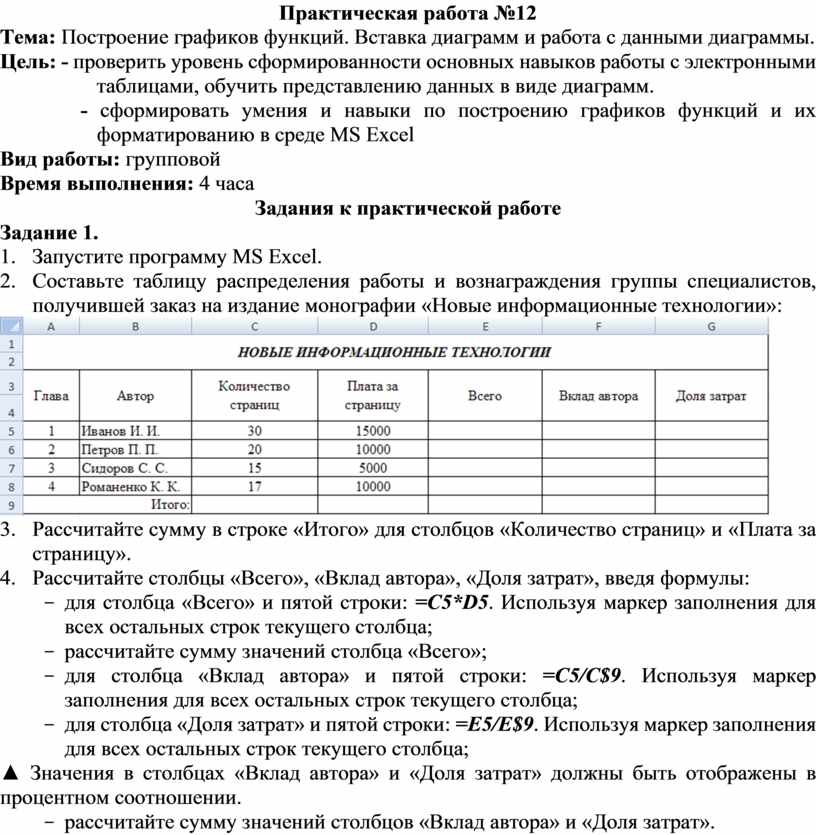

Практическая работа №12

Тема: Построение графиков функций. Вставка диаграмм и работа с данными диаграммы.

Цель: - проверить уровень сформированности основных навыков работы с электронными таблицами, обучить представлению данных в виде диаграмм.

 - сформировать умения и навыки по построению графиков функций и их форматированию в среде MS Excel

Вид работы: групповой

Время выполнения: 4 часа

Задания к практической работе

Задание 1.

1.       Запустите программу MS Excel.

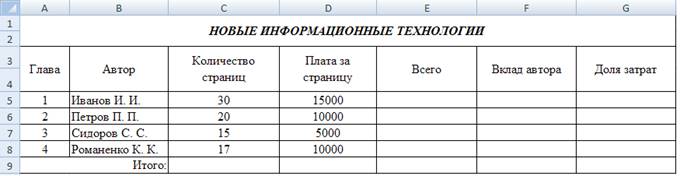

2.       Составьте таблицу распределения работы и вознаграждения группы специалистов, получившей заказ на издание монографии «Новые информационные технологии»:

3.       Рассчитайте сумму в строке «Итого» для столбцов «Количество страниц» и «Плата за страницу».

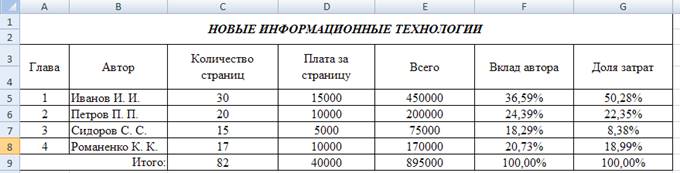

4.       Рассчитайте столбцы «Всего», «Вклад автора», «Доля затрат», введя формулы:

-  для столбца «Всего» и пятой строки: =C5*D5. Используя маркер заполнения для всех остальных строк текущего столбца;

-  рассчитайте сумму значений столбца «Всего»;

-  для столбца «Вклад автора» и пятой строки: =C5/C$9. Используя маркер заполнения для всех остальных строк текущего столбца;

-  для столбца «Доля затрат» и пятой строки: =E5/E$9. Используя маркер заполнения для всех остальных строк текущего столбца;

▲ Значения в столбцах «Вклад автора» и «Доля затрат» должны быть отображены в процентном соотношении.

-  рассчитайте сумму значений столбцов «Вклад автора» и «Доля затрат».

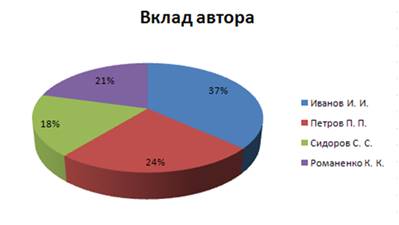

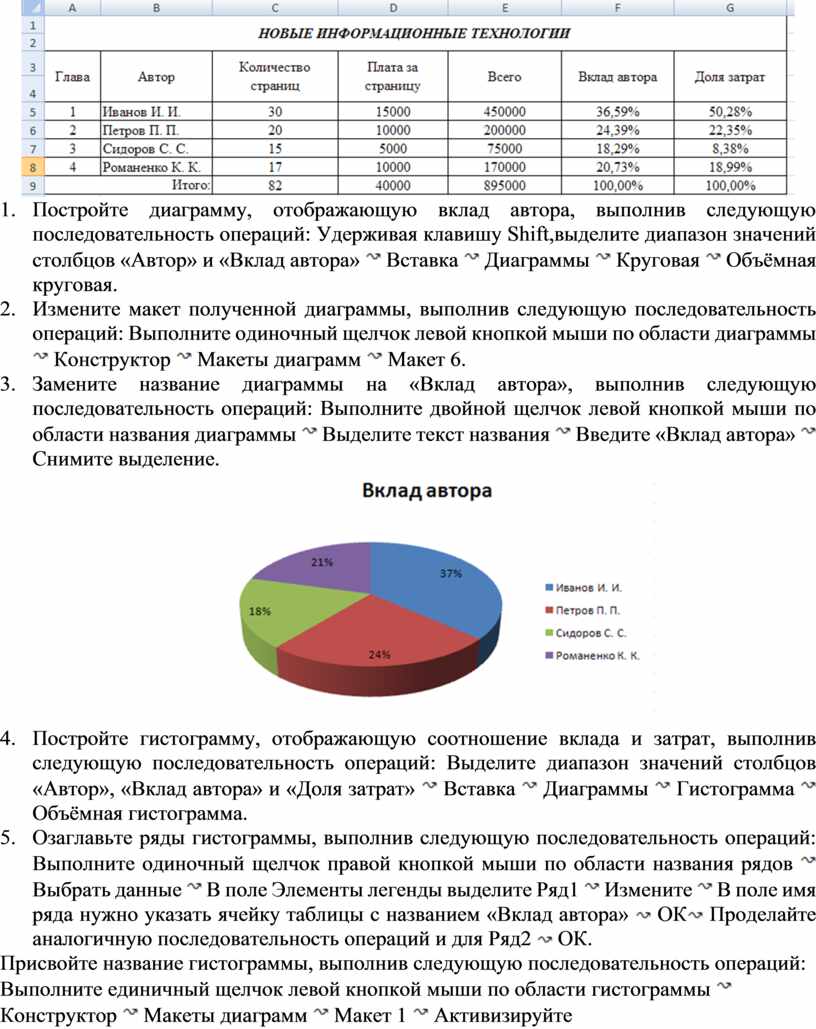

5.       Постройте диаграмму, отображающую вклад автора, выполнив следующую последовательность операций: Удерживая клавишу Shift,выделите диапазон значений столбцов «Автор» и «Вклад автора»  Вставка  Диаграммы  Круговая  Объёмная круговая.

6.       Измените макет полученной диаграммы, выполнив следующую последовательность операций: Выполните одиночный щелчок левой кнопкой мыши по области диаграммы  Конструктор  Макеты диаграмм  Макет 6.

7.       Замените название диаграммы на «Вклад автора», выполнив следующую последовательность операций: Выполните двойной щелчок левой кнопкой мыши по области названия диаграммы  Выделите текст названия  Введите «Вклад автора» Снимите выделение.

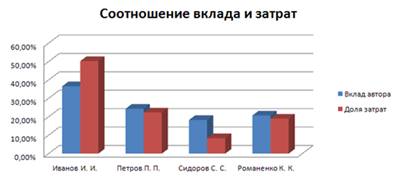

8.       Постройте гистограмму, отображающую соотношение вклада и затрат, выполнив следующую последовательность операций: Выделите диапазон значений столбцов «Автор», «Вклад автора» и «Доля затрат»  Вставка  Диаграммы  Гистограмма  Объёмная гистограмма.

9.       Озаглавьте ряды гистограммы, выполнив следующую последовательность операций: Выполните одиночный щелчок правой кнопкой мыши по области названия рядов  Выбрать данные  В поле Элементы легенды выделите Ряд1  Измените  В поле имя ряда нужно указать ячейку таблицы с названием «Вклад автора»  ОК Проделайте аналогичную последовательность операций и для Ряд2  ОК.

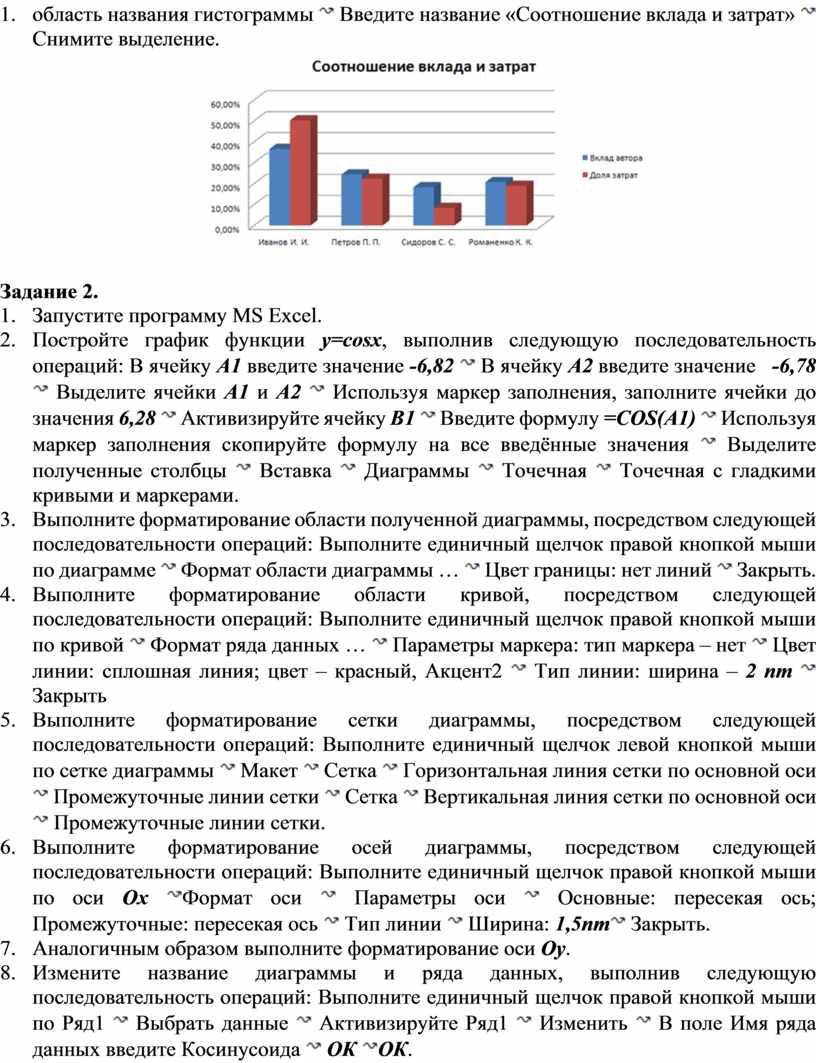

10.   Присвойте название гистограммы, выполнив следующую последовательность операций: Выполните единичный щелчок левой кнопкой мыши по области гистограммы  Конструктор  Макеты диаграмм  Макет 1  Активизируйте область названия гистограммы  Введите название «Соотношение вклада и затрат»  Снимите выделение.

Задание 2.

1.       Запустите программу MS Excel.

2.       Постройте график функции y=cosx, выполнив следующую последовательность операций: В ячейку A1 введите значение -6,82  В ячейку A2 введите значение   -6,78  Выделите ячейки A1 и A2  Используя маркер заполнения, заполните ячейки до значения 6,28  Активизируйте ячейку B1  Введите формулу =COS(A1)  Используя маркер заполнения скопируйте формулу на все введённые значения  Выделите полученные столбцы  Вставка  Диаграммы  Точечная  Точечная с гладкими кривыми и маркерами.

3.       Выполните форматирование области полученной диаграммы, посредством следующей последовательности операций: Выполните единичный щелчок правой кнопкой мыши по диаграмме  Формат области диаграммы …  Цвет границы: нет линий  Закрыть.

4.       Выполните форматирование области кривой, посредством следующей последовательности операций: Выполните единичный щелчок правой кнопкой мыши по кривой  Формат ряда данных …  Параметры маркера: тип маркера – нет  Цвет линии: сплошная линия; цвет – красный, Акцент2  Тип линии: ширина – 2 пт  Закрыть

5.       Выполните форматирование сетки диаграммы, посредством следующей последовательности операций: Выполните единичный щелчок левой кнопкой мыши по сетке диаграммы  Макет  Сетка  Горизонтальная линия сетки по основной оси  Промежуточные линии сетки  Сетка  Вертикальная линия сетки по основной оси  Промежуточные линии сетки.

6.       Выполните форматирование осей диаграммы, посредством следующей последовательности операций: Выполните единичный щелчок правой кнопкой мыши по оси Ox Формат оси  Параметры оси  Основные: пересекая ось; Промежуточные: пересекая ось  Тип линии  Ширина: 1,5пт Закрыть.

7.       Аналогичным образом выполните форматирование оси Oy.

8.       Измените название диаграммы и ряда данных, выполнив следующую последовательность операций: Выполните единичный щелчок правой кнопкой мыши по Ряд1  Выбрать данные  Активизируйте Ряд1  Изменить  В поле Имя ряда данных введите Косинусоида  ОК ОК.

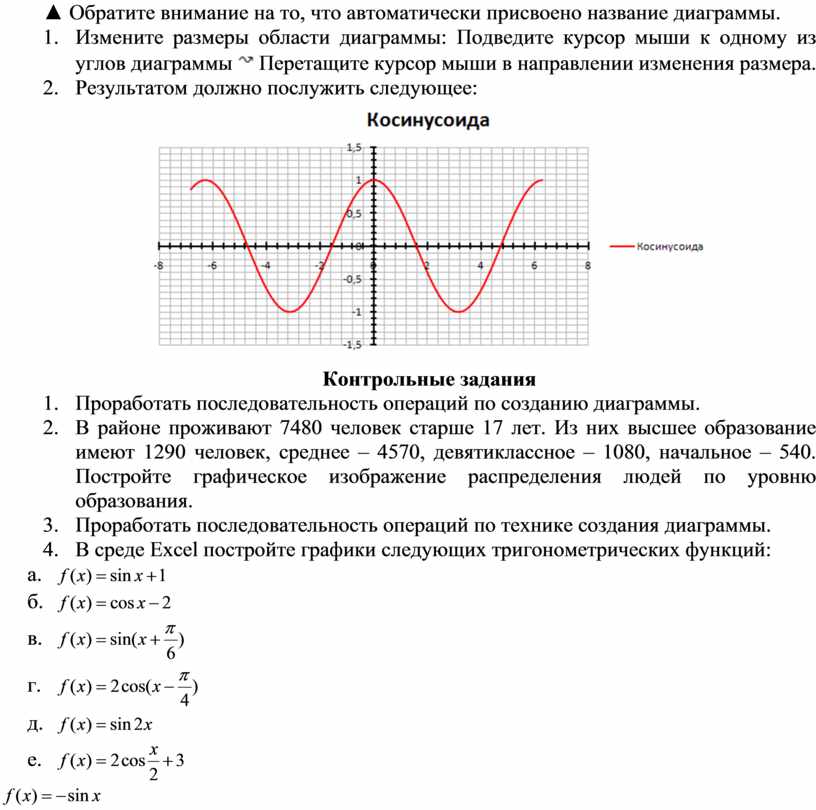

▲ Обратите внимание на то, что автоматически присвоено название диаграммы.

9.       Измените размеры области диаграммы: Подведите курсор мыши к одному из углов диаграммы  Перетащите курсор мыши в направлении изменения размера.

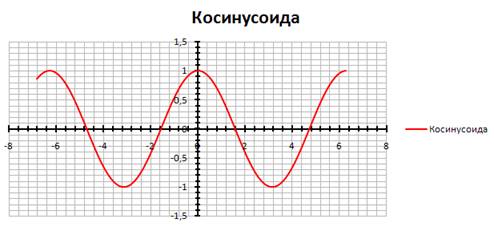

10.   Результатом должно послужить следующее:

Контрольные задания

1.       Проработать последовательность операций по созданию диаграммы.

2.       В районе проживают 7480 человек старше 17 лет. Из них высшее образование имеют 1290 человек, среднее – 4570, девятиклассное – 1080, начальное – 540. Постройте графическое изображение распределения людей по уровню образования.

3.       Проработать последовательность операций по технике создания диаграммы.

4.       В среде Excel постройте графики следующих тригонометрических функций:

а.

б.

в.

г.

д.

е.
