ПР_Работа с адресами IP сетей

Практическая работа 5

Тема: Работа с адресами IP сетей

Цель работы: получить практические навыки по работе с пространством IP-адресов, масками и управления адресацией в IP сетях.

Необходимо:

•        Навыки по переводу чисел из десятичной в двоичную систему и наоборот, в ручном режиме или с помощью компьютера.

Краткие теоретические сведения

Все пространство IP адресов делится на логические группы – IP-сети. Они нужны для организации иерархической адресации в составной IPсети, например Интернете. Каждой локальной сети присваивается своя IP-сеть, маршрут до IP-узлов, находящихся в этой локальной сети строится на маршрутизаторах как маршрут до их IP-сети. И только после того, как пакет попал в конкретную IP-сеть, решается задача его доставки на отдельный узел.

В IP-адресе выделяются две части – адрес сети и адрес узла. Деление происходит с помощью маски – 4-x байтного числа, которое поставлено в соответствие IP-адресу. Макса содержит двоичные 1 в тех разрядах IPадреса, которые определяют адрес сети и двоичные 0 в тех разрядах IP адреса, которые определяют адрес узла.

Адресом IP-сети считается IP-адрес из этой сети, в котором в поле адреса узла содержатся двоичные 0. Этот адрес обозначает сеть целиком в таблицах маршрутизации. Есть еще служебный IP-адрес – адрес ограниченного широковещания – в поле адреса узла он содержит двоичные 1. Оба эти адреса не используются для адресации реальных узлов сети, однако входят в диапазон адресов IP-сети.

Рассмотрим пример: есть адрес 192.168.170.15 с маской 255.255.252.0. Определим адрес сети, адрес широковещания и допустимый для данной IP-сети диапазон адресов.

Если имеется сеть, составленная из нескольких локальных сетей, соединенных между собой маршрутизаторами, то нужно каждой из этих локальных сетей назначить отдельную IP-сеть. В случае, если для такой сети выдается большая IP-сеть в управление (например, такую сеть может назначить провайдер Интернет), то эту сеть необходимо разделить с помощью масок на части.

Примечание: необходимо отметить, что подобная ситуация может иметь место, если вам необходимо назначить узлам вашей сети реальные IP адреса, для того чтобы ваши компьютеры были «видны» из Интернета каждый под своим адресом.

Порядок выполнения работы:

В работе даны 4 варианта задания (таблица 2). Необходимо сделать все варианты. На приведенной схеме представлена составная локальная сеть.  Отдельные локальные сети соединены маршрутизаторами. Для каждой локальной сети указано количество компьютеров.  Провайдер выдал IP-cеть (данные о сети представлены в таблице 2). Необходимо установить IP-адрес сети и допустимый диапазон адресов.  Разделить сеть на части, используя маски. Маску надо выбирать так, чтобы в отделяемой IP подсети было достаточно адресов.

Примечание: порт маршрутизатора, подключенный к локальной сети, имеет IP адрес!  Выделять диапазоны следует, начиная с самой большой сети. Некоторые маски представлены в таблице 3.

Таблица 2

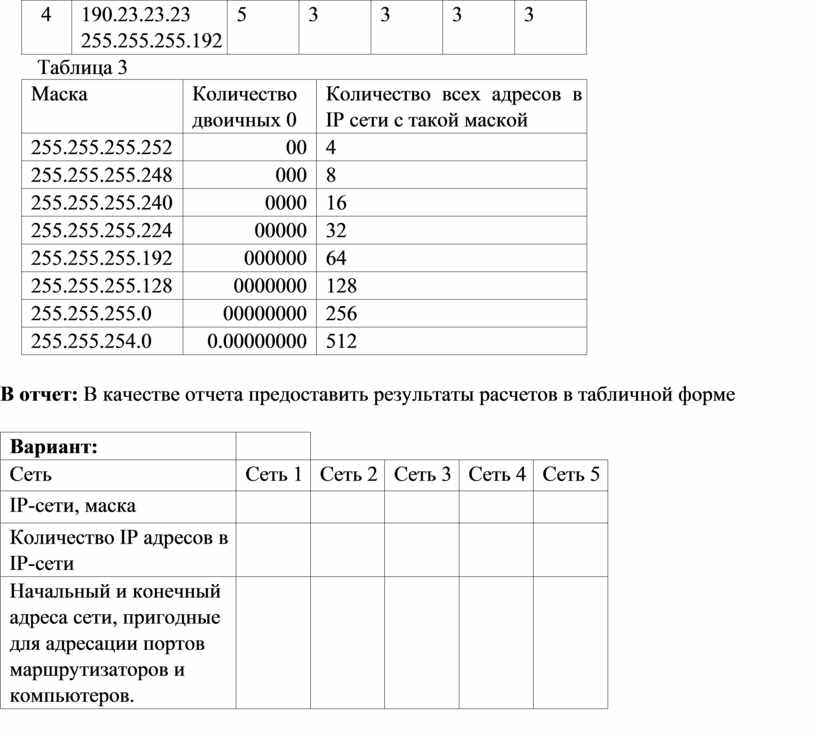

Таблица 3

В отчет: В качестве отчета предоставить результаты расчетов в табличной форме
