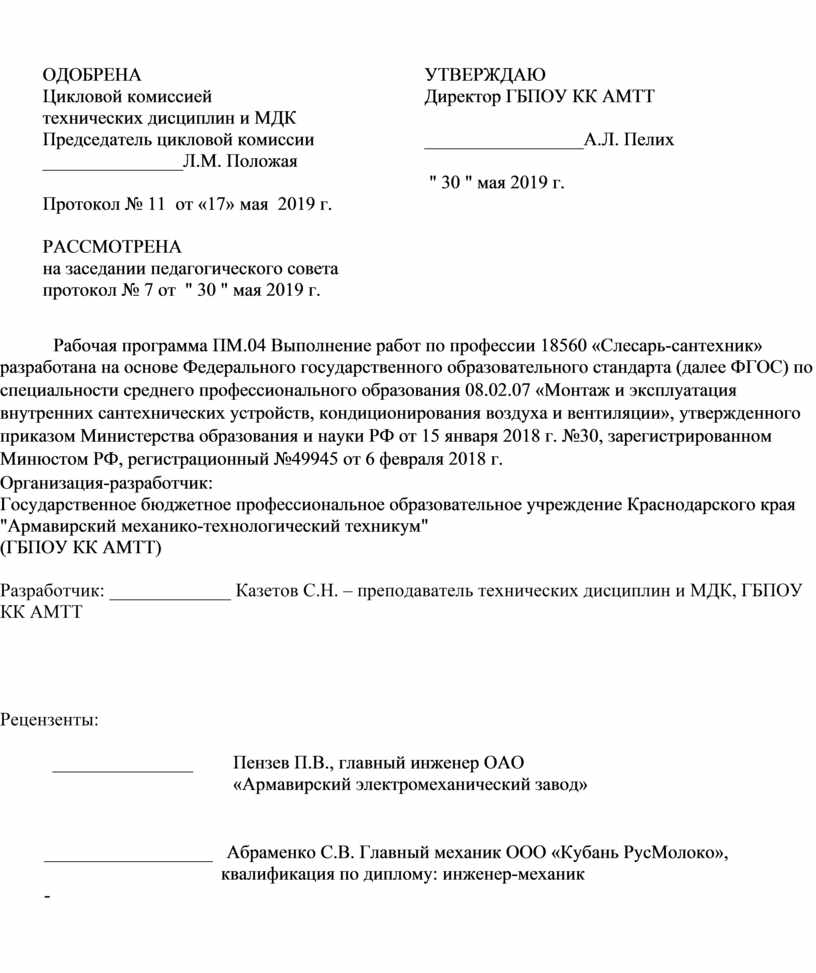

ОДОБРЕНА

Цикловой комиссией

технических дисциплин и МДК

Председатель цикловой комиссии

_______________Л.М. Положая

Протокол № 11  от «17» мая  2019 г.

РАССМОТРЕНА

на заседании педагогического совета

протокол № 7 от  " 30 " мая 2019 г.

УТВЕРЖДАЮ

Директор ГБПОУ КК АМТТ

_________________А.Л. Пелих

 " 30 " мая 2019 г.

_______________

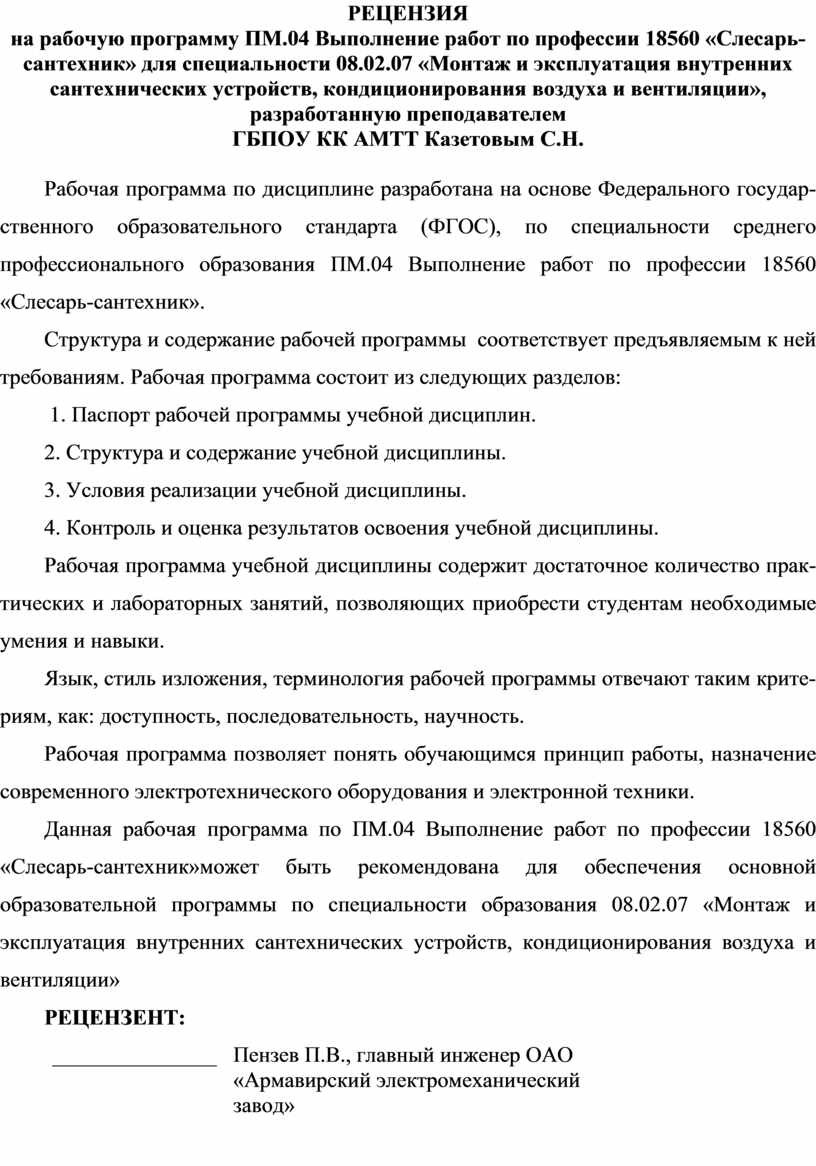

Пензев П.В., главный инженер ОАО

«Армавирский электромеханический завод»

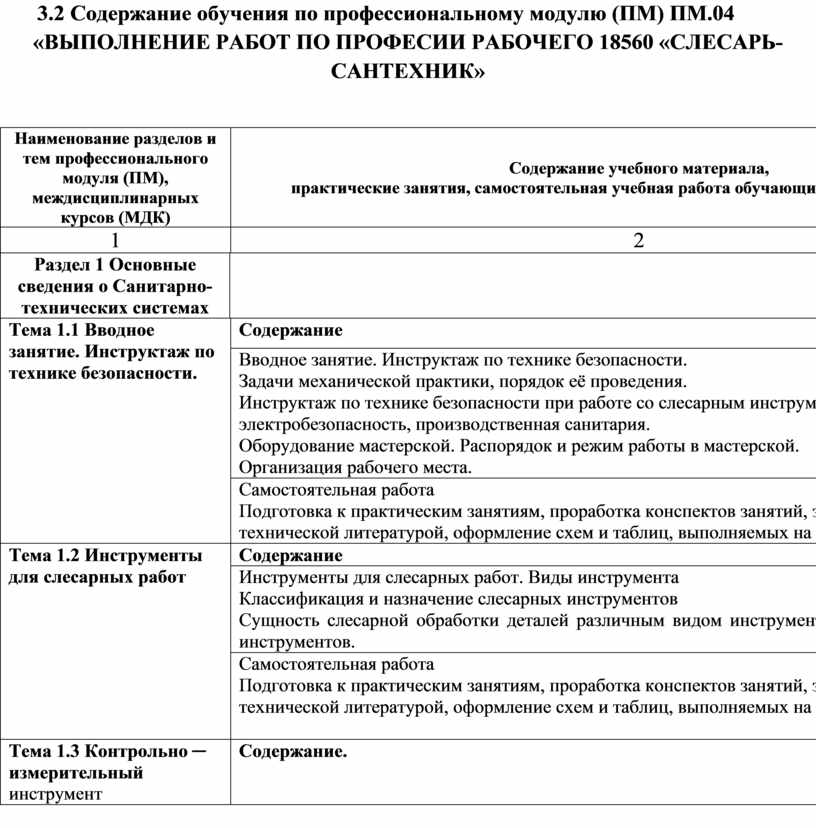

Наименование разделов и тем профессионального модуля (ПМ), междисциплинарных курсов (МДК)

Содержание учебного материала,

 практические занятия, самостоятельная учебная работа обучающихся, курсовой (проект)

Объем  в часах

1

2

3

Раздел 1 Основные сведения о Санитарно-технических системах

146

Тема 1.1 Вводное занятие. Инструктаж по технике безопасности.

Содержание

8

Вводное занятие. Инструктаж по технике безопасности.

Задачи механической практики, порядок её проведения.

Инструктаж по технике безопасности при работе со слесарным инструментом электробезопасность, производственная санитария.

Оборудование мастерской. Распорядок и режим работы в мастерской.

Организация рабочего места.

8

Самостоятельная работа

Подготовка к практическим занятиям, проработка конспектов занятий, знакомство со справочной и технической литературой, оформление схем и таблиц, выполняемых на практических занятиях.

Тема 1.2 Инструменты для слесарных работ

Содержание

6

Инструменты для слесарных работ. Виды инструмента

Классификация и назначение слесарных инструментов

Сущность слесарной обработки деталей различным видом инструментов. Назначение слесарных инструментов.

6

Самостоятельная работа

Подготовка к практическим занятиям, проработка конспектов занятий, знакомство со справочной и технической литературой, оформление схем и таблиц, выполняемых на практических занятиях.

Тема 1.3 Контрольно ─ измерительный инструмент

Содержание.

8

Контрольно ─ измерительный инструмент. Классификация инструмента

Инструменты для контроля

прямолинейности

Штангенинструменты для проведения измерительных работ.

Шаблоны, калибры, пробки

Самостоятельная работа

Подготовка к практическим занятиям, проработка конспектов занятий, знакомство со справочной и технической литературой, оформление схем и таблиц, выполняемых на практических занятиях.

Тема1.4.

Разметка.

Содержание

10

Приспособления для разметки

Инструмент для разметки

Приемы и последовательность разметки

Установка заготовки на разметочной плите

Нанесение разметочных линий

10

Тема 1.5

Рубка металлов.

Содержание

8

Инструменты для рубки. Механические и электрические инструменты, используемые для рубки Процесс рубки металлов инструментом Приемы рубки различных металлов

8

Самостоятельная работа

Подготовка к практическим занятиям, работа со справочной и нормативной литературой, вычерчивание схем, оформление практических работ.

Тема 1.6

Резка металлов

Содержание

9

Инструменты для ручной резки металла

Приемы резки металла ручными ножницами

Приёмы резки металла электроинструментом

Резка металлов ручной ножовкой

Контроль качества резки металла

9

Тема 1.7 Основные сведения о трубопроводах, соединительных частях, арматуре, санитарно-техническом оборудовании

Содержание

12

Виды и назначение санитарно-технических систем и оборудования. Виды слесарных работ, применяемых при обслуживании и ремонте санитарно-технических систем; их назначение.

Сортамент труб, фитингов, фасонных частей. Сортамент арматуры . Основные приемы выполнения работ по разборке, ремонту и сборке простых узлов систем водоснабжения, отопления, вентиляции и кондиционирования воздуха;

Способы измерения диаметров труб, фитингов, арматуры. Рабочее место слесаря. Рациональная организация рабочего места и трудового процесса слесаря. Рабочий и контрольно-измерительный инструмент слесаря, хранение его и уход за ним, назначение и правила применения ручных инструментов. Виды основных деталей санитарно-технических систем, соединений труб и креплений трубопроводов. Разметка и ее назначение. Правка и рубка металла. Резание металла и труб. Опиливание металла и труб. Виды, форма, размеры напильников. Приемы опиливания различных поверхностей и труб. Сверление и развертывание, их назначение. Нарезание резьбы. Разметка труб, деформация их при гнутье. Гнутье отводов, отступов и других монтажных деталей трубопроводов. Шабрение. Haзначение и область применения. Притирка. Назначение и область применения. Безопасность труда при выполнении слесарных работ.

Понятие о неизбежных погрешностях при изготовлении деталей и сборке изделий.

Понятие о размерах, отклонениях и допусках.

4

В том числе, практических занятий

8

Приобретение навыков сверления и развертывания деталей

Приобретение навыков нарезания резьб.

Комплектование трубы в фасонные части стояков, в том числе:

Определение основных физических величин, показателей. Перевод единиц изменения, кратности.

Подбор труб для систем водоснабжения, водоотведения, отопления с учетом условий эксплуатации

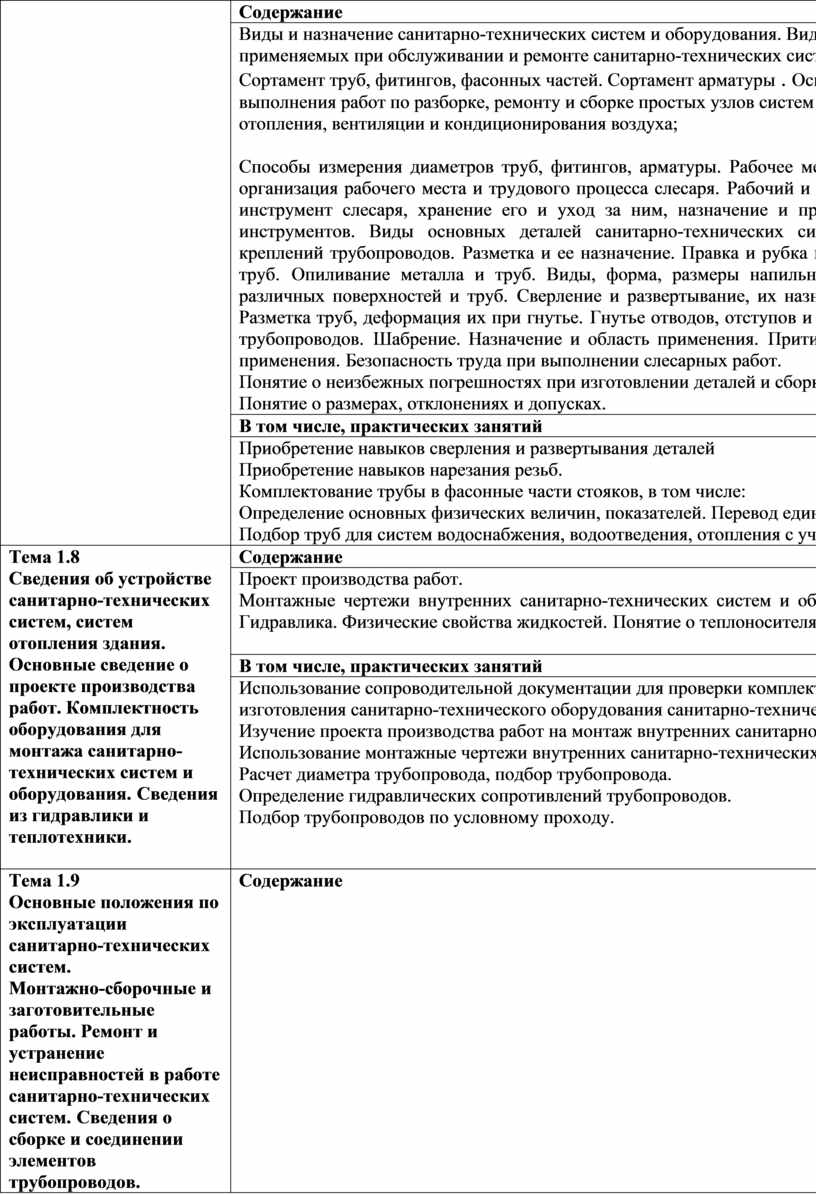

Тема 1.8

Сведения об устройстве санитарно-технических систем, систем отопления здания. Основные сведение о проекте производства работ. Комплектность оборудования для монтажа санитарно-технических систем и оборудования. Сведения из гидравлики и теплотехники.

Содержание

10

Проект производства работ.

Монтажные чертежи внутренних санитарно-технических систем и оборудования водяного пара. Гидравлика. Физические свойства жидкостей. Понятие о теплоносителях. Тепловое явление.

2

В том числе, практических занятий

8

Использование сопроводительной документации для проверки комплектности и качества изготовления санитарно-технического оборудования санитарно-технического оборудования

Изучение проекта производства работ на монтаж внутренних санитарно-технических систем

Использование монтажные чертежи внутренних санитарно-технических систем

Расчет диаметра трубопровода, подбор трубопровода.

Определение гидравлических сопротивлений трубопроводов.

Подбор трубопроводов по условному проходу.

Тема 1.9

Основные положения по эксплуатации санитарно-технических систем.

Монтажно-сборочные и заготовительные работы. Ремонт и устранение неисправностей в работе санитарно-технических систем. Сведения о сборке и соединении элементов трубопроводов.

Содержание

32

Трубопроводы. Виды и назначение санитарно-технических материалов и оборудования; Назначение трубопроводов. Виды трубопроводов. Принцип действия, назначение и особенности ремонта санитарно-технических трубопроводных систем отопления, водоснабжения, канализации, газоснабжения и водостоков. Диаметр условного прохода трубы и применяемый ряд условных проходов в соответствии со стандартами. Основные элементы трубопроводов санитарно-технических систем (магистрали, подводки, стояки) и их назначение.

Комплектность оборудования для монтажа санитарно-технических систем и оборудования

Правила обращения и транспортировки баллонов с кислородом и ацетиленом.

Требования, предъявляемые к качеству выполняемых работ

Соединение стальных труб. Разъемные и неразъемные соединения. Типоразмеры сгонов. Правила и приемы соединения и разъединения водогазопроводных труб на резьбе. Сборка тpyб на фланцах. Виды фланцевых соединений. Понятие о соединении труб газовой и электрической сваркой. Назначение и сущность сварки. Разбортовка и развальцовка труб. Назначение и сущность операций

Раструбные соединения. Соединение чугунных раструбных труб. Правила приготовления цементного раствора. Инструменты и приспособления, применяемые при соединении чугунных раструбных труб. Соединение пластмассовых труб. Способы и приемы соединения пластмассовых труб. Клеевые составы. Технология клеевых соединений при соединении пластмассовых труб. Группировка радиаторов. Разборка радиаторов, замена неисправных секций. Способы соединения и уплотнения секций при сборке. Применяемый материал, инструменты и оборудование. Требования к качеству выполняемых работ.

В том числе, практических занятий

18

Работа с документацией по испытанию трубопроводов

Изучение навыков сборки трубопроводов, выполнение сортировки труб, фитингов, фасонных частей, арматуры и средств крепления;

Приобретение навыков подготовки трубопроводов к монтажу ,выполнение комплектования, сгонов муфтами и контргайками, болтов – гайками

Знакомство с инструментом, применяемом при ремонте и монтаже трубопроводов, выполнение разборки, ремонта и сборки деталей и узлов санитарно-технических систем центрального отопления, водоснабжения, канализации и водостоков;

Знакомство с инструментом, применяемом при развальцовке трубопроводов.

Изучение способов соединения пластмассовых труб

Выполнение укрупнительной сборки узлов внутренних санитарно-технических систем. Эскизы.

Выполнение пригонки и сортировки оборудования и деталей на схеме к реальному помещению. Эскизы.

Нарезание резьбы на трубах вручную, выполнение соединения полимерных труб, комплектование труб в фасонные части стояков. Эскизы.

Разборка, ремонт и сборка простой сложности детали и узлы систем отопления, водоснабжения, канализации, газоснабжения и водостоков. Соединение стальных труб с помощью накидной гайки. Определение неисправности радиаторов

Тема1.10.

Охрана труда и пожарная безопасность на рабочих объектах.

Содержание

16

Требования безопасности труда. Основы законодательства о труде. Правила и нормативные документы по безопасности труда. Органы надзора за охраной труда. Изучение инструкций по безопасности труда. Правила поведения на территории и объектах предприятия. Организация рабочих мест и безопасность труда при выполнении слесарно-сборочных работ, выполняемых в процессе эксплуатации и ремонта санитарно-технических систем зданий.

Основные причины травматизма на производстве. Меры безопасности при работе слесаря-сантехника. Требования к производственному оборудованию и производственным процессам при выполнении работ по ремонту и обслуживанию санитарно-технических систем и приборов зданий. Электробезопасность. Действие электрического тока на организм человека и виды поражения электрическим током. Защита от прикосновения к токоведущим частям. Первая помощь при поражении электрическим током.

Пожарная безопасность. Основные причины на рабочих объектах и территории предприятия. Противопожарные мероприятия. Пожарные посты, пожарная охрана, приборы и сигнализация. Огнетушительные средства. Правила поведения в огнеопасных местах и при пожарах.

16

Раздел 2.

Инструмент и приспособления для выполнения работ слесаря-сантехника

Тема 2.1

Инструмент и приспособления для монтажно-сборочных и заготовительных работ.

Ремонт трубопроводов.

Содержание

26

Назначение и правила применения ручных инструментов и приспособлений, необходимых при монтаже санитарно-технических систем и оборудования

Назначение и правила применения механизированных инструментов при монтаже санитарно-технических систем и оборудования

Правила строповки и перемещения грузов. Способы сверления и пробивки отверстий.

Общие сведения о ремонте трубопроводов внутренних санитарно-технических систем. Организация и проведение ремонтных работ. Виды неисправностей и причины выхода из строя узлов и деталей трубопровода систем отопления, водопровода, канализации и водостоков. Инструмент и приспособления для ремонтных работ. Использование для ремонта стальных трубопроводов газовой сварки. Применяемое оборудование, способы его подготовки и обслуживания.

14

В том числе, практических занятий

12

Сверление и пробивка отверстий в конструкциях. Транспортировка детали трубопроводов, санитарно-технические приборы и другие грузы.

Использование ручного инструмента, необходимого для выполнения подготовительных работ при монтаже санитарно-технических систем и оборудования

Проверка работоспособности инструментов и приспособлений, необходимых при монтаже санитарно-технических систем и оборудования

Использование ручного инструмента для монтажа санитарно-технических систем и оборудования

Использование механизированного инструмента для монтажа санитарно-технических систем и оборудования

Приобретение навыков в определение неисправности трубопроводов.

Изучение правил обращения с баллонами для кислорода и ацетилена

ЭКЗАМЕН

1

Самостоятельная работа при изучении раздела 2

Составление плана-конспекта; подготовка к практическим занятиям; составление реферата выполнение схем .разводки трубопроводов холодного и горячего водоснабжения, водоотведения. Подготовка к практическим занятиям, работа с таблицами, справочной литературой, СНиПами, отраслевыми нормами.

Учебная практика

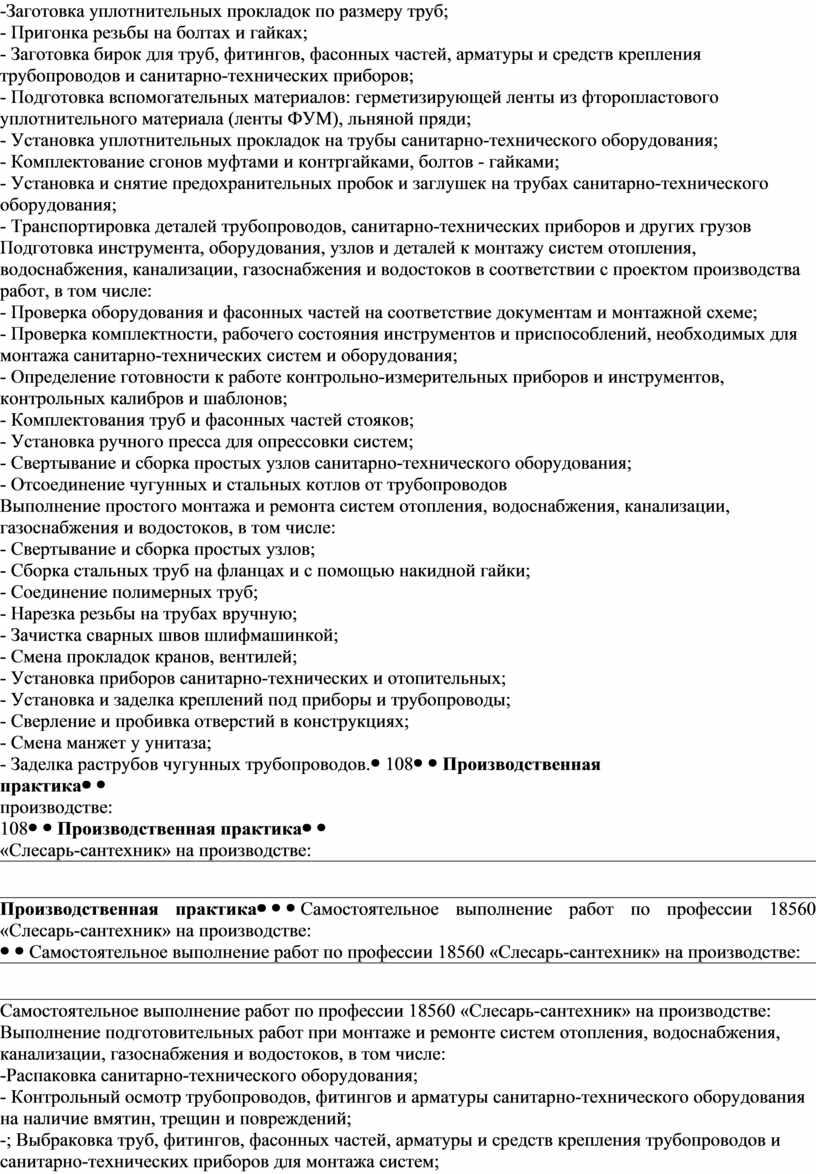

Выполнение работ по профессии 18560 "Слесарь-сантехник"

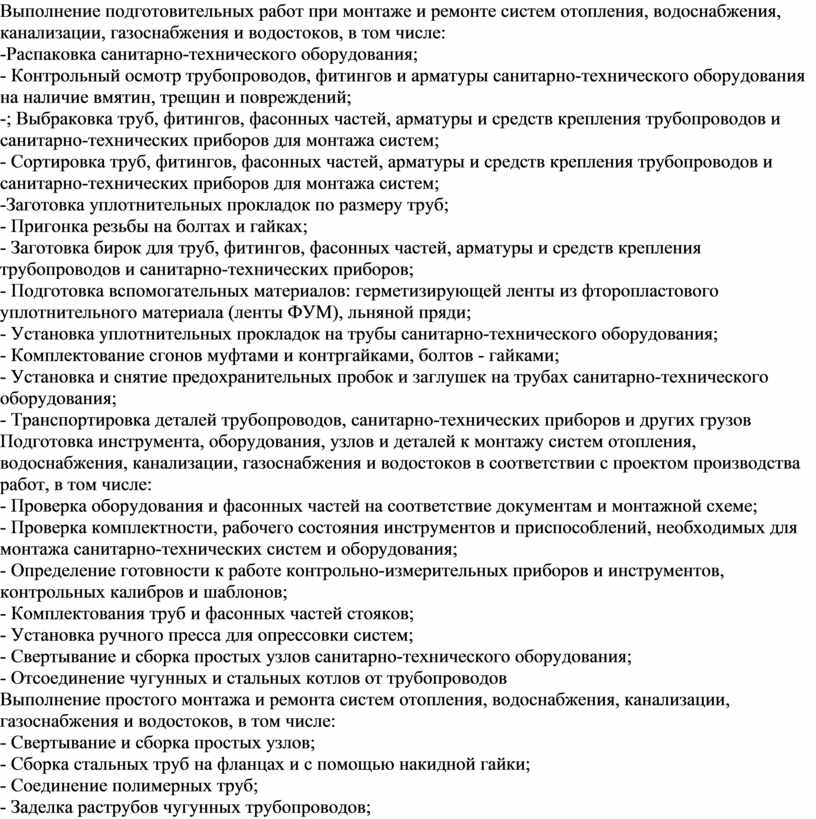

Выполнение подготовительных работ при монтаже и ремонте систем отопления, водоснабжения, канализации, газоснабжения и водостоков, в том числе:

-Распаковка санитарно-технического оборудования;

- Контрольный осмотр трубопроводов, фитингов и арматуры санитарно-технического оборудования на наличие вмятин, трещин и повреждений;

-; Выбраковка труб, фитингов, фасонных частей, арматуры и средств крепления трубопроводов и санитарно-технических приборов для монтажа систем;

- Сортировка труб, фитингов, фасонных частей, арматуры и средств крепления трубопроводов и санитарно-технических приборов для монтажа систем;

-Заготовка уплотнительных прокладок по размеру труб;

- Пригонка резьбы на болтах и гайках;

- Заготовка бирок для труб, фитингов, фасонных частей, арматуры и средств крепления трубопроводов и санитарно-технических приборов;

- Подготовка вспомогательных материалов: герметизирующей ленты из фторопластового уплотнительного материала (ленты ФУМ), льняной пряди;

- Установка уплотнительных прокладок на трубы санитарно-технического оборудования;

- Комплектование сгонов муфтами и контргайками, болтов - гайками;

- Установка и снятие предохранительных пробок и заглушек на трубах санитарно-технического оборудования;

- Транспортировка деталей трубопроводов, санитарно-технических приборов и других грузов

Подготовка инструмента, оборудования, узлов и деталей к монтажу систем отопления, водоснабжения, канализации, газоснабжения и водостоков в соответствии с проектом производства работ, в том числе:

- Проверка оборудования и фасонных частей на соответствие документам и монтажной схеме;

- Проверка комплектности, рабочего состояния инструментов и приспособлений, необходимых для монтажа санитарно-технических систем и оборудования;

- Определение готовности к работе контрольно-измерительных приборов и инструментов, контрольных калибров и шаблонов;

- Комплектования труб и фасонных частей стояков;

- Установка ручного пресса для опрессовки систем;

- Свертывание и сборка простых узлов санитарно-технического оборудования;

- Отсоединение чугунных и стальных котлов от трубопроводов

Выполнение простого монтажа и ремонта систем отопления, водоснабжения, канализации, газоснабжения и водостоков, в том числе:

- Свертывание и сборка простых узлов;

- Сборка стальных труб на фланцах и с помощью накидной гайки;

- Соединение полимерных труб;

- Нарезка резьбы на трубах вручную;

- Зачистка сварных швов шлифмашинкой;

- Смена прокладок кранов, вентилей;

- Установка приборов санитарно-технических и отопительных;

- Установка и заделка креплений под приборы и трубопроводы;

- Сверление и пробивка отверстий в конструкциях;

- Смена манжет у унитаза;

- Заделка раструбов чугунных трубопроводов.

108

Производственная практика

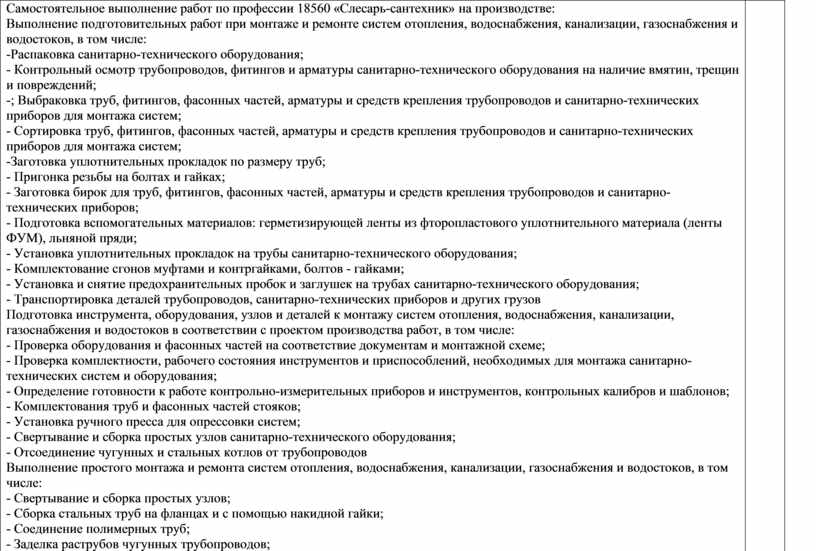

Самостоятельное выполнение работ по профессии 18560 «Слесарь-сантехник» на производстве:

Выполнение подготовительных работ при монтаже и ремонте систем отопления, водоснабжения, канализации, газоснабжения и водостоков, в том числе:

-Распаковка санитарно-технического оборудования;

- Контрольный осмотр трубопроводов, фитингов и арматуры санитарно-технического оборудования на наличие вмятин, трещин и повреждений;

-; Выбраковка труб, фитингов, фасонных частей, арматуры и средств крепления трубопроводов и санитарно-технических приборов для монтажа систем;

- Сортировка труб, фитингов, фасонных частей, арматуры и средств крепления трубопроводов и санитарно-технических приборов для монтажа систем;

-Заготовка уплотнительных прокладок по размеру труб;

- Пригонка резьбы на болтах и гайках;

- Заготовка бирок для труб, фитингов, фасонных частей, арматуры и средств крепления трубопроводов и санитарно-технических приборов;

- Подготовка вспомогательных материалов: герметизирующей ленты из фторопластового уплотнительного материала (ленты ФУМ), льняной пряди;

- Установка уплотнительных прокладок на трубы санитарно-технического оборудования;

- Комплектование сгонов муфтами и контргайками, болтов - гайками;

- Установка и снятие предохранительных пробок и заглушек на трубах санитарно-технического оборудования;

- Транспортировка деталей трубопроводов, санитарно-технических приборов и других грузов

Подготовка инструмента, оборудования, узлов и деталей к монтажу систем отопления, водоснабжения, канализации, газоснабжения и водостоков в соответствии с проектом производства работ, в том числе:

- Проверка оборудования и фасонных частей на соответствие документам и монтажной схеме;

- Проверка комплектности, рабочего состояния инструментов и приспособлений, необходимых для монтажа санитарно-технических систем и оборудования;

- Определение готовности к работе контрольно-измерительных приборов и инструментов, контрольных калибров и шаблонов;

- Комплектования труб и фасонных частей стояков;

- Установка ручного пресса для опрессовки систем;

- Свертывание и сборка простых узлов санитарно-технического оборудования;

- Отсоединение чугунных и стальных котлов от трубопроводов

Выполнение простого монтажа и ремонта систем отопления, водоснабжения, канализации, газоснабжения и водостоков, в том числе:

- Свертывание и сборка простых узлов;

- Сборка стальных труб на фланцах и с помощью накидной гайки;

- Соединение полимерных труб;

- Заделка раструбов чугунных трубопроводов;

- Нарезка резьбы на трубах вручную;

- Разборка отдельных узлов трубопроводов (при монтаже);

- Зачистка сварных швов шлифмашинкой;

- Смена прокладок кранов, вентилей;

- Установка приборов санитарно-технических и отопительных;

- Установка и заделка креплений под приборы и трубопроводы;

- Сверление и пробивка отверстий в конструкциях;

- Прокачка канализационных стояков и отводов;

- Смена манжет у унитаза;

- Отсоединение чугунных и стальных котлов от трубопроводов;

- Обрубка кромок швов жаротрубного котла для последующей подварки;

- Очистка секций чугунного котла снаружи и изнутри с промывкой;

- Срубка и выбивание заклепок жаротрубного котла.

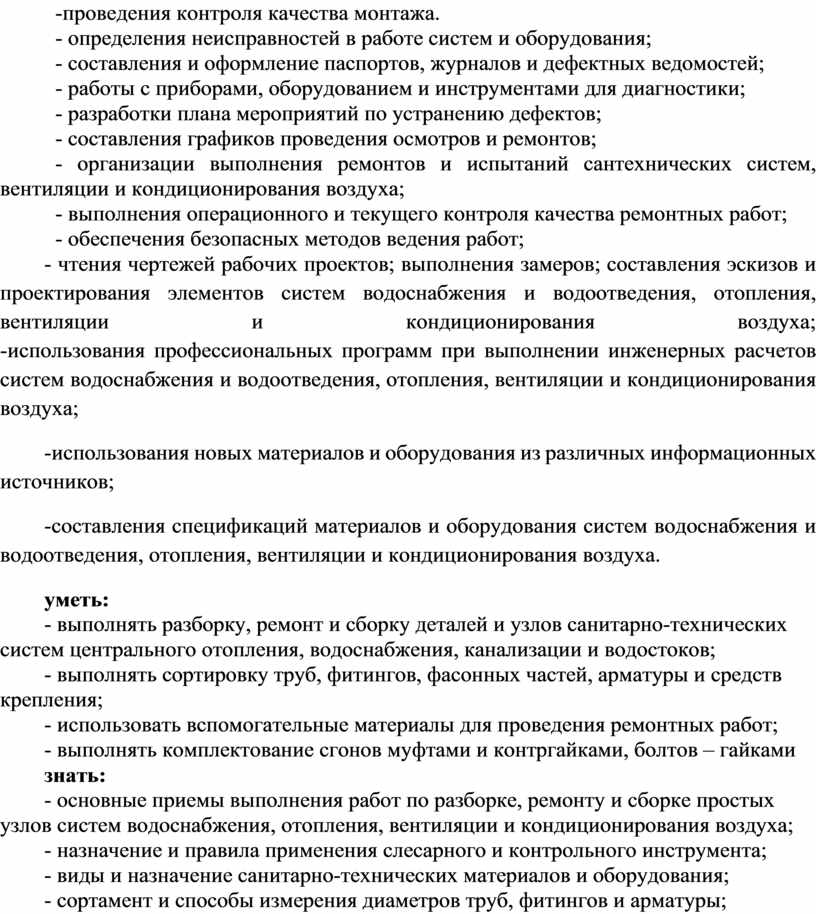

- чтения чертежей рабочих проектов; выполнения замеров; составления эскизов и проектирования элементов систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха;
-использования профессиональных программ при выполнении инженерных расчетов систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха;

-использования новых материалов и оборудования из различных информационных источников;

-составления спецификаций материалов и оборудования систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

Всего

278

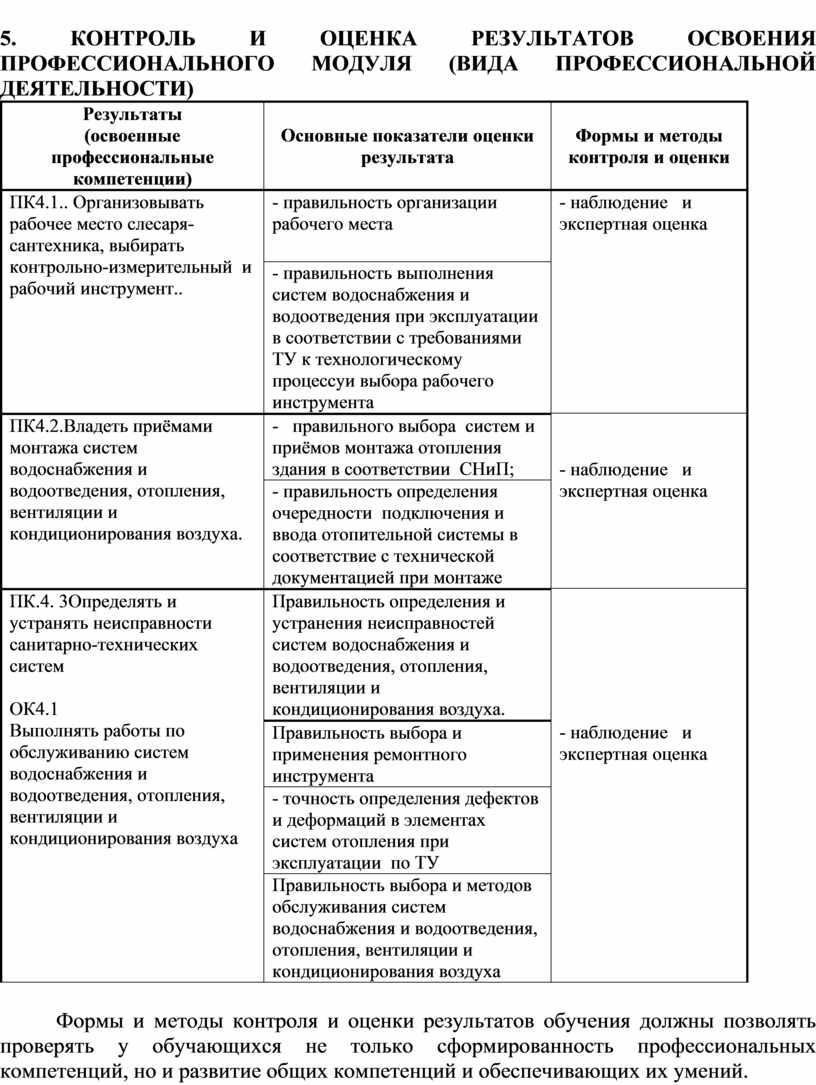

Результаты

(освоенные профессиональные компетенции)

Основные показатели оценки результата

Формы и методы контроля и оценки

ПК4.1.. Организовывать рабочее место слесаря-сантехника, выбирать контрольно-измерительный  и рабочий инструмент..

- правильность организации рабочего места

- наблюдение   и экспертная оценка

- правильность выполнения  систем водоснабжения и водоотведения при эксплуатации в соответствии с требованиями ТУ к технологическому процессуи выбора рабочего инструмента

ПК4.2.Владеть приёмами монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

-   правильного выбора  систем и приёмов монтажа отопления здания в соответствии  СНиП;

- наблюдение   и экспертная оценка

- правильность определения очередности  подключения и ввода отопительной системы в соответствие с технической документацией при монтаже

ПК.4. 3Определять и устранять неисправности санитарно-технических систем

ОК4.1

Выполнять работы по обслуживанию систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха

Правильность определения и устранения неисправностей систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

- наблюдение   и экспертная оценка

Правильность выбора и применения ремонтного инструмента

- точность определения дефектов  и деформаций в элементах систем отопления при эксплуатации  по ТУ

Правильность выбора и методов обслуживания систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха

Код и наименование профессиональных и общих компетенций, формируемых в рамках модуля

Критерии оценки

Методы оценки

ОК 1 Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес.

Демонстрация интереса к будущей профессии слесаря-сантехника

Наблюдение и оценка на практических занятиях и при выполнении работ по учебной и производственной практики

Текущий контроль в форме:

-фронтальный устный опрос

- индивидуальный устный опрос

-  наблюдение за выполнением практических работ;

- защита  практических работ;

-тестовый контроль знаний

- текущий контроль по темам

профессионального модуля

- текущий контроль за выполнением курсового проекта

профессионального модуля

ОК 2 Организовывать собственную деятельность, определять методы и способы выполнения профессиональных задач, оценивать их эффективность и качество

Обоснование выбора и способа решения профессиональных задач в области выполнения работ слесаря-сантехника

Текущий контроль в форме:

-фронтальный устный опрос

- индивидуальный устный опрос

-  наблюдение за выполнением практических работ;

- защита  практических работ;

-тестовый контроль знаний

- текущий контроль по темам

профессионального модуля

- текущий контроль за выполнением курсового проекта

профессионального модуля

Экзамен по МДК04.01;

экзамен квалификационный по профессиональному модулю ПМ04

ОК 3 Решать проблемы, оценивать риски и принимать решения в нестандартных ситуациях.

Демонстрация способностей самостоятельно принимать решения по выбору систем и оборудования и нести ответственность за принятые решения.

ОК 4 Осуществлять поиск, анализ и оценку информации необходимой для постановки и решения профессиональных задач, профессионального и личностного развития.

Умение находить, анализировать и использовать найденную информацию при решении профессиональных задач, а также для личностного совершенствования в области выполнения работ слесаря-сантехника

Предоставление и защита портфолио с обоснованием своих действий в слайдах презентации PowerPoint.

Интерпретация результатов наблюдений за деятельностью обучающегося в процессе освоения образовательной программы.

Наблюдение и оценка на практических занятиях, при выполнении работ на курсовом проектировании, на учебной практике.

Экзамен квалификационный

ОК 5 Использовать информационно – коммуникационные технологии для совершенствования профессиональной деятельности.

Освоение и использование новых информационных программ в области выполнения работ слесаря-сантехника

ОК 6 Работать в коллективе и команде, обеспечивать ее сплочение, эффективно общаться с коллегами, руководством, потребителями.

Наличие постоянного взаимодействия с товарищами по группе, преподавателями, членами рабочей бригады в период учебной практики; участие в планировании и организации групповой работы по выполнению работ слесаря-сантехника

ОК 7.Содействовать сохранению окружающей среды, ресурсосбережению, эффективно действовать в чрезвычайных ситуациях

Эффективность выполнения правил ТБ во время учебной и производственной практик.

Знание и использование ресурсосберегающих технологий в области телекоммуникаций.

ОК 8.Использовать средства физической культуры для сохранения и укрепления здоровья в процессе профессиональной деятельности и поддержания необходимого уровня физической подготовленности

Эффективность использования средств культуры для сохранения и укрепления здоровья в процессе профессиональной деятельности и поддержание необходимого уровня физической подготовленности.

ОК 9.Использовать информационные технологии в профессиональной деятельности

Эффективность использования информационно-коммуникационных технологий в профессиональной деятельности согласно формируемым умениям и получаемому практическому опыту.

ОК 10.Пользоваться профессиональной документацией на государственном и иностранных языках

Эффективность использования в профессиональной деятельности необходимой технической документации, в том числе и на английском языке.

_______________

Пензев П.В., главный инженер ОАО

«Армавирский электромеханический завод»
