Рабочая тетрадь к программе ДПО Облицовщик- плиточник



Министерство образования, науки и молодежной политики

Забайкальского края

Государственное профессиональное образовательное учреждение

«Читинский техникум отраслевых технологий и бизнеса»

















Рабочая тетрадь

программы профессионального обучения  по профессии «15220 Облицовщик-плиточник»























Пояснительная записка

       Рабочая тетрадь по выполнению практических работ составлены в соответствии с основной программой профессионального обучения  по профессии «15220 Облицовщик-плиточник»

        Программой предусматривается изучение: организации рабочих мест, оборудования, материалов и инструментов для выполнения облицовочных работ в соответствии с инструкциями и регламентами; технологического процесса по облицовке поверхности.



            Все практические работы должны быть выполнены в полном объеме в соответствии с заданием.

Данная рабочая тетрадь разработана в помощь обучающимся для закрепления первичных знаний и умений с целью активизации самостоятельной работы, а также контроля освоения курса. Для закрепления знаний имеются контрольные вопросы и тестовые задания.

            Практические работы проводится с целью:

-        формирования умений выполнять определенные действия и операции, необходимые в последующем в профессиональной деятельности;

-        формирование обще учебных умений (решать задачи, работать с информацией и т.п.), необходимых в последующей учебной деятельности;

-        обобщение, систематизация, углубление, конкретизация теоретических знаний, использование их на практике

Контроль качества и своевременности выполнения заданий для практических работ осуществляет преподаватель. Формы контроля:

-        проверка выполнения письменного задания;

-        оценка качества готового продукта по установленным критериям;

-         наблюдение за процессом выполнения задания;

-         защита результата выполнения задания;

-        представление результата выполнения задания.

Все графические и практические работы должны быть выполнены в полном объеме в соответствии с заданием.











































Тематический план





Наименование практических работ	Количество часов:
	ПЗ
Тема 1.1. Подготовительные работы	2
Инструменты и приспособления для облицовки поверхности	1
Схема  организации рабочего места при облицовке поверхностей	1
Тема 1.2. Подготовка поверхностей оснований под облицовку	2
Составление дефектной ведомости на поверхность основания.	1
Выполнение подготовительных работ по кирпичным, бетонным, деревянным и другим видам оснований.	1
Тема 1.3. Технологические процессы облицовочных работ	12
Разработка последовательности технологических операций для выполнения работ по облицовки вертикальных поверхностей внутри помещений.	2
Разработка последовательности технологических операций для выполнения работ по облицовки горизонтальных поверхностей внутри помещений.	2
Способы облицовки	2
Разработка последовательности технологических операций для выполнения работ по облицовки поверхностей с применением шаблона	2
Допустимые  отклонений   облицованной поверхности плиткой	2
Дефекты облицовки. Причины возникновения дефектов	2
Тема 1.4 Ремонт облицовочных поверхностей.	2
Проверка качества облицованной поверхности.	1
Устранение дефектов без замены плитки.	1
Тема 2.1. Технология устройства декоративных и художественных мозаичных поверхностей с использованием облицовочной плитки	8
Разработка инструкционно-технологических карт на устройство декоративных поверхностей с использованием «битой» облицовочной плитки.	2
Разработка эскизов декоративных поверхностей.	2
Разработка     инструкционно-технологических карт     на устройство художественных поверхностей с использованием «сложно резанной» облицовочной плитки.	2
Разработка эскизов и технических чертежей художественных поверхностей	2





















Тема 1.1. Подготовительные работы





ПР 1. Инструменты и приспособления для облицовки поверхности

Задание

Заполните таблицу инструментов, дайте характеристику инструментам.

Изображение	характеристика	применение



ПР 2 Схема  организации рабочего места при облицовке поверхностей.

Задание

Подпишите обозначения под цифрами.



1___________________________________________

2___________________________________________

3____________________________________________

4____________________________________________

5____________________________________________

6____________________________________________

Тема 1.2. Подготовка поверхностей оснований под облицовку

ПР 3 Составление дефектной ведомости на поверхность основания.

Задание

1. Ознакомится с бланком дефектной ведомости.
2. Ознакомится с фото дефектов облицовки.
3. Заполнить ведомость.









Дефектная ведомость №
на ремонт помещения (здания)

№ п/п	Обнаруженные дефекты и повреждения	Необходимые работы для устранения
1
2.
3.



ПР4  Выполнение подготовительных работ по кирпичным, бетонным, деревянным и другим видам оснований

Задание. Перечислите необходимые манипуляции подготовки

поверхностей к облицовке

1.      Вертикальная деревянная поверхность



1___________________________________

2___________________________________

3____________________________________

4___________________________________

5__________________________________

6___________________________________

7____________________________________

2.      Кирпичная вертикальная поверхность



1_______________________________________

2_______________________________________

3_______________________________________



3.      Бетонная вертикальная поверхность.



1______________________________________

2______________________________________

3______________________________________

4______________________________________

Тема 1.3. Технологические процессы облицовочных работ

ПР 5.Разработка последовательности технологических операций для выполнения работ по облицовки вертикальных поверхностей внутри помещений.

Задание

1.Проработать материал по учебнику, конспекту, изучить последовательность облицовки стен керамическими плитками способом «шов в шов».

2. Заполнить технологическую карту.









№ пп	Наименование операций	Инструменты, приспособления и инвентарь материалы	Описание технологического процесса



2. Выполните тестовое задание.



Технология облицовки вертикальной поверхности способом «шов в шов»

№	вопрос	ответ
1	Провешивают поверхность для:	1.
2	Толщина маячных плиток вместе с раствором составляет:	20-25мм 10-15мм 5-10мм
3	Низ облицовки располагают на:	уровне чистого пола полу стене
4	Облицовку начинают:	снизу вверх с верху вниз с середины
5	Раскладывают насухо первый ряд, начиная:	с левого края от середины с правого края

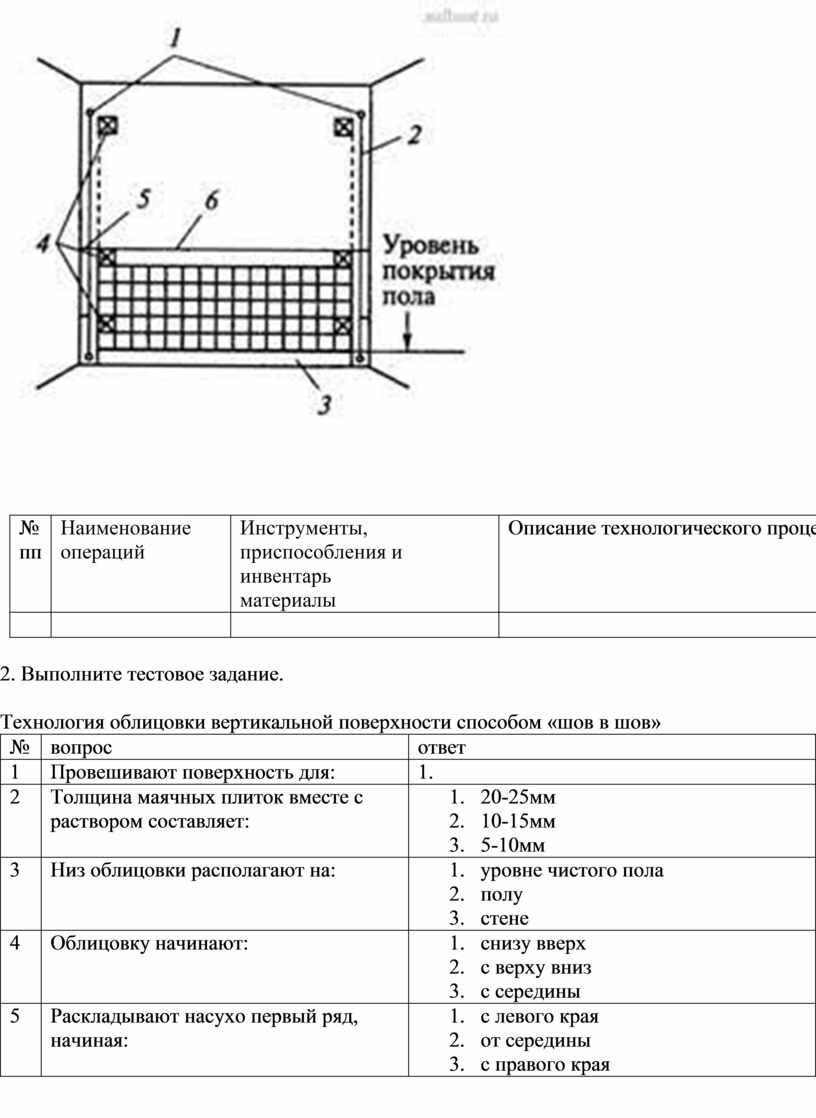

6	напишите обозначения под цифрами на рисунке
7	Чем контролируют толщину шва в облицовке:	спичками крестиками ни чем
8	Чем контролируют облицованную поверхность:	шнуром. правилом ни чем
9	Перед облицовкой плитку необходимо:	1. 2.
10	Швы в облицованной поверхности заделывают:	после укладки плитки, через 24 часа сразу после укладки не заделывают





ПР 6. Разработка последовательности технологических операций для выполнения работ по облицовки горизонтальных поверхностей внутри помещений.

Задание

1.Проработать материал по конспекту, изучить последовательность облицовки горизонтальных поверхностей прямыми рядами.
2. Заполнить технологическую карту, соблюдая последовательность

№ пп	Наименование операций	Инструменты, приспособления и инвентарь материалы	Описание технологического процесса



ПР7 Способы облицовки



Задание

 Изобразите схематично способы укладки плитки: по диагонали; «шов в шов» и вразбежку. Коротко охарактеризуйте каждый из способов.

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________



ПР8 Разработка последовательности технологических операций для выполнения работ по облицовки поверхностей с применением шаблона

Задание

Используя приведенную ниже иллюстрацию облицовки стен с применением одностороннего шаблона, опишите по пунктам последовательность выполнения технологических операций при данном способе укладки плитки.





1 - выступы с пластинкой-фиксатором швов,

2 - опорный брусок, 3 - мерная рейка,

4 - уровень чистого пола, 5 - шаблон,

6 - лепки раствор

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________



ПР 8 Допустимые отклонения облицовочной поверхности

Задание

Заполнить правый столбец нужными показателями.

1	Керамическая плитка: отклонение по толщине покрытия
2	Керамическая плитка: на просвет
3	Керамическая плитка: отклонение от горизонтали
4	Облицовка керамической плиткой: сколы в швах не более
5	Облицовка керамической плиткой: отклонения от вертикали
6	Облицовка керамической плиткой: отклонение ширины шва
7	Облицовка керамической плиткой: отклонения швов от вертикали и горизонтали



ПР 9 Дефекты, причины возникновения дефектов.

ЗАДАНИЕ. В таблице  причины возникновения дефекта облицовки не соответствуют наименованию дефекта. Установите соответствие названия дефекта с причиной возникновения.



Наименование дефекта	Причина возникновения дефекта
l. Отслоение плиток от растворной прослойки	I. Осадочные деформации здания
II. Отслоение облицовки вместе с растворной прослойкой	II. 1. Некачественное выполнение облицовки; 2. Укладка дефектных плиток
III. Сквозные трещины по линии швов или через плитку	III. 1. Усадка при твердении утолщённого слоя раствора; 2. Применение жирных растворов; 3. Резкий нагрев облицованной поверхности; 4. Грязная, плохо очищенная от пыли тыльная сторона плиток
IV. Искажение рисунка	IV. 1. Неравномерная осадка здания; 2. Вибрационные колебания конструкции; 3. Зыбкость основания



Тема 1.4 Ремонт облицовочных поверхностей.

ПР 10 Проверка качества облицованной поверхности.

Определение видов износа и дефектов покрытий и облицовки.

Задание

Внимательно изучите фото дефектов и износа облицованной поверхности. Запишите технологию ремонта каждого вида дефекта.



№	Вид износа, дефекта	Технология ремонта покрытия
1
2
3
4
5



ПР 11.Устранение дефектов без замены плитки.

Задание

Установите соответствие между дефектами и способами ремонта облицовки

Дефекты облицовки	Способы устранения
1.Отслоение плиток от растворной прослойки на стене	1.Чтобы устранить данный дефект, поврежденную облицовку необходимо разобрать, а основанию придать необходимую прочность
2. Вспучивание всего облицовочного покрытия	2.Дефект можно заполнить  составами, например, двухкомпонентной автомобильной шпаклёвкой – обычной или на эпоксидной основе
3.Сколы на облицовки	3.Отслоившуюся плитку необходимо осторожно, чтобы не повредить саму плитку и грани смежных с ней плиток, удалить и приклеить заново
4.Трещины на облицовке	4Чуть расшить дефект строительным ножом и затереть шпаклёвкой, после чего шов зашлифовать мелкой наждачной бумагой и покрыть лаком



Тема 2.1. Технология устройства декоративных и художественных мозаичных поверхностей с использованием облицовочной плитки

Разработка инструкционно-технологических карт на устройство декоративных поверхностей с использованием «битой» облицовочной плитки.

ПР 12. Устройство декоративных поверхностей с использованием «битой» облицовочной плитки.

Задание

 Доработать инструкционно-технологических карту на устройство декоративных поверхностей с использованием «битой» облицовочной плитки.





	Название операции	Эскиз	Технология выполнения
1	Подготовка материала для мозаики
2	Выполнение эскиза мозаики
3	Приготовление клеевого состава
4	Выкладка рисунка насухо
5	Укладка мозаичного покрытия
6	Затирка швов





ПР 13. Разработка эскизов декоративных мозаичных поверхностей»

Цель: Научится разрабатывать эскизы для декоративных мозаичных поверхностей.

ВАРИАНТЫ ВЫКЛАДКИ

Что касается плана, схемы делают самостоятельно или используют подходящую в готовом виде. Конечно же, чтобы облегчить процесс подбора фрагментов, лучше прорабатывать узоры из имеющейся на руках мозаики.

Подобный декор поверхностей доступен в различных вариациях. Выделим следующие эскизы:



Хаотичная выкладка. С таким исполнением схема не требуется, поскольку мелкие детали наклеиваются в произвольном порядке, смешивая цвета и формы. Получается рябая или однотонная поверхность.

Повторяющийся мотив. Рисунок легко сделать своими руками. Суть выкладки заключается в создании простого узора, имеющего повторяющиеся элементы по всей длине рабочей площадки. Например, волны, геометрия, полосы.

Графический рисунок. Простейший вариант картины, когда используется несколько цветов плитки, часто ахроматической гаммы.

Концентрический узор. Декор имеет серединную точку, от которой по кругу расходятся одинаковые линии, создавая симметричную композицию с повторяющимися по окружности элементами.

Картина. Самый сложный эскиз, который, при исполнении своими руками, требует наличия хотя бы минимальных художественных навыков, терпения и выдержки. Композиция создается пиксельным принципом, постепенно, поэтому необходимо иметь под рукой готовый эскиз.

Локальные вставки. Это облегченный вариант, когда рисунок создается путем единичной выкладки несложных элементов на однотонном фоне.

Указания по выполнению работы:

1. Продумать сюжет.

2. Выполнить контурный рисунок.

3. Подготовить палитру красок.

4. Роспись.

5. Обвести контуры мозаичных элементов.

7. Практическая работа обучающихся.

Варианты эскизов для мозаики.



ПР 14. Разработка     инструкционно-технологических карт    на устройство художественных поверхностей с использованием «сложно резанной» облицовочной плитки.

Задание

Доработать инструкционно-технологическую    карту   на устройство художественных поверхностей с использованием «сложно резанной» облицовочной плитки.

№	Название операции	Эскиз	Технология выполнения
1	Подготовка поверхности
2	Разметка
3	Резка плитки
4	Раскладка плитки насухо
5	Укладка плитки
6	Затирка швов



ПР 15 Разработка эскизов и технических чертежей художественных поверхностей.

Задание

Разработать технический чертеж для выполнения художественной облицовки

1. Продумать сюжет.

2. Выполнить контурный рисунок по размерам плитки.

3. Подобрать цветовую палитру

4. Подобрать угол и радиус резки плитки и указать на чертеже

7. Практическая работа обучающихся.

Пример чертежа облицовки
