Разработка и программирование задач c использованием графики

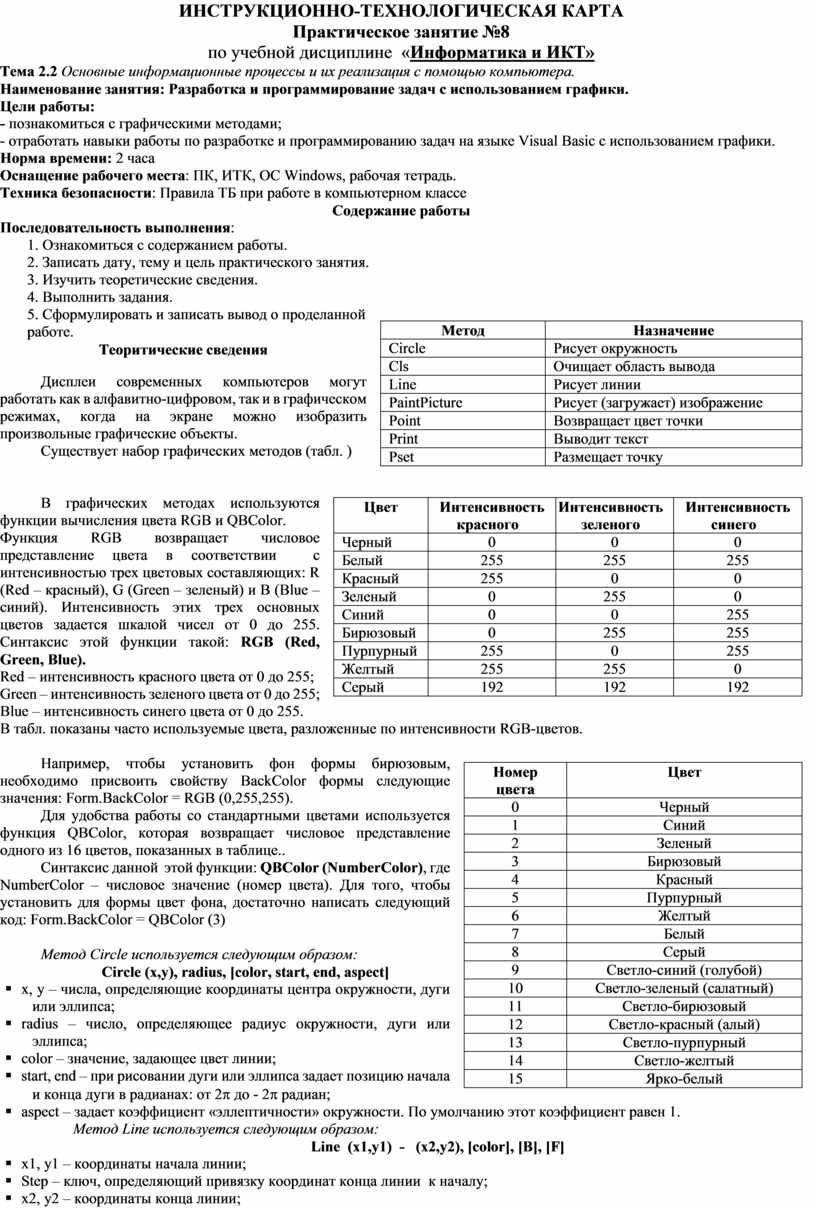

ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА

Практическое занятие №8

по учебной дисциплине  «Информатика и ИКТ»

Тема 2.2 Основные информационные процессы и их реализация с помощью компьютера.

Наименование занятия: Разработка и программирование задач c использованием графики.

Цели работы:

- познакомиться с графическими методами;

- отработать навыки работы по разработке и программированию задач на языке Visual Basic с использованием графики.

Норма времени: 2 часа

Оснащение рабочего места: ПК, ИТК, ОС Windows, рабочая тетрадь.

Техника безопасности: Правила ТБ при работе в компьютерном классе

Содержание работы

Последовательность выполнения:

1. Ознакомиться с содержанием работы.

2. Записать дату, тему и цель практического занятия.

3. Изучить теоретические сведения.

4. Выполнить задания.

5. Сформулировать и записать вывод о проделанной работе.

Теоритические сведения

Дисплеи современных компьютеров могут работать как в алфавитно-цифровом, так и в графическом режимах, когда на экране можно изобразить произвольные графические объекты.

Существует набор графических методов (табл. )

В графических методах используются функции вычисления цвета RGB и QBColor.

Функция RGB возвращает числовое представление цвета в соответствии  с интенсивностью трех цветовых составляющих: R (Red – красный), G (Green – зеленый) и B (Blue – синий). Интенсивность этих трех основных цветов задается шкалой чисел от 0 до 255. Синтаксис этой функции такой: RGB (Red, Green, Blue).

Red – интенсивность красного цвета от 0 до 255;

Green – интенсивность зеленого цвета от 0 до 255;

Blue – интенсивность синего цвета от 0 до 255.

В табл. показаны часто используемые цвета, разложенные по интенсивности RGB-цветов.

Например, чтобы установить фон формы бирюзовым, необходимо присвоить свойству BackColor формы следующие значения: Form.BackColor = RGB (0,255,255).

Для удобства работы со стандартными цветами используется функция QBColor, которая возвращает числовое представление одного из 16 цветов, показанных в таблице..

Синтаксис данной  этой функции: QBColor (NumberColor), где NumberColor – числовое значение (номер цвета). Для того, чтобы установить для формы цвет фона, достаточно написать следующий код: Form.BackColor = QBColor (3)

Метод Circle используется следующим образом:

Circle (x,y), radius, [color, start, end, aspect]

§ x, y – числа, определяющие координаты центра окружности, дуги или эллипса;

§ radius – число, определяющее радиус окружности, дуги или эллипса;

§ color – значение, задающее цвет линии;

§ start, end – при рисовании дуги или эллипса задает позицию начала и конца дуги в радианах: от 2p до - 2p радиан;

§ aspect – задает коэффициент «эллептичности» окружности. По умолчанию этот коэффициент равен 1.

Метод Line используется следующим образом:

Line  (x1,y1)  -   (x2,y2), [color], [B], [F]

§ x1, y1 – координаты начала линии;

§ Step – ключ, определяющий привязку координат конца линии  к началу;

§ x2, y2 – координаты конца линии;

§ color –значение, задающее цвет линии;

§ B – задает рисование прямоугольника, при этом координаты означают координаты левого верхнего и правого нижнего углов;

§ F – задает заполнение прямоугольника цветом линии рисования

Метод Pset используется следующим образом: Pset  (x,y), color

§  x, y – координаты точки на объекте;

§  color – цвет точки в палитре RGB. Если параметр не указан, то используется свойство ForeColor объекта.

Метод Point используется следующим образом: Point  (x,y)

§  x, y – координаты точки в объекте.

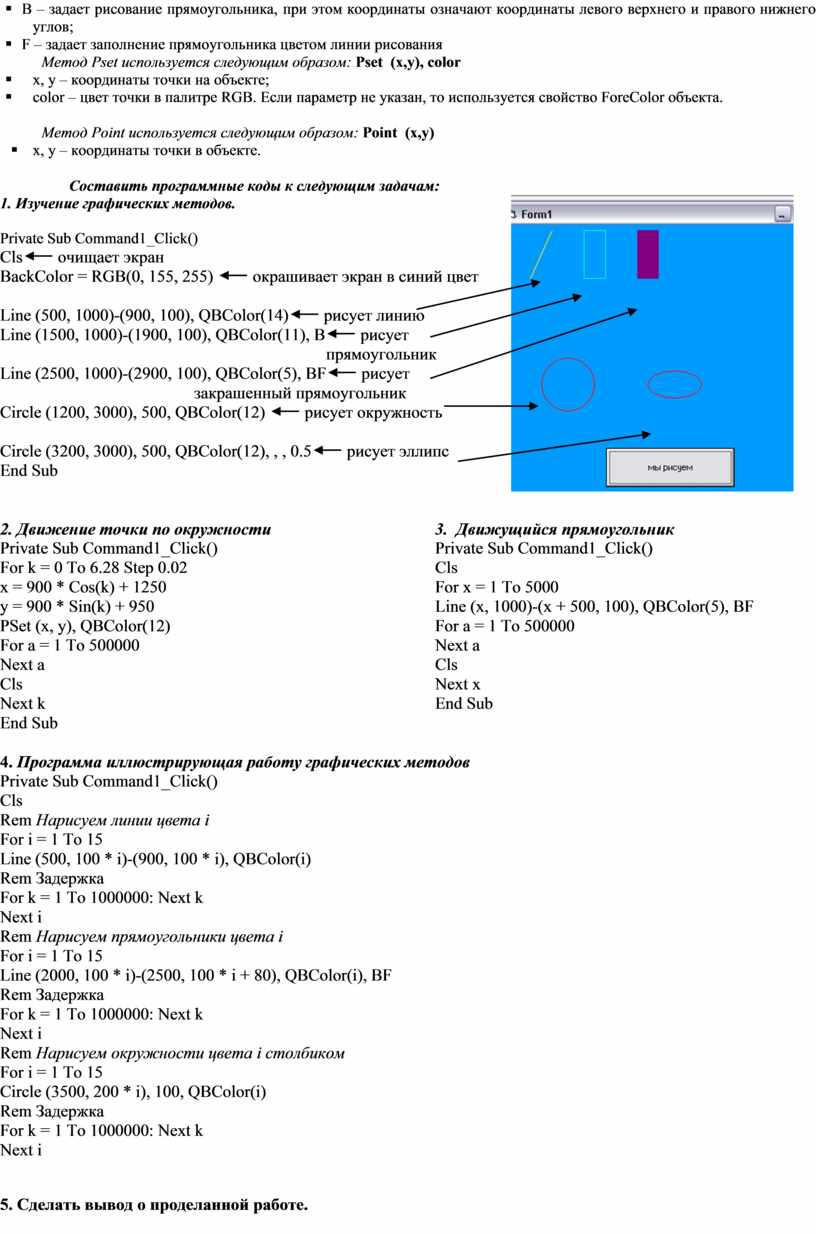

Составить программные коды к следующим задачам:

1. Изучение графических методов.

Private Sub Command1_Click()

Cls очищает экран

BackColor = RGB(0, 155, 255)  окрашивает экран в синий цвет

Line (500, 1000)-(900, 100), QBColor(14) рисует линию

Line (1500, 1000)-(1900, 100), QBColor(11), B рисует

                                                                       прямоугольник

Line (2500, 1000)-(2900, 100), QBColor(5), BF рисует

                                              закрашенный прямоугольник

Circle (1200, 3000), 500, QBColor(12)  рисует окружность

Circle (3200, 3000), 500, QBColor(12), , , 0.5 рисует эллипс

End Sub

2. Движение точки по окружности

Private Sub Command1_Click()

For k = 0 To 6.28 Step 0.02

x = 900 * Cos(k) + 1250

y = 900 * Sin(k) + 950

PSet (x, y), QBColor(12)

For a = 1 To 500000

Next a

Cls

Next k

End Sub

3.  Движущийся прямоугольник

Private Sub Command1_Click()

Cls

For x = 1 To 5000

Line (x, 1000)-(x + 500, 100), QBColor(5), BF

For a = 1 To 500000

Next a

Cls

Next x

End Sub

4. Программа иллюстрирующая работу графических методов

Private Sub Command1_Click()

Cls

Rem Нарисуем линии цвета i

For i = 1 To 15

Line (500, 100 * i)-(900, 100 * i), QBColor(i)

Rem Задержка

For k = 1 To 1000000: Next k

Next i

Rem Нарисуем прямоугольники цвета i

For i = 1 To 15

Line (2000, 100 * i)-(2500, 100 * i + 80), QBColor(i), BF

Rem Задержка

For k = 1 To 1000000: Next k

Next i

Rem Нарисуем окружности цвета i столбиком

For i = 1 To 15

Circle (3500, 200 * i), 100, QBColor(i)

Rem Задержка

For k = 1 To 1000000: Next k

Next i

5. Сделать вывод о проделанной работе.
