Школьный учебник по черчению

Школьный учебник по черчению

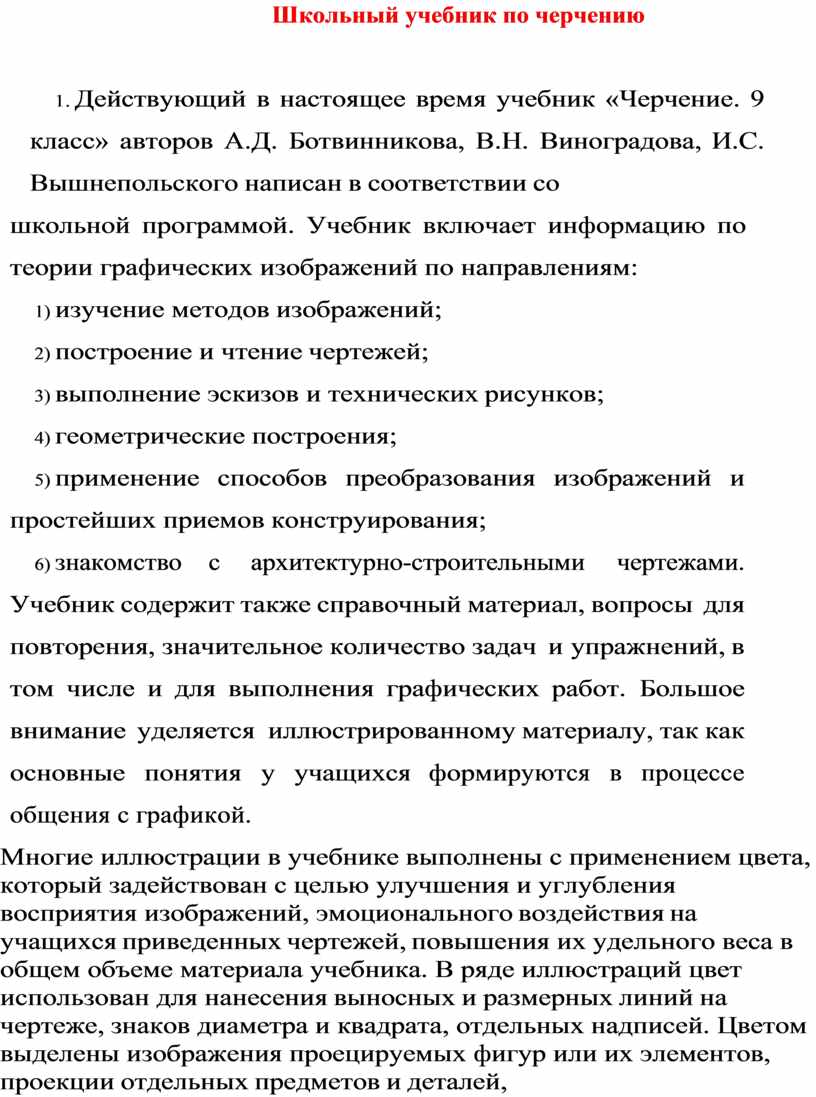

1.  Действующий в настоящее время учебник «Черчение. 9 класс» авторов А.Д. Ботвинникова, В.Н. Виноградова, И.С. Вышнепольского написан в соответствии со

школьной программой. Учебник включает информацию по теории графических изображений по направлениям:

1)  изучение методов изображений;

2)  построение и чтение чертежей;

3)  выполнение эскизов и технических рисунков;

4)  геометрические построения;

5)  применение способов преобразования изображений и простейших приемов конструирования;

6)  знакомство с архитектурно-строительными чертежами. Учебник содержит также справочный материал, вопросы  для повторения, значительное количество задач и упражнений, в том числе и для выполнения графических работ. Большое внимание уделяется  иллюстрированному материалу, так как основные понятия у учащихся формируются в процессе общения с графикой.

2.  Многие иллюстрации в учебнике выполнены с применением цвета, который задействован с целью улучшения и углубления восприятия изображений, эмоционального воздействия на учащихся приведенных чертежей, повышения их удельного веса в общем объеме материала учебника. В ряде иллюстраций цвет использован для нанесения выносных и размерных линий на чертеже, знаков диаметра и квадрата, отдельных надписей. Цветом выделены изображения проецируемых фигур или их элементов, проекции отдельных предметов и деталей, некоторые линии построений, проекции точек, секущие плоскости и др. Цвет в учебнике нашел свое применение в показе знаков ориентировки (вопросы, задания и пр.), подчеркивании нумерации глав, изображении сетки для начертания букв и цифр стандартного шрифта (рис. 25—28 учебника), бумаги «в клетку» (рис. 70, 154, 196 и др. из учебника).
