Скрутка проводов

Соединение электропроводов

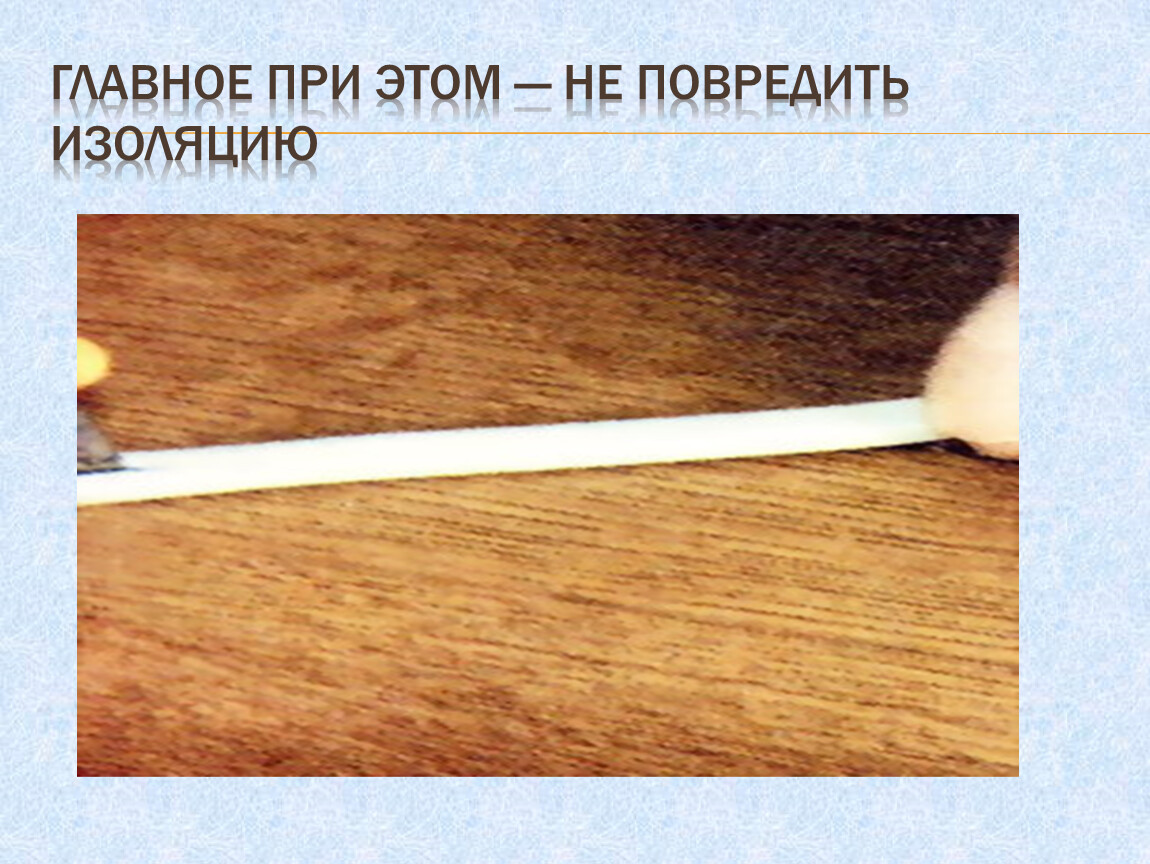

Главное при этом — не повредить изоляцию

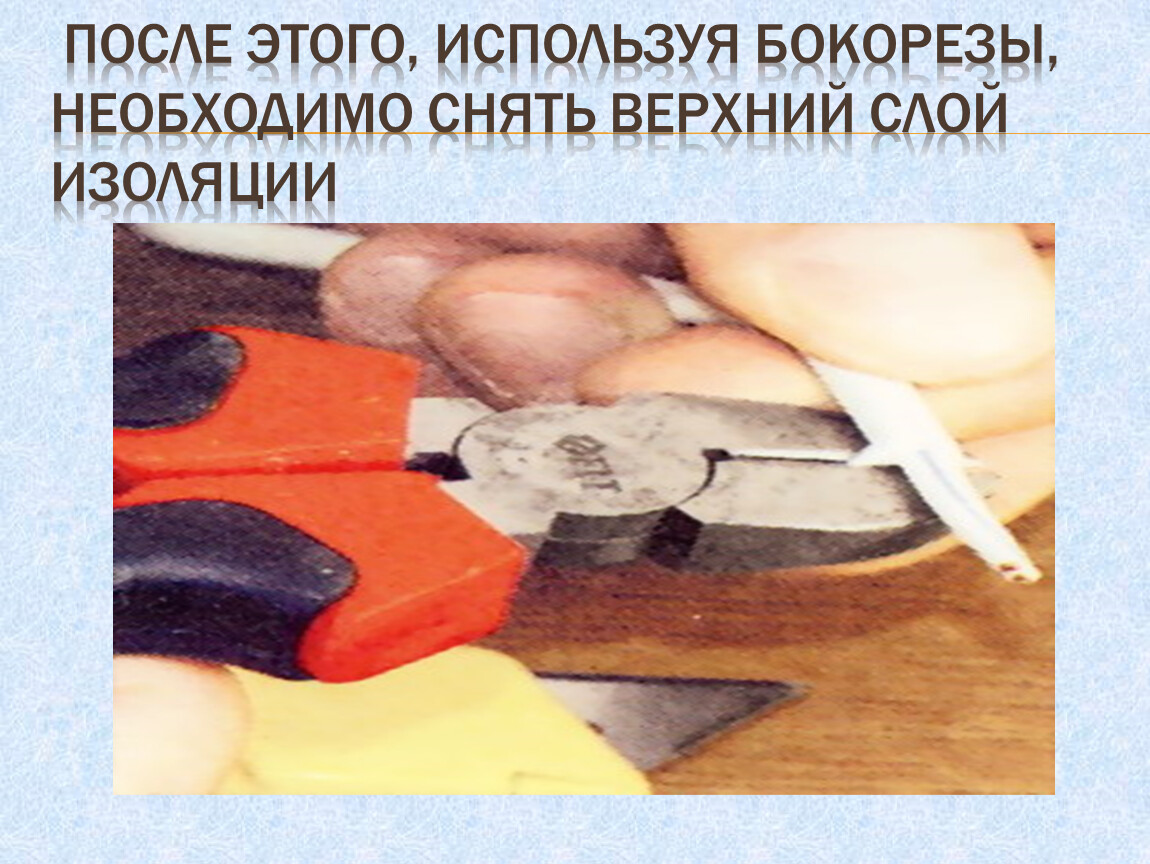

 После этого, используя бокорезы, необходимо снять верхний слой изоляции

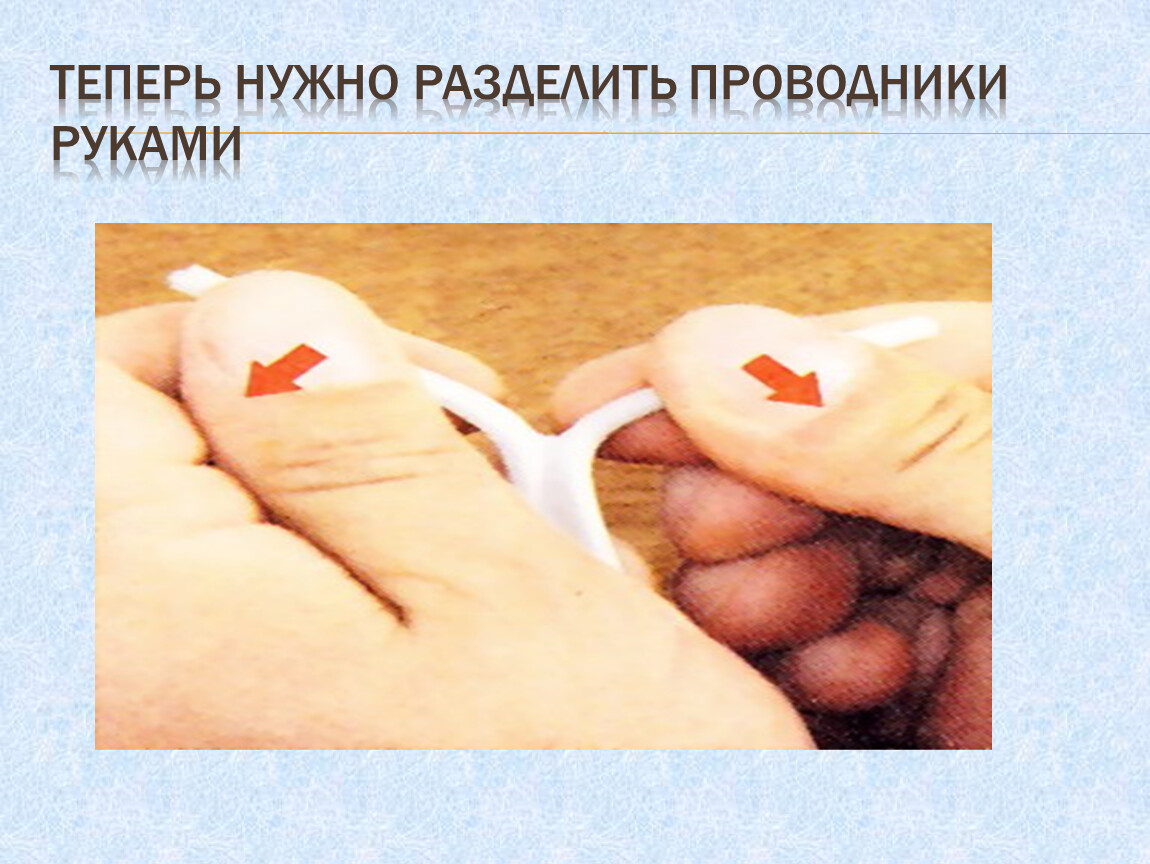

Теперь нужно разделить проводники руками

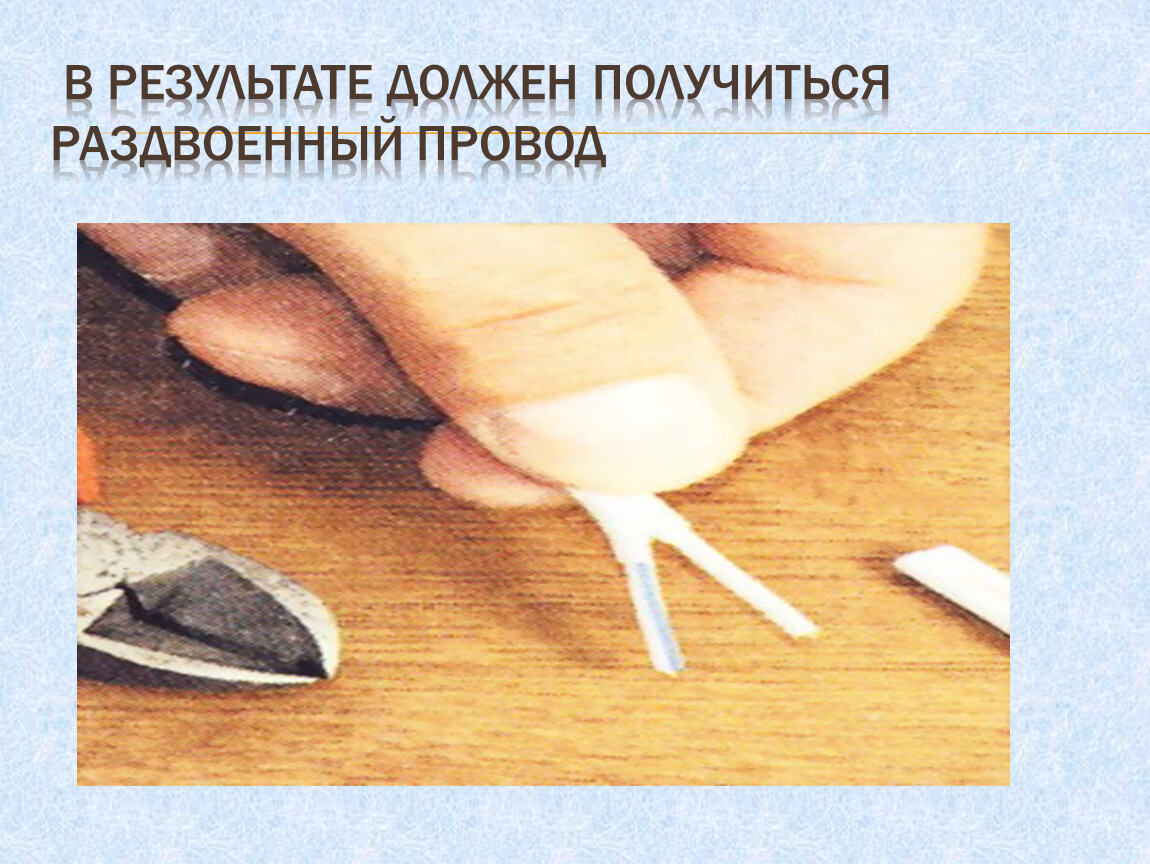

 В результате должен получиться раздвоенный провод

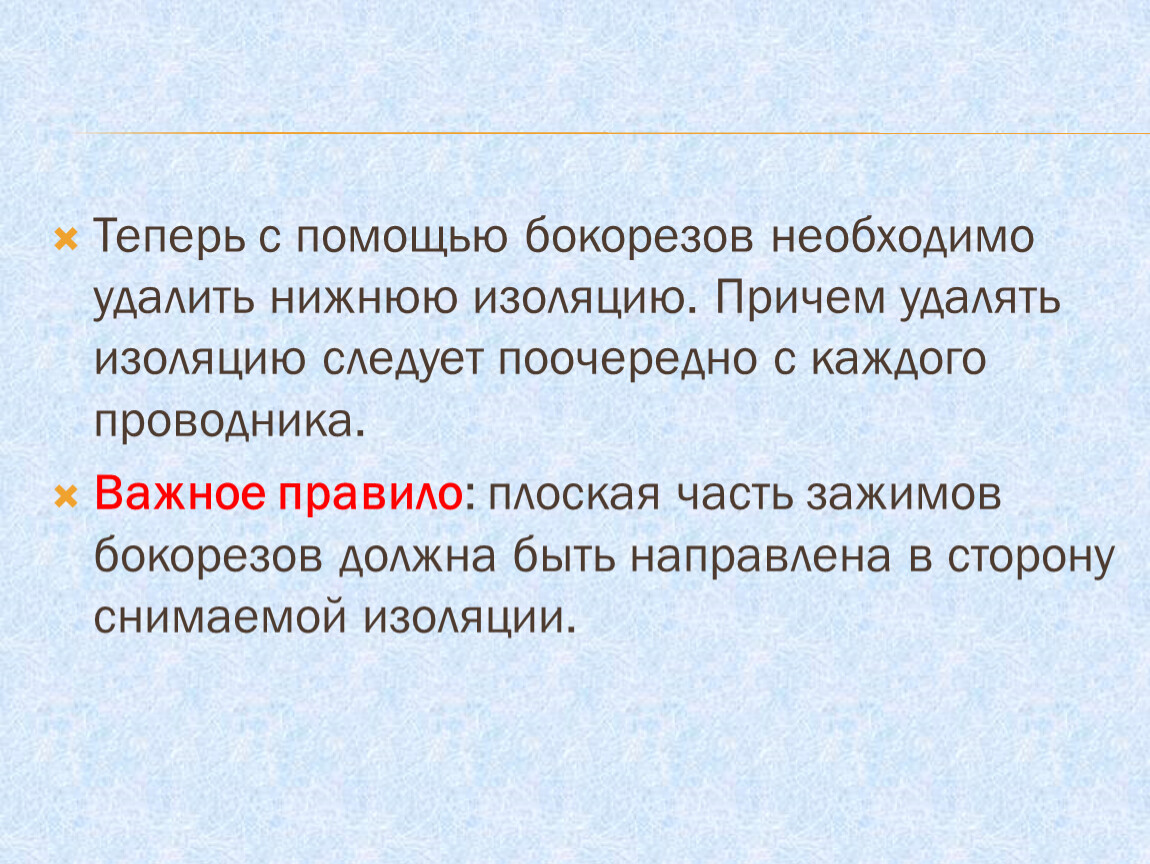

Теперь с помощью бокорезов необходимо удалить нижнюю изоляцию. Причем удалять изоляцию следует поочередно с каждого проводника.
Важное правило: плоская часть зажимов бокорезов должна быть направлена в сторону снимаемой изоляции.

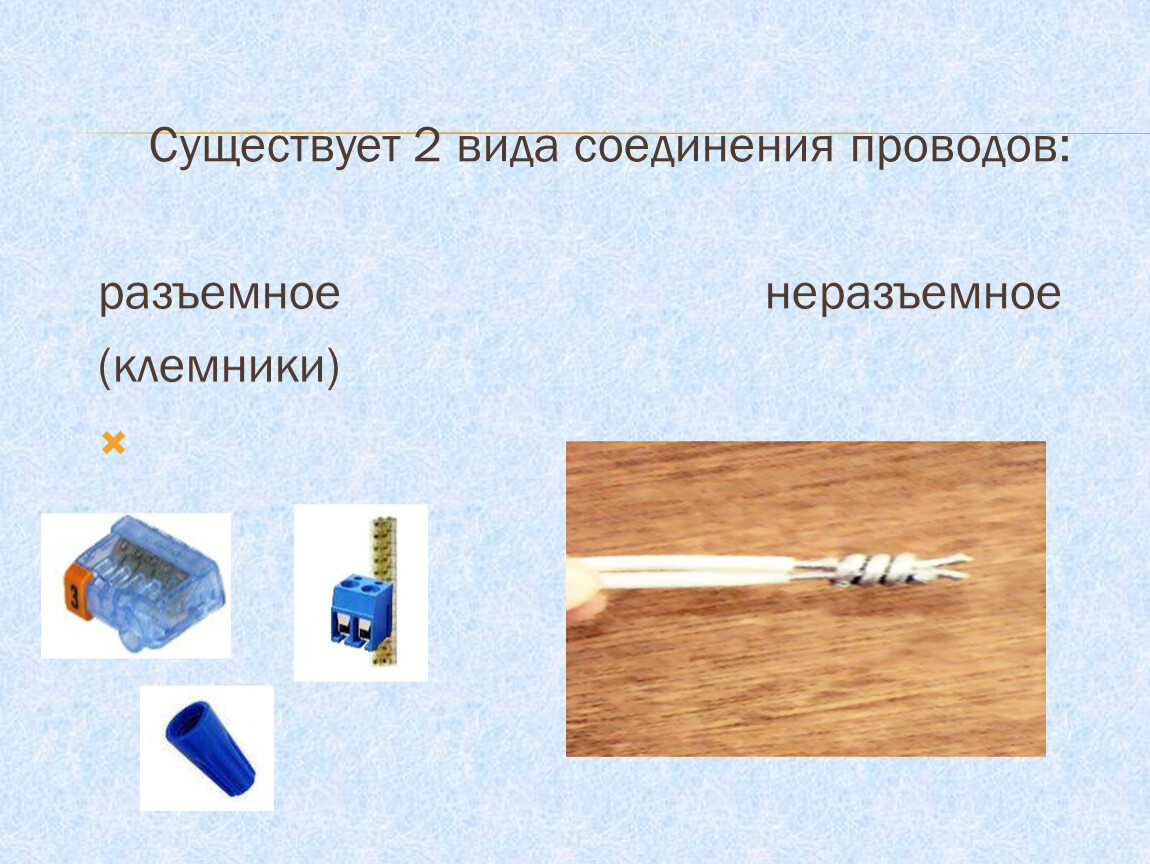

Существует 2 вида соединения проводов:

разъемное неразъемное
(клемники)

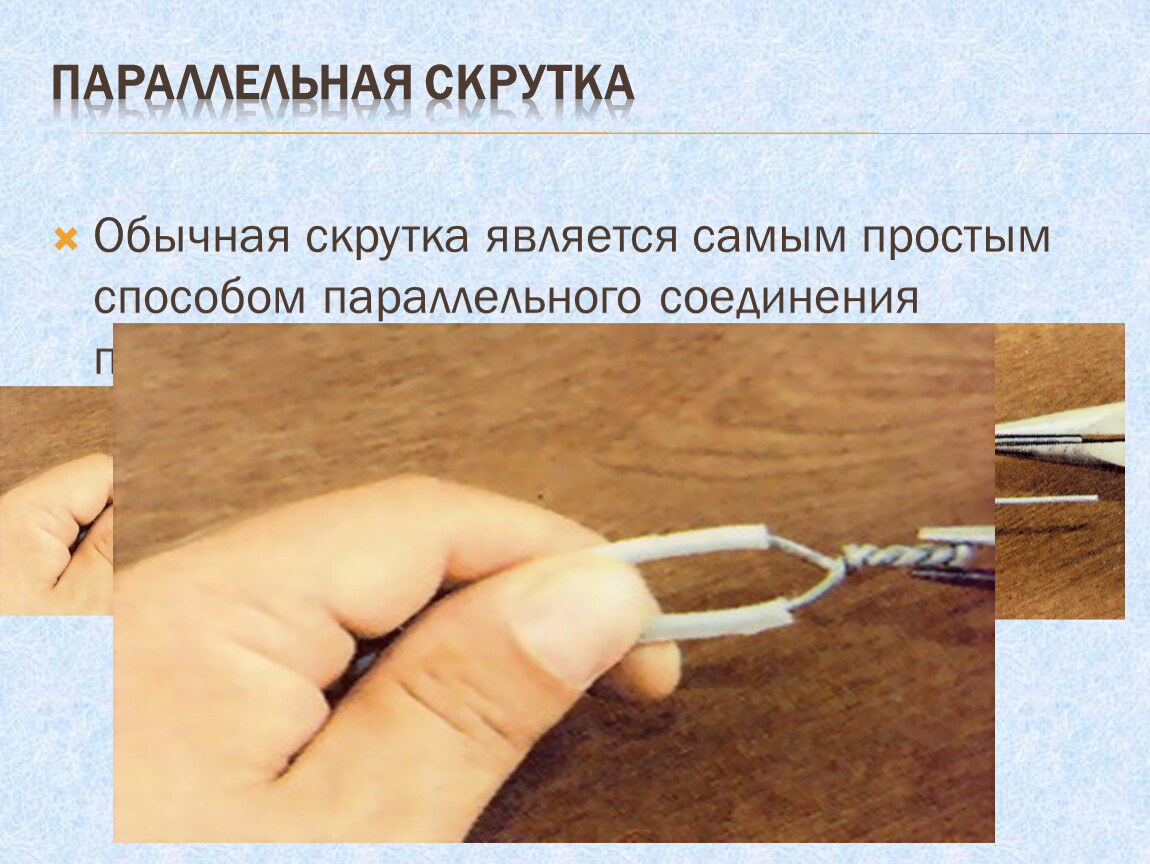

ПАРАЛЛЕЛЬНАЯ СКРУТКА

Обычная скрутка является самым простым способом параллельного соединения проводов

ВНИМАНИЕ!

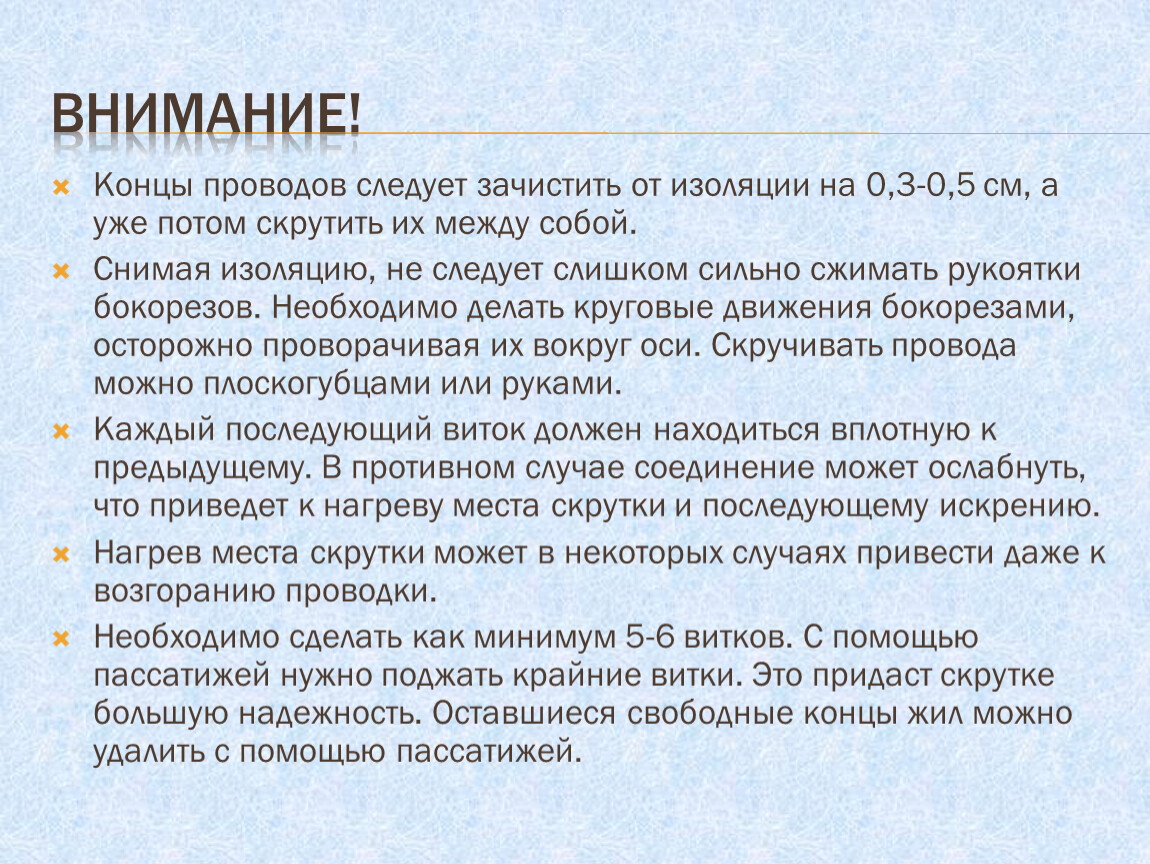

Концы проводов следует зачистить от изоляции на 0,3-0,5 см, а уже потом скрутить их между собой.
Снимая изоляцию, не следует слишком сильно сжимать рукоятки бокорезов. Необходимо делать круговые движения бокорезами, осторожно проворачивая их вокруг оси. Скручивать провода можно плоскогубцами или руками.
Каждый последующий виток должен находиться вплотную к предыдущему. В противном случае соединение может ослабнуть, что приведет к нагреву места скрутки и последующему искрению.
Нагрев места скрутки может в некоторых случаях привести даже к возгоранию проводки.
Необходимо сделать как минимум 5-6 витков. С помощью пассатижей нужно поджать крайние витки. Это придаст скрутке большую надежность. Оставшиеся свободные концы жил можно удалить с помощью пассатижей.

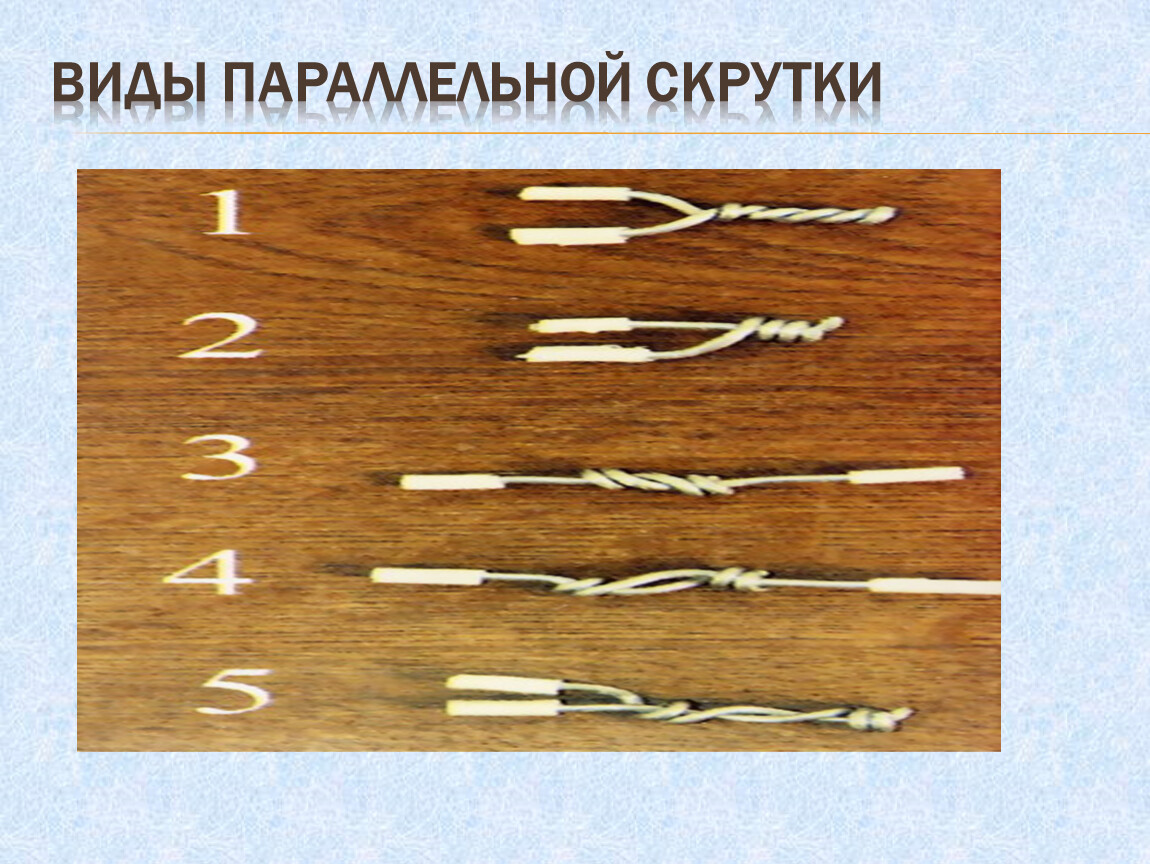

ВИДЫ ПАРАЛЛЕЛЬНОЙ СКРУТКИ

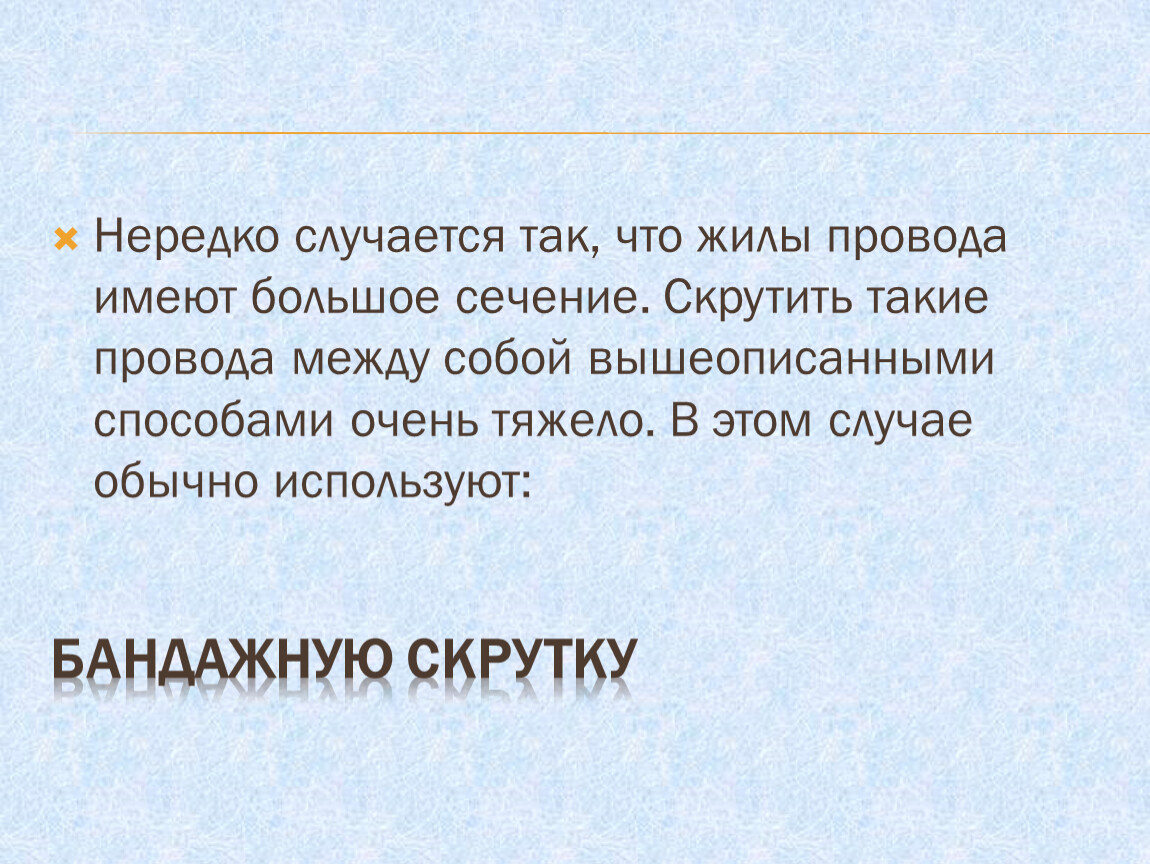

Нередко случается так, что жилы провода имеют большое сечение. Скрутить такие провода между собой вышеописанными способами очень тяжело. В этом случае обычно используют:

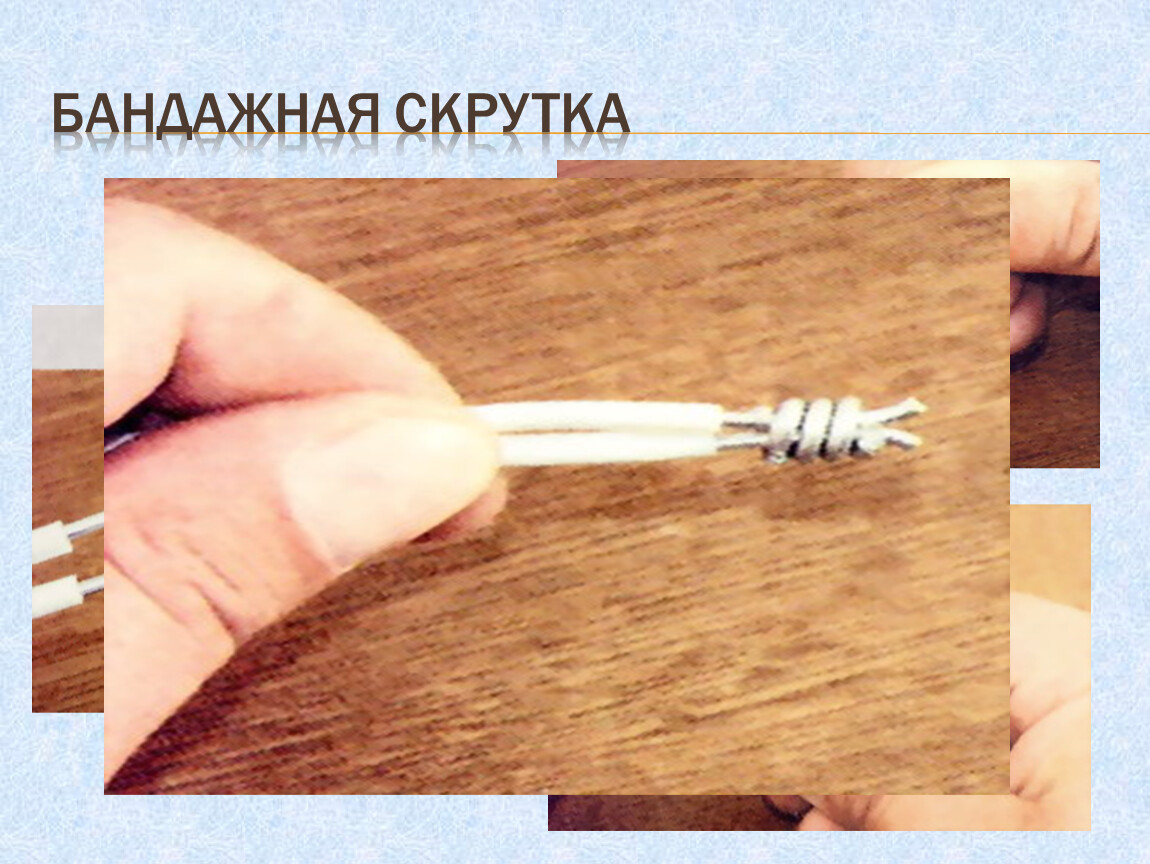

БАНДАЖНАЯ СКРУТКА

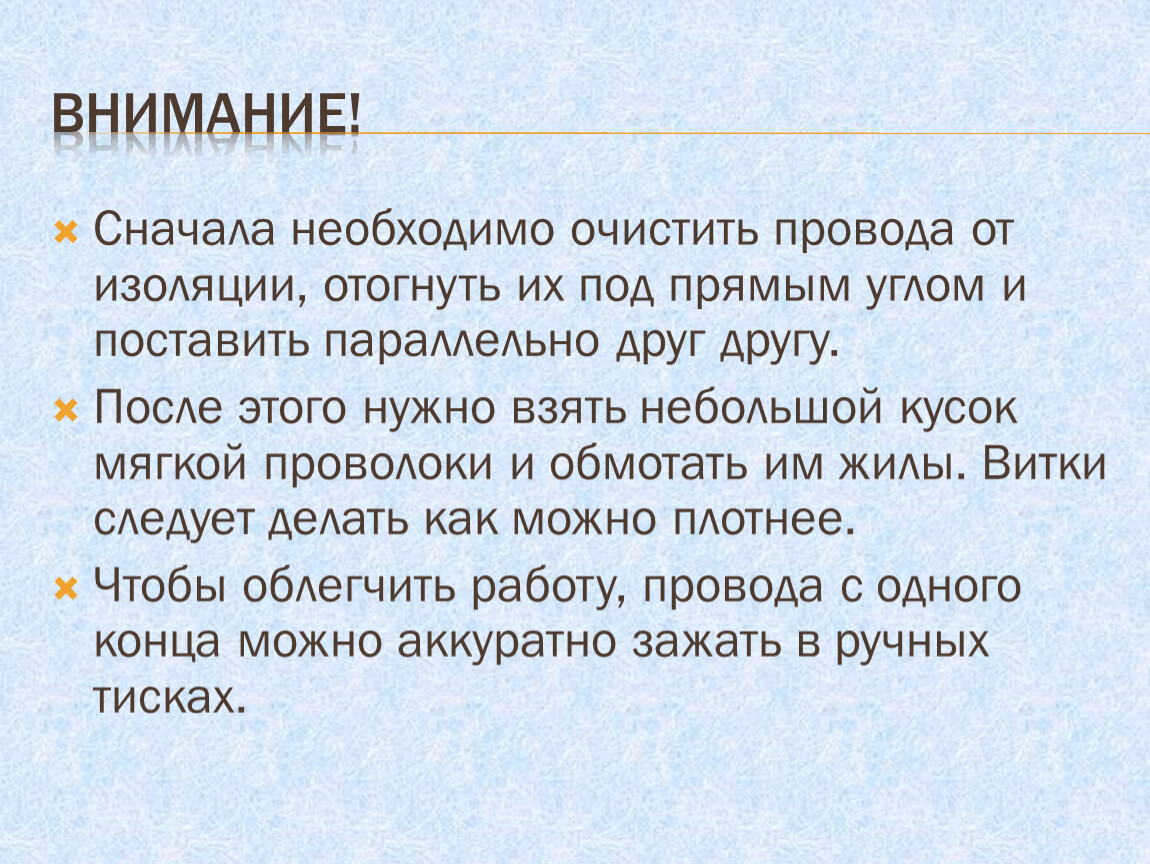

ВНИМАНИЕ!

Сначала необходимо очистить провода от изоляции, отогнуть их под прямым углом и поставить параллельно друг другу.
После этого нужно взять небольшой кусок мягкой проволоки и обмотать им жилы. Витки следует делать как можно плотнее.
Чтобы облегчить работу, провода с одного конца можно аккуратно зажать в ручных тисках.

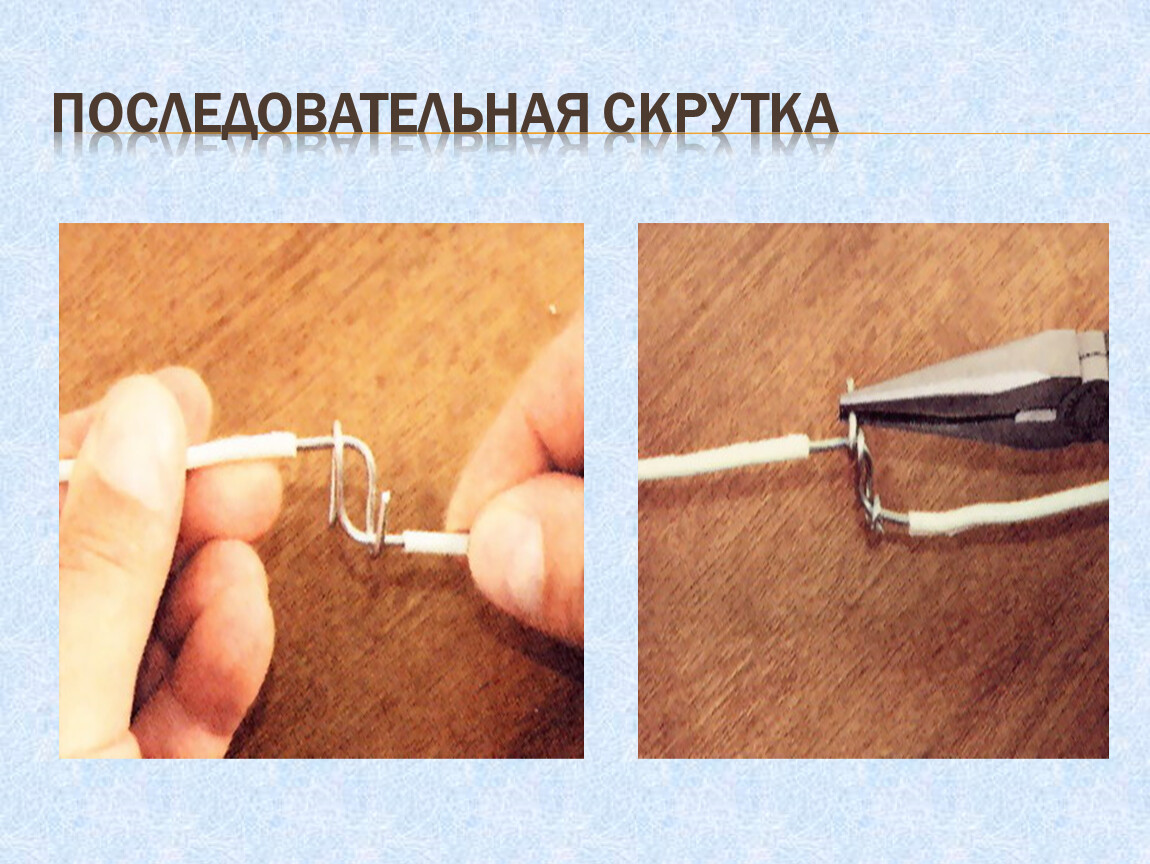

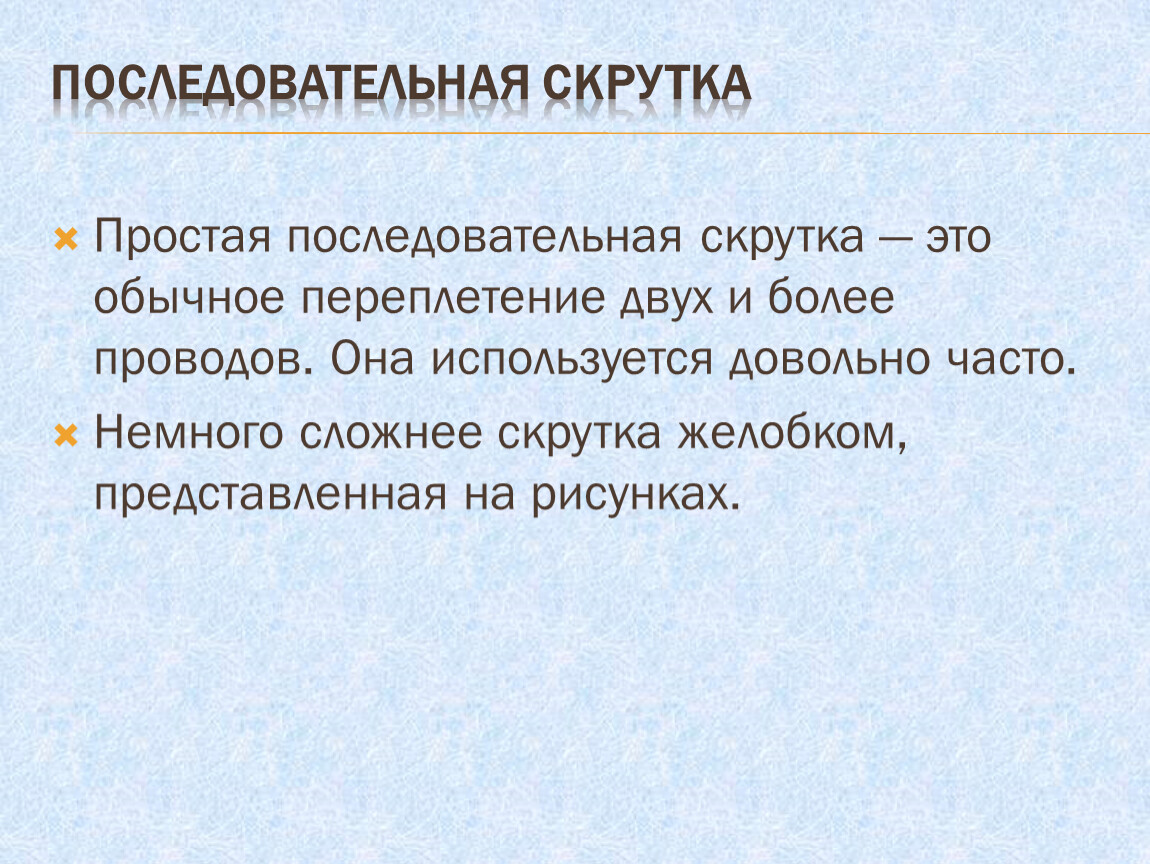

ПОСЛЕДОВАТЕЛЬНАЯ СКРУТКА

Простая последовательная скрутка — это обычное переплетение двух и более проводов. Она используется довольно часто.
Немного сложнее скрутка желобком, представленная на рисунках.

ВНИМАНИЕ!

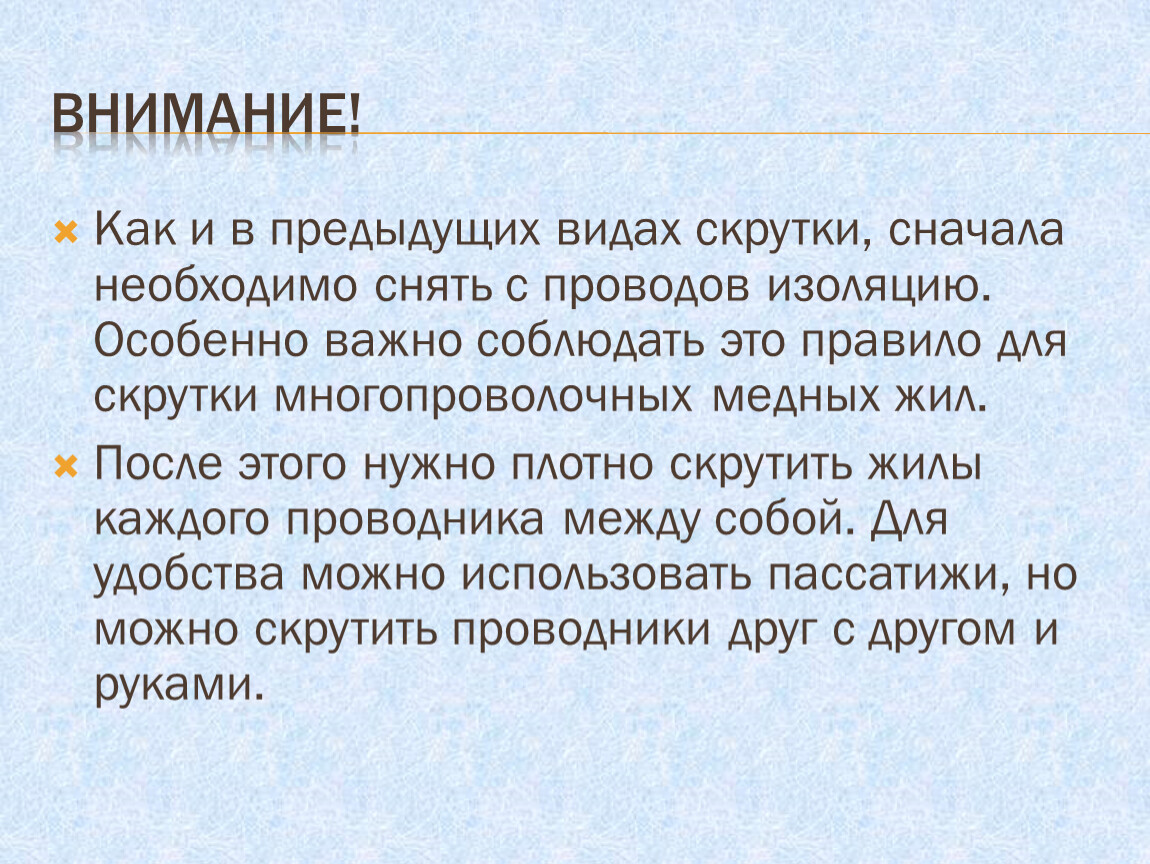

Как и в предыдущих видах скрутки, сначала необходимо снять с проводов изоляцию. Особенно важно соблюдать это правило для скрутки многопроволочных медных жил.
После этого нужно плотно скрутить жилы каждого проводника между собой. Для удобства можно использовать пассатижи, но можно скрутить проводники друг с другом и руками.
