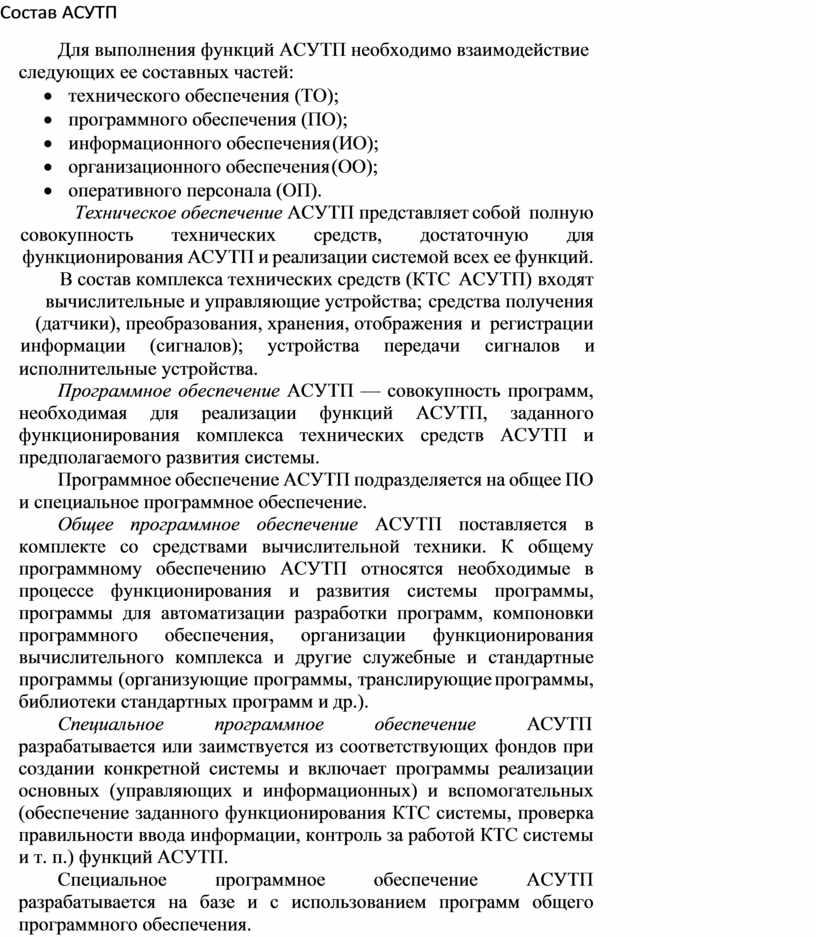

Состав АСУТП

Для выполнения функций АСУТП необходимо взаимодействие следующих ее составных частей:

·       технического обеспечения (ТО);

·       программного обеспечения (ПО);

·       информационного обеспечения (ИО);

·       организационного обеспечения (ОО);

·       оперативного персонала (ОП).

Техническое обеспечение АСУТП представляет собой полную совокупность       технических        средств,        достаточную       для функционирования АСУТП и реализации системой всех ее функций. В состав комплекса технических средств (КТС АСУТП) входят вычислительные и управляющие устройства; средства получения (датчики), преобразования, хранения, отображения и регистрации информации     (сигналов);    устройства     передачи     сигналов     и

исполнительные устройства.

Программное обеспечение АСУТП — совокупность программ, необходимая для реализации функций АСУТП, заданного функционирования комплекса технических средств АСУТП и предполагаемого развития системы.

Программное обеспечение АСУТП подразделяется на общее ПО и специальное программное обеспечение.

Общее программное обеспечение АСУТП поставляется в комплекте со средствами вычислительной техники. К общему программному обеспечению АСУТП относятся необходимые в процессе функционирования и развития системы программы, программы для автоматизации разработки программ, компоновки программного обеспечения, организации функционирования вычислительного комплекса и другие служебные и стандартные программы (организующие программы, транслирующие программы, библиотеки стандартных программ и др.).

Специальное          программное          обеспечение          АСУТП разрабатывается или заимствуется из соответствующих фондов при создании конкретной системы и включает программы реализации основных (управляющих и информационных) и вспомогательных (обеспечение заданного функционирования КТС системы, проверка правильности ввода информации, контроль за работой КТС системы и т. п.) функций АСУТП.

Специальное программное обеспечение АСУТП разрабатывается на базе и с использованием программ общего программного обеспечения.

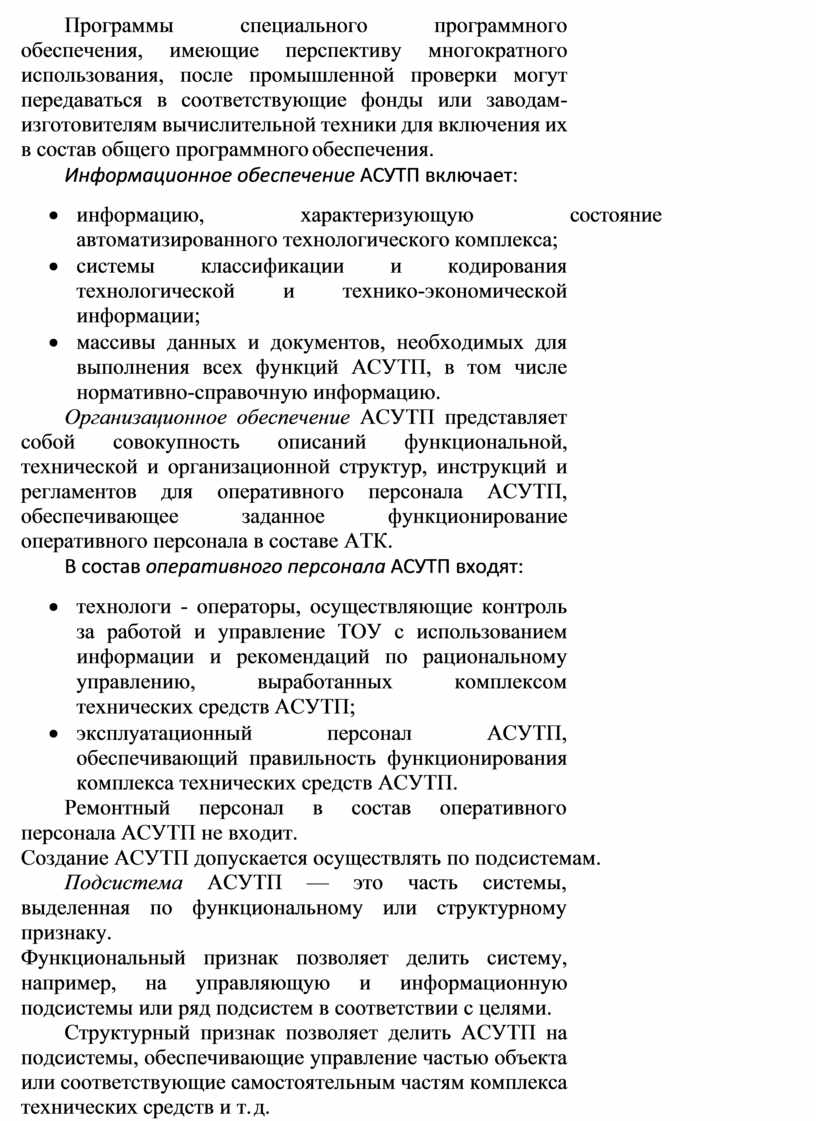

Программы специального программного обеспечения, имеющие перспективу многократного использования, после промышленной проверки могут передаваться в соответствующие фонды или заводам-изготовителям вычислительной техники для включения их в состав общего программного обеспечения.

Информационное обеспечение АСУТП включает:

·       информацию,                  характеризующую                  состояние автоматизированного технологического комплекса;

·       системы классификации и кодирования технологической и технико-экономической информации;

·       массивы данных и документов, необходимых для выполнения всех функций АСУТП, в том числе нормативно-справочную информацию.

Организационное обеспечение АСУТП представляет собой совокупность описаний функциональной, технической и организационной структур, инструкций и регламентов для оперативного персонала АСУТП, обеспечивающее заданное функционирование оперативного персонала в составе АТК.

В состав оперативного персонала АСУТП входят:

·       технологи - операторы, осуществляющие контроль за работой и управление ТОУ с использованием информации и рекомендаций по рациональному управлению, выработанных комплексом технических средств АСУТП;

·       эксплуатационный персонал АСУТП, обеспечивающий правильность функционирования комплекса технических средств АСУТП.

Ремонтный персонал в состав оперативного персонала АСУТП не входит.

Создание АСУТП допускается осуществлять по подсистемам.

Подсистема АСУТП — это часть системы, выделенная по функциональному или структурному признаку.

Функциональный признак позволяет делить систему, например, на управляющую и информационную подсистемы или ряд подсистем в соответствии с целями.

Структурный признак позволяет делить АСУТП на подсистемы, обеспечивающие управление частью объекта или соответствующие самостоятельным частям комплекса технических средств и т. д.
