Создание пружины в Компасе

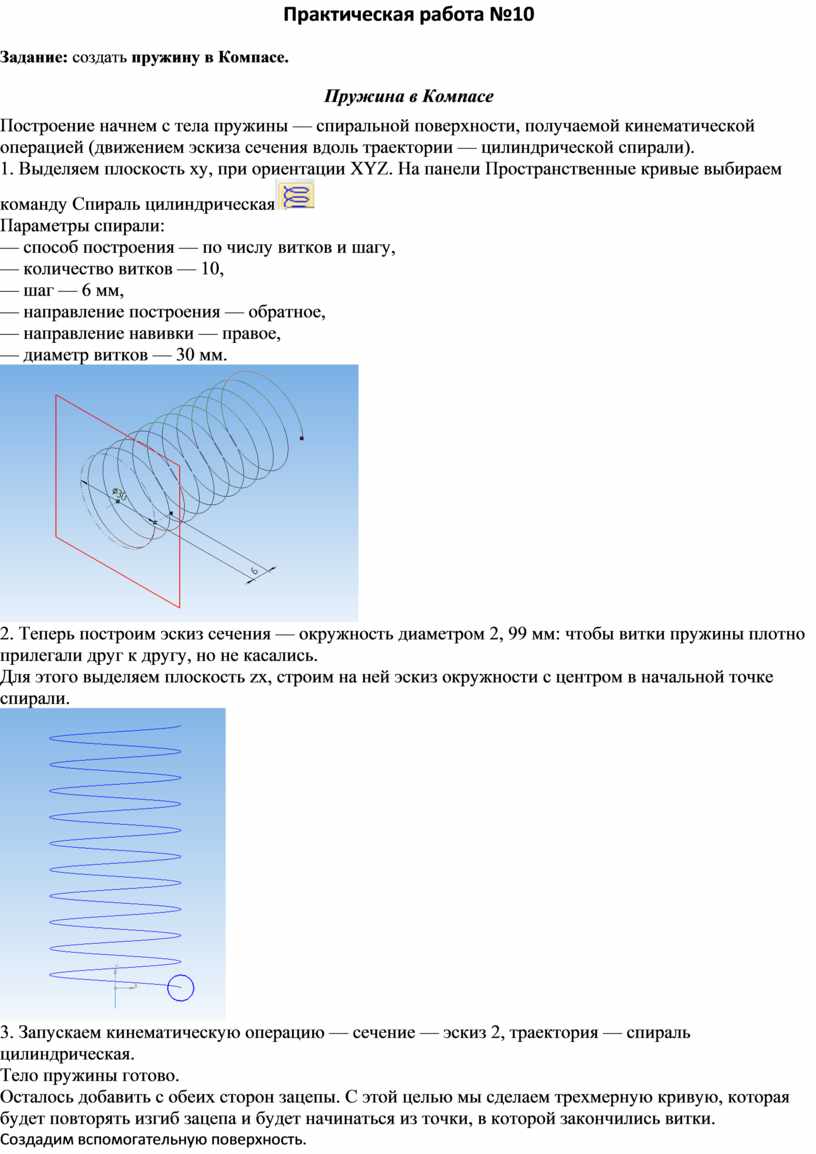

Практическая работа №10

Задание: создать пружину в Компасе.

Пружина в Компасе

Построение начнем с тела пружины — спиральной поверхности, получаемой кинематической операцией (движением эскиза сечения вдоль траектории — цилиндрической спирали).

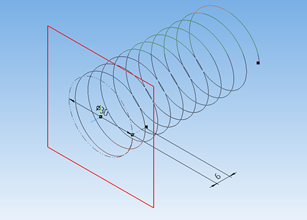

1. Выделяем плоскость xy, при ориентации XYZ. На панели Пространственные кривые выбираем команду Спираль цилиндрическая

Параметры спирали:

— способ построения — по числу витков и шагу,

— количество витков — 10,

— шаг — 6 мм,

— направление построения — обратное,

— направление навивки — правое,

— диаметр витков — 30 мм.

2. Теперь построим эскиз сечения — окружность диаметром 2, 99 мм: чтобы витки пружины плотно прилегали друг к другу, но не касались.

Для этого выделяем плоскость zx, строим на ней эскиз окружности с центром в начальной точке спирали.

3. Запускаем кинематическую операцию — сечение — эскиз 2, траектория — спираль цилиндрическая.

Тело пружины готово.

Осталось добавить с обеих сторон зацепы. С этой целью мы сделаем трехмерную кривую, которая будет повторять изгиб зацепа и будет начинаться из точки, в которой закончились витки.

Создадим вспомогательную поверхность.

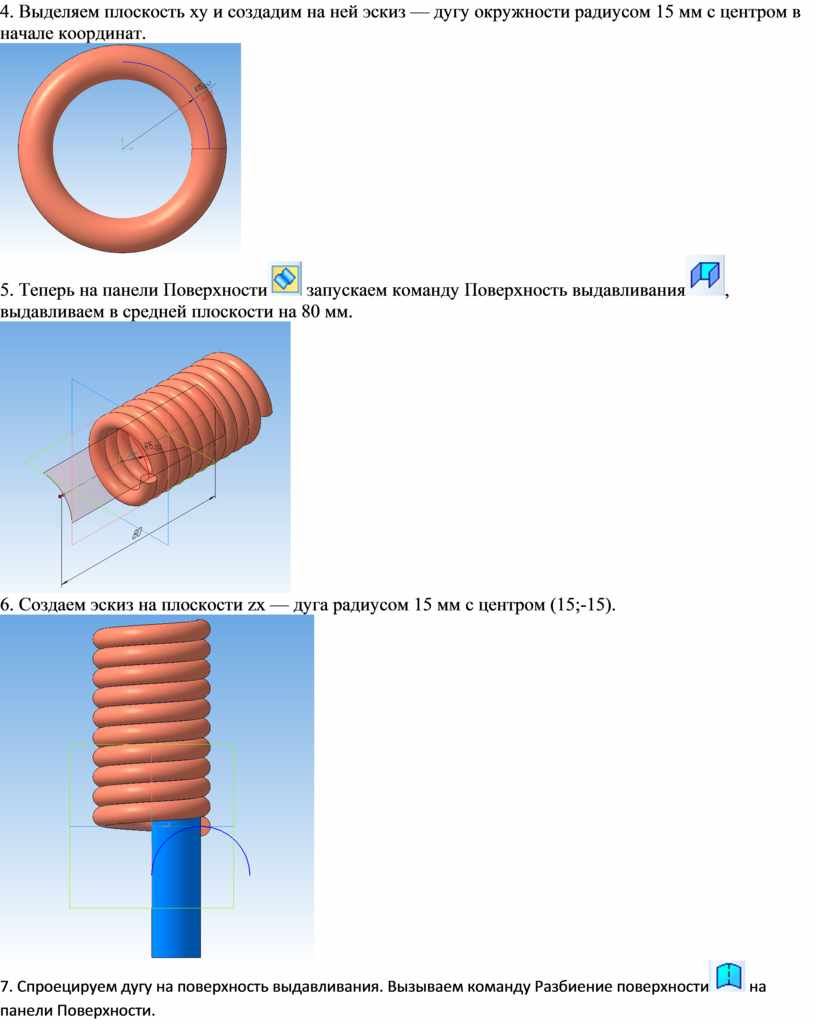

4. Выделяем плоскость xy и создадим на ней эскиз — дугу окружности радиусом 15 мм с центром в начале координат.

5. Теперь на панели Поверхности запускаем команду Поверхность выдавливания, выдавливаем в средней плоскости на 80 мм.

6. Создаем эскиз на плоскости zx — дуга радиусом 15 мм с центром (15;-15).

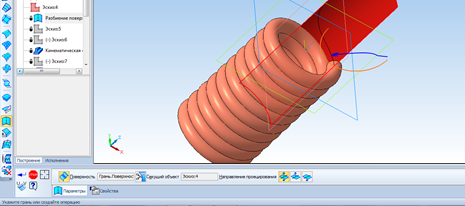

7. Спроецируем дугу на поверхность выдавливания. Вызываем команду Разбиение поверхности на панели Поверхности.

8. Создаем дугу для закругления зацепа — выделяем плоскость zy, делаем дугу радиусом 15 мм с центром (-15;0).

9. Создаем эскиз сечения — окружность диаметром 2,99 мм.

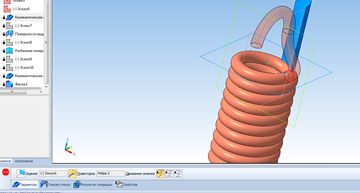

10. Вызываем кинематическую операцию, выбираем сечение и две кривые в качестве траектории.

11. На другом конце витков пружины создаем второй зацеп. Действия аналогичны построению первого. Центр первой дуги зацепа (15;75), второй — (75;0).

Скрываем конструктивные плоскости, эскизы, поверхности, пространственные кривые.
