Создание трехмерной модели втулки

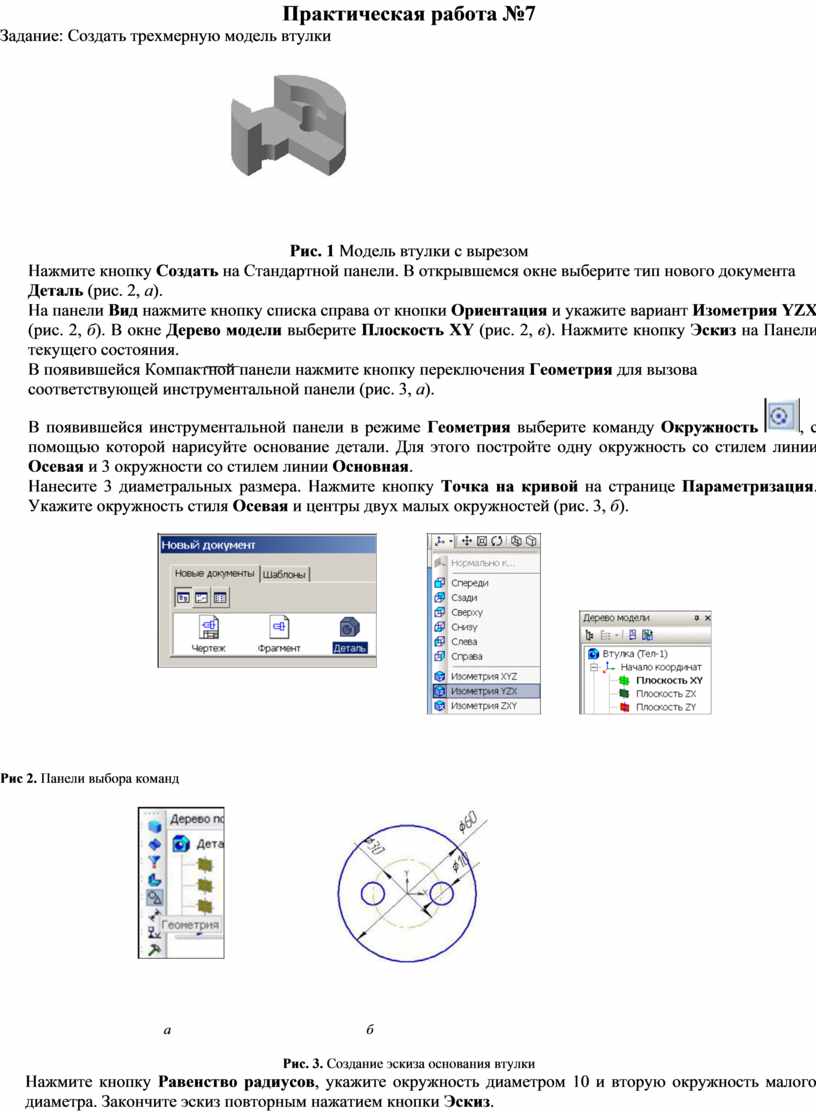

Практическая работа №7

Задание: Создать трехмерную модель втулки

Рис. 1 Модель втулки с вырезом

            Нажмите кнопку Создать на Стандартной панели. В открывшемся окне выберите тип нового документа Деталь (рис. 2, а).

            На панели Вид нажмите кнопку списка справа от кнопки Ориентация и укажите вариант Изометрия YZX (рис. 2, б). В окне Дерево модели выберите Плоскость ХY (рис. 2, в). Нажмите кнопку Эскиз на Панели текущего состояния.

            В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей инструментальной панели (рис. 3, а).

            В появившейся инструментальной панели в режиме Геометрия выберите команду Окружность , с помощью которой нарисуйте основание детали. Для этого постройте одну окружность со стилем линии Осевая и 3 окружности со стилем линии Основная.

            Нанесите 3 диаметральных размера. Нажмите кнопку Точка на кривой на странице Параметризация. Укажите окружность стиля Осевая и центры двух малых окружностей (рис. 3, б).

Рис 2. Панели выбора команд

а                                          б

Рис. 3. Создание эскиза основания втулки

            Нажмите кнопку Равенство радиусов, укажите окружность диаметром 10 и вторую окружность малого диаметра. Закончите эскиз повторным нажатием кнопки Эскиз.

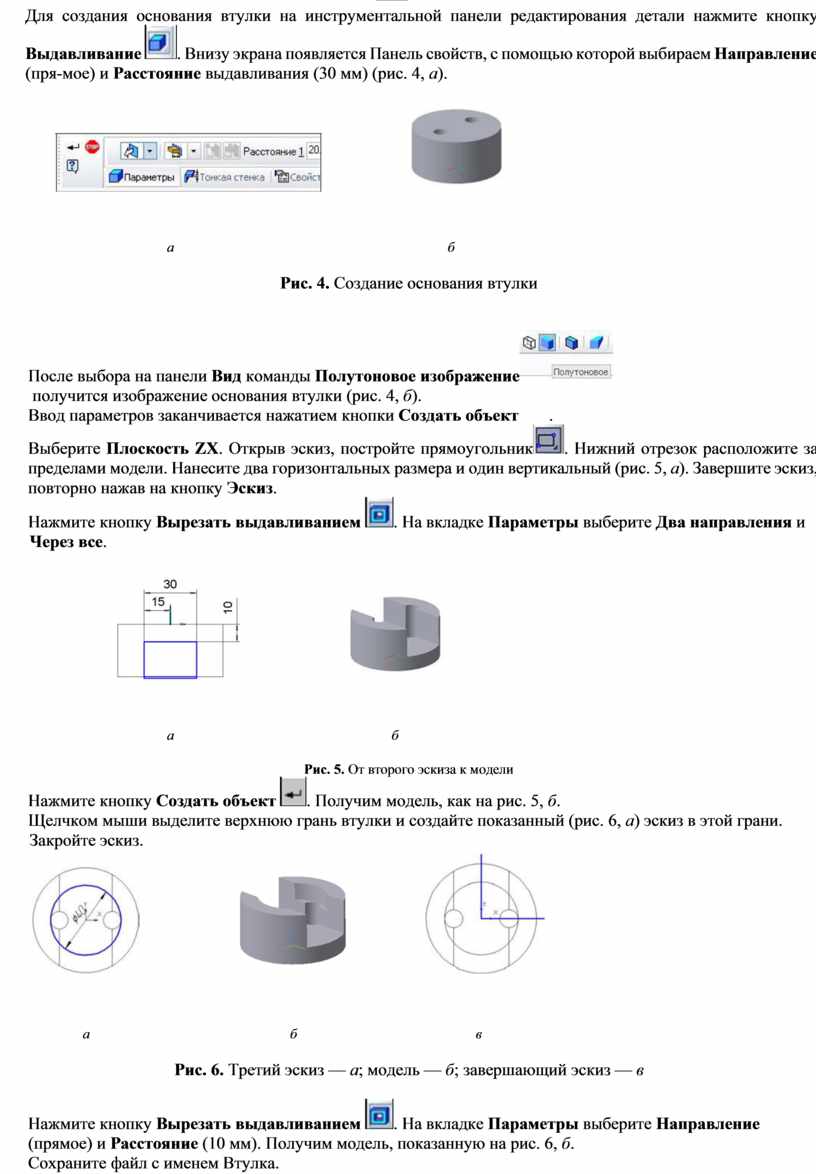

            Для создания основания втулки на инструментальной панели редактирования детали нажмите кнопку Выдавливание . Внизу экрана появляется Панель свойств, с помощью которой выбираем Направление (пря-мое) и Расстояние выдавливания (30 мм) (рис. 4, а).

а                                                           б

Рис. 4. Создание основания втулки

После выбора на панели Вид команды Полутоновое изображение

 получится изображение основания втулки (рис. 4, б).

Ввод параметров заканчивается нажатием кнопки Создать объект      .

            Выберите Плоскость ZX. Открыв эскиз, постройте прямоугольник. Нижний отрезок расположите за пределами модели. Нанесите два горизонтальных размера и один вертикальный (рис. 5, а). Завершите эскиз, повторно нажав на кнопку Эскиз.

            Нажмите кнопку Вырезать выдавливанием . На вкладке Параметры выберите Два направления и Через все.

а                                               б

Рис. 5. От второго эскиза к модели

            Нажмите кнопку Создать объект . Получим модель, как на рис. 5, б.

            Щелчком мыши выделите верхнюю грань втулки и создайте показанный (рис. 6, а) эскиз в этой грани. Закройте эскиз.

а                                           б                                      в

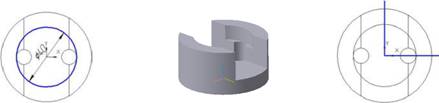

Рис. 6. Третий эскиз — а; модель — б; завершающий эскиз — в

            Нажмите кнопку Вырезать выдавливанием . На вкладке Параметры выберите Направление (прямое) и Расстояние (10 мм). Получим модель, показанную на рис. 6, б.

            Сохраните файл с именем Втулка.

            Выберите Плоскость XY. Открыв эскиз, постройте от центра по осям 2 отрезка (рис. 6, в). Завершив эскиз, в меню Операции выберите команду Сечение | По эскизу. Получив требуемое изображение, сохраните файл с именем Втулка_1.

Ассоциативный чертеж

Рассмотрим создание стандартных видов.

            Выберите команду Файл | Создать | Чертеж.

            Установите Вставка | Вид с модели | Стандартные. Откройте документ Втулка. На вкладке Параметры панели свойств в поле Ориентация главного вида задайте Снизу. На вкладке Линии панели свойств в поле Невидимые линии нажмите кнопку Показывать.

            Нажмите кнопку Схема видов. В поле Зазор по вертикали введите рас-стояние между видами в вертикальном направлении 40. Удалите третий вид. Нажмите кнопку ОK и расположите фантом двух стандартных видов в поле чертеж

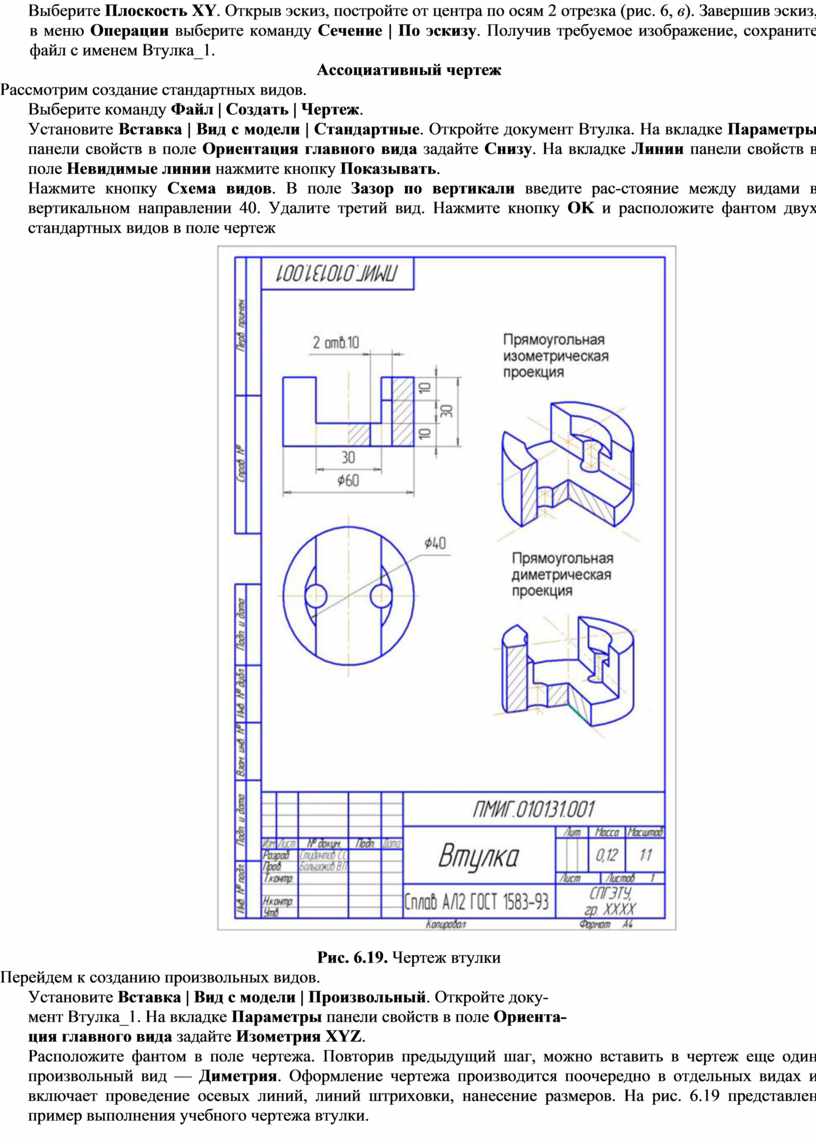

Рис. 6.19. Чертеж втулки

Перейдем к созданию произвольных видов.

            Установите Вставка | Вид с модели | Произвольный. Откройте доку-

мент Втулка_1. На вкладке Параметры панели свойств в поле Ориента-

ция главного вида задайте Изометрия XYZ.

            Расположите фантом в поле чертежа. Повторив предыдущий шаг, можно вставить в чертеж еще один произвольный вид — Диметрия. Оформление чертежа производится поочередно в отдельных видах и включает проведение осевых линий, линий штриховки, нанесение размеров. На рис. 6.19 представлен пример выполнения учебного чертежа втулки.
