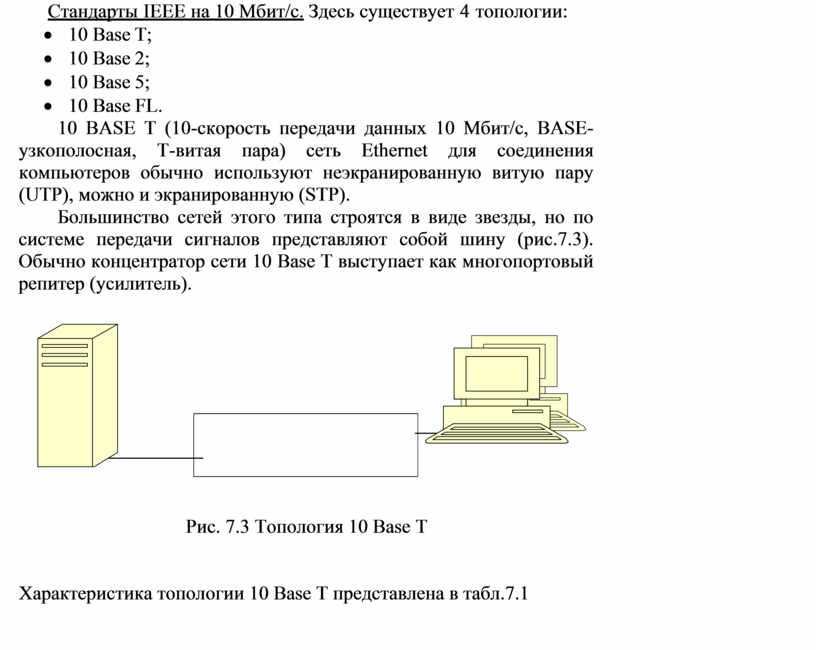

Стандарты IEEE на 10 Мбит/с. Здесь существует 4 топологии:

·       10 Base T;

·       10 Base 2;

·       10 Base 5;

·       10 Base FL.

10 BASE T (10-скорость передачи данных 10 Мбит/с, BASE- узкополосная, T-витая пара) сеть Ethernet для соединения компьютеров обычно используют неэкранированную витую пару (UTP), можно и экранированную (STP).

Большинство сетей этого типа строятся в виде звезды, но по системе передачи сигналов представляют собой шину (рис.7.3). Обычно концентратор сети 10 Base T выступает как многопортовый репитер (усилитель).

Рис. 7.3 Топология 10 Base T Характеристика топологии 10 Base T представлена в табл.7.1

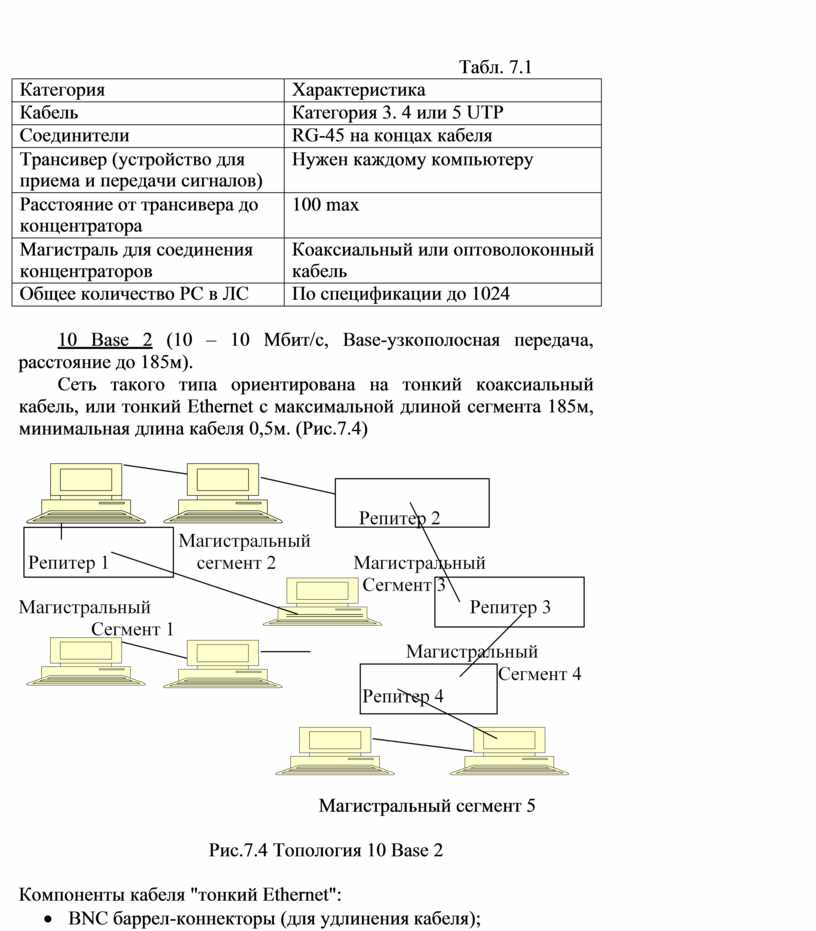

Табл. 7.1

10 Base 2 (10 – 10 Мбит/с, Base-узкополосная передача, расстояние до 185м).

Сеть такого типа ориентирована на тонкий коаксиальный кабель, или тонкий Ethernet с максимальной длиной сегмента 185м, минимальная длина кабеля 0,5м. (Рис.7.4)

Магистральный сегмент 5

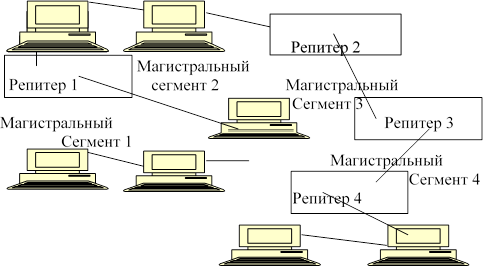

Рис.7.4 Топология 10 Base 2 Компоненты кабеля "тонкий Ethernet":

·       BNC баррел-коннекторы (для удлинения кабеля);

·       BNC T – коннекторы (соединяют сетевой кабель с сетевой платой);

·       BNC - терминаторы

Сети на тонком Ethernet имеют топологию "шина". Характеристика топологии 10 Base 2 представлена в табл. 7.2

Табл.7.2

10 Base 5 –Стандартный Ethernet (10-скорость передачи 10 Мбит/с, Base-узкополосная передача, 5-сегменты по 500м.)

Компоненты кабельной сети:

·       трансиверы, обеспечивают связь между РС и главным кабелем ЛС, совмещены с "зубом вампира", соединенным с кабелем;

·       кабели трансиверов соединяют трансивер с платой сетевого адаптера;

·       DIX   (Digital   Intel   Xerox connector)-коннектор,  или      AUI- коннектор;

·       этот коннектор расположен на кабеле трансивера;

·       коннекторы N-серии и терминаторы N-серии. Характеристика топологии 10 Base 5 представлена в табл.7.3

Табл. 7.3

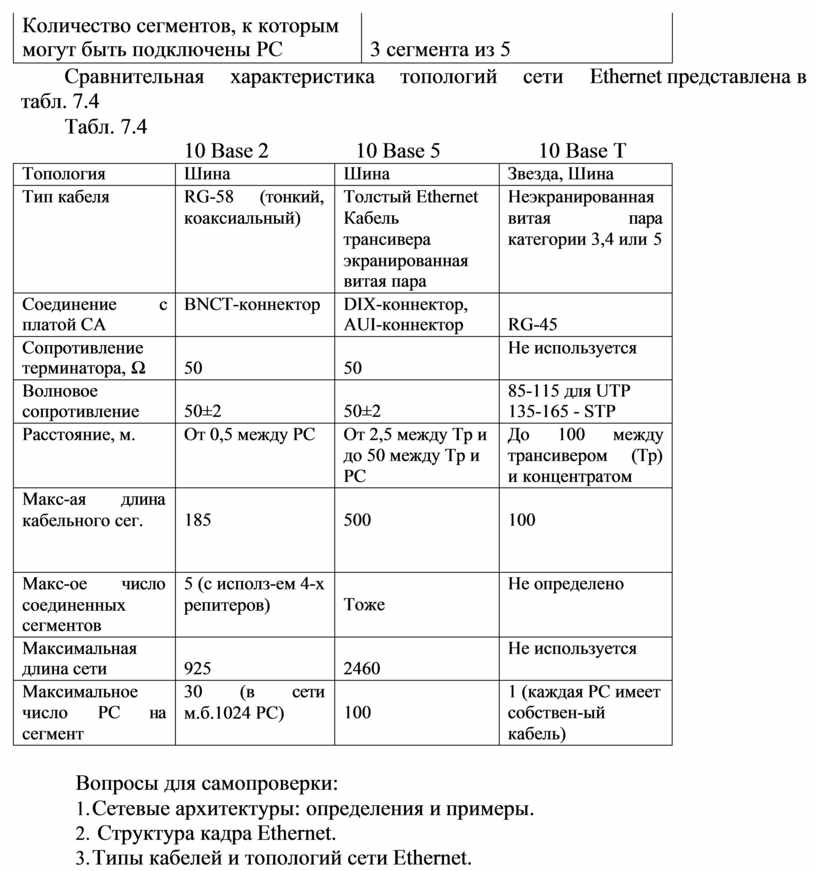

Сравнительная    характеристика    топологий    сети     Ethernet представлена в табл. 7.4

Табл. 7.4

10 Base 2                10 Base 5                  10 Base T

Вопросы для самопроверки:

1. Сетевые архитектуры: определения и примеры.

2.   Структура кадра Ethernet.

3. Типы кабелей и топологий сети Ethernet.
