Сверление. Зенкерование. Классификация. Элементы сверл. Т.Б. при выполнении работ.

ВВОДНЫЙ ИНСТРУКТАЖ Тема программы: Слесарные работы

Тема урока: Сверление. Зенкерование. Классификация. Элементы сверл. Т.Б. при выполнении работ.

Цель урока: научить учащихся выполнять трудовую операцию по сверлению и зенкерованию, пользоваться инструментом.

Мотивация: изучивши данную тему, Вы научитесь выполнять сверление и зенкерование, знания эти нужны при выполнении слесарной операции по обработке отверстия

План

1.     Общие сведения о сверлении

2.     Элементы сверл

3.     Виды сверл

4.     Зенкерование

5.     Т.Б. при выполнении работ

1.       Общие сведения о сверлении

Сверлением называется образование снятием стружки отверстий в сплошном материале с помощью режущего инструмента - сверла, совершающего вращательное и поступательное движения относительно своей оси.

Сверление применяется:

-Для получения неответственных отверстий невысокой степени точности и значительной шероховатости, например под крепёжные болты;

-Для получения отверстий под нарезание резьбы, развёртывание и зенкерование. Рассверливанием называется увеличение размера отверстия в сплошном материале.

2.Элеметны сверл

Свёрла бывают различных видов и изготовляются из быстрорежущих, легированных и углеродистых сталей, а также оснащаются пластинками из твёрдых сплавов.

  Спиральное сверло - двузубый режущий инструмент, состоящий из: рабочей части шейки и хвостовика.

Рабочая часть сверла состоит: калибрирующей и режущей частей.

Назначение калибрирующей и режущей частей в отводе стружки из просверливаемого отверстия во время работы сверла.

Канавки на свёрлах имеют специальный профиль, обеспечивающий правильное образование режущей кромок сверла и необходимое пространство для выхода стружки, угол наклона винтовой канавки составляет 18 ...45°.

В зависимости от направления винтовых канавок спиральные свёрла подразделяются на:

-Правые (канавки направлена по винтовой линии с подъёмов слева направо);

-Левые (канавка направлена по винтовой линии с подъёмом справа налево, вращение происходит по часовой стрелке).

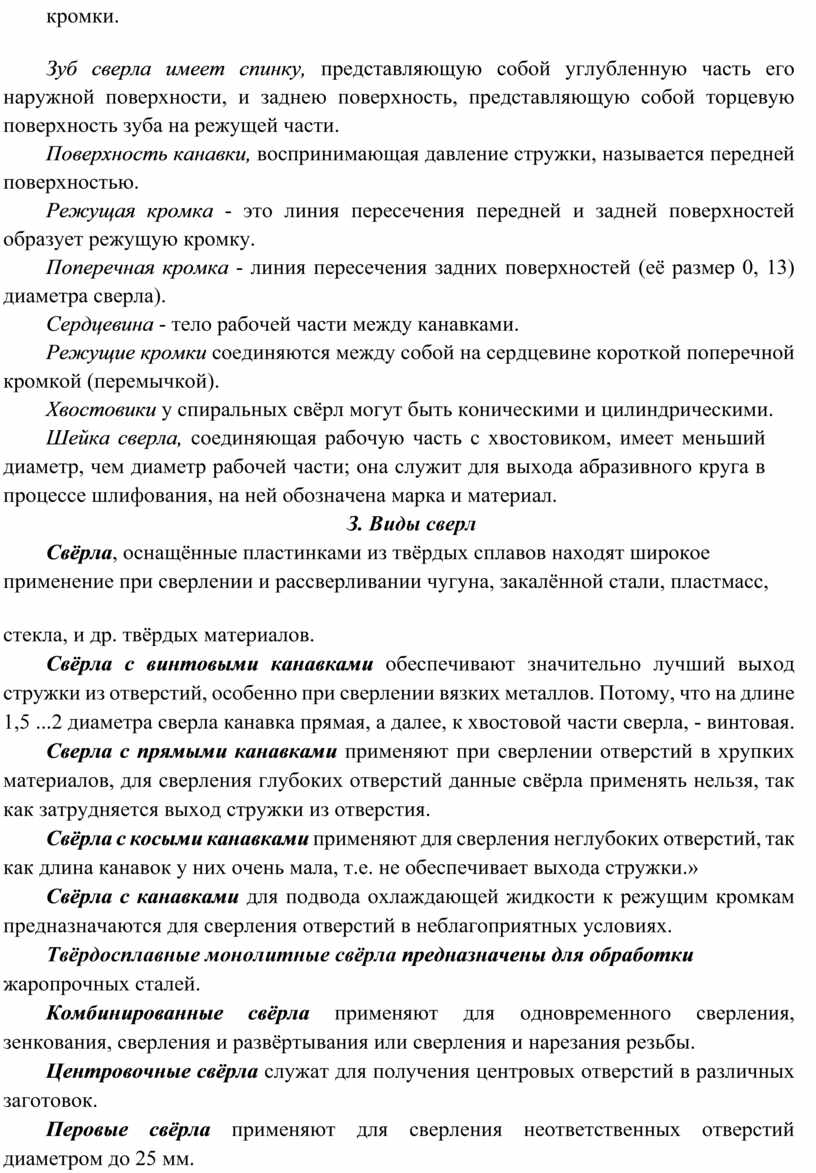

Зуб - это выступающая с нижнего конца часть сверла, имеющего режущие кромки.

Зуб сверла имеет спинку, представляющую собой углубленную часть его наружной поверхности, и заднею поверхность, представляющую собой торцевую поверхность зуба на режущей части.

Поверхность канавки, воспринимающая давление стружки, называется передней поверхностью.

Режущая кромка - это линия пересечения передней и задней поверхностей образует режущую кромку.

Поперечная кромка - линия пересечения задних поверхностей (её размер 0, 13) диаметра сверла).

Сердцевина - тело рабочей части между канавками.

Режущие кромки соединяются между собой на сердцевине короткой поперечной кромкой (перемычкой).

Хвостовики у спиральных свёрл могут быть коническими и цилиндрическими.

Шейка сверла, соединяющая рабочую часть с хвостовиком, имеет меньший диаметр, чем диаметр рабочей части; она служит для выхода абразивного круга в процессе шлифования, на ней обозначена марка и материал.

З. Виды сверл

Свёрла, оснащённые пластинками из твёрдых сплавов находят широкое

применение при сверлении и рассверливании чугуна, закалённой стали, пластмасс,

стекла, и др. твёрдых материалов.

Свёрла с винтовыми канавками обеспечивают значительно лучший выход стружки из отверстий, особенно при сверлении вязких металлов. Потому, что на длине 1,5 ...2 диаметра сверла канавка прямая, а далее, к хвостовой части сверла, - винтовая.

Сверла с прямыми канавками применяют при сверлении отверстий в хрупких материалов, для сверления глубоких отверстий данные свёрла применять нельзя, так как затрудняется выход стружки из отверстия.

Свёрла с косыми канавками применяют для сверления неглубоких отверстий, так как длина канавок у них очень мала, т.е. не обеспечивает выхода стружки.»

Свёрла с канавками для подвода охлаждающей жидкости к режущим кромкам предназначаются для сверления отверстий в неблагоприятных условиях.

Твёрдосплавные монолитные свёрла предназначены для обработки

жаропрочных сталей.

Комбинированные свёрла применяют для одновременного сверления, зенкования, сверления и развёртывания или сверления и нарезания резьбы.

Центровочные свёрла служат для получения центровых отверстий в различных заготовок.

Перовые свёрла применяют для сверления неответственных отверстий диаметром до 25 мм.

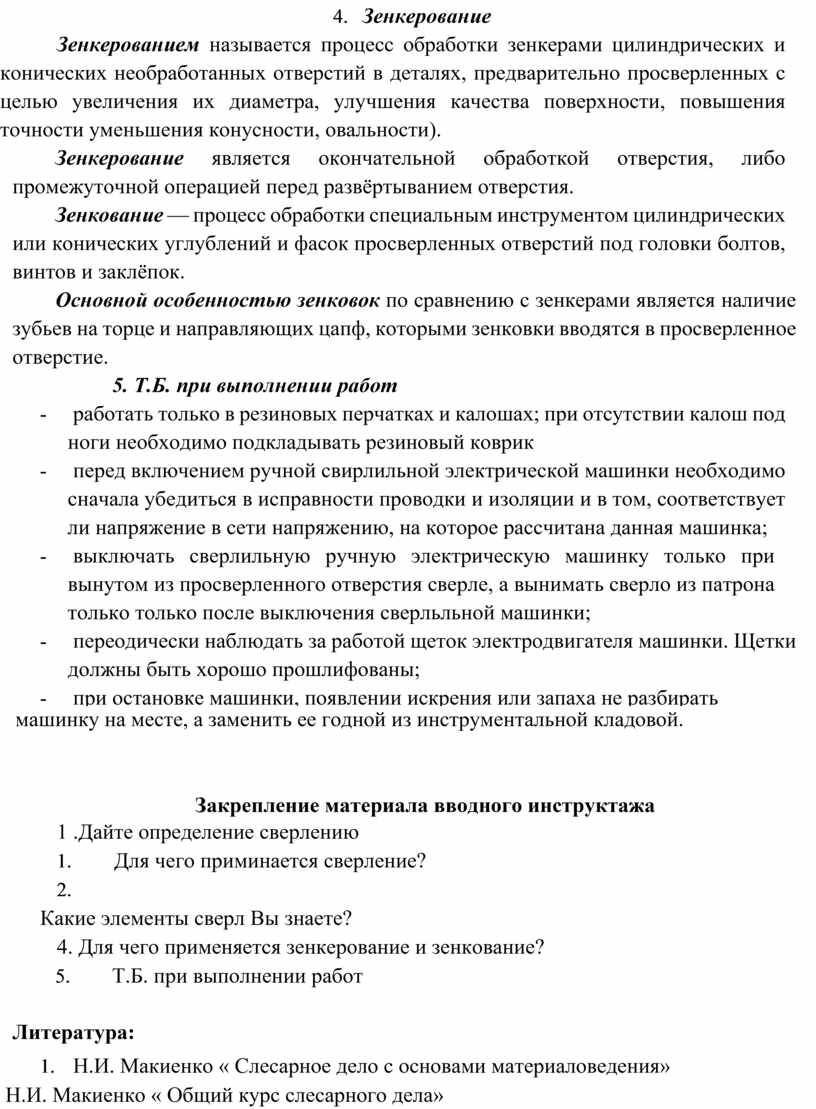

4.       Зенкерование

Зенкерованием называется процесс обработки зенкерами цилиндрических и конических необработанных отверстий в деталях, предварительно просверленных с целью увеличения их диаметра, улучшения качества поверхности, повышения  точности уменьшения конусности, овальности).

Зенкерование является окончательной обработкой отверстия, либо промежуточной операцией перед развёртыванием отверстия.

Зенкование — процесс обработки специальным инструментом цилиндрических или конических углублений и фасок просверленных отверстий под головки болтов, винтов и заклёпок.

Основной особенностью зенковок по сравнению с зенкерами является наличие зубьев на торце и направляющих цапф, которыми зенковки вводятся в просверленное отверстие.

5. Т.Б. при выполнении работ

-     работать только в резиновых перчатках и калошах; при отсутствии калош под ноги необходимо подкладывать резиновый коврик

-     перед включением ручной свирлильной электрической машинки необходимо сначала убедиться в исправности проводки и изоляции и в том, соответствует ли напряжение в сети напряжению, на которое рассчитана данная машинка;

-     выключать сверлильную ручную электрическую машинку только при вынутом из просверленного отверстия сверле, а вынимать сверло из патрона только только после выключения сверльльной машинки;

-     переодически наблюдать за работой щеток электродвигателя машинки. Щетки должны быть хорошо прошлифованы;

-     при остановке машинки, появлении искрения или запаха не разбирать

машинку на месте, а заменить ее годной из инструментальной кладовой.

Закрепление материала вводного инструктажа

1 .Дайте определение сверлению

2.                  Для чего приминается сверление?

3.                                                                                                                                                                                                                                                                                                           Какие элементы сверл Вы знаете?

4. Для чего применяется зенкерование и зенкование?

5.                  Т.Б. при выполнении работ

Литература:

1. Н.И. Макиенко « Слесарное дело с основами материаловедения»

2. Н.И. Макиенко « Общий курс слесарного дела»
