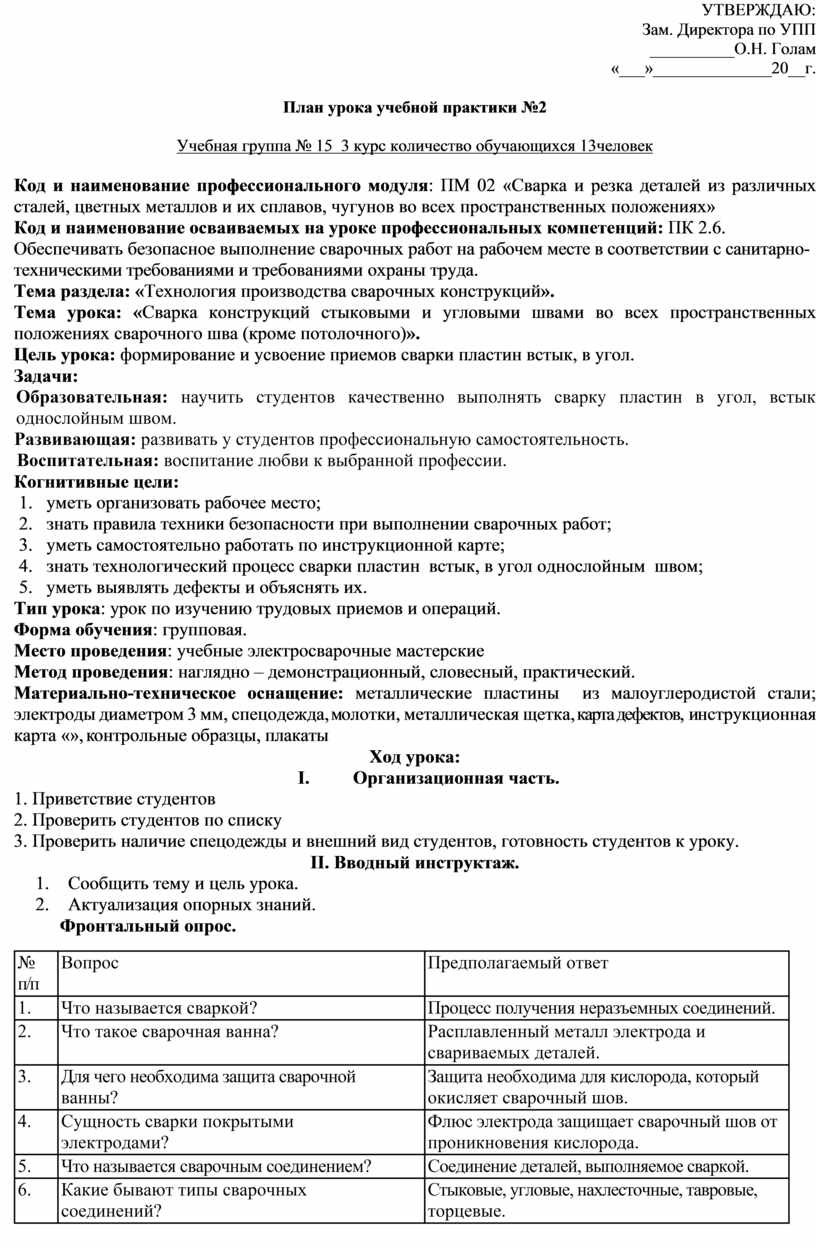

УТВЕРЖДАЮ:
Зам. Директора по УПП
__________О.Н. Голам
«___»______________20__г.
План урока учебной практики №2
Учебная группа № 15 3 курс количество обучающихся 13человек
Код и наименование профессионального модуля: ПМ 02 «Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях»
Код и наименование осваиваемых на уроке профессиональных компетенций: ПК 2.6. Обеспечивать безопасное выполнение сварочных работ на рабочем месте в соответствии с санитарно-техническими требованиями и требованиями охраны труда.
Тема раздела: «Технология производства сварочных конструкций».
Тема урока: «Сварка конструкций стыковыми и угловыми швами во всех пространственных положениях сварочного шва (кроме потолочного)».
Цель урока: формирование и усвоение приемов сварки пластин встык, в угол.
Задачи:
Образовательная: научить студентов качественно выполнять сварку пластин в угол, встык однослойным швом.
Развивающая: развивать у студентов профессиональную самостоятельность.
Воспитательная: воспитание любви к выбранной профессии.
Когнитивные цели:
1. уметь организовать рабочее место;
2. знать правила техники безопасности при выполнении сварочных работ;
3. уметь самостоятельно работать по инструкционной карте;
4. знать технологический процесс сварки пластин встык, в угол однослойным швом;
5. уметь выявлять дефекты и объяснять их.
Тип урока: урок по изучению трудовых приемов и операций.
Форма обучения: групповая.
Место проведения: учебные электросварочные мастерские
Метод проведения: наглядно – демонстрационный, словесный, практический.
Материально-техническое оснащение: металлические пластины из малоуглеродистой стали; электроды диаметром 3 мм, спецодежда, молотки, металлическая щетка, карта дефектов, инструкционная карта «», контрольные образцы, плакаты
Ход урока:
I. Организационная часть.
1. Приветствие студентов
2. Проверить студентов по списку
3. Проверить наличие спецодежды и внешний вид студентов, готовность студентов к уроку.
II. Вводный инструктаж.
1. Сообщить тему и цель урока.
2. Актуализация опорных знаний.
Фронтальный опрос.
|
№ п/п |
Вопрос |
Предполагаемый ответ |
|
1. |
Что называется сваркой? |
Процесс получения неразъемных соединений. |
|
2. |
Что такое сварочная ванна? |
Расплавленный металл электрода и свариваемых деталей. |
|
3. |
Для чего необходима защита сварочной ванны? |
Защита необходима для кислорода, который окисляет сварочный шов. |
|
4. |
Сущность сварки покрытыми электродами? |
Флюс электрода защищает сварочный шов от проникновения кислорода. |
|
5. |
Что называется сварочным соединением? |
Соединение деталей, выполняемое сваркой. |
|
6. |
Какие бывают типы сварочных соединений? |
Стыковые, угловые, нахлесточные, тавровые, торцевые. |
|

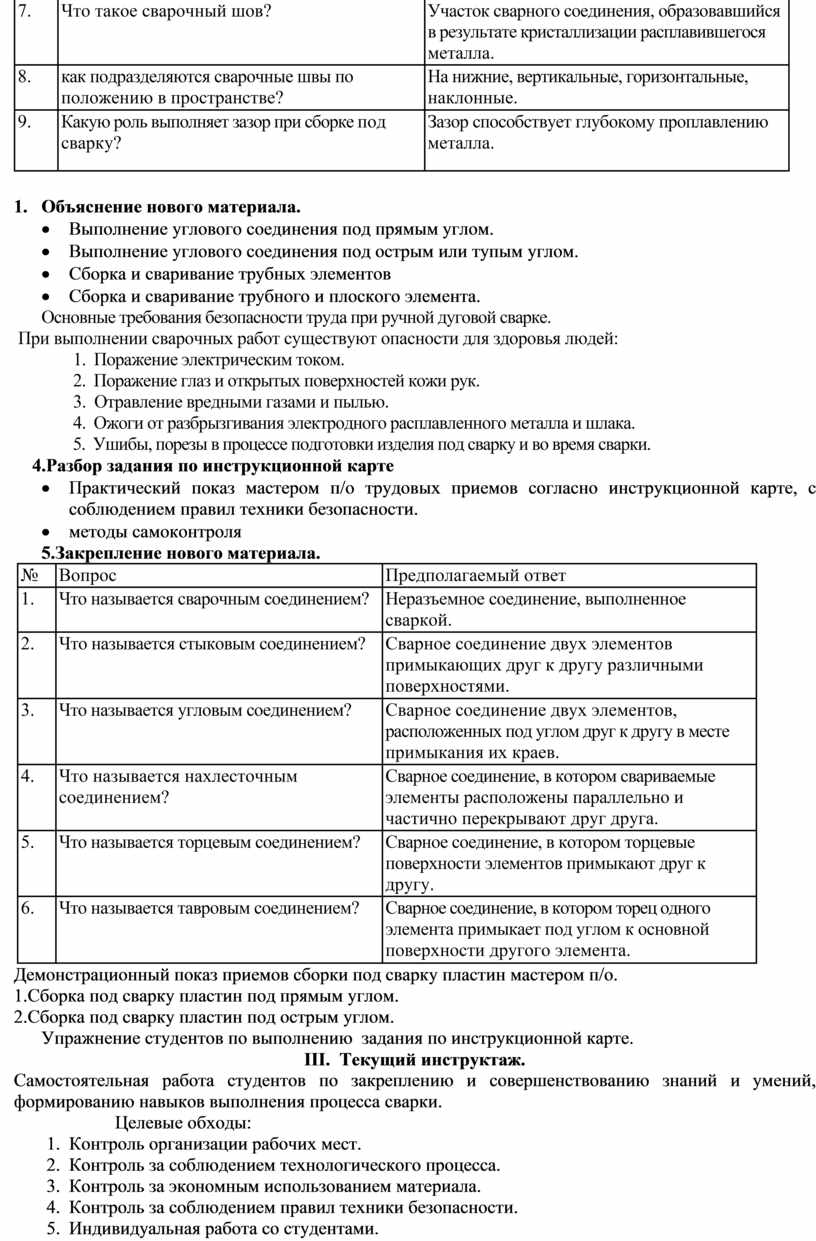

7. |
Что такое сварочный шов? |
Участок сварного соединения, образовавшийся в результате кристаллизации расплавившегося металла. |
|
8. |
как подразделяются сварочные швы по положению в пространстве? |
На нижние, вертикальные, горизонтальные, наклонные. |
|
9. |
Какую роль выполняет зазор при сборке под сварку? |
Зазор способствует глубокому проплавлению металла. |
3. Объяснение нового материала.
Основные требования безопасности труда при ручной дуговой сварке.
При выполнении сварочных работ существуют опасности для здоровья людей:
1. Поражение электрическим током.
2. Поражение глаз и открытых поверхностей кожи рук.
3. Отравление вредными газами и пылью.
4. Ожоги от разбрызгивания электродного расплавленного металла и шлака.
5. Ушибы, порезы в процессе подготовки изделия под сварку и во время сварки.
4.Разбор задания по инструкционной карте
5.Закрепление нового материала.
|
№ |
Вопрос |
Предполагаемый ответ |
|
1. |
Что называется сварочным соединением? |
Неразъемное соединение, выполненное сваркой. |
|
2. |
Что называется стыковым соединением? |
Сварное соединение двух элементов примыкающих друг к другу различными поверхностями. |
|
3. |
Что называется угловым соединением? |
Сварное соединение двух элементов, расположенных под углом друг к другу в месте примыкания их краев. |
|
4. |
Что называется нахлесточным соединением? |
Сварное соединение, в котором свариваемые элементы расположены параллельно и частично перекрывают друг друга. |
|
5. |
Что называется торцевым соединением? |
Сварное соединение, в котором торцевые поверхности элементов примыкают друг к другу. |
|
6. |
Что называется тавровым соединением? |
Сварное соединение, в котором торец одного элемента примыкает под углом к основной поверхности другого элемента. |
Демонстрационный показ приемов сборки под сварку пластин мастером п/о.
1.Сборка под сварку пластин под прямым углом.
2.Сборка под сварку пластин под острым углом.
Упражнение студентов по выполнению задания по инструкционной карте.
III. Текущий инструктаж.
Самостоятельная работа студентов по закреплению и совершенствованию знаний и умений, формированию навыков выполнения процесса сварки.
Целевые обходы:
1. Контроль организации рабочих мест.
2. Контроль за соблюдением технологического процесса.
3. Контроль за экономным использованием материала.
4. Контроль за соблюдением правил техники безопасности.
5. Индивидуальная работа со студентами.
Прием и оценивание выполненных работ.

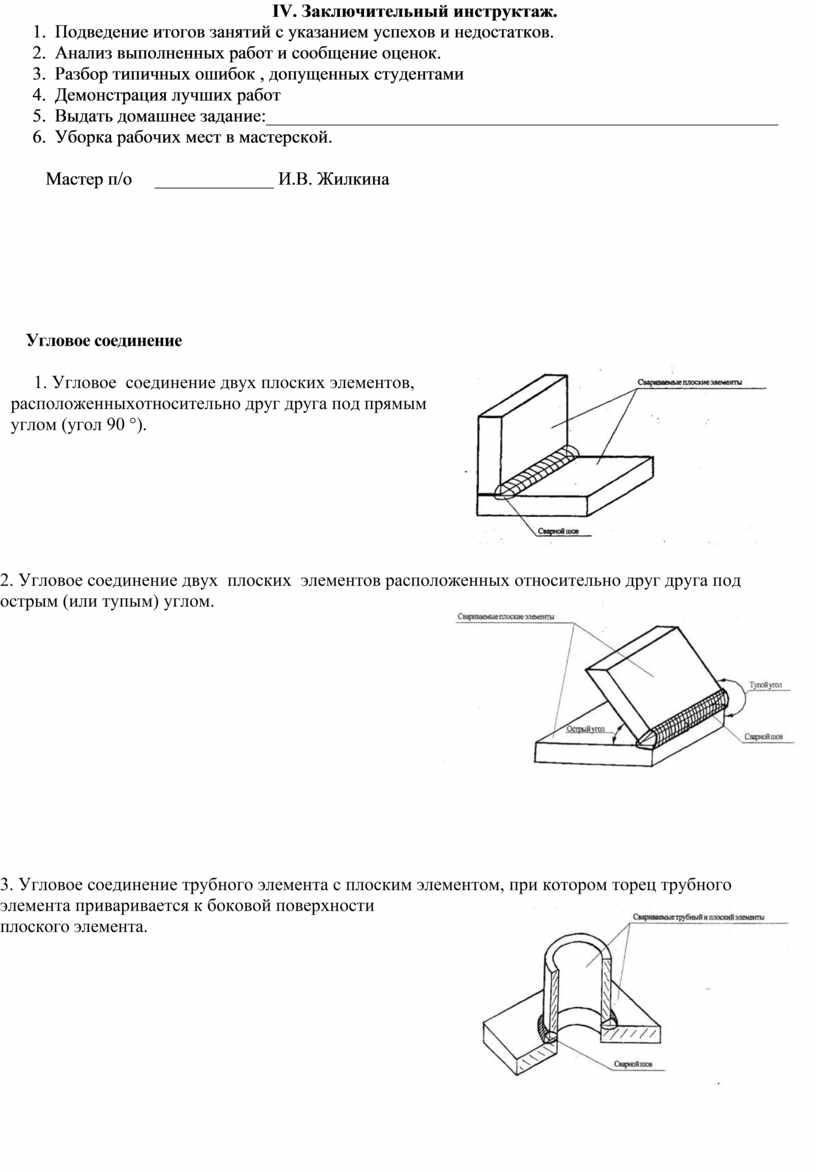

IV. Заключительный инструктаж.
1. Подведение итогов занятий с указанием успехов и недостатков.
2. Анализ выполненных работ и сообщение оценок.
3. Разбор типичных ошибок , допущенных студентами
4. Демонстрация лучших работ
5. Выдать домашнее задание:________________________________________________________
6. Уборка рабочих мест в мастерской.
Мастер п/о _____________ И.В. Жилкина
Угловое соединение
1. Угловое соединение двух плоских элементов, расположенныхотносительно друг друга под прямым углом (угол 90 °).
2. Угловое соединение двух плоских элементов
расположенных относительно друг друга под острым (или тупым) углом.
3. Угловое соединение трубного элемента с плоским
элементом, при котором торец трубного элемента приваривается к боковой
поверхности плоского элемента.

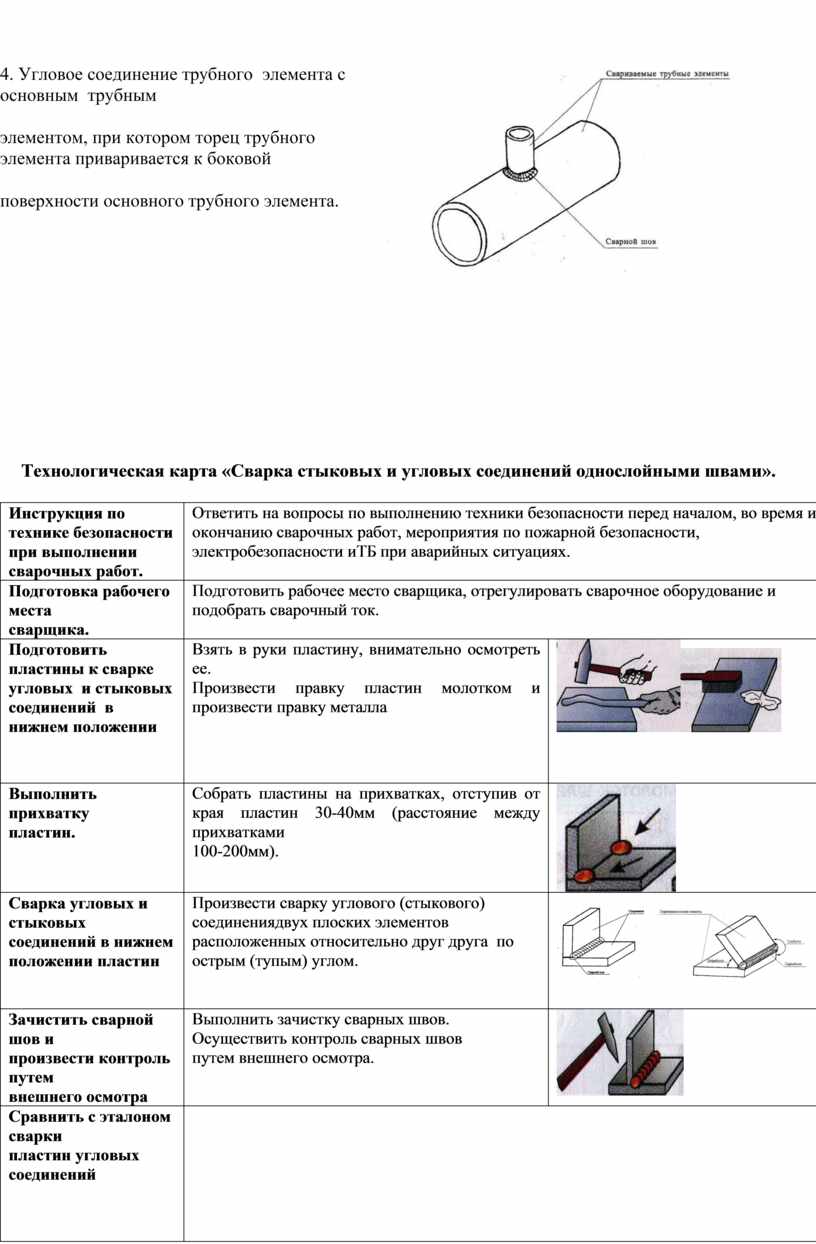

4. Угловое соединение трубного элемента с
основным трубным
элементом, при котором торец трубного элемента приваривается к боковой
поверхности основного трубного элемента.
Технологическая карта «Сварка стыковых и угловых соединений однослойными швами».
|
Инструкция по технике безопасности при выполнении сварочных работ. |
Ответить на вопросы по выполнению техники безопасности перед началом, во время и по окончанию сварочных работ, мероприятия по пожарной безопасности, электробезопасности иТБ при аварийных ситуациях. |
|
|
Подготовка рабочего места сварщика. |
Подготовить рабочее место сварщика, отрегулировать сварочное оборудование и подобрать сварочный ток. |
|
|
Подготовить пластины к сварке угловых и стыковых соединений в нижнем положении |
Взять в руки пластину, внимательно осмотреть ее. Произвести правку пластин молотком и произвести правку металла
|
|
|
Выполнить прихватку пластин. |
Собрать пластины на прихватках, отступив от края пластин 30-40мм (расстояние между прихватками 100-200мм). |
|
|
Сварка угловых и стыковых соединений в нижнем положении пластин |
Произвести сварку углового (стыкового) соединениядвух плоских элементов расположенных относительно друг друга по острым (тупым) углом. |
|
|
Зачистить сварной шов и произвести контроль путем внешнего осмотра |
Выполнить зачистку сварных швов. Осуществить контроль сварных швов путем внешнего осмотра. |
|
|

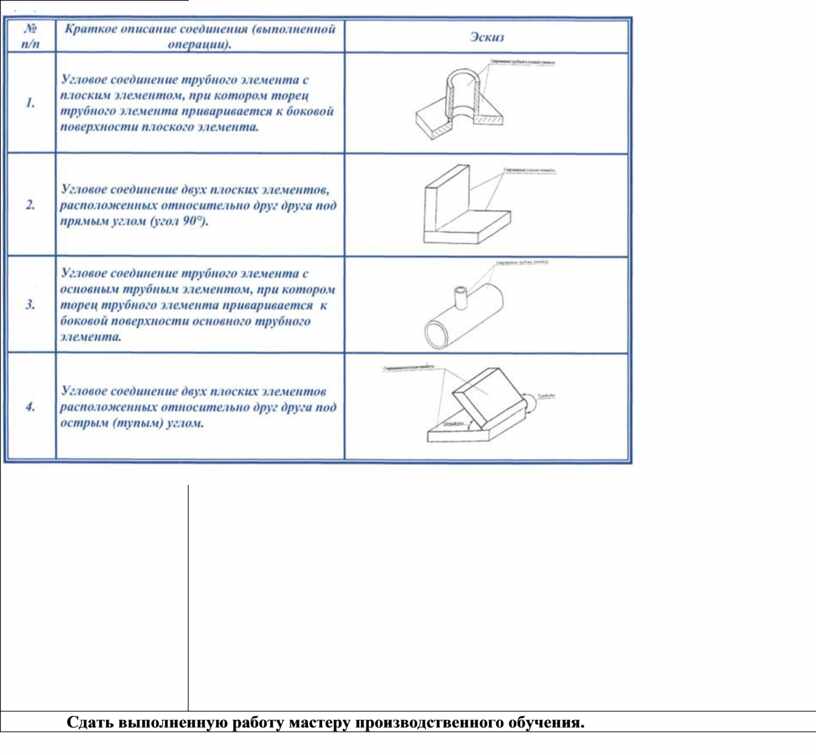

Сравнить с эталоном сварки пластин угловых соединений |
|
|
|
Сдать выполненную работу мастеру производственного обучения. |
||
