Тема: Огляд реляційної моделі даних. Модель «сутність-зв’язок». Поняття відношення, атрибута, ключа, зв’язку. Класифікація зв’язків за множинністю та повнотою.

Урок 38-40

Тема: Огляд реляційної моделі даних. Модель «сутність-зв’язок». Поняття відношення, атрибута, ключа, зв’язку. Класифікація зв’язків за множинністю та повнотою. Правила побудови моделі «сутність-зв’язок» предметної галузі. Поняття таблиці, поля, запису. Основні етапи роботи з базами даних в середовищі системи управління базами даних. Відображення моделі «сутність-зв’язок» на базу даних. Властивості полів, типи даних. Введення даних у таблиці.

Навчальна мета: Засвоїти відомості про роботу з БД і СУБД

Розвивальна мета: Розвивати координацію рухів, зорову пам’ять, вміння працювати з програмами

Виховна мета: Виховувати зосередженість, вміння активно сприймати новий матеріал.

Тип уроку:  Урок вивчення нового матеріалу (лекція)

Структура уроку

I.                   Організаційний момент

II.                Етап орієнтації

III.             Етап проектування

IV.            Етап навчальної діяльності

V.               Робота за ПК

VI.            Контрольно-оцінювальний етап

VII.         Домашнє завдання

Хід уроку

І. Організаційний момент

Сьогодні ми з вами розглянемо тему: «Огляд реляційної моделі даних. Модель «сутність-зв’язок». Поняття відношення, атрибута, ключа, зв’язку. Класифікація зв’язків за множинністю та повнотою. Правила побудови моделі «сутність-зв’язок» предметної галузі. Поняття таблиці, поля, запису. Основні етапи роботи з базами даних в середовищі системи управління базами даних. Відображення моделі «сутність-зв’язок» на базу даних. Властивості полів, типи даних. Введення даних у таблиці.».

II. Етап орієнтації

Мета сьогоднішнього уроку якомога найкраще познайомитися з програмами для роботи з БД і навчитися працювати в СУБД

III. Етап проектування

План уроку

1.        Огляд реляційної моделі даних. Модель «сутність-зв’язок». Правила побудови моделі «сутність-зв’язок» предметної галузі. Класифікація зв’язків за множинністю та повнотою.

2.        Поняття відношення, атрибута, ключа, зв’язку. Поняття таблиці, поля, запису.

3.        Основні етапи роботи з базами даних в середовищі системи управління базами даних. Відображення моделі «сутність-зв’язок» на базу даних. Властивості полів, типи даних. Введення даних у таблиці.

ІV. Етап навчальної діяльності

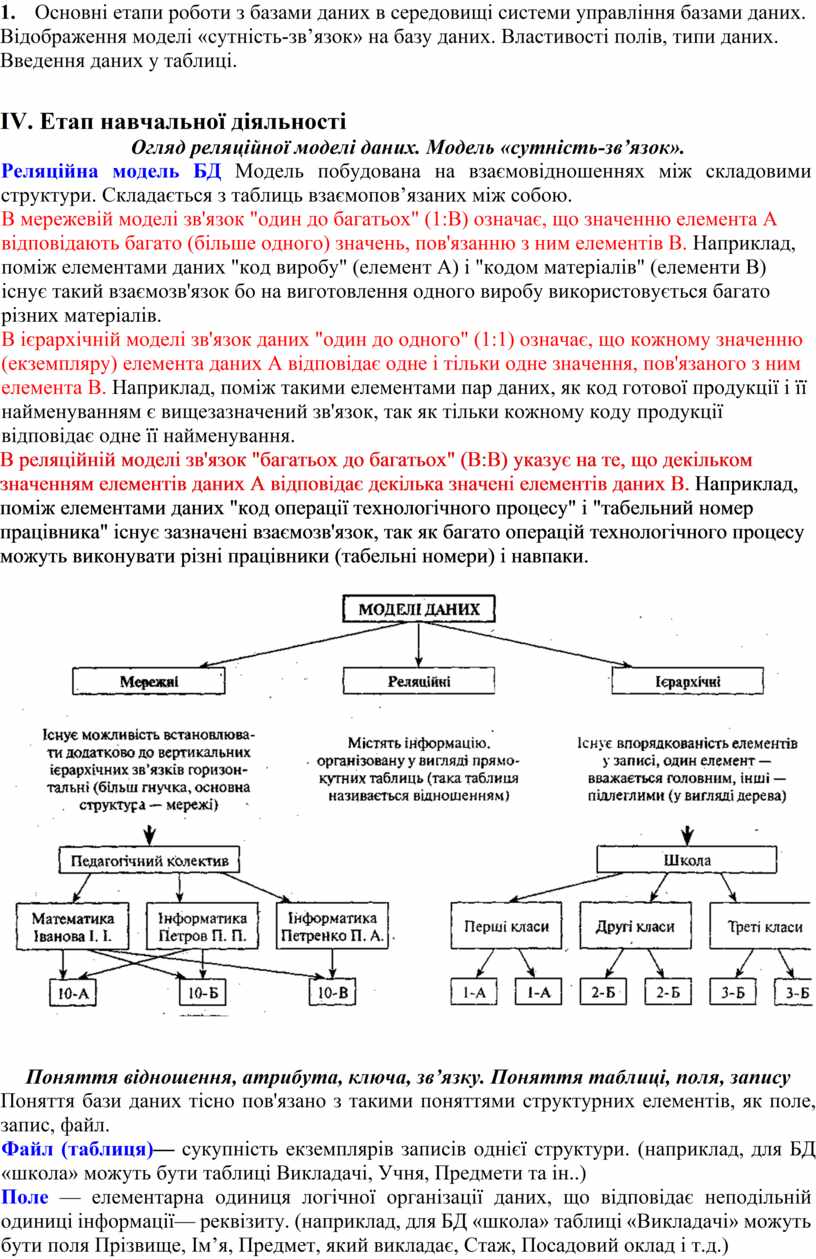

Огляд реляційної моделі даних. Модель «сутність-зв’язок».

Реляційна модель БД Модель побудована на взаємовідношеннях між складовими структури. Складається з таблиць взаємопов’язаних між собою.

В мережевій моделі зв'язок "один до багатьох" (1:В) означає, що значенню елемента А відповідають багато (більше одного) значень, пов'язанню з ним елементів В. Наприклад, поміж елементами даних "код виробу" (елемент А) і "кодом матеріалів" (елементи В) існує такий взаємозв'язок бо на виготовлення одного виробу використовується багато різних матеріалів.

В ієрархічній моделі зв'язок даних "один до одного" (1:1) означає, що кожному значенню (екземпляру) елемента даних А відповідає одне і тільки одне значення, пов'язаного з ним елемента В. Наприклад, поміж такими елементами пар даних, як код готової продукції і її найменуванням є вищезазначений зв'язок, так як тільки кожному коду продукції відповідає одне її найменування.

В реляційній моделі зв'язок "багатьох до багатьох" (В:В) указує на те, що декільком значенням елементів даних А відповідає декілька значені елементів даних В. Наприклад, поміж елементами даних "код операції технологічного процесу" і "табельний номер працівника" існує зазначені взаємозв'язок, так як багато операцій технологічного процесу можуть виконувати різні працівники (табельні номери) і навпаки.

Поняття відношення, атрибута, ключа, зв’язку. Поняття таблиці, поля, запису

Поняття бази даних тісно пов'язано з такими поняттями структурних елементів, як поле, запис, файл.

Файл (таблиця)— сукупність екземплярів записів однієї структури. (наприклад, для БД «школа» можуть бути таблиці Викладачі, Учня, Предмети та ін..)

Поле — елементарна одиниця логічної організації даних, що відповідає неподільній одиниці інформа­ції— реквізиту. (наприклад, для БД «школа» таблиці «Викладачі» можуть бути поля Прізвище, Ім’я, Предмет, який викладає, Стаж, Посадовий оклад і т.д.)

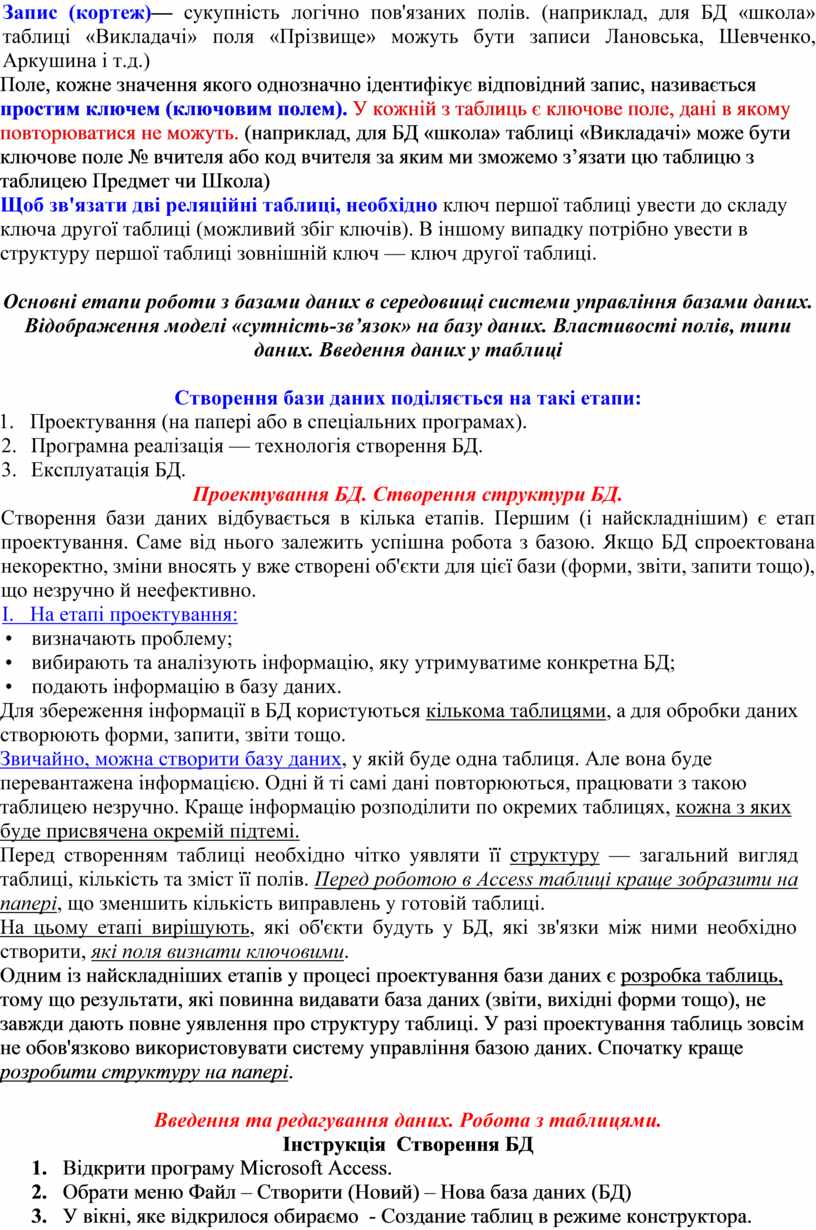

Запис (кортеж)— сукупність логічно пов'язаних полів. (наприклад, для БД «школа» таблиці «Викладачі» поля «Прізвище» можуть бути записи Лановська, Шевченко, Аркушина і т.д.)

Поле, кожне значення якого однозначно ідентифі­кує відповідний запис, називається простим ключем (ключовим полем). У кожній з таблиць є ключове поле, дані в якому повторюватися не можуть. (наприклад, для БД «школа» таблиці «Викладачі» може бути ключове поле № вчителя або код вчителя за яким ми зможемо з’язати цю таблицю з таблицею Предмет чи Школа)

Щоб зв'язати дві реляційні таблиці, необхідно ключ першої таблиці увести до складу ключа другої табли­ці (можливий збіг ключів). В іншому випадку по­трібно увести в структуру першої таблиці зовнішній ключ — ключ другої таблиці.

Основні етапи роботи з базами даних в середовищі системи управління базами даних. Відображення моделі «сутність-зв’язок» на базу даних. Властивості полів, типи даних. Введення даних у таблиці

Створення бази даних поділяється на такі етапи:

1.      Проектування (на папері або в спеціальних про­грамах).

2.      Програмна реалізація — технологія створення БД.

3.      Експлуатація БД.

Проектування БД. Створення структури БД.

Створення бази даних відбувається в кілька етапів. Першим (і найскладнішим) є етап проектування. Саме від нього залежить успішна робота з базою. Якщо БД спроектована некоректно, зміни вносять у вже створені об'єкти для цієї бази (форми, звіти, запити тощо), що незручно й неефективно.

І.   На етапі проектування:

•       визначають проблему;

•       вибирають та аналізують інформацію, яку утри­муватиме конкретна БД;

•       подають інформацію в базу даних.

Для збереження інформації в БД користуються кількома таблицями, а для обробки даних створюють форми, запити, звіти тощо.

Звичайно, можна створити базу даних, у якій буде одна таблиця. Але вона буде перевантажена інфор­мацією. Одні й ті самі дані повторюються, працюва­ти з такою таблицею незручно. Краще інформацію розподілити по окремих таблицях, кожна з яких буде присвячена окремій підтемі.

Перед створенням таблиці необхідно чітко уявляти її структуру — загальний вигляд таблиці, кількість та зміст її полів. Перед роботою в Access таблиці краще зобразити на папері, що зменшить кількість виправ­лень у готовій таблиці.

На цьому етапі вирішують, які об'єкти будуть у БД, які зв'язки між ними необхідно створити, які поля визнати ключовими.

Одним із найскладніших етапів у процесі проектування бази даних є розробка таблиць, тому що результати, які повинна видавати база даних (звіти, вихідні форми тощо), не завжди дають повне уявлення про структуру таблиці. У разі проектування таблиць зовсім не обов'язково використовувати систему управління базою даних. Спочатку краще розробити структуру на папері.

Введення та редагування даних. Робота з таблицями.

Інструкція  Створення БД

1. Відкрити програму Microsoft Access.
2. Обрати меню Файл – Створити (Новий) – Нова база даних (БД)
3. У вікні, яке відкрилося обираємо  - Создание таблиц в режиме конструктора.

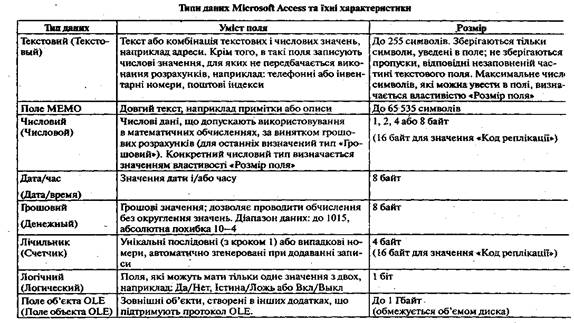

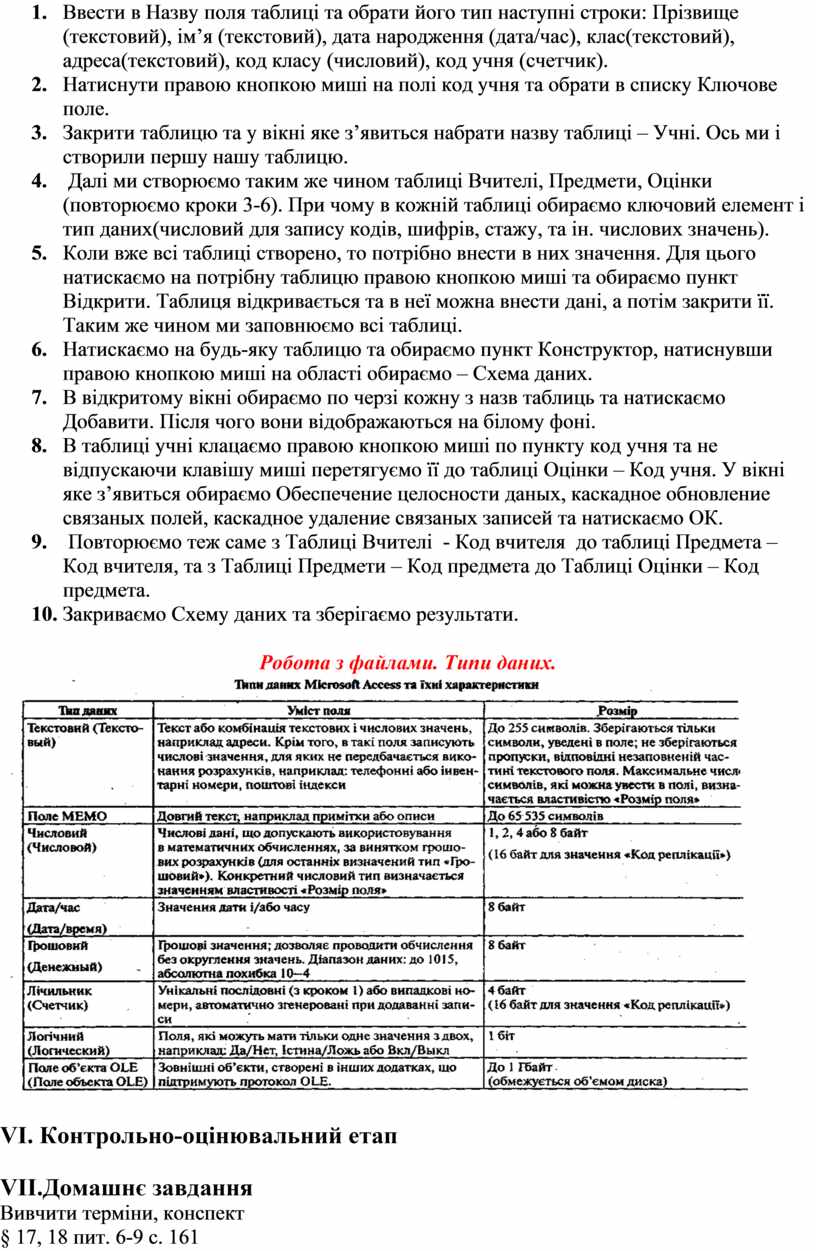

4. Ввести в Назву поля таблиці та обрати його тип наступні строки: Прізвище (текстовий), ім’я (текстовий), дата народження (дата/час), клас(текстовий), адреса(текстовий), код класу (числовий), код учня (счетчик).
5. Натиснути правою кнопкою миші на полі код учня та обрати в списку Ключове поле.
6. Закрити таблицю та у вікні яке з’явиться набрати назву таблиці – Учні. Ось ми і створили першу нашу таблицю.
7.  Далі ми створюємо таким же чином таблиці Вчителі, Предмети, Оцінки (повторюємо кроки 3-6). При чому в кожній таблиці обираємо ключовий елемент і тип даних(числовий для запису кодів, шифрів, стажу, та ін. числових значень).
8. Коли вже всі таблиці створено, то потрібно внести в них значення. Для цього  натискаємо на потрібну таблицю правою кнопкою миші та обираємо пункт Відкрити. Таблиця відкривається та в неї можна внести дані, а потім закрити її. Таким же чином ми заповнюємо всі таблиці.
9. Натискаємо на будь-яку таблицю та обираємо пункт Конструктор, натиснувши правою кнопкою миші на області обираємо – Схема даних.
10. В відкритому вікні обираємо по черзі кожну з назв таблиць та натискаємо Добавити. Після чого вони відображаються на білому фоні.
11. В таблиці учні клацаємо правою кнопкою миші по пункту код учня та не відпускаючи клавішу миші перетягуємо її до таблиці Оцінки – Код учня. У вікні яке з’явиться обираємо Обеспечение целосности даных, каскадное обновление связаных полей, каскадное удаление связаных записей та натискаємо ОК.
12.  Повторюємо теж саме з Таблиці Вчителі  - Код вчителя  до таблиці Предмета – Код вчителя, та з Таблиці Предмети – Код предмета до Таблиці Оцінки – Код предмета.
13. Закриваємо Схему даних та зберігаємо результати.

Робота з файлами. Типи даних.

VI. Контрольно-оцінювальний етап

VII.Домашнє завдання

Вивчити терміни, конспект

§ 17, 18 пит. 6-9 с. 161
