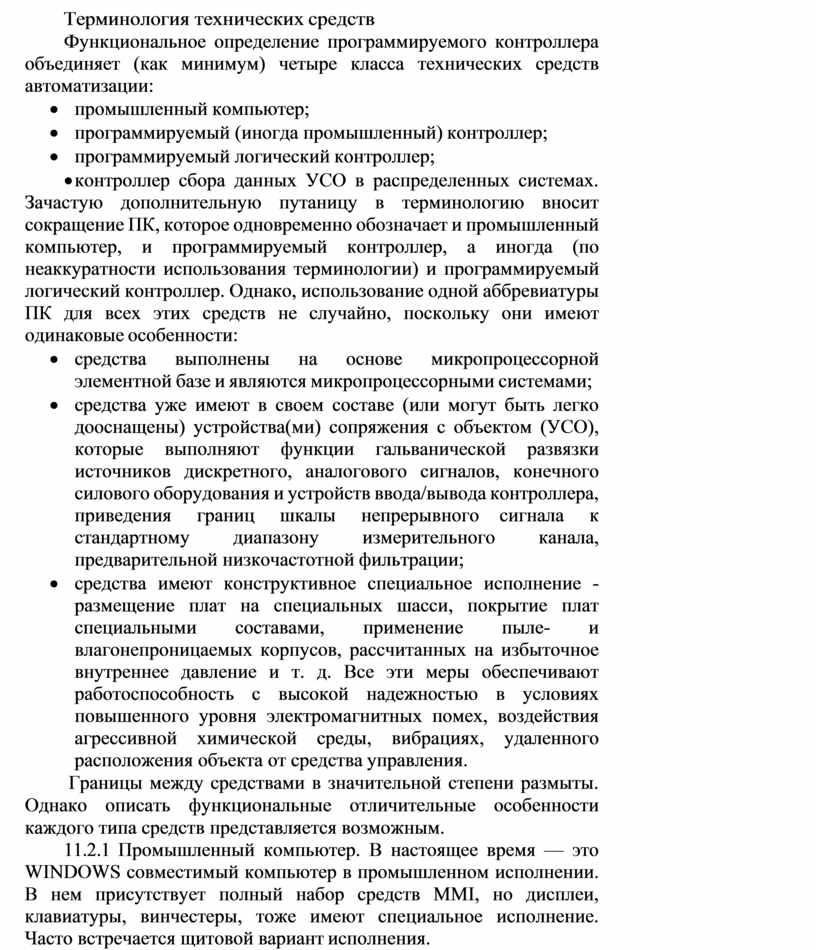

Терминология технических средств
Функциональное определение программируемого контроллера объединяет (как минимум) четыре класса технических средств автоматизации:
· промышленный компьютер;
· программируемый (иногда промышленный) контроллер;
· программируемый логический контроллер;
·контроллер сбора данных УСО в распределенных системах. Зачастую дополнительную путаницу в терминологию вносит сокращение ПК, которое одновременно обозначает и промышленный компьютер, и программируемый контроллер, а иногда (по неаккуратности использования терминологии) и программируемый логический контроллер. Однако, использование одной аббревиатуры ПК для всех этих средств не случайно, поскольку они имеют одинаковые особенности:
· средства выполнены на основе микропроцессорной элементной базе и являются микропроцессорными системами;
· средства уже имеют в своем составе (или могут быть легко дооснащены) устройства(ми) сопряжения с объектом (УСО), которые выполняют функции гальванической развязки источников дискретного, аналогового сигналов, конечного силового оборудования и устройств ввода/вывода контроллера, приведения границ шкалы непрерывного сигнала к стандартному диапазону измерительного канала, предварительной низкочастотной фильтрации;
· средства имеют конструктивное специальное исполнение - размещение плат на специальных шасси, покрытие плат специальными составами, применение пыле- и влагонепроницаемых корпусов, рассчитанных на избыточное внутреннее давление и т. д. Все эти меры обеспечивают работоспособность с высокой надежностью в условиях повышенного уровня электромагнитных помех, воздействия агрессивной химической среды, вибрациях, удаленного расположения объекта от средства управления.
Границы между средствами в значительной степени размыты. Однако описать функциональные отличительные особенности каждого типа средств представляется возможным.
11.2.1 Промышленный компьютер. В настоящее время — это WINDOWS совместимый компьютер в промышленном исполнении. В нем присутствует полный набор средств MMI, но дисплеи, клавиатуры, винчестеры, тоже имеют специальное исполнение. Часто встречается щитовой вариант исполнения.

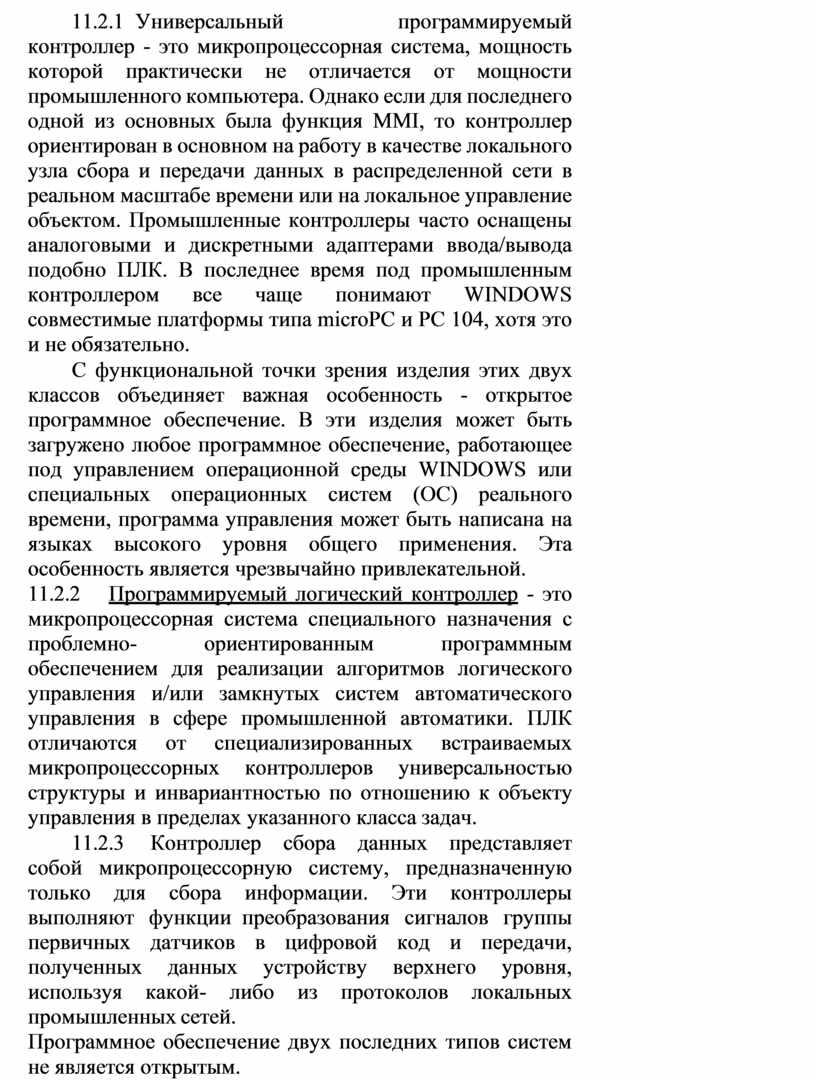

11.2.2 Универсальный программируемый контроллер - это микропроцессорная система, мощность которой практически не отличается от мощности промышленного компьютера. Однако если для последнего одной из основных была функция MMI, то контроллер ориентирован в основном на работу в качестве локального узла сбора и передачи данных в распределенной сети в реальном масштабе времени или на локальное управление объектом. Промышленные контроллеры часто оснащены аналоговыми и дискретными адаптерами ввода/вывода подобно ПЛК. В последнее время под промышленным контроллером все чаще понимают WINDOWS совместимые платформы типа microPC и PC 104, хотя это и не обязательно.
С функциональной точки зрения изделия этих двух классов объединяет важная особенность - открытое программное обеспечение. В эти изделия может быть загружено любое программное обеспечение, работающее под управлением операционной среды WINDOWS или специальных операционных систем (ОС) реального времени, программа управления может быть написана на языках высокого уровня общего применения. Эта особенность является чрезвычайно привлекательной.
11.2.3 Программируемый логический контроллер - это микропроцессорная система специального назначения с проблемно- ориентированным программным обеспечением для реализации алгоритмов логического управления и/или замкнутых систем автоматического управления в сфере промышленной автоматики. ПЛК отличаются от специализированных встраиваемых микропроцессорных контроллеров универсальностью структуры и инвариантностью по отношению к объекту управления в пределах указанного класса задач.
11.2.4 Контроллер сбора данных представляет собой микропроцессорную систему, предназначенную только для сбора информации. Эти контроллеры выполняют функции преобразования сигналов группы первичных датчиков в цифровой код и передачи, полученных данных устройству верхнего уровня, используя какой- либо из протоколов локальных промышленных сетей.
Программное обеспечение двух последних типов систем не является открытым.
