ТЕСТ Чтение чертежей и технологической документации электросварщика

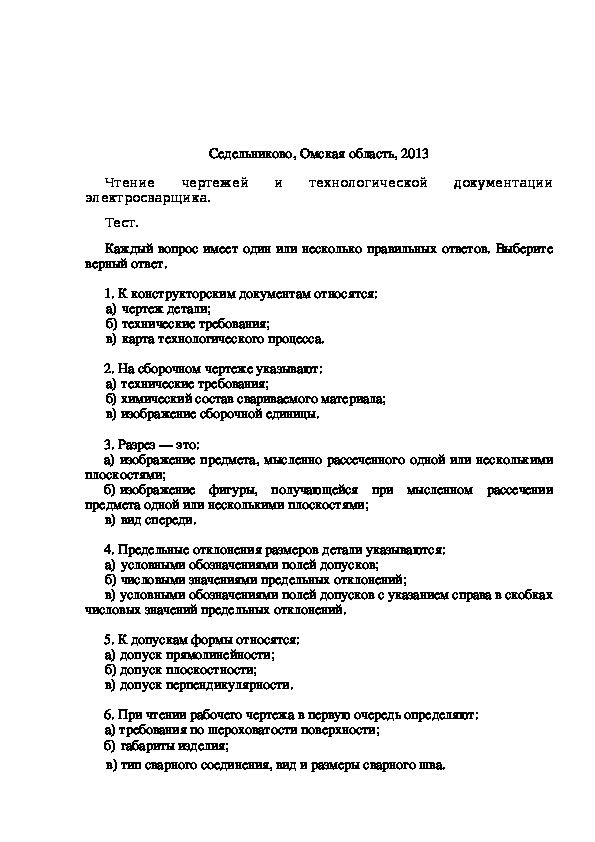

бюджетное образовательное учреждение Омской области начального профессионального образования «Профессиональное училище № 65». Материал разрешён автором для публикации на сайте «Знанио» ТЕСТ Чтение чертежей и технологической документации электросварщика МДК 02.01. Оборудование, техника и технология электросварки   ПМ.02.  Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях  по профессии 150709.02 Сварщик (электросварочные и газосварочные работы) Составил: Баранов Владимир Ильич мастер производственного обученияСедельниково, Омская область, 2013 Чтение чертежей и технологической документации электросварщика. Тест. Каждый вопрос имеет один или несколько правильных ответов. Выберите верный ответ. 1. К конструкторским документам относятся: а) чертеж детали; б) технические требования; в) карта технологического процесса. 2. На сборочном чертеже указывают: а) технические требования; б) химический состав свариваемого материала; в) изображение сборочной единицы. 3. Разрез — это: а) изображение предмета, мысленно рассеченного одной или несколькими б) изображение   фигуры,   получающейся   при   мысленном   рассечении предмета одной или несколькими плоскостями; плоскостями; в) вид спереди. 4. Предельные отклонения размеров детали указываются: а) условными обозначениями полей допусков; б) числовыми значениями предельных отклонений; в) условными обозначениями полей допусков с указанием справа в скобках числовых значений предельных отклонений. 5. К допускам формы относятся: а) допуск прямолинейности; б) допуск плоскостности; в) допуск перпендикулярности. 6. При чтении рабочего чертежа в первую очередь определяют: а) требования по шероховатости поверхности;  б) габариты изделия;       в) тип сварного соединения, вид и размеры сварного шва.7. 8.  К технологической документации относятся: а)спецификация; б) технологическая инструкция; в)карта технологического процесса.  В карте технологического процесса указывают: а) данные о режимах сварки; б) паспортные данные оборудования; в) приспособления и инструменты. 9. Технологическая инструкция содержит: а) описание приемов работы; б) описание физических и химических явлений; в) данные о режимах сварки.    10.  По карте технологического процесса можно определить: а)  необходимое сварочное оборудование; б) время на выполнение операции; в) средства пожаротушения. Эталон ответа: вопрос ответ 1 а, б 2 в 3 а 4 а, б, в 5 а, б 6 б, в 7 б, в 8 а, б, в 9 а, б 10 а, б Критерии оценок тестирования: Оценка «отлично»  9­10 правильных ответов или 90­100% из 10 предложенных вопросов; Оценка «хорошо»   7­8 правильных ответов или 70­89% из 10 предложенных  вопросов; Оценка «удовлетворительно»  5­6 правильных ответов или 50­69% из 10  предложенных вопросов; Оценка неудовлетворительно»   0­4 правильных ответов или 0­49% из 10  предложенных вопросов.Список использованной литературы 1 Галушкина В.Н. Технология производства сварных конструкций:  учебник для нач. проф. образования. – М.: Издательский центр  «Академия», 2012; 2 Овчинников В.В. Технология ручной дуговой и плазменной сварки и  резки металлов: учебник для нач. проф. образования. – М.:  Издательский центр «Академия», 2010; 3 Маслов В.И. Сварочные работы6 Учеб. для нач. проф. образования –  М.: Издательский центр «Академия», 2009; 4 Овчинников В.В. Оборудование, техника и технология сварки и резки  металлов: учебник – М.: КНОРУС, 2010; 5 Куликов О.Н. Охрана труда при производстве сварочных работ: учеб.  пособие для нач. проф. образования – М.: Издательский центр  «Академия», 2006; 6 Виноградов В.С. Электрическая дуговая сварка: учебник для нач. проф. образования – М.: Издательский центр «Академия», 2010.
