ТЕСТ Допуски формы и расположения поверхностей

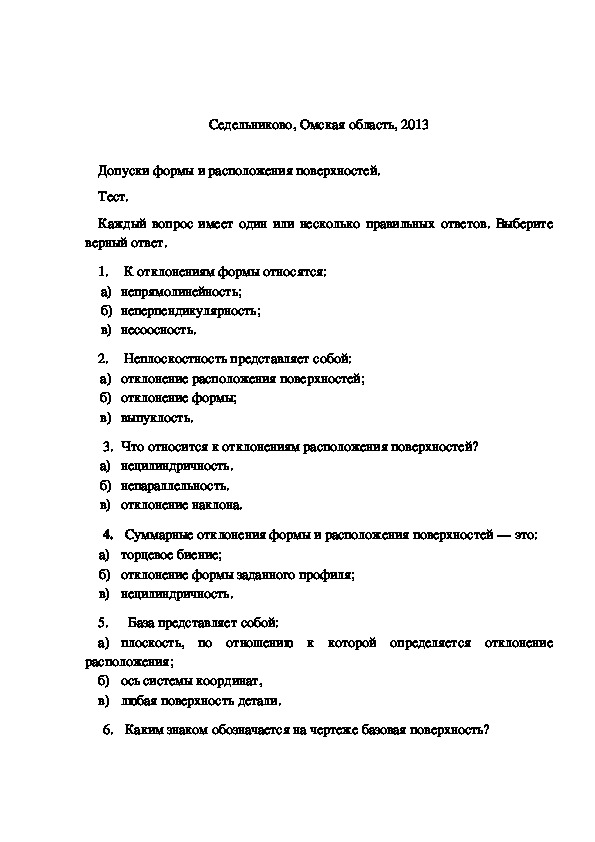

бюджетное образовательное учреждение Омской области начального профессионального образования «Профессиональное училище № 65». Материал разрешён автором для публикации на сайте «Знанио» ТЕСТ Допуски формы и расположения поверхностей МДК 02.01. Оборудование, техника и технология электросварки   ПМ.02.  Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях  по профессии 150709.02 Сварщик (электросварочные и газосварочные работы) Составил: Баранов Владимир Ильич мастер производственного обученияСедельниково, Омская область, 2013 Допуски формы и расположения поверхностей. Тест. Каждый вопрос имеет один или несколько правильных ответов. Выберите верный ответ.  К отклонениям формы относятся: 1. а) непрямолинейность; б) неперпендикулярность; в) несоосность.  Неплоскостность представляет собой: 2. а) отклонение расположения поверхностей; б) отклонение формы; в) выпуклость. 3. Что относится к отклонениям расположения поверхностей? а) нецилиндричность. б) непараллельность. в) отклонение наклона.  Суммарные отклонения формы и расположения поверхностей — это: 4. а) торцевое биение; б) отклонение формы заданного профиля; в) нецилиндричность.   База представляет собой: 5. а) плоскость,   по   отношению   к   которой   определяется   отклонение расположения; б) ось системы координат, в) любая поверхность детали. 6.  Каким знаком обозначается на чертеже базовая поверхность?7.  Как обозначается на чертеже допуск цилиндричности?         8.  Расшифруйте условное обозначение на чертеже. а)Допуск плоскостности относительно поверхности ра­ вен 0,02 мм. б) Допуск перпендикуляр­ ности поверхности А равен 0,02 мм. в) Допуск перпендикуляр­ ности поверхности относи­ тельно поверхности А. 9.  Что означает знак?                                а) Плоскостность 0,2 мм на площади (50x100) мм2. б) Круглость 0,2 мм при диа­ метре 50 мм и длине 100 мм.в)  Допуск формы заданной поверхности. 10. Числовое значение допуска, указанное в рамке, относится: а)  ко всей длине поверхности; б) к участку поверхности, обозначенному штрихпунктир­ ной линией; в) к участку, расположенно­ му от начала до середины по­ верхности. Эталон ответа: вопрос ответ 1 а 2 в 3 б, в 4 а, б 5 а 6 в 7 в 8 б 9 а 10 а Критерии оценок тестирования: Оценка «отлично»  9­10 правильных ответов или 90­100% из 10 предложенных вопросов; Оценка «хорошо»     7­8 правильных ответов или 70­89% из 10 предложенных вопросов; Оценка   «удовлетворительно»     5­6   правильных   ответов   или   50­69%   из   10 предложенных вопросов; Оценка   неудовлетворительно»     0­4  правильных   ответов   или  0­49%   из  10 предложенных вопросов.Список использованной литературы 1 Галушкина В.Н. Технология производства сварных конструкций:  учебник для нач. проф. образования. – М.: Издательский центр  «Академия», 2012; 2 Овчинников В.В. Технология ручной дуговой и плазменной сварки и  резки металлов: учебник для нач. проф. образования. – М.:  Издательский центр «Академия», 2010; 3 Маслов В.И. Сварочные работы6 Учеб. для нач. проф. образования –  М.: Издательский центр «Академия», 2009; 4 Овчинников В.В. Оборудование, техника и технология сварки и резки  металлов: учебник – М.: КНОРУС, 2010; 5 Куликов О.Н. Охрана труда при производстве сварочных работ: учеб.  пособие для нач. проф. образования – М.: Издательский центр  «Академия», 2006; 6 Виноградов В.С. Электрическая дуговая сварка: учебник для нач. проф. образования – М.: Издательский центр «Академия», 2010.
