ТЕСТ Размерная точность и предельные отклонения размеров

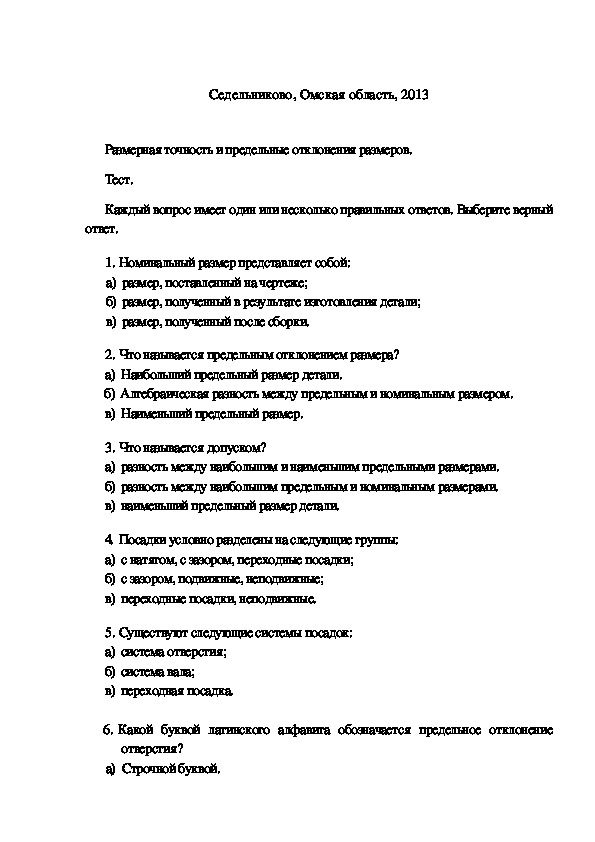

бюджетное образовательное учреждение Омской области начального профессионального образования «Профессиональное училище № 65». ТЕСТ Размерная точность и предельные отклонения размеров МДК 02.01. Оборудование, техника и технология электросварки   ПМ.02.  Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях  по профессии 150709.02 Сварщик (электросварочные и газосварочные работы) Составил: Баранов Владимир Ильич мастер производственного обученияСедельниково, Омская область, 2013 Размерная точность и предельные отклонения размеров. Тест. Каждый вопрос имеет один или несколько правильных ответов. Выберите верный ответ. 1. Номинальный размер представляет собой: а) размер, поставленный на чертеже; б) размер, полученный в результате изготовления детали; в) размер, полученный после сборки. 2. Что называется предельным отклонением размера? а) Наибольший предельный размер детали. б) Алгебраическая разность между предельным и номинальным размером. в) Наименьший предельный размер. 3. Что называется допуском? а) разность между наибольшим и наименьшим предельными размерами. б) разность между наибольшим предельным и номинальным размерами. в) наименьший предельный размер детали. 4. Посадки условно разделены на следующие группы: а) с натягом, с зазором, переходные посадки; б) с зазором, подвижные, неподвижные; в) переходные посадки, неподвижные. 5. Существуют следующие системы посадок: а) система отверстия; б) система вала; в) переходная посадка. 6. Какой   буквой   латинского   алфавита   обозначается   предельное   отклонение отверстия? а) Строчной буквой.б) Прописной буквой. в) Можно обозначать строчной и прописной буквой. 7. Что обозначает цифра, стоящая после буквенного обозначения предельного отклонения? а) Размер детали. б) Номер квалитета. в) Предельное отклонение. 8. Как осуществляются посадки в системе отверстия? а) За счет изменения размера отверстия или вала; б) За счет изменения размера вала; в) За счет изменения размера отверстия. 9. Указанный на чертеже размер — 70 D б — означает: а) 70 — номинальный размер, D — предельное отклонение, 6 — номер  квалитета; б) 6 — предельное отклонение, D — квалитет, 70 — действительный размер; в) 70 — наибольший размер, D — нижнее отклонение, 6 —номер квалитета. 10. Действительный размер детали: а) устанавливается измерением; б) указывается на чертеже; в) определяется расчетом. Эталон ответа: вопрос ответ 1 а 2 б 3 а 4 а 5 а, б 6 б 7 б 8 б 9 а 10 а Критерии оценок тестирования: Оценка «отлично»  9­10 правильных ответов или 90­100% из 10 предложенных вопросов; Оценка «хорошо»     7­8 правильных ответов или 70­89% из 10 предложенных вопросов; Оценка   «удовлетворительно»     5­6   правильных   ответов   или   50­69%   из   10 предложенных вопросов;Оценка неудовлетворительно»   0­4 правильных ответов или 0­49% из 10 предложенных вопросов. Список использованной литературы 1 Галушкина В.Н. Технология производства сварных конструкций:  учебник для нач. проф. образования. – М.: Издательский центр  «Академия», 2012; 2 Овчинников В.В. Технология ручной дуговой и плазменной сварки и  резки металлов: учебник для нач. проф. образования. – М.:  Издательский центр «Академия», 2010; 3 Маслов В.И. Сварочные работы6 Учеб. для нач. проф. образования –  М.: Издательский центр «Академия», 2009; 4 Овчинников В.В. Оборудование, техника и технология сварки и резки  металлов: учебник – М.: КНОРУС, 2010; 5 Куликов О.Н. Охрана труда при производстве сварочных работ: учеб.  пособие для нач. проф. образования – М.: Издательский центр  «Академия», 2006; 6 Виноградов В.С. Электрическая дуговая сварка: учебник для нач. проф. образования – М.: Издательский центр «Академия», 2010.
