Типы диаграмм

Типы диаграмм

Microsoft Excel позволяет создавать множество различных типов графиков: линейчатая диаграмма, гистограмма, линейный график, круговая и пузырьковая диаграмма, точечная и биржевая диаграмма, кольцевая и лепестковая, диаграмма с областями и диаграмма-поверхность и т.д.

Гистограмма – это один из наиболее распространенных типов диаграмм. Гистограммы используют вертикальные столбцы для представления данных. Их можно применять в самых различных ситуациях, но чаще всего они используются для сравнения значений.

График, наряду с гистограммами, также очень популярен. Графики идеальны в отображении изменения непрерывных данных, а также для демонстрации трендов. Точки на графике соединяются линиями, позволяя увидеть динамику с течением времени.

Круговая диаграмма подходит для демонстрации пропорций, т.е. части чего-то относительно целого. Каждое значение представлено в виде доли (сектора) от суммы всех значений (круга). Круговая диаграмма строится для одного ряда данных и, как правило, содержит до 5-12 секторов. Такой подход очень полезен, когда нужно сравнить данные друг с другом.

Значения, используемые для построения круговой диаграммы, должны быть положительными. В противном случае Excel преобразует их в положительные, автоматически отбросив знак «минус».

Вторичная гистограмма или вторичная круговая диаграмма применяется для подробной детализации одного из секторов круговой диаграммы. Данный способ визуализации помогает упростить и детализировать просмотр небольших областей диаграммы.

Пример вторичной гистограммы:

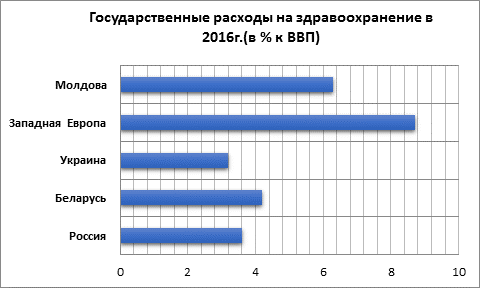

Линейчатая диаграмма – это та же гистограмма, повернутая на 90 градусов, т.е. для представления информации используются не вертикальные столбцы, а горизонтальные.

Диаграмма с областями очень похожа на графики, за исключением того, что области под линиями заполнены цветом.

Точечная диаграмма показывает отношения между численными значениями в нескольких рядах данных или отображает две группы чисел как один ряд координат x и y.

Точечная диаграмма имеет две оси значений, при этом одни числовые значения выводятся вдоль горизонтальной оси X, а другие — вдоль вертикальной оси Y.

Точечные диаграммы обычно используются для иллюстрации и сравнения числовых значений, например научных, статистических или технических данных. По сути, точечная диаграмма соответствует понятию график в математике (например: график функции).

Поверхностные диаграммы в Excel позволяют представить информацию в виде 3D перспективы. Лучше всего эти диаграммы подходят для больших объемов данных, чтобы видеть сразу весь спектр информации.

Лепестковая диаграмма по внешнему виду напоминает паутину или звезду. Достаточно специфическое изображение, позволяющее отображать данные каждой категории вдоль отдельной оси. Каждая ось начинается в центре рисунка и заканчивается на внешнем круге.

Лепестковая диаграмма – разновидность круговой, которая отлично подходит для представления данных, сгруппированных по определенному признаку (по годам, месяцам, категории товаров и т.п.).

В каких ситуациях полезна именно лепестковая диаграмма:

Ø нужна максимальная наглядность;

Ø необходимо проиллюстрировать изменчивость показателей сразу по нескольким направлениям;

Ø важно показать на одном графике зависимость переменных величин от набора стабильных значений.

Пузырьковая диаграмма – это разновидность точечной диаграммы, в которой точки данных заменены пузырьками, причем их размер служит дополнительным (третьим) измерением данных. На пузырьковой диаграмме, как и на точечной, нет оси категорий – и горизонтальная, и вертикальная оси являются осями значений. В дополнение к значениям X и значениям Y, наносимым на точечную диаграмму, на пузырьковой диаграмме показаны также значения Z (размер).

Для того чтобы правильно выбрать тип диаграммы, необходимо в первую очередь четко сформулировать конкретную идею, которую необходимо донести до аудитории при помощи диаграммы. Выбор правильного типа диаграммы целиком и полностью зависит от того, насколько четко вы представляете себе, что вы хотите ею сказать. Тип диаграммы определяет тот смысл, который вы хотите в диаграмму вложить.
