Тема занятия: «Слесарные операции, выполняемые при подготовке металла к сварке: разметка, резка, рубка, гибка и правка металла. Требования безопасности труда при подготовке металла к сварке.»
Потоковая лекция
МДК 01.03 Подготовительные и сборочные операции перед сваркой
Государственное бюджетное профессиональное образовательное учреждение Московской области «Колледж «Коломна»
Преподаватель Грабарова Наталья Владимировна

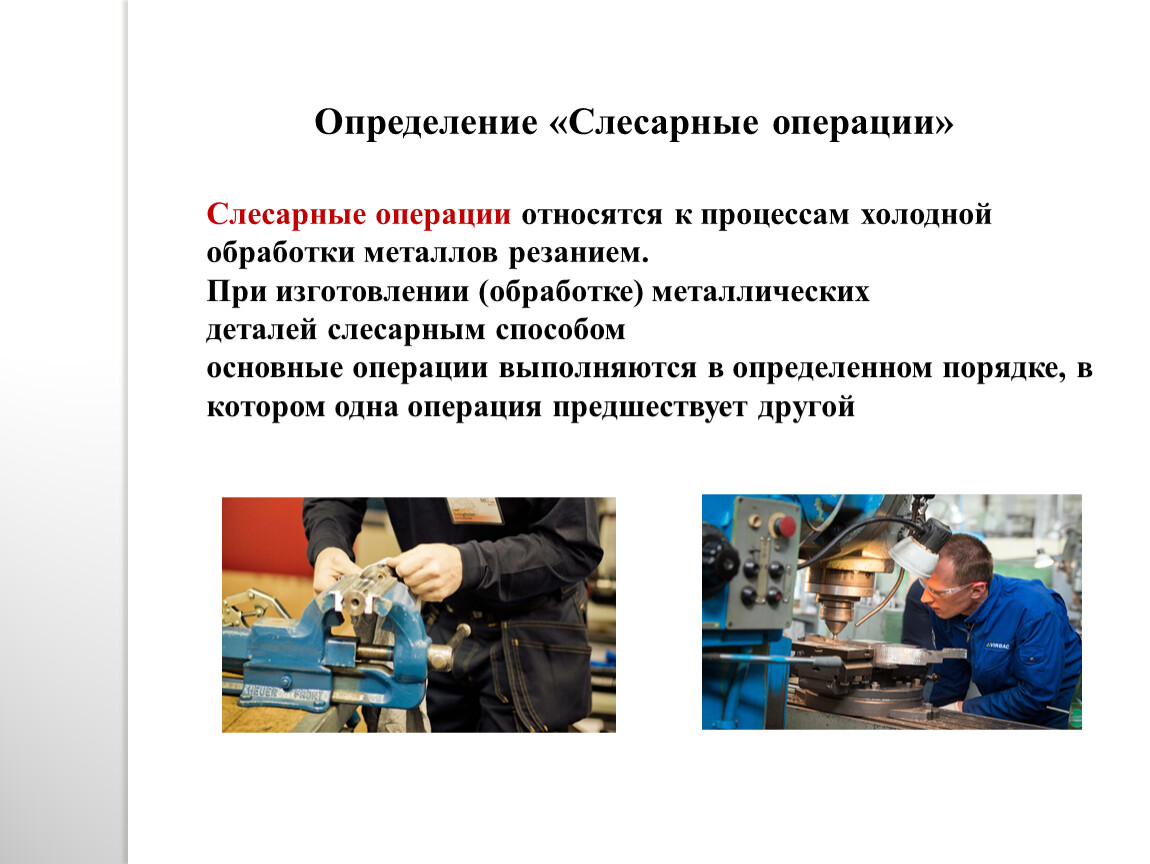

Определение «Слесарные операции»
Слесарные операции относятся к процессам холодной обработки металлов резанием. При изготовлении (обработке) металлических деталей слесарным способом основные операции выполняются в определенном порядке, в котором одна операция предшествует другой

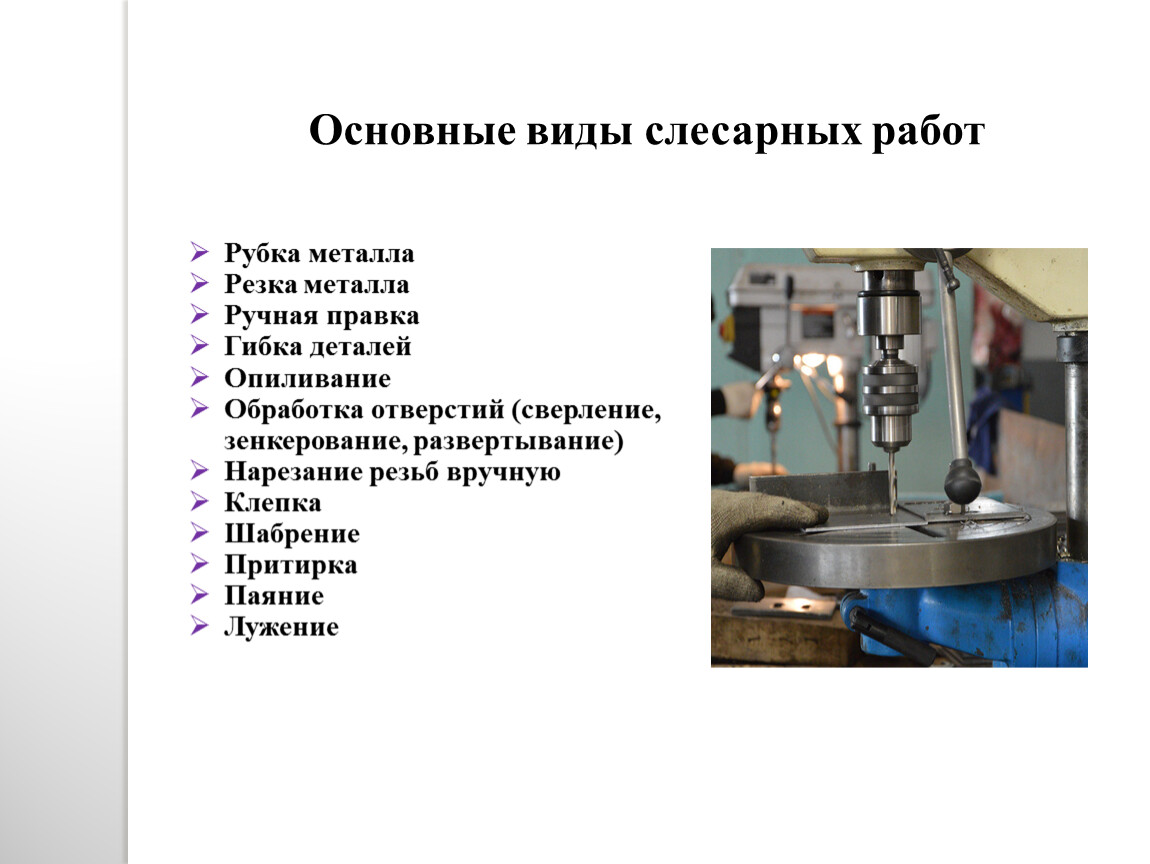

Рубка металла
Резка металла
Ручная правка
Гибка деталей
Опиливание
Обработка отверстий (сверление, зенкерование, развертывание)
Нарезание резьб вручную
Клепка
Шабрение
Притирка
Паяние
Лужение
Основные виды слесарных работ
Разметка;
Правка;
Резка;
Зачистка;
Подогрев;
Гибка;
Обработка кромок

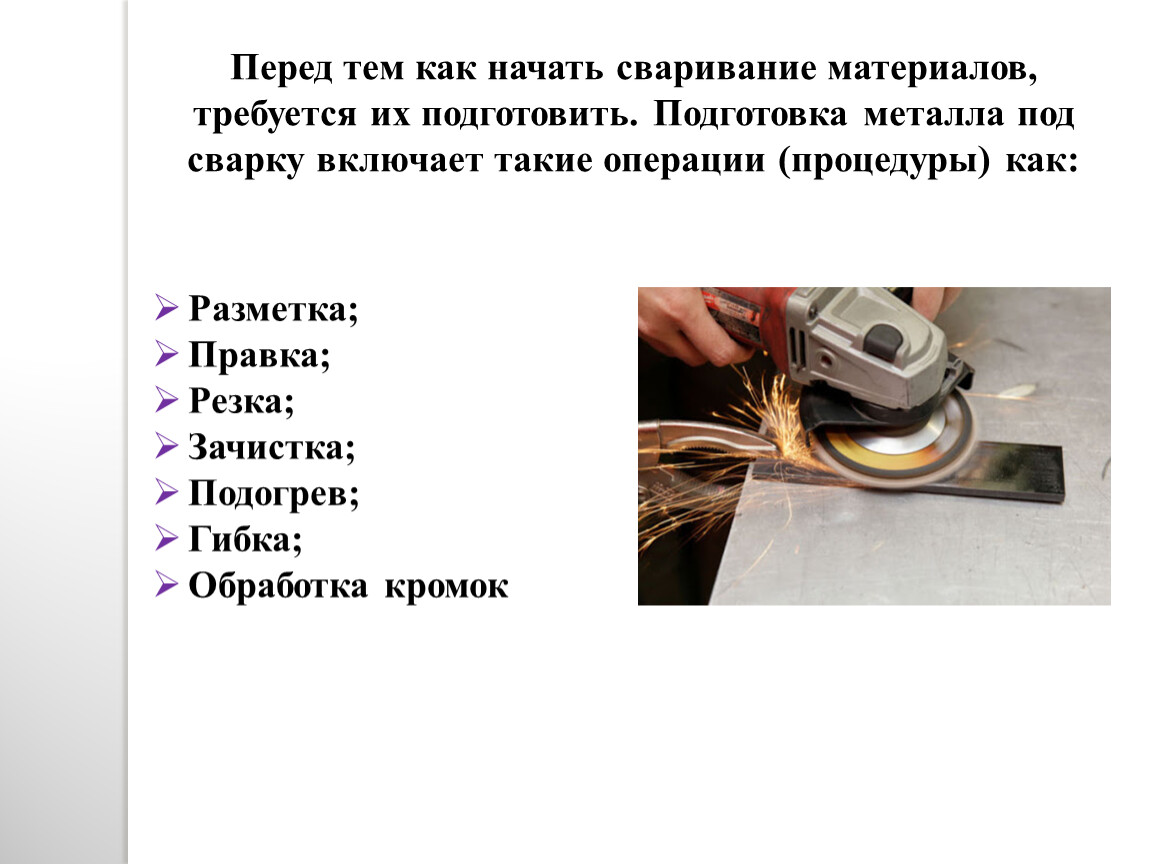

Перед тем как начать сваривание материалов, требуется их подготовить. Подготовка металла под сварку включает такие операции (процедуры) как:

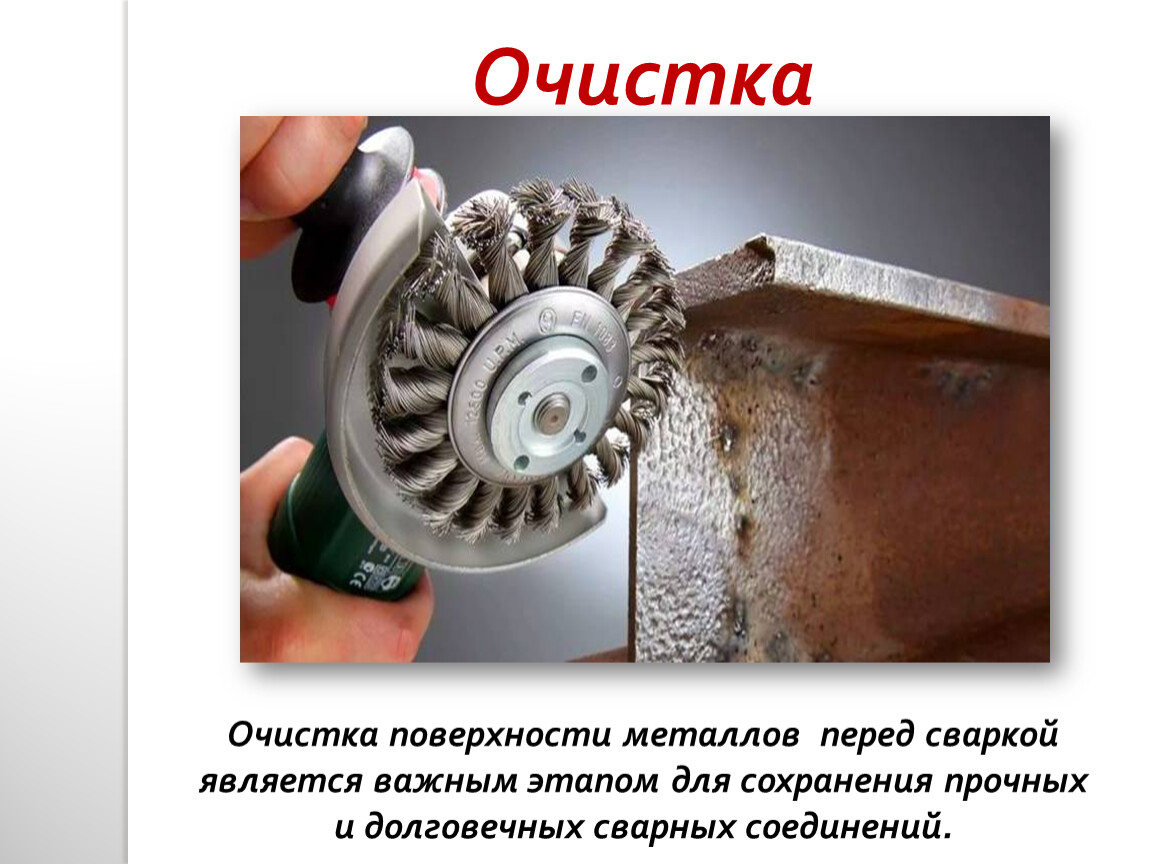

Очистка
Очистка поверхности металлов перед сваркой является важным этапом для сохранения прочных и долговечных сварных соединений.

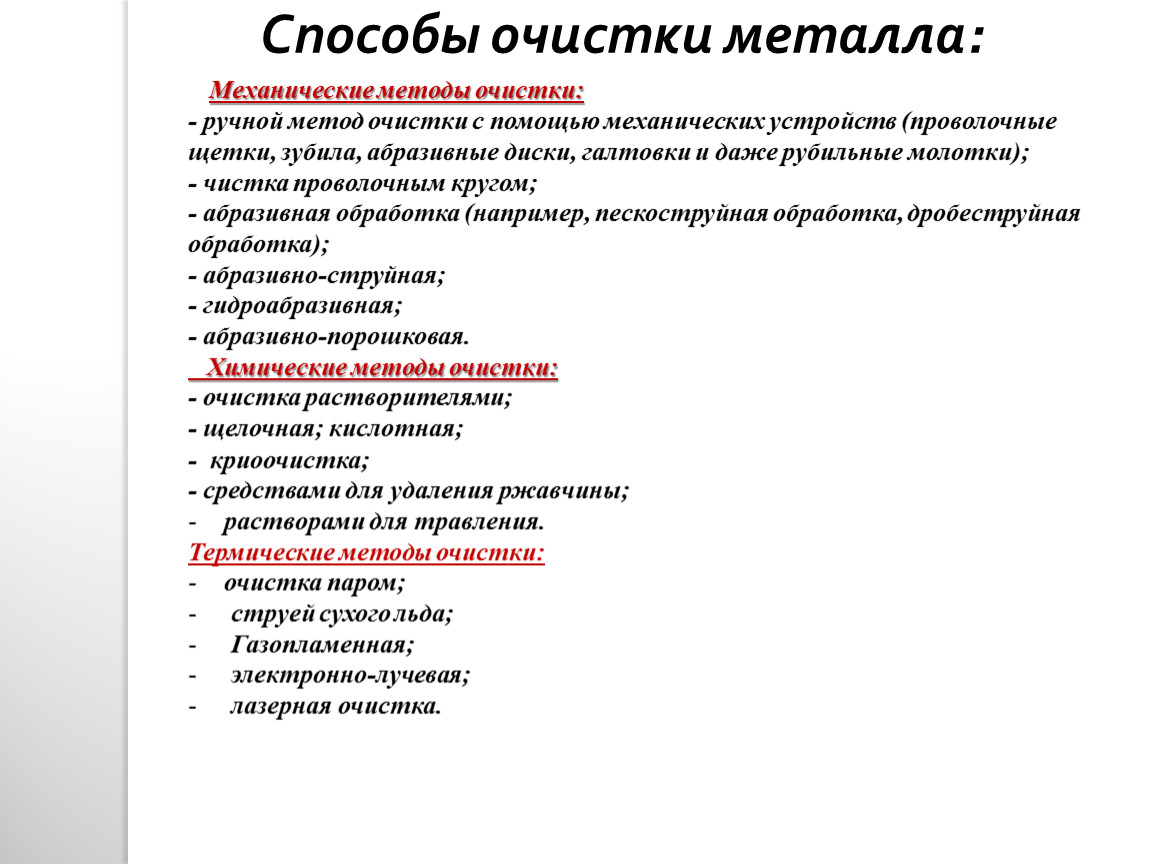

Способы очистки металла:
Механические методы очистки:
- ручной метод очистки с помощью механических устройств (проволочные щетки, зубила, абразивные диски, галтовки и даже рубильные молотки);
- чистка проволочным кругом;
- абразивная обработка (например, пескоструйная обработка, дробеструйная обработка);
- абразивно-струйная;
- гидроабразивная;
- абразивно-порошковая.
Химические методы очистки:
- очистка растворителями;
- щелочная; кислотная;
- криоочистка;
- средствами для удаления ржавчины;
растворами для травления.
Термические методы очистки:
очистка паром;
струей сухого льда;
Газопламенная;
электронно-лучевая;
лазерная очистка.

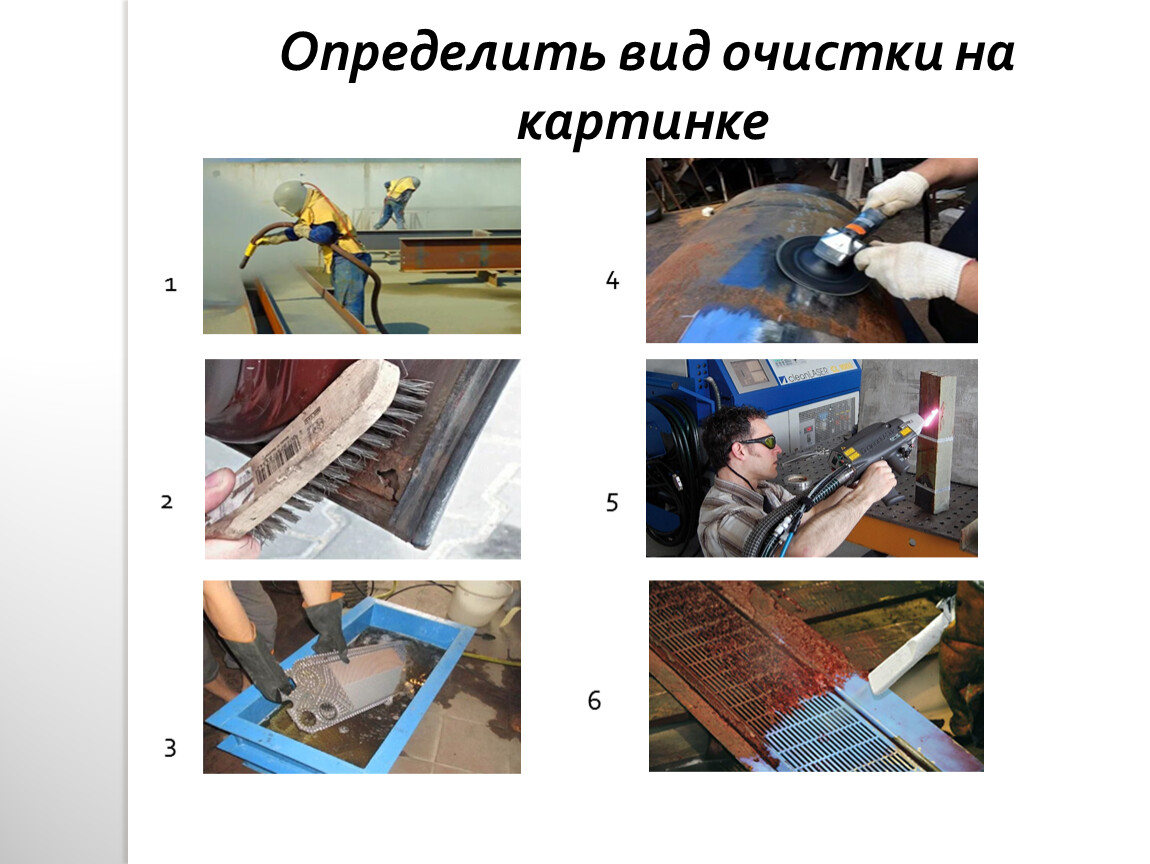

Определить вид очистки на картинке
1
2
3
4
5
6

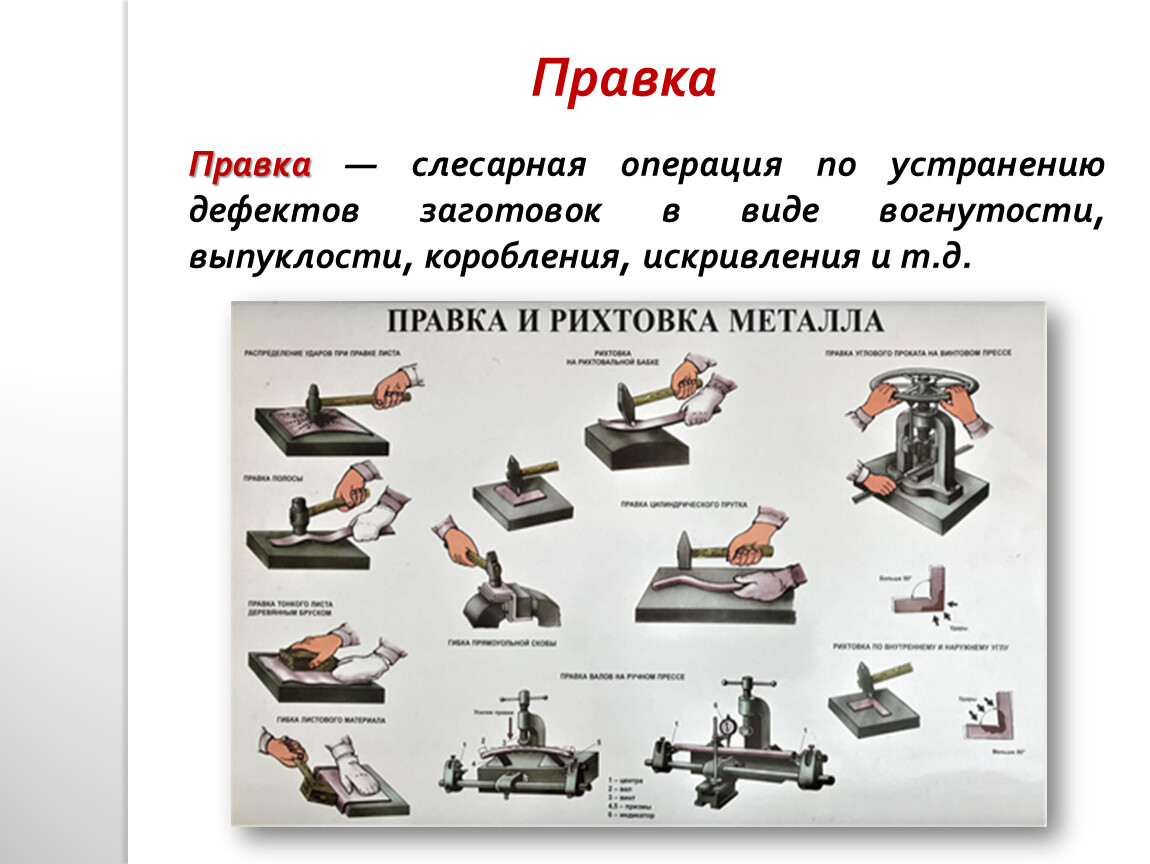

Правка
Правка — слесарная операция по устранению дефектов заготовок в виде вогнутости, выпуклости, коробления, искривления и т.д.

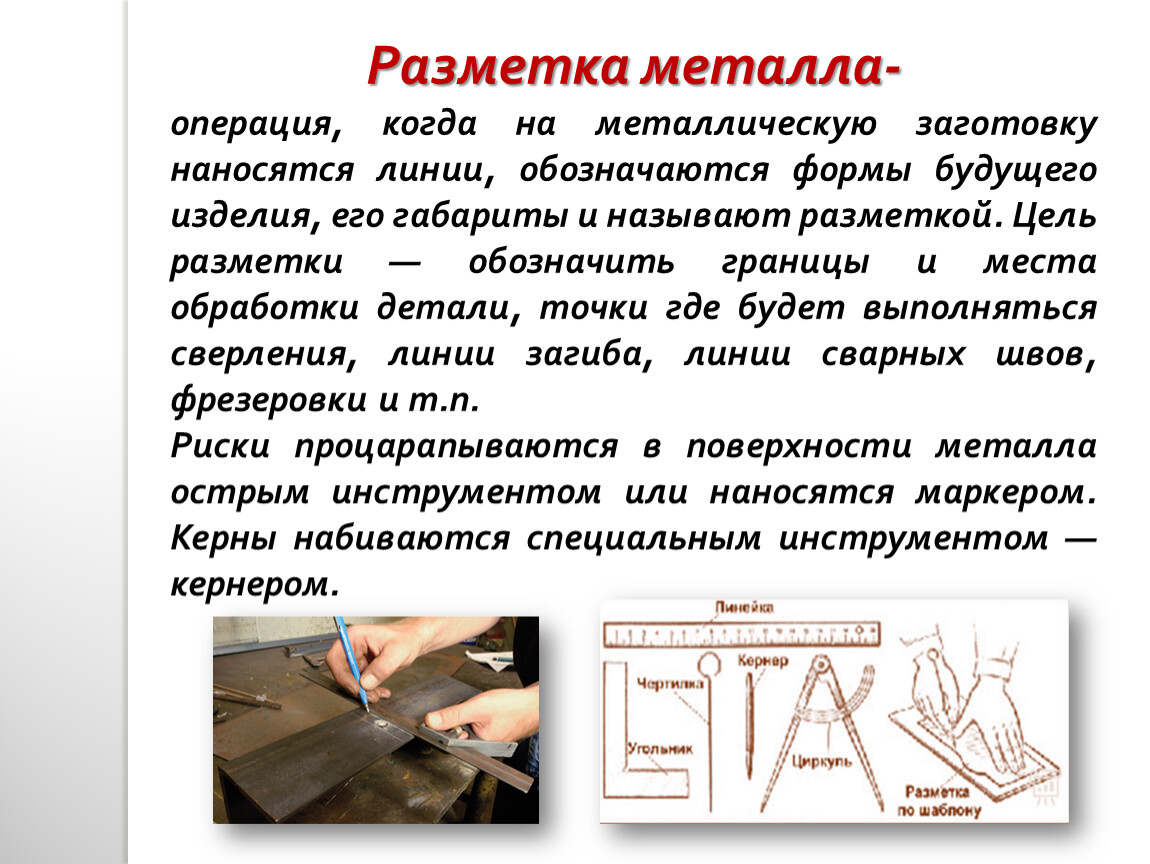

Разметка металла-
операция, когда на металлическую заготовку наносятся линии, обозначаются формы будущего изделия, его габариты и называют разметкой. Цель разметки — обозначить границы и места обработки детали, точки где будет выполняться сверления, линии загиба, линии сварных швов, фрезеровки и т.п.
Риски процарапываются в поверхности металла острым инструментом или наносятся маркером. Керны набиваются специальным инструментом — кернером.

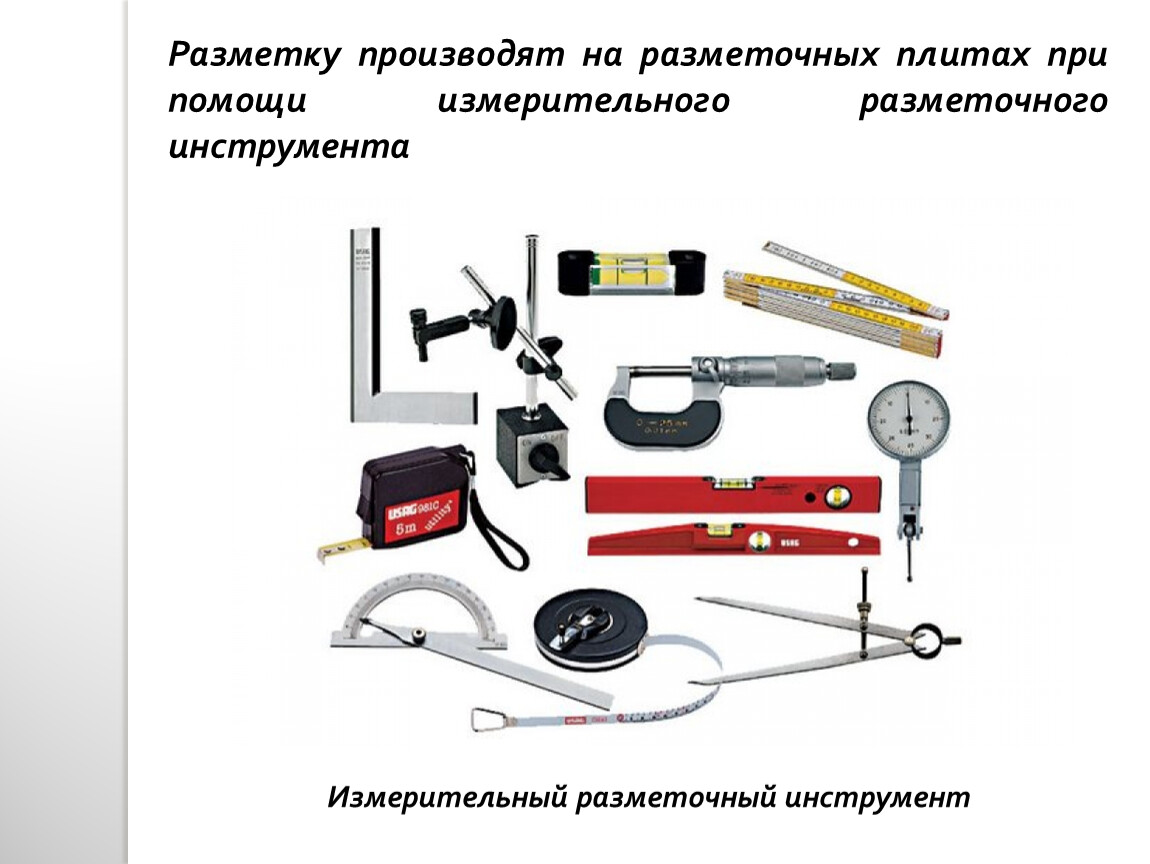

Разметку производят на разметочных плитах при помощи измерительного разметочного инструмента
Измерительный разметочный инструмент

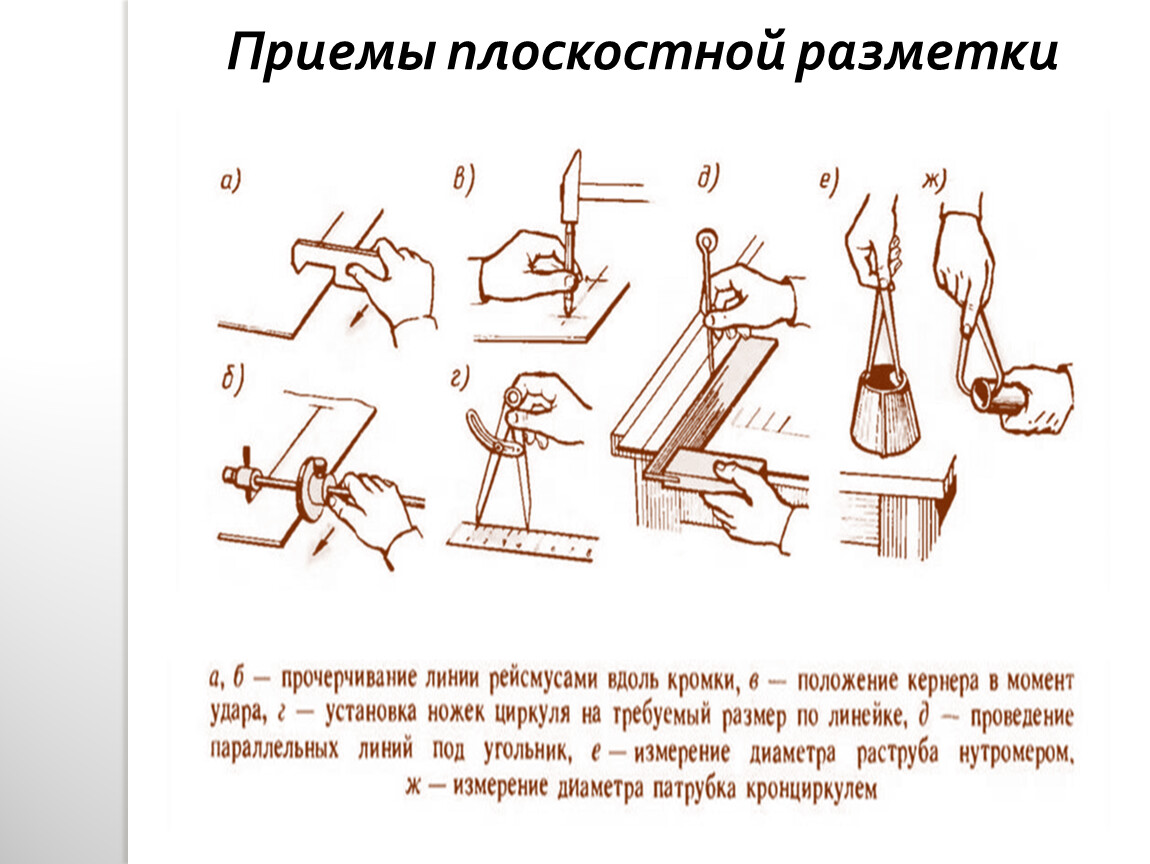

Приемы плоскостной разметки

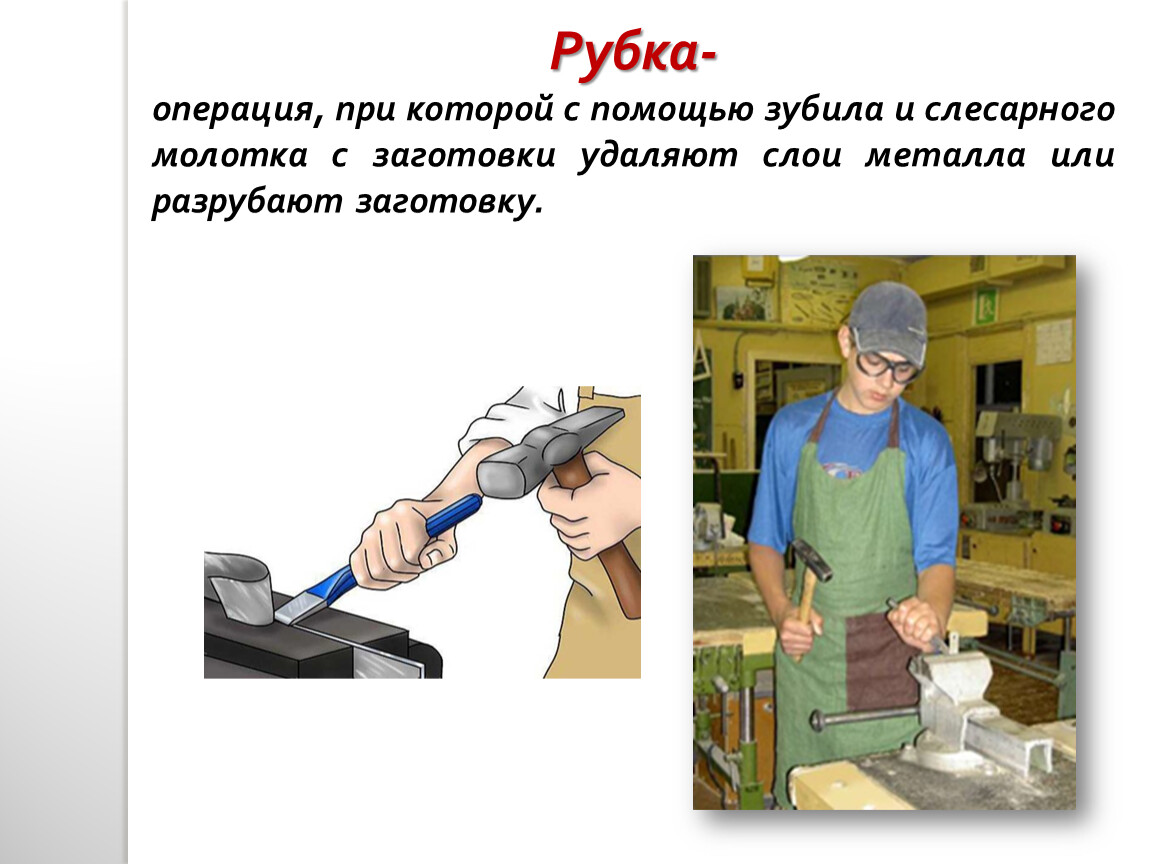

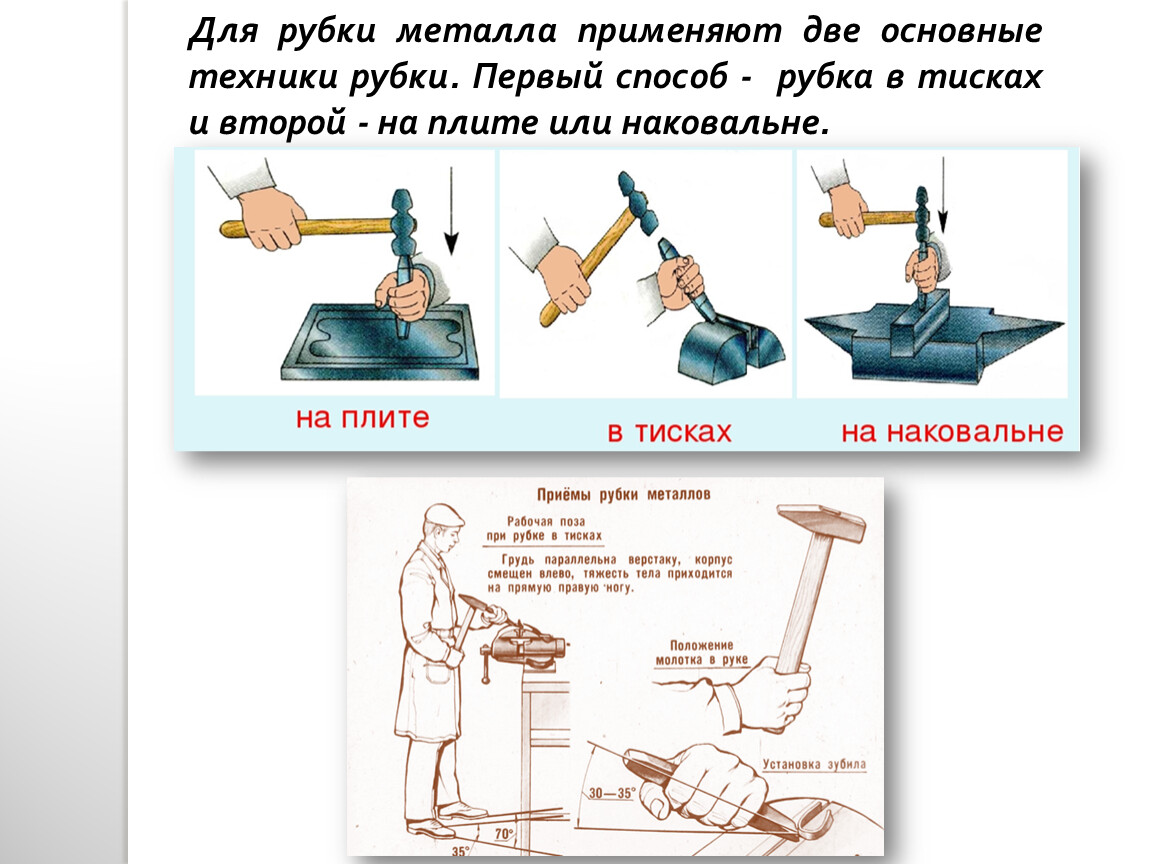

Рубка-
операция, при которой с помощью зубила и слесарного молотка с заготовки удаляют слои металла или разрубают заготовку.
Для рубки металла применяют две основные техники рубки. Первый способ - рубка в тисках и второй - на плите или наковальне.

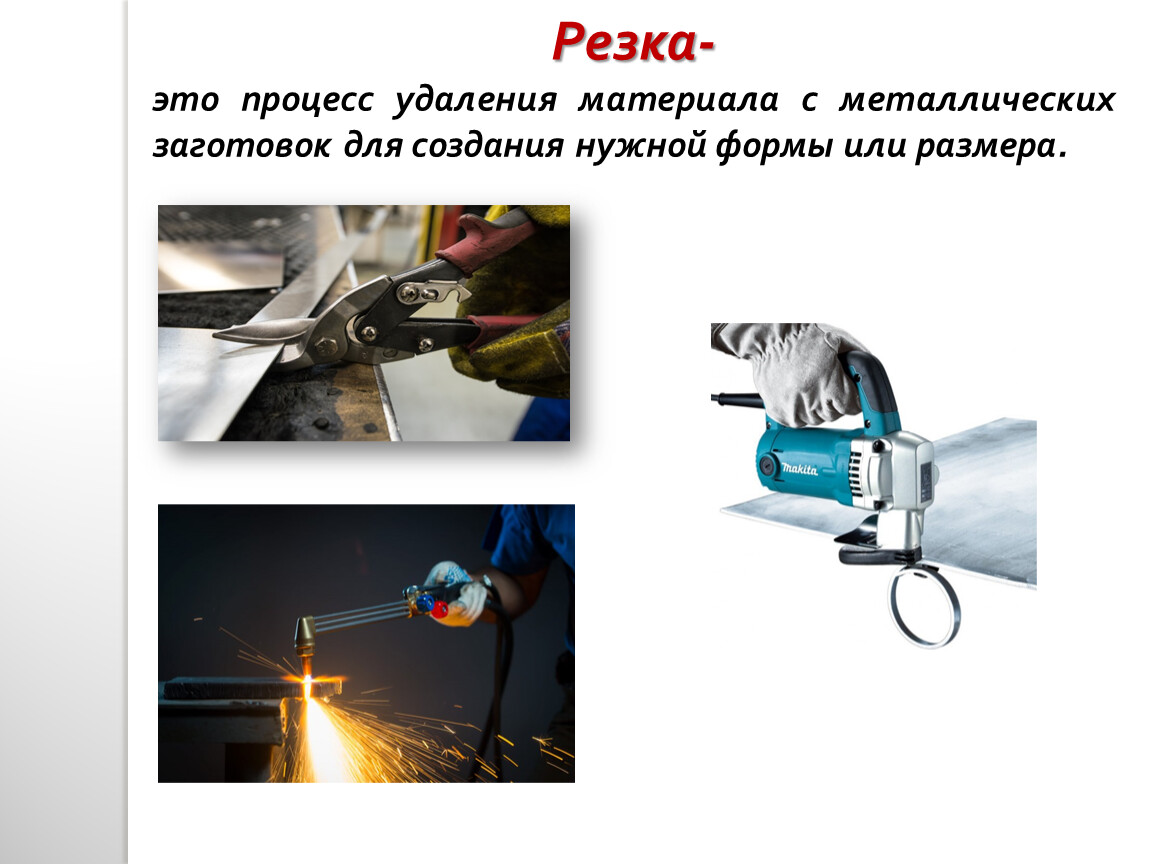

Резка-
это процесс удаления материала с металлических заготовок для создания нужной формы или размера.

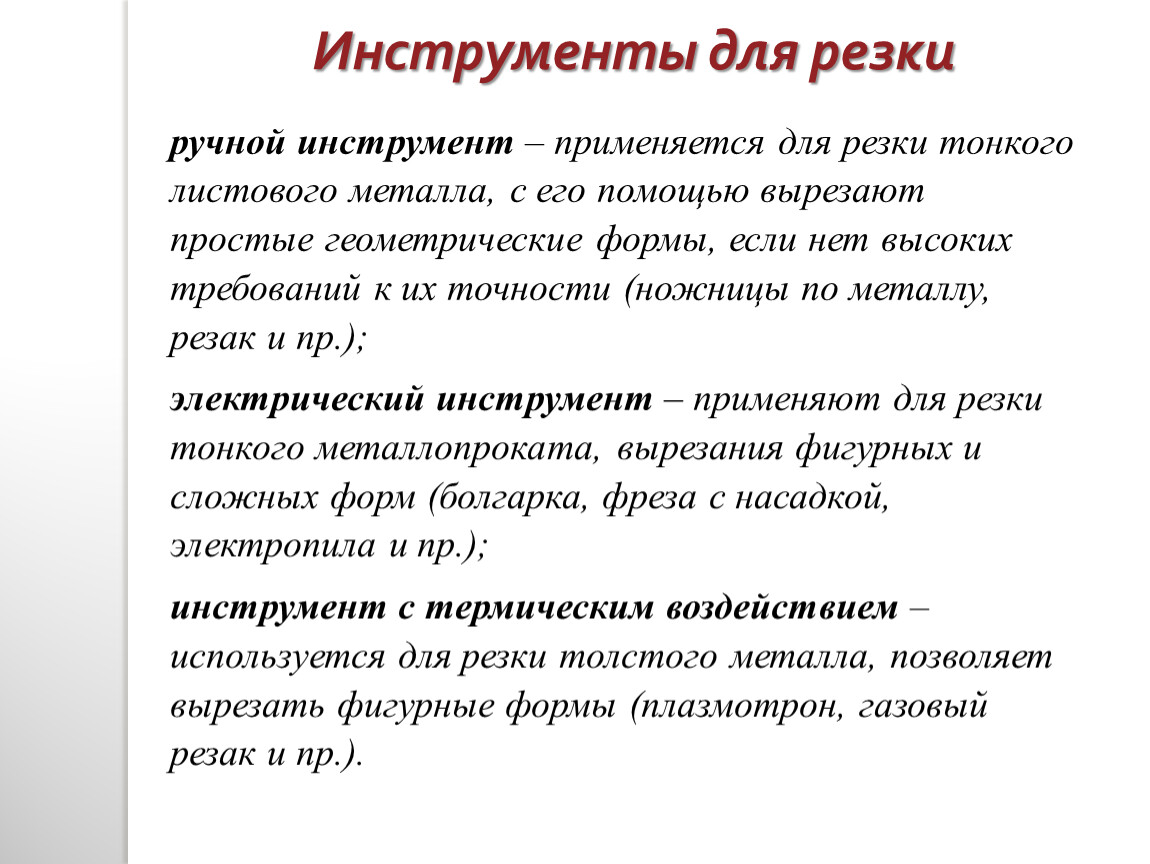

Инструменты для резки
ручной инструмент – применяется для резки тонкого листового металла, с его помощью вырезают простые геометрические формы, если нет высоких требований к их точности (ножницы по металлу, резак и пр.);
электрический инструмент – применяют для резки тонкого металлопроката, вырезания фигурных и сложных форм (болгарка, фреза с насадкой, электропила и пр.);
инструмент с термическим воздействием – используется для резки толстого металла, позволяет вырезать фигурные формы (плазмотрон, газовый резак и пр.).

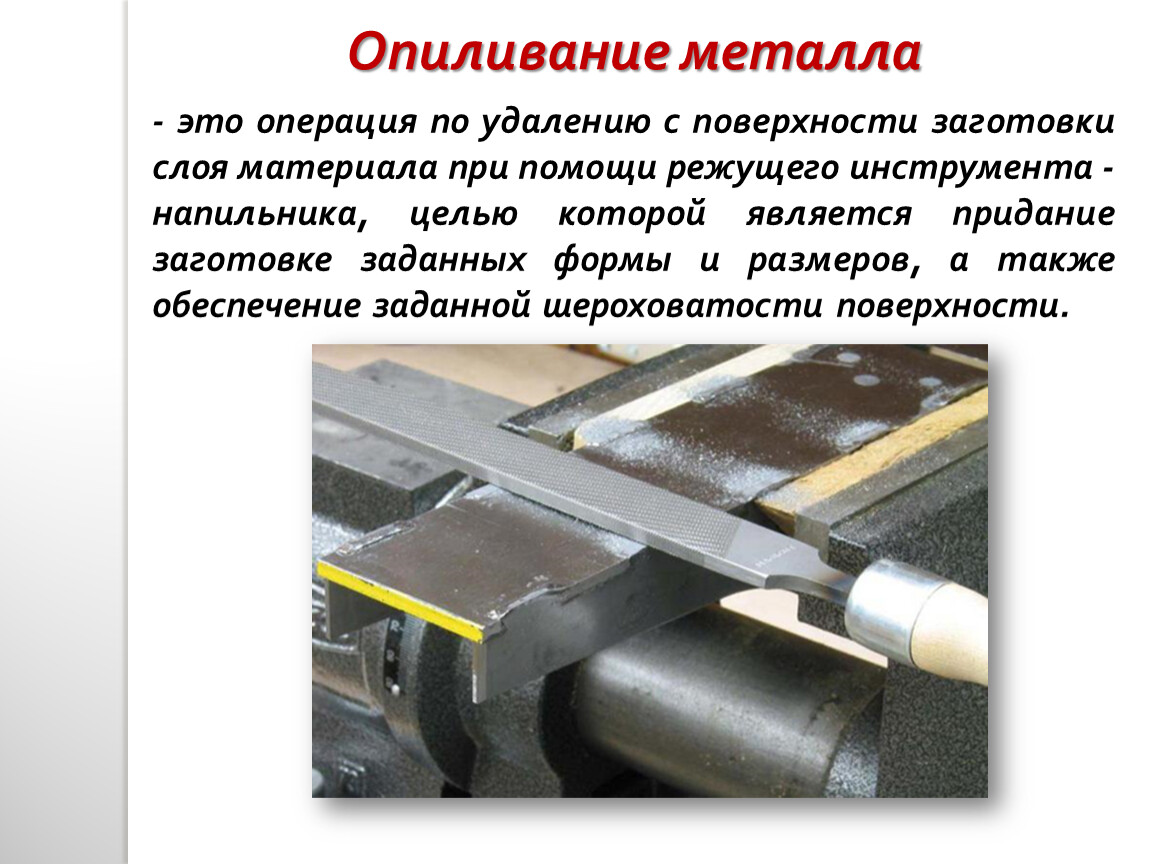

Опиливание металла
- это операция по удалению с поверхности заготовки слоя материала при помощи режущего инструмента - напильника, целью которой является придание заготовке заданных формы и размеров, а также обеспечение заданной шероховатости поверхности.

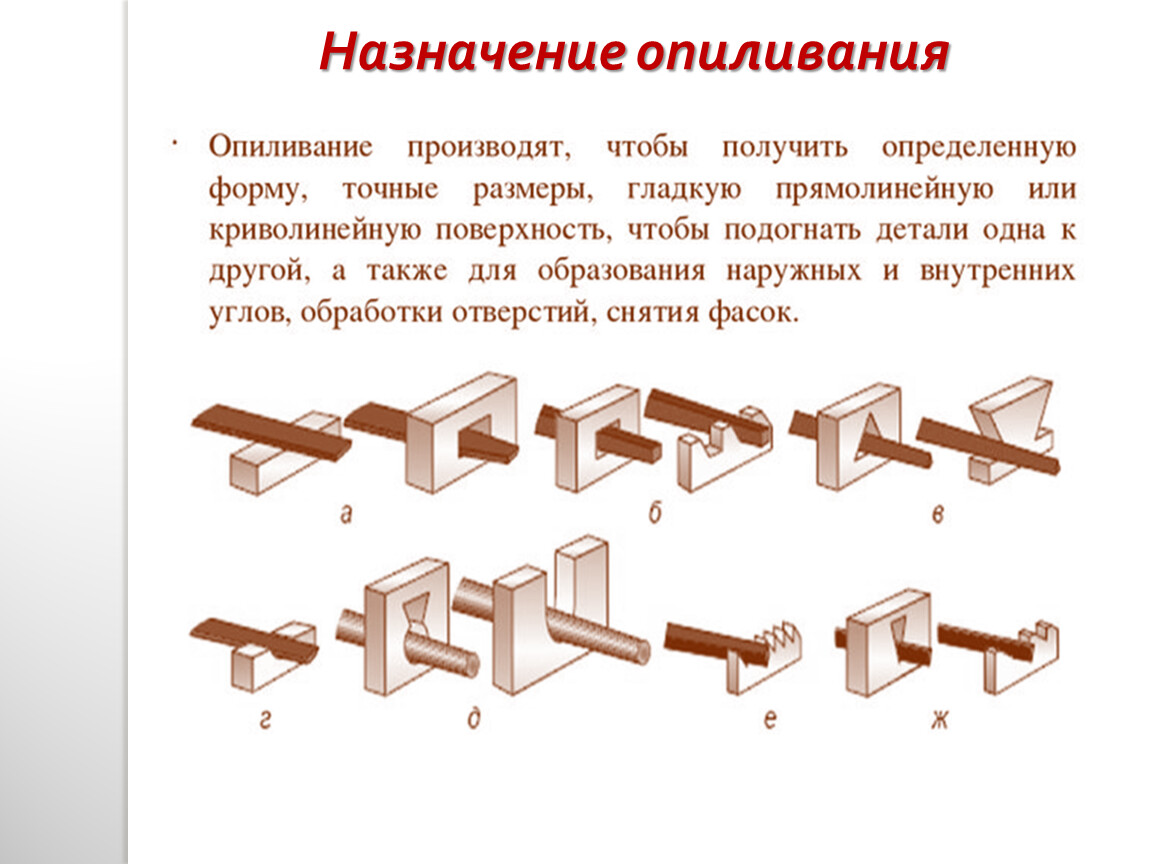

Назначение опиливания

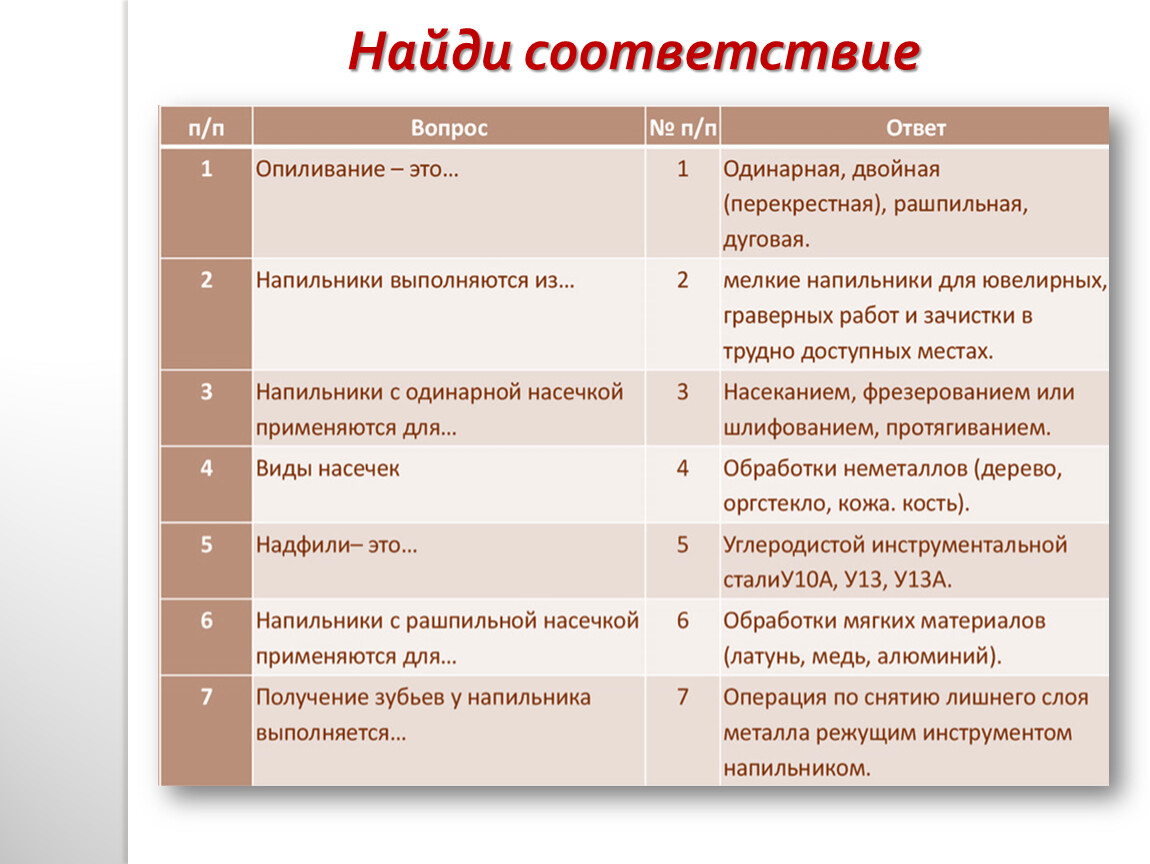

Найди соответствие
Подготовка (зачистка) кромок под сварку означает полное удаление включений и дефектов до появления характерного металлического блеска. Зачистка кромок производится с двух сторон шириной не менее 20 мм. При подготовке кромок под сварку следует обратить особое внимание на тщательную зачистку торцов, скосов и притуплений соединяемых деталей.
Обработка и зачистка кромок
https://forms.yandex.ru/u/6603f3d750569004cb61dd8c/

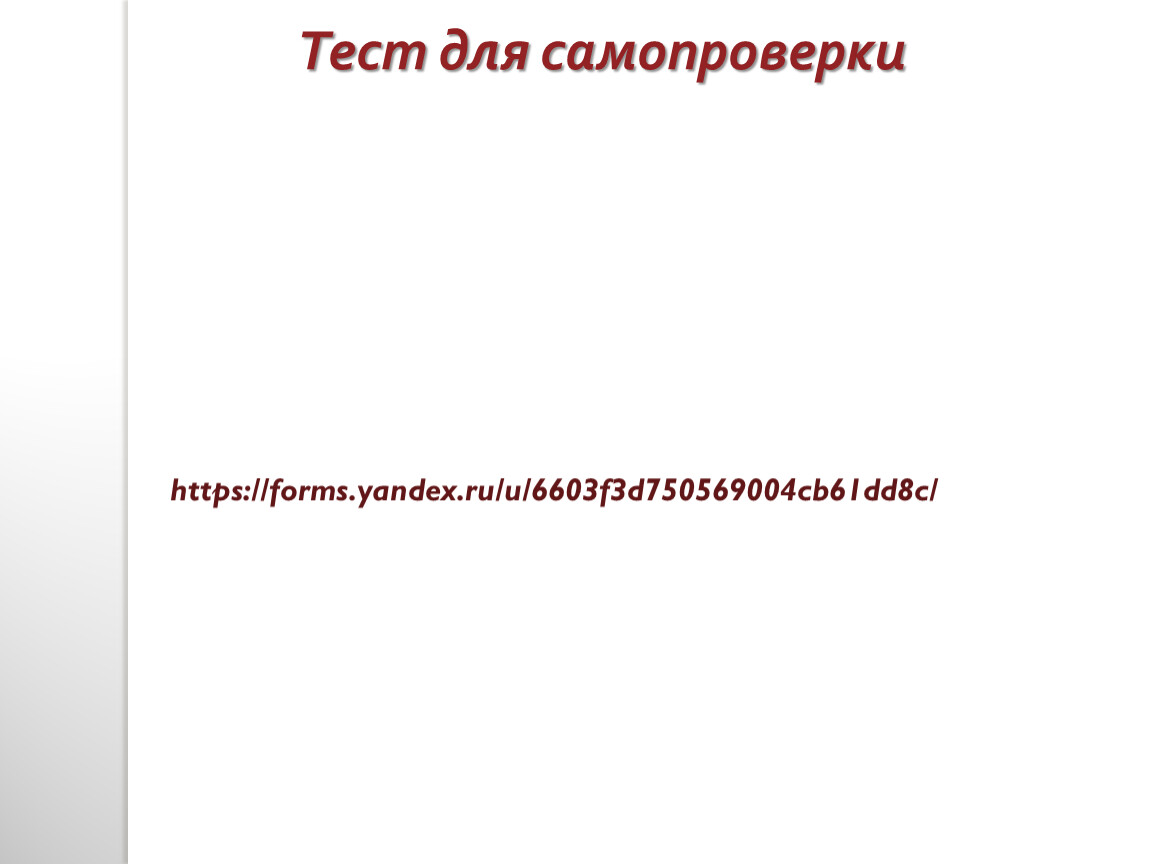

Тест для самопроверки
