Тема урока: Разрезы Преподаватель Николаенко С.Ю.
Разрез - изображение предмета, мысленно рассеченного плоскостью или несколькими плоскостями. На разрезе показывается то, что попало в секущую плоскость и что расположено за ней
Если при выполнении разреза используют одну секущую плоскость, разрез называется простым
В зависимости от положения секущей плоскости разрез называют:
Фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций. Его располагают на месте вида спереди, т.е. главного вида
В зависимости от положения секущей плоскости разрез называют:
Горизонтальным, если секущая плоскость параллельна горизонтальной плоскости проекций. Его располагают на месте вида сверху
В зависимости от положения секущей плоскости разрез называют:

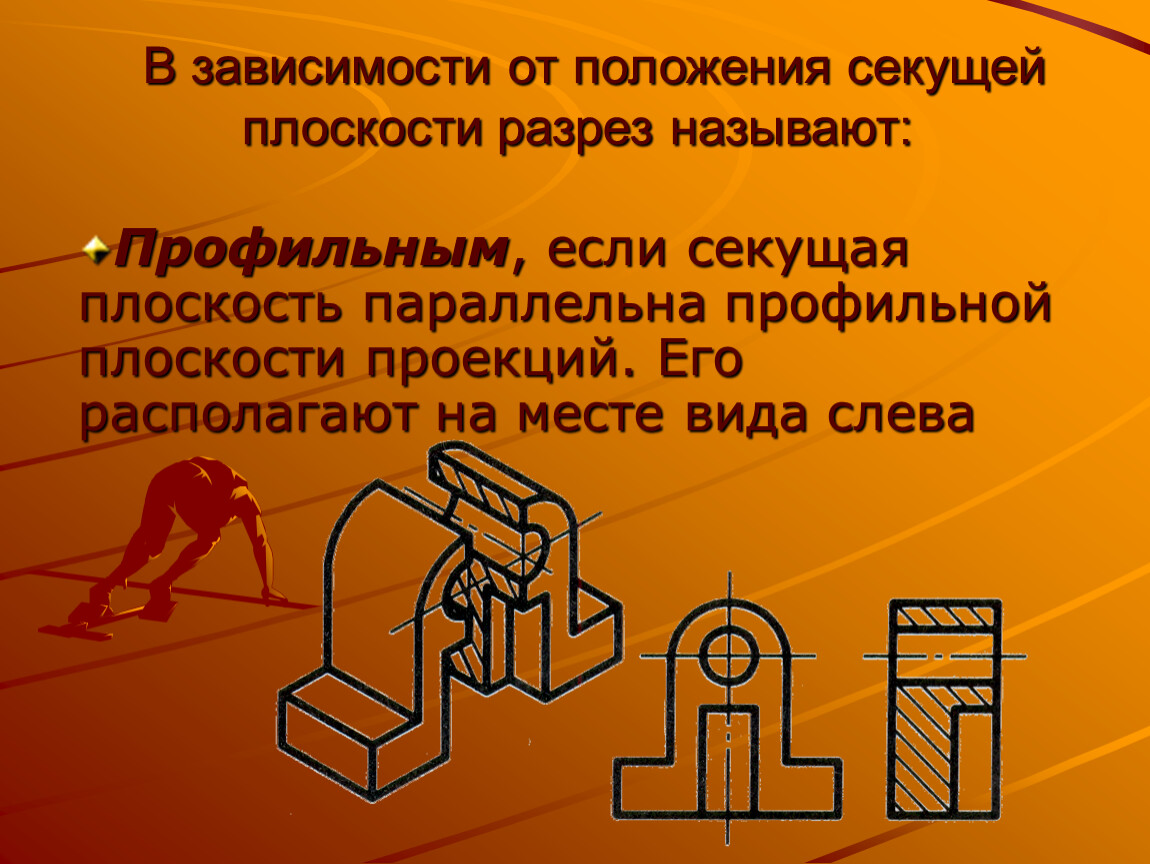

Профильным, если секущая плоскость параллельна профильной плоскости проекций. Его располагают на месте вида слева

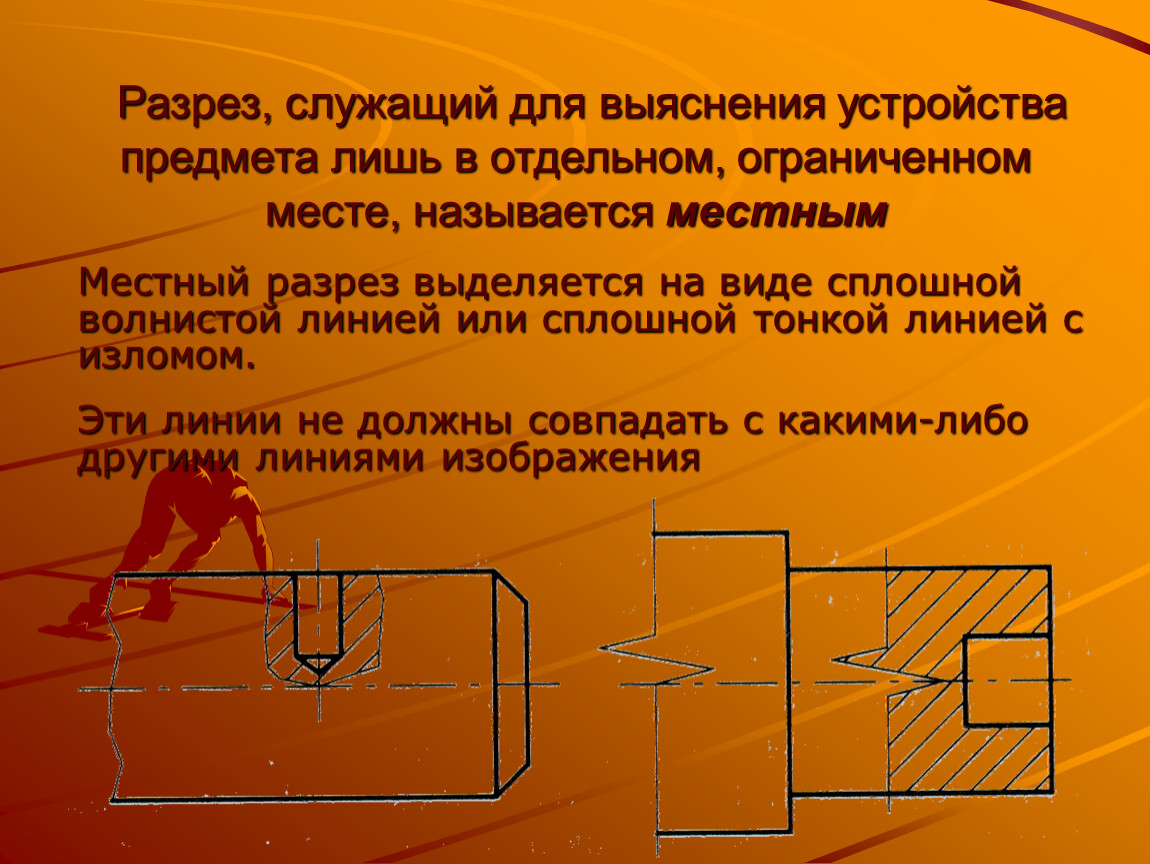

Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным
Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом.
Эти линии не должны совпадать с какими-либо другими линиями изображения

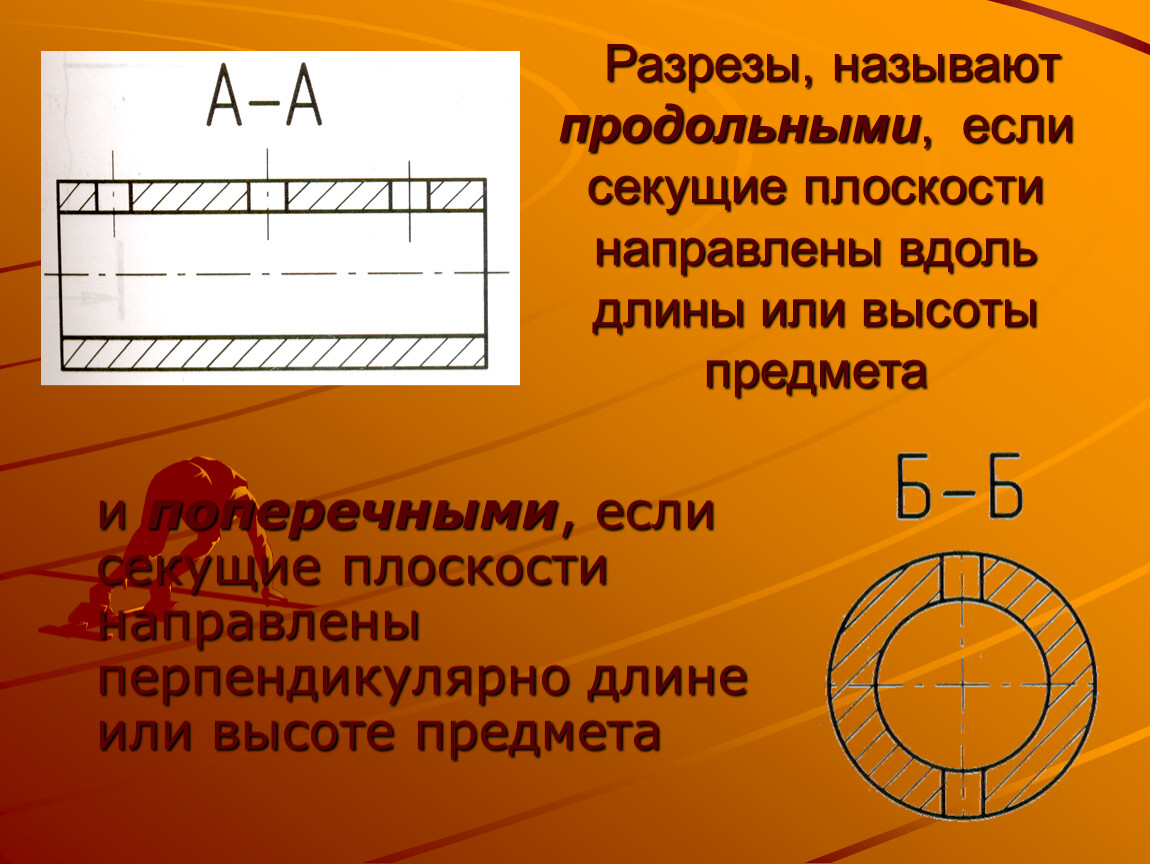

Разрезы, называют продольными, если секущие плоскости направлены вдоль длины или высоты предмета
и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета

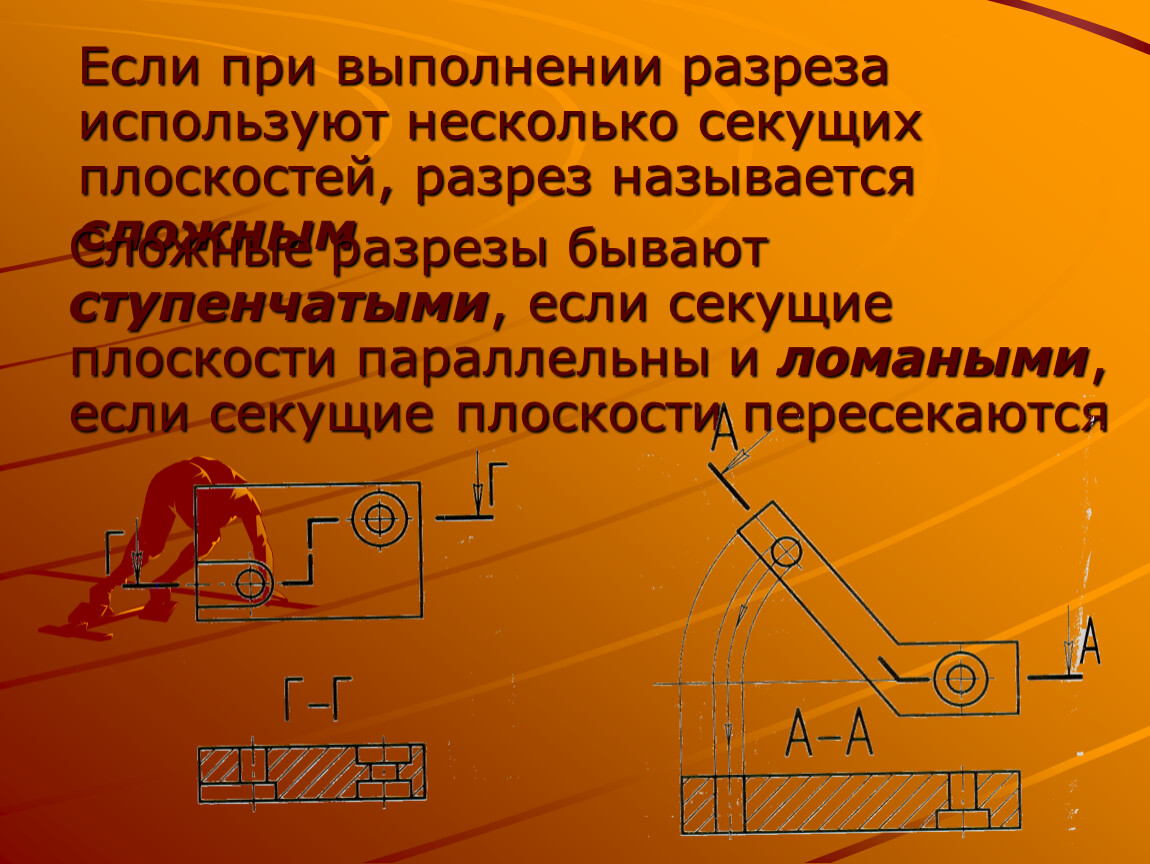

Если при выполнении разреза используют несколько секущих плоскостей, разрез называется сложным
Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны и ломаными, если секущие плоскости пересекаются
Если секущая плоскость совпадает с плоскостью симметрии всего предмета и разрез расположен в проекционной связи, его не обозначают
В остальных случаях разрезы обозначаются так же, как сечения
