Учебное пособие по выполнению кровельных работ

Инструкционная технологическая карта по теме Организация рабочего места при выполнении кровельных работ, виды инструментов и приспособлений, требования к ним

Инструкционная технологическая карта по теме Определение уклона кровли. Разметка  и сверление мауэрлата, стыкование мауэрлата

Инструкционная технологическая карта по теме Устройство гидроизоляции под мауэрлат. Установка и крепление мауэрлата

Инструкционная технологическая карта по теме Разметка стропил, подготовка и резка висячих стропил

Инструкционная технологическая карта по теме Разметка и устройство конькового бруса и прогона Установка стропил

Инструкционная технологическая карта по теме Подготовка и изготовление стоек и их установка

Инструкционная технологическая карта по теме Подготовка и изготовление подкосов и кобылок их установка. Разметка и установка всей обрешетки

Инструкционная технологическая карта по теме Установка ветровой доски и нанесение комплексных био огнезащитных составов на элементы несущих конструкций из древесины

Инструкционная технологическая карта по теме Изготовление коньковой детали и установка конька

Инструкционная технологическая карта по теме Изготовление отлива и его крепление

Инструкционная технологическая карта по теме Проведение сезонного осмотра крыш

Инструкционная технологическая карта по теме Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Инструкционная технологическая карта по теме Ремонт, восстановление фронтона. Выявление дефектов крыш

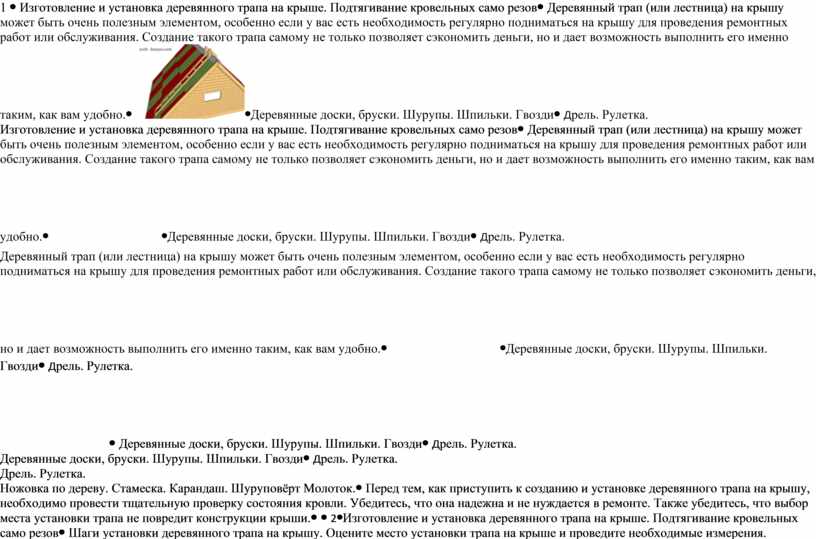

Инструкционная технологическая карта по теме Изготовление и установка деревянного трапа на крыше. Подтягивание кровельных само резов

Инструкционная технологическая карта по теме Установка строительных лесов и подмостей

Инструкционная технологическая карта по теме Установка временных защитных сооружений и подача крепежа с места хранения в зону монтажа

Инструкционная технологическая карта по теме Устройство закладных деталей для монтажа мауэрлата

Инструкционная технологическая карта по теме Подача мауэрлата стоек и стропил с места хранения в зону монтажа

Инструкционная технологическая карта по теме Сортировка и распределение материалов в зоне монтажа

Инструкционная технологическая карта по теме Раскладка материалов в зоне монтажа

Инструкционная технологическая карта по теме Подача кирпича для закладки фронтонов с места хранения в зону монтажа

Инструкционная технологическая карта по теме Обработка био- и комплексных биоогнезащитных составами элементов несущих конструкций из древесины

Инструкционная технологическая карта по теме Подача металлических листов с места хранения в зону монтажа

Инструкционная технологическая карта по теме Устройство гидроизоляции в местах примыкания деревянных конструкций к кирпичу и бетону

Инструкционная технологическая карта по теме Крепление подоконной картины, костылей

Инструкционная технологическая карта по теме Замена подоконной картины

Инструкционная технологическая карта по теме Демонтаж слоев, элементов кровельной системы

Инструкционная технологическая карта по теме Складирование демонтируемых материалов

Инструкционная технологическая карта по теме Ремонт парапета и конька крыши

Инструкционная технологическая карта по теме Ремонт  примыканий крыши и ветровой доски.

Инструкционная технологическая карта по теме Покраска элементов кровли

Инструкционная технологическая карта по теме Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Инструкционная технологическая карта по теме Очистка кровли от листвы и мусора

Инструкционная технологическая карта по теме Очистка карнизных свесов от листвы и мусора

Инструкционная технологическая карта по теме Очистка систем водоотвода от листвы и мусора

Инструкционная технологическая карта по теме Зачет

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Организация рабочего места при выполнении кровельных работ, виды инструментов и приспособлений, требования к ним

При выполнении кровель-ных работ по устройству мягкой кровли из рулонных материалов и металлической или асбестоцементной кров-ли необходимо предусмат-ривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:

Строительный материал укладываемый на крышу.

Инструменты кровельщика, лестница, страховочный пояс верёвка.

Необходима организация рабочих мест на высоте, пути прохода работников на рабочие места, особые меры безопасности при работе на крыше с уклоном

2

Организация рабочего места при выполнении кровельных работ, виды инструментов и приспособлений, требования к ним

При наличии опасных и вредных производственных факторов, указанных в 13.1.1, безопасность кровельных работ должна быть обеспечена на основе выполнения содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда

Строительный материал укладываемый на крышу.

Инструменты кровельщика, лестница, страховочный пояс верёвка.

Необходимо выполнять меры безопасности при приготовлении и транспортировании горячих мастик и материалов

3

Организация рабочего места при выполнении кровельных работ, виды инструментов и приспособлений, требования к ним

Для прохода работников, выполняющих работы на крыше с уклоном более 20°, а также на крыше с покрытием, не рассчитанным на нагрузки от веса работающих, необходимо применять трапы шириной не менее 0,3 м с поперечными планками для упора ног. Трапы на время работы должны быть закреплены

Строительный материал укладываемый на крышу.

Инструменты кровельщика, лестница, страховочный пояс верёвка.

Соблюдать методы и средства для подъема на кровлю материалов и инструмента, порядок их складирования, последовательность выполнения работ.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Определение уклона кровли. Разметка  и сверление мауэрлата, стыкование мауэрлата

Уклоном называют величину крутизны ската крыши. Если представить крышу в разрезе, то получится прямоугольный треугольник. Уклоном будет считаться тангенс угла α, который равен отношению противолежащего катета к прилежащему. Уклон может измеряться в градусах – °, процентах – %, а также может быть выражен коэффициен-том уклона i. Крыши с уклоном до 12° принято считать плоскими, а с уклоном 12° и более — скатными.

Брус деревянный. Шпильки металлические с резьбой.

Дрель. Рулетка. Транспортир

(угломер). Ножовка по дереву. Стамеска. Ключи для протяжки шпилек.

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45

2

Определение уклона кровли. Разметка  и сверление мауэрлата, стыкование мауэрлата

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Брус деревянный. Шпильки металлические с резьбой.

Дрель. Рулетка. Транспортир

(угломер). Ножовка по дереву. Стамеска. Ключи для протяжки шпилек.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

3

Определение уклона кровли. Разметка  и сверление мауэрлата, стыкование мауэрлата

При правильном монтаже кровли мауэрлат соединять в длину рекомендуем методом косого прируба. Для примера возьмем 2 бруса сечением 150 на 150 мм. Делаем разметку на торце по высоте 0,15H то есть 0,15 х 150 = 23 мм, далее через длину 2H = 2×150 = получается 300мм делаем отметку и также размечаем уступ глубиной = 23мм. После чего соединительной их наклонной линией. 2й брус размечаем семерично, далее делаем по данным разметкам выборку и соединяем их. Скрепляем 1й шпилькой если она равна 16 диаметров если же 12-ой то можно и 2 или соединяем гвоздями на данном соединение их будет 5 штук.

Брус деревянный. Шпильки металлические с резьбой.

Дрель. Рулетка. Транспортир

(угломер). Ножовка по дереву. Стамеска. Ключи для протяжки шпилек.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

4

Определение уклона кровли. Разметка  и сверление мауэрлата, стыкование мауэрлата

Для того чтобы произвести крепление мауэрлата на углу мы рекомендуем использовать метод врубки в полдерева. Для его изготовление используем те же размеры брусьев. В торце каждого делаем разметку, отмечаем по высоте бруса 0,5H х 150 = 75 мм и по длине бруса 1H=150 мм. То же самое делаем и на 2м брусе. После чего делаем выборку и соединяем их, можно с помощью шпильки или гвоздей. Если устанавливаем 1 ну шпильку то будет шарнирное соединение если 4-5-мя гвоздями, то будет жесткое соединение.

Брус деревянный. Шпильки металлические с резьбой.

Дрель. Рулетка. Транспортир

(угломер). Ножовка по дереву. Стамеска. Ключи для протяжки шпилек.

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Устройство гидроизоляции под мауэрлат. Установка и крепление мауэрлата

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата. Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя. Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Рубероид (беккросс). Брус деревянный. Шпильки металлические с резьбой. Проволока 5-8мм

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Ключи для протяжки шпилек. Монтажка для протяжки проволоки. Нож для резки рубероида.

Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.

2

Устройство гидроизоляции под мауэрлат. Установка и крепление мауэрлата

В связи с тем, что на крышу здания постоянно подвергается атмосферным нагрузкам в виде осадков и ветра, она должна быть надежно прикреплена к несущим стенам во избежание разрушения кровли. именно поэтому к монтажу такого элемента, как мауэрлат, необходимо подходить особенно тщательно. При этом особое внимание необходимо уделить гидроизоляции мауэрлата, особенно это важно в регионах, где дуют сильные ветра.

Рубероид (беккросс). Брус деревянный. Шпильки металлические с резьбой. Проволока 5-8мм

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Ключи для протяжки шпилек. Монтажка для протяжки проволоки. Нож для резки рубероида.

Мауэрлат — один из основных элементов стропильной конструкции кровли , с его помощью весовая нагрузка от опор стропил распределяется на всю площадь верхней части стен, также он является связующим элементом между крышей и стенами здания..

3

Устройство гидроизоляции под мауэрлат. Установка и крепление мауэрлата

Мауэрлат укладывают по центру или ближе к внутреннему краю стены. Перед укладкой на торец стены нужно положить обычный рубероид или подобные гидроизоляционные материалы, например, стеклоизол. Это нужно, чтобы дерево не вбирало влагу от стен дома. Способ крепления мауэрлата зависит от материала стен: Если стены сделаны из хрупких материалов: ячеистых бетонных блоков (газобетона, пенобетона), шлакоблоков, ракушечника, то мауэрлат крепится к армопоясу. К стенам из кирпича и бетона мауэрлат крепится напрямую.

Рубероид (беккросс). Брус деревянный. Шпильки металлические с резьбой. Проволока 5-8мм

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Ключи для протяжки шпилек. Монтажка для протяжки проволоки. Нож для резки рубероида.

Способов крепления мауэрлата к стенам много — только распространенных методов как минимум пять: крепление анкерами; расклинивание; монтаж на закладные; крепление к деревянным закладным; обвязка проволокой. Независимо от метода, количество креплений должно быть равно или больше количества стропил. Крепится мауэрлат примерно через равные промежутки по всей длине.

4

Устройство гидроизоляции под мауэрлат. Установка и крепление мауэрлата

Крепление на резьбовую шпильку, зафиксированную дюбелями. Как и в предыдущих случаях, мауэрлат укладывают на место и в нем делают сквозные отверстия, уходящие в стену. Далее брус отодвигают и в отверстия в стене вбивают пластиковые дюбели. После этого мауэрлат нужно вернуть на место. Дальше нужна комбинированная шпилька: одна ее сторона должна быть с разряженной резьбой и острием, как у самореза, а другая — стандартная, под болт. Стороной-саморезом шпильку ввинчивают в дюбель и накручивают на нее гайку с другой стороны. В результате брус фиксируется торцом стены и гайкой по вертикали, и осью шпильки по горизонтали. Важно хорошо затянуть соединение, чтобы мауэрлат не мог двигаться по стержню шпильки.

Рубероид (беккросс). Брус деревянный. Шпильки металлические с резьбой. Проволока 5-8мм

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Ключи для протяжки шпилек. Монтажка для протяжки проволоки. Нож для резки рубероида.

Крепление мауэрлата анкерными болтами Самый простой и быстрый метод крепления. Мауэрлат укладывают на стену и выравнивают его. С помощью перфоратора в опорном брусе и стене под ним просверливают отверстия. В отверстие в стене вбивают распорную втулку, после чего мауэрлат фиксируют болтом. Анкерное крепление очень надежно, но болт должен заходить в стену на большую глубину.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Разметка стропил, подготовка и резка висячих стропил

В странах с метрической системой мер используется прямоугольный треугольник с основанием 10 размерных единиц. Например, скат крыши с уклоном 6 к 10 поднимается на 6 см на каждых 10 см длины, на 60 см на каждых 100 см, на 6 м на каждых 10 м. Обычно этот уклон приводят к базе, вычисляемой в метрах, то есть основание треугольника принимают равным 1 м. Тогда уклон 6 к 10 записывается как 0,6 к 1, означающее подъем крыши на 0,6 м (60 см) на каждый метр увеличения ее длины.

Деревянные стропила.

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил

В странах с английской системой мер для вычисления уклона принято использовать прямоугольный треугольник с основанием постоянной длины равной 12 размерным единицам и переменной высотой. Например, крыша с уклоном ската 6 к 12 на каждых 12 дюймах длины поднимается на высоту 6 дюймов, на каждых 12 футах — на 6 футов, на 12 ярдах — на 6 ярдов, на каждых 120 см — на 60 см.

2

Разметка стропил, подготовка и резка висячих стропил

В градусах. У ручных циркульных пил есть градусная шкала настроек угла пиления доски. Для перехода от безразмерной величины уклона к градусам используются: специальные таблицы, транспортир или плотницкий треугольник Свенсона. Угол наклона ската крыши можно выбрать заранее или высчитать калькулятором.

Деревянные стропила.

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил

Высотой конька. Уклон крыши можно задать без выбора системы мер (английской или метрической) и без выбора угла наклона. Если нужно под крышей иметь чердачное помещение определенной высоты, то и уклон крыши задают в соответствии с этим параметром. Калькулятор вычислит углы для установки их на циркульных пилах.

3

Разметка стропил, подготовка и резка висячих стропил

Выровняйте шаблон с точкой C и отчеркните линию вертикального разреза. Отметьте точку D. Треугольник BCD образует опорный вырез в нижней части стропила. Далее от этой точки размечается карнизный свес. Если длины доски мало для устройства свеса, то разметку линии BC нужно делать длиной равной ширине обвязки (или мауэрлата), провести вертикаль от конца отрезка и обрезать по ней стропило. Карнизный свес в этом случае делается пришиванием кобылки.

Деревянные стропила.

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил

Если длина доски позволяет, сделайте разметку карнизного свеса. Вычисления производите на стропильном калькуляторе. Задайте величину карнизного свеса включая в этот размер ширину доски обвязки (или мауэрлата) и если карниз будет подшиваться, то толщину досок подшивки.

4

Разметка стропил, подготовка и резка висячих стропил

После разметки одного стропила, можно упростить действия по размете следующих стропил. К нижней части размеченного стропила приставьте ровную дощечку и перенесите на нее положение точек B, D, E и F. Далее приставляйте эту рейку к точке B на других стропилах и размечайте карнизный свес.

Деревянные стропила.

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Разметка и устройство конькового бруса и прогона Установка стропил

Стропильная система крыши состоит из различных элементов, которые в совокупности обеспечивают жесткость и надежность каркасной конструкции. Рассмотрим, для чего устанавливается и всегда ли необходим в системе коньковый прогон. Ознакомимся с разновидностями балок и как обеспечить им высокую прочность по отношению к изгибающей и раздирающей нагрузке.

Деревянные стропила. Коньковый брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил. Шуруповёрт.

Коньковый прогон – это горизонтальный брус, который устанавливается на вершине скатной крыши. Служит элемент одновременно опорным и связывающим элементом для стропильных ног по аналогии с позвоночником для скелета.

2

Разметка и устройство конькового бруса и прогона Установка стропил

Существует два варианта прогонов в зависимости от используемого конькового бруса. Технически в большинстве случаев цельные элементы являются залогом надежности и максимальной прочности конструкции. То же можно отнести к опорной части для стропильных ног.

Деревянные стропила. Коньковый брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил. Шуруповёрт

Однако в случае с длинными пролетами между фронтонами дома массив под собственным весом из-за повышенной изгибающей нагрузки будет деформироваться и неравномерно оказывать излишнее давление на каркас скатов

3

Разметка и устройство конькового бруса и прогона Установка стропил

Здесь стропильные ноги в торцевых частях подрезаются так, чтобы в местах спила образовывался прямой максимально плотный контакт. Фиксация пары заготовок выполняется посредством двух гвоздей. Каждый из них забивается под углом в направлении сверху вниз из первой во вторую доску. В результате метизы могут пересекаться внутри узла, поэтому один из гвоздей забивается с небольшим смещением по отношению к другому.

Деревянные стропила. Коньковый брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил. Шуруповёрт

Узловые участки в верхней части крыши являются основой для формирования конька. Это нагруженная часть каркасной системы, поэтому важно обеспечить надежное и жесткое соединение стропил между собой. Рассмотрим детально проверенные на практике способы:

Встык.

4

Разметка и устройство конькового бруса и прогона Установка стропил

Внахлест.

Технически правильно собранная стропильная система состоит из вертикально собранных ног. Чтобы это обеспечить при накладывании двух элементов друг на друга торцевые части на месте соединения подрезаются вдоль заготовки на половину толщины. Здесь типы креплений стропильных ног у конька сквозной.

Деревянные стропила. Коньковый брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шаблон для нарезания стропил. Шуруповёрт

Стягиваются доски/бруски между собой резьбовой шпилькой либо болтом и гайками с широкими шайбами. Последние нередко используются из пластичного материала, чтобы изделия не врезались в тело деревянных стропил.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Подготовка и изготовление стоек и их установка

Стойки — это вертикальные элементы, они принимают нагрузки от стропилин или прогонов и передают на опорные балки (лежень, балки перекрытий) или железобетонные плиты перекрытий.

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт.

Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.

2

Подготовка и изготовление стоек и их установка

Обычно для создания стоек используют древесину хвойных пород — сосны, ели, лиственницы. Но это должен быть материал, обладающий определенными характеристиками. Особенно это касается влажности, уровень которой не должен быть выше 25%.

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт

В регионах, где выпадают сильные осадки, рекомендуется устанавливать крутые скаты. Для регионов с преобладанием сильных ветров больше подходят пологие кровли, которые помогут свести к минимуму давление на постройку.

3

Подготовка и изготовление стоек и их установка

Работая с деревянной конструкцией, нужно помнить о ее серьезном недостатке — с годами стойки начинают терять свою форму, поэтому во избежание этого обязательно на несущую систему устанавливают металлические элементы. Благодаря металлу конструкция стоек приобретает повышенную жесткость, но в то же время это уменьшает период эксплуатации деревянных деталей.

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт

В процессе монтажа стоек и системы из металла и дерева необходимо сделать все возможное, чтобы избежать прямого контакта материалов друг с другом. Для этого часто применяют влагозащитные составы или же пленочную изоляцию

4

Подготовка и изготовление стоек и их установка оштукатуриванием

Стойка для стропил. Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт

Стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Подготовка и изготовление подкосов и кобылок их установка. Разметка и установка всей обрешетки

Кобылка – это конструктивный элемент стропильной системы в области карнизного свеса. Он представлен доской, которая сравнительно с ногами кровельного каркаса имеет меньшее поперечное сечение и является их продолжением. Длина заготовок подбирается с учетом технического нахлеста на основу и выступа для формирования карниза за пределы несущих стен.

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт

Для кобылок используются пиломатериалы меньшего поперечного сечения. Несмотря на длину заготовок с учетом нахлеста на стропильные ноги суммарно кровельная конструкция в итоге получается меньшего веса.

2

Подготовка и изготовление подкосов и кобылок их установка. Разметка и установка всей обрешетки

Кобылки на кровле устанавливаются только с целью формирования карниза. Это выступающая часть крыши в области нижней границы ската. Такое конструктивное решение принимается строителями для решения следующих задач: Стены. Свес защищает вертикальные плоскости от механического воздействия природных осадков. Дополнительно снижается объем попадающей на стены талой воды с крыши и дождя со снегом в целом. Кроме прочего мауэрлат надежно скрывается визуально и технически от пагубного воздействия окружающей среды (ветер, осадки и представители животного мира).

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт

Поверх кобылок на кровле монтируется обрешетка, изоляционные полотна и самое кровельное полотно. Таким образом осуществляется полноценная защита пространства под этим пирогом от осадков, ветра и солнечных лучей. Более надежный вариант предполагает присутствие обшивки свеса.

3

Подготовка и изготовление подкосов и кобылок их установка. Разметка и установка всей обрешетки

Одна из задач обрешетки крыши — усилить своей жесткостью пространственную структуру кровли. В статье содержится информация о типах обрешетки, их свойствах и особенностях. Познакомившись с предложенным материалом, вы будете знать, чем отличается устройство основания для черепицы, шифера, ондулина и других финишных покрытий.

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт

Обрешеткой принято называть конструкцию, которая монтируется поверх стропил (основной, несущей системы крыши)

4

Подготовка и изготовление подкосов и кобылок их установка. Разметка и установка всей обрешетки

Сплошная обрешетка в обязательном порядке нужна на тех участках стропильной конструкции, на которые выпадает максимальная (или, в зимний сезон, дополнительная) нагрузка. Как правило, усиление требуется карнизным свесам, ендовам, коньку и остальным местам стыковки скатов.

Деревянные брус. Углы. 90* Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт

Усиленная обрешетка рекомендуется в местах крепления снегозадержателей, лестницы, солнечных батарей.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Установка ветровой доски и нанесение комплексных био огнезащитных составов на элементы несущих конструкций из древесины

Основное назначение ветровой планки заключается в комплексной защите торцов скатной крыши, поэтому существует второе название изделий – торцевая планка для профнастила, фронтонная либо фронтальная. Здесь предполагается укрывание кромок профилированного листа, крайней опорной (лобовой) доски или стропильной ноги от влияния климатических явлений. Это влага от осадков, ультрафиолетовое излучение, механическое воздействие от дождя или града.

Деревянные доски. Углы. 90* Шурупы. Шпильки. Гвозди. Кисточки валик. Вёдра.

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт. Био огнезащитных составов

Кроме основных с помощью ветровой планки решаются второстепенные, но не менее важные задачи. Например, в регионах с сильными порывистыми ветрами существуют риски деформации и срыва кровельного тонколистового материала.

2

Установка ветровой доски и нанесение комплексных био огнезащитных составов на элементы несущих конструкций из древесины

Ветровая доска обычно имеет прямоугольную форму и изготавливается из деревянных или пластиковых материалов. Её основной задачей является удержание кровельного покрытия на месте при сильных ветрах и штормовых условиях. Для этого она крепится вдоль края ската крыши с использованием специальных крепежных элементов.

Деревянные доски. Углы. 90* Шурупы. Шпильки. Гвозди. Кисточки валик. Вёдра.

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт. Био огнезащитных составов

Ветровая доска — это специальная конструкция, которая устанавливается вокруг периметра крыши для предотвращения попадания ветра и осадков под крышу

3

Установка ветровой доски и нанесение комплексных био огнезащитных составов на элементы несущих конструкций из древесины

Огнезащитная обработка деревянных конструкций, периодичность проведения которых регламентируется органами надзора, является лишь частью противопожарных мероприятий. Полный набор способов защиты зависит от особенностей здания, технических условий и проекта.

Деревянные доски. Углы. 90* Шурупы. Шпильки. Гвозди. Кисточки валик. Вёдра.

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт. Био огнезащитных составов

Безопасность, естественность и податливость обработки делают древесину одним из самых популярных материалов в строительстве домов. Однако конструкции из дерева нередко подвергаются возгоранию, поэтому требуют специальной защиты.

4

Установка ветровой доски и нанесение комплексных био огнезащитных составов на элементы несущих конструкций из древесины

1 – наивысшая.

Обработанное этим составом дерево под действием огня теряет не более 9-10% от массы. При этом сопротивляемость может продолжаться до 2,5 часов – в зависимости от глубины проникновения состава и количества его слоёв.

2– средняя.

Попавшая в пламя обработанная таким составом древесина расходует не более 25% вещества. Стойкость во времени составляет порядка 1,5 часов максимум.

Деревянные доски. Углы. 90* Шурупы. Шпильки. Гвозди. Кисточки валик. Вёдра.

Дрель. Рулетка.

Ножовка по дереву. Стаме-ска. Карандаш. Шаблон для на-резания стропил. Шуруповёрт. Био огнезащитных составов

По химическим свойствам огнезащитные составы для деревянных конструкций различаются на три основные группы:

Кислотные. Щелочные.

Солевые.

По композитному составу и консистенции средства представлены в виде: Красок. Лаков. Антипиренов. Пропиток.Паст.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Изготовление коньковой детали и установка конька

Коньком считается горизонтальное ребро скатной крыши, расположенное в ее вершине. Простым обывателям он представляется металлической планкой или своеобразной окантовкой, собранной из черепичин или фасонных кровельных деталей. На самом деле это сложная система, в обязанности которой включены следующие функции: Защита деревянных составляющих стропильной системы от атак атмосферной воды и от срыва покрытия порывистым ветром. Предотвращение проникновения пыли, насекомых, опавшей листвы и прочих загрязнений в подкровельное пространство. Обеспечение свободной циркуляции воздушных потоков по продухам, устроенным в кровельном пироге скатов.

Кровельное железо. Кровельные шурупы. Гидроизоляция, бруски для монтажа, или уплотнительные детали

Дрель. Рулетка.

Ножовка по металлу. Ножницы по металлу. Карандаш.. Шуруповёрт. Гвозди.

Коньки на равных правах устраиваются и на крышах, не имеющих прогона в качестве основной опоры стропильной системы. Их сооружают поверх кровли конструкций висячей категории, построенных на объекте или собранных из готовых стропильных ферм.

2

Изготовление коньковой детали и установка конька

Детали конька для обустройства черепичных и шиферных крыш можно сделать собственноручно посредством заливки цементно-песчаной смеси в заранее сделанную по конкретному размеру форму. Однако означенный нелегкий труд не порадует экономической целесообразностью, и к качеству изделий наверняка будет немало претензий.

Кровельное железо. Кровельные шурупы. Гидроизоляция, бруски для монтажа, или уплотнительные детали

Дрель. Рулетка.

Ножовка по металлу. Ножницы по металлу. Карандаш.. Шуруповёрт. Гвозди.

В методах обустройства коньков крыш с мягкими и жесткими покрытиями есть общие правила, не зависящие от разновидности кровельного покрытия. Выполнение общепринятых предписаний – обязательное условие нормальной работы конструкции.

3

Изготовление коньковой детали и установка конька

Конек крыши дома – это полезный элемент, необходимые для создания верхней части крыши. Он объединяет кровельный материал и завершает всю «композицию».

Конёк крыши предназначен для нескольких основных функций: Защита от воды после дождя или таяния снега. Создание нужного зазора для  вентиляции  пространства под кровлей – чтобы покрытие просушивалась после дождя.

Кровельное железо. Кровельные шурупы. Гидроизоляция, бруски для монтажа, или уплотнительные детали

Дрель. Рулетка.

Ножовка по металлу. Ножницы по металлу. Карандаш.. Шуруповёрт. Гвозди.

Важно знать, что для соединения прямых коньков, необходимо использовать Т или У-образные элементы, с помощью которых добиваются прочности и герметичности переходов.

4

Изготовление коньковой детали и установка конька

Конек для крыши представляет собой систему из нескольких деталей. В состав может быть включена гидроизоляция, бруски для монтажа, или уплотнительные детали.

Количество компонентов зависит от нескольких факторов: Размеры крыши, куда будет устанавливаться оборудование. Отсутствие или наличие вентиляционной системы под кровельным пространством. Сам кровельный материал, а также конструктивные особенности.

Кровельное железо. Кровельные шурупы. Гидроизоляция, бруски для монтажа, или уплотнительные детали

Дрель. Рулетка.

Ножовка по металлу. Ножницы по металлу. Карандаш.. Шуруповёрт. Гвозди.

К основному элементу (помимо корпуса), который устанавливается на всех коньках, можно отнести гидроизоляционный слой, защищающий крышу от попадания воды.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Изготовление отлива и его крепление.

Отлив для крыши – это система водоотведения, с помощью которой влага осадков собирается с кровли, организуется её отведение в предназначенные для приёмки места. Он защищает кровлю, отмостку, фундамент от преждевременного износа и разрушения.

Кровельное железо. Кро-вельные шу-рупы., гвозди  Крепления, раструбные заготовки, воронки углы поворотов

Дрель. Рулетка.

Ножницы по металлу. Карандаш.. Шуруповёрт. Молоток.

Поскольку отлив имеет конкретное назначение, он должны удовлетво-рять следующим требованиям: Иметь повышенную прочность,

Иметь способность соп-ротивляться нагрузкам не деформируясь,

Быть не подверженным коррозии.

2

Изготовление отлива и его крепление.

Алюминиевые – довольно привлекательные, так как технологии их изготовления дают гладкую (до совершенства) поверхность, наделяют способностью сохранять новенький вид все годы службы. Металл защищён двухсторонним лаковым покрытием от коррозии. Цветовая гамма создаётся за счёт цвета лака. Толщина изделий от 0.8 мм до 1 мм. Достоинства алюминиевого отлива: один из лёгких среди металлических отливов;

Кровельное железо. Кро-вельные шу-рупы., гвозди  Крепления, раструбные заготовки, воронки углы поворотов

Дрель. Рулетка.

Ножницы по металлу. Карандаш.. Шуруповёрт. Молоток.

Металлические отливы имеют общие достоинства – долговечность, прочность, стойкость к химическим веществам, выдерживают большие плюсовые/минусовые температуры, легко монтируются. Недостатки – более высокие цены, шумность.

3

Изготовление отлива и его крепление.

Чтобы прикрепить желоб с нужным уклоном, используют простой способ – сначала прикрепляют крайние кронштейны с рассчитанным превышением одного из них. Потом натягивают леску или бечёвку и по ней прикрепляют остальные кронштейны. Обычно водосточные трубы располагают рядом с углами здания. Если желоб прямолинейный, и его температурному удлинению ничто не мешает, а длина его — до 12 м, то достаточно сделать одну водосточную трубу. Если при тех же условиях удлинение лотка ограничено, то в конце его уклона устанавливается компенсирующая воронка.

Кровельное железо. Кро-вельные шу-рупы., гвозди  Крепления, раструбные заготовки, воронки углы поворотов

Дрель. Рулетка.

Ножницы по металлу. Карандаш.. Шуруповёрт. Молоток.

Самое главное – установить лоток с правильным уклоном. Минимальный уклон составляет не менее 3-5 мм на каждый погонный метр (по СНиП полагается не менее 1-2 мм на 1 пм).

4

Изготовление отлива и его крепление.

Для установки и крепления лотка использовать следует крепления, входящие в комплектацию отлива. В зависимости от конкретных условий они прикручиваются к стропилам, лобовой доске или доске кровли.

При установке кронштейнов важно сделать так, чтобы в самой высокой точке положения лотка его наружный край был минимум на три сантиметра ниже, чем плоскость кровельного покрытия. Поэтому установку креплений следует начинать с этого края кровли.

Расстоянием между кронштейнами влияют на жёсткость лотка, поэтому шаг установки принимается 50-70 см. Крепления, установленные на углах, лишними не бывают.

Край кровли должен находился над продольной осью желоба, либо на расстоянии 1/2 ширины лотка. В ином случае ливневые воды будут выплёскиваться за его пределы.

Кровельное железо. Кро-вельные шу-рупы., гвозди  Крепления, раструбные заготовки, воронки углы поворотов

Дрель. Рулетка.

Ножницы по металлу. Карандаш.. Шуруповёрт. Молоток.

Расстояние между стеной здания и стенками лотка 5-8 см., чтобы не отсыревала и не плесневела стена.

При установке и креплении лотковых деталей используют резиновую прокладку 1-2 мм для предохранения красочного или лакового слоя деталей.

Водостоки устанавливаются с учётом отвода воды в ливнёвку. Поэтому их размещают напротив ливневого приёмника. Расстояние от земли до низа водостока 15-30 см.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Проведение сезонного осмотра крыш

Регулярное обслуживание, или как поддерживать крышу в хорошем состоянии
Стоит учесть, что даже очень прочная и аккуратно сделанная кровля требует периодических осмотров. В нашей климатической зоне кровля подвержена различным погодным условиям (дождь, снег, порывистый ветер). По этой причине его следует проверять не реже двух раз в год: весной и перед зимой.

Материалы для ремонта.

Монтажный пояс, верёвка. Инструменты для ремонта.

Когда после холодной снежной зимы он мог быть поврежден. Помните, что игнорирование даже незначительных дефектов может привести к необрати-мому повреждению конструкции крыши. И, таким образом, навлекают на нас значительные расходы. Чтобы без опасений входить в новый весенний сезон, проведем общий осмотр кровли.

2

Проведение сезонного осмотра крыш

Крыша — одна из тех вещей, на которой не стоит слишком сильно экономить. Это долгосрочное вложение, которое не только окупается со временем, но и дает сбережения. Стоит подумать о качественном покрытии и утеплителе, и мы обязательно сэкономим на энергии и отоплении. Ухоженная крыша определенно увеличивает стоимость недвижимости, а также является одним из основных факторов, определяющих состояние здания. «Регулярно проводя сезонные осмотры и устраняя повреждения, вы можете быть уверены, что крыша выдержит следующие испытания на прочность, которые выдержит погода».

Материалы для ремонта

Монтажный пояс, верёвка. Инструменты для ремонта

Чтобы убедиться, что проверка была проведена правильно, есть смысл доверить ее специализированной бригаде. Лучшее — для профессионалов, сделавших покрытие и знающих его конструктивные элементы и специфику. Проверенные специалисты знают, каковы возможные риски. Особенно, если крыша имеет сложную форму.

3

Проведение сезонного осмотра крыш

Незначительные неисправности, вызванные изменением погоды, следует устранять как можно скорее. Пренебрежение ремонтом поврежденных элементов может со временем привести к протечке крышки. — А протекающая крыша вызывает проблемы в виде, среди прочего, сырость на чердаке или поврежденный фасад здания.

Материалы для ремонта

Монтажный пояс, верёвка. Инструменты для ремонта

При обслуживании кровли обязательно проверяйте наличие следов износа. Сколько мы заплатим за любой ремонт крыши, в основном зависит от материала, из которого она сделана.

4

Проведение сезонного осмотра крыш

Желоба также следует тщательно осмотреть и удалить песок, листья или ветки, чтобы они не блокировали поток воды. Листья и иголки, падающие с деревьев, представляют большой риск, поскольку они могут забивать желоба и водосточные трубы, тем самым затрудняя работу системы. — Такое загрязнение может помешать правильному отводу воды со склона. А это, в свою очередь, приводит к отсыреванию стен, в результате чего образуют-ся грибки, нарушается структура стен и они теряют свои теплоизо-ляционные свойства. Плохо очи-щенные водостоки — частая причина необратимого поврежде-ния элементов водостока и даже конструкции кровли в карнизе.

Материалы для ремонта

Монтажный пояс, верёвка. Инструменты для ремонта

Помните, что слабые места на крыше особенно подвержены вредному воздействию погодных условий и любых загрязнений. К ним относятся все соединения с вертикальными поверхностями: дымоходы, боковые стенки слуховых окон, корзины и водосборы на крыше:

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Всегда следовать этим правилам: Без крайней нужды никогда не подходите ближе 5 метров к любому многоэтажному дому, где на крыше скопились снег и лед или крышу которого чистят от наледи. Исключения составляют подъезды с бетонным козырьком. Они закрывают опасную территорию, поэтому падение снежной или ледяной глыбы на козырек не причинит вам вреда, даже если вы будете стоять рядом. Выходя из дома осматривайте крышу и подъезды. Заметив скопление снега или льда, сразу же звоните в управляющую компанию (УК), если же работники управляющей компании в тот же день не приняли никаких мер, обращайтесь в жилищную инспекцию или администрацию района.

Лента ограждения

Монтажный пояс, верёвка. Топор, лом. Ведро, скребок, веник, трос. Лопата.

Если вы увидели на своем или соседнем балконе большие сосульки, не пытайтесь самостоятельно их убирать. Для этой работы необходимы специальная подготовка и соответствующее снаряжение. Более подробно о борьбе с сосульками на балконах читайте тут. Вместо этого сделайте под балконом ограждение – вбейте в землю два кола высотой 1,5–2 метра, натяните на них красную ленту и прикрепите табличку с надписью об опасности падения сосулек,

2

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)»

Одна из основных опасностей, из-за которых приходится бороться с наледью и снегом, заключается в огромной кинетической энергии падающей глыбы. Когда огромная масса снега и льда оторвалась, остановить или замедлить ее движение уже невозможно, поэтому единственный способ защититься от повреждений – оказаться в безопасном месте.

Ледяная глыба легко продавливает кузов автомобиля, а огромная масса снега засыпает человека, находящегося в шоке от удара, из-за чего он не может дышать.

Лента ограждения

Монтажный пояс, верёвка. Топор, лом. Ведро, скребок, веник, трос. Лопата.

Еще одна серьезная опасность связана с тем, что лед очень скользкий, а снег мягкий и подвижный. Из-за этого рабочий, убирающий снег, сильно рискует, ведь любое неловкое движение может закончиться падением. Даже если он упадет на крышу, велика вероятность получения травм, да и такой удар может повредить кровлю.

3

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Если вас отправляют на очистку крыш от льда и снега, то проверьте, подходит ли ваша обувь и одежда для работы на высоте и скользкой поверхности, а также в условиях холода и сильного ветра. Если одежда не подходит, откажитесь лезть на крышу – возможно, вы немного потеряете в зарплате (это можно будет опротестовать через профсоюз, трудовую инспекцию или прокуратуру), зато вы сохраните жизнь и здоровье.

Лента ограждения

Монтажный пояс, верёвка. Топор, лом. Ведро, скребок, веник, трос. Лопата.

В зимний период после каждого снегопада на крышах строений скапливается большое количество снега.

Он подтаивает, превращается в ледяную массу, создает дополнительную нагрузку на кровельный материал, и подвергает опасности людей, проходящих мимо, а также при падении может повредить инфраструктуру и стоящие рядом автомобили.

4

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Уход за скатной кровлей зависит от материала, из которого она выполнена. Однако основные проблемы всех покрытий одинаковы, поэтому и обслуживание разных типов кровель мало отличается друг от друга и состоит из следующих этапов: Осмотр кровли и очистка ее поверхности от мусора. Уборка водосточной системы. Удаление мха, лишайников, плесени и т.п. Не допускайте контакта ветвей с кровлей. Если за время вашего прошлого осмотра стоящее рядом с домом дерево выросло и его ветви уже касаются крыши, спилите их.

Лента ограждения

Монтажный пояс, верёвка. Топор, лом. Ведро, скребок, веник, трос. Лопата.

Уход за кровлей начинается с ее осмотра. Его цель – выявить повреждения или другие дефекты покрытия, а также наличие мусора, листьев, посторонних предметов. Конечно, лишние предметы не уничтожат кровлю, однако и долговечнос-ти наружному покрытию они не добавят. Кровлю нужно осматривать два раза в год: после зимы, в апреле-мае, и поздно осенью, после листопада.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Ремонт, восстановление фронтона. Выявление дефектов крыш

Фронтон – это участок стены, который ограничен снизу потолком, а сверху плоскостями скатов кровли. Он есть у любой двускатной, ломаной или односкатной конструкции. Также наличие такой составной части характерно для датской крыши. Используются фронтоны в качестве завершающего элемента многих архитектурных сооружений. Так любой портик или портал просто немыслимы без него. Еще такая конструкция нужна для оформления наличников окон и дверей. Ещё с античности фронтоны перекрываются выступами карнизной плиты.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт.

По наличию разных составных частей фронтоны бывают простыми и сложными. Второй вариант, в отличие от первого, предполагает использование в качестве опор вертикальных раскреповок. К тому же в сложной конструкции карнизы и тяги оканчиваются, не доходя до центральной части стены.

2

Ремонт, восстановление фронтона. Выявление дефектов крыш

Оцените состояние фронтонного участка крыши. Прежде чем приступить к ремонту, вам необходимо тщательно изучить фронтон и определить, какие работы он требует. Проверьте наличие трещин, сколов, плохого состояния краски и других повреждений. Если повреждения незначительны, то, возможно, достаточно будет провести косметический ремонт. В случае более серьезных проблем может потребоваться замена отдельных элементов или всего фронтонного участка. Очистите фронтон крыши

Для успешного восстановления фронтон крыши необходимо удалить все загрязнения и старое покрытие. Очистите поверхность от пыли, грязи и мха, используя щетку и воду с мягким моющим средством. После этого промойте фронтон высоконапорным водоструем, чтобы удалить все остатки.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт

Покройте фронтон крыши После проведения ремонта необходимо покрыть фронтон крыши специальным покрытием, которое защитит его от воздействия влаги и ультрафиолетовых лучей. Выберите покрытие, подходящее для вашего типа крыши и следуйте инструкции производителя по нанесению. Обычно покрытие наносится с помощью кисти или валика.

3

Ремонт, восстановление фронтона. Выявление дефектов крыш

Кровельные покрытия и крыши зданий и сооружений в процессе их эксплуатации подвергаются постоянному воздействию агрессивных внешних факторов и физическому износу. Вследствие таких процессов образуются разнообразные неисправности и дефекты кровли зданий, что ухудшает эксплуатационные характеристики крышных конструкций, а также негативно сказывается на техническом состоянии всего здания и уменьшает нормативные сроки службы.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт

В числе наиболее часто встречающихся следует отметить: дефекты деревянной кровли возникают при некачественной гидроизоляции между деревянными и каменными частями конструкции, и вследствие разрушения соединений в сопряжениях стропил. При этом наблюдается гниение обрешетки, строительных ног и других элементов, возможны также существенные погибы стропильных ног;

4

Ремонт, восстановление фронтона. Выявление дефектов крыш

В процессе эксплуатации металлические поверхности постоянно подвергаются воздействию дождя, ветра, снега, ультрафиолетового излучения и другим вредным воздействиям. В результате это ухудшает прочностные характеристики конструкций и приводит к разрушениям. Наиболее распространенные дефекты фальцевой кровли или покрытий из профнастила следующие: образование пробоин, дыр и свищей; коррозионные поражения металла; отгибы листов по сторонам; неплотное примыкание фальцев; отрывы карнизных свесов; прогибы листов; смещение водосточных труб.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

В зависимости от степени и характера выявленных повреждений устранить их можно посредством капитального или текущего ремонта. В первом случае проводится полная замена крышного покрытия вместе с линейными покрытиями на фасадах и водосточными трубами.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Изготовление и установка деревянного трапа на крыше. Подтягивание кровельных само резов

Деревянный трап (или лестница) на крышу может быть очень полезным элементом, особенно если у вас есть необходимость регулярно подниматься на крышу для проведения ремонтных работ или обслуживания. Создание такого трапа самому не только позволяет сэкономить деньги, но и дает возможность выполнить его именно таким, как вам удобно.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

Перед тем, как приступить к созданию и установке деревянного трапа на крышу, необходимо провести тщательную проверку состояния кровли. Убедитесь, что она надежна и не нуждается в ремонте. Также убедитесь, что выбор места установки трапа не повредит конструкции крыши.

2

Изготовление и установка деревянного трапа на крыше. Подтягивание кровельных само резов

Шаги установки деревянного трапа на крышу. Оцените место установки трапа на крыше и проведите необходимые измерения. Подготовьте необходимые материалы: деревянные доски, гвозди, болты, шурупы, битумную мастику и другие инструменты. Создайте каркас для трапа, используя деревянные доски и соответст-вующие инструменты.

Присоедините каркас трапа к крыше, убедившись, что он установлен прочно и надежно.

Закрепите деревянные доски на каркасе, используя гвозди или шурупы. Покройте поверхность трапа битумной мастикой для обеспечения дополнительной защиты от осадков. Проверьте стабильность и прочность установленного трапа перед использованием.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

Перед началом установки деревянного трапа на крышу необходимо подгото-вить все необходимые материалы Все они должны быть высокого качества и соответство-вать требуемым станда-ртам безопасности.

Материалы: деревян-ные доски или балки

Крепежные элементы (винты, гайки, шурупы и др.) Гидроизоляцион-ный материал (пленка или рулонный материал) Изоляционный материал (пенопласт или минеральная вата)

Краска или лак для дерева

3

Изготовление и установка дере-вянного трапа на крыше. Подтягивание кровельных само резов

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

Несмотря на кажущуюся простоту, монтаж профлиста требует наличия определенных навыков и опыта – начиная со знания, как правильно «перевязать» карты между собой и заканчивая навыком правильного вкручивания саморезов – чтобы они заходили на нужное расстояние.

4

Изготовление и установка деревянного трапа на крыше. Подтягивание кровельных само резов

Кровельные саморезы используются для крепления кровельных материалов и профильных труб. Для успешной установки самореза необходимо следовать определенной последовательности действий:

Подготовьте необходимые инструменты: дрель или отвертку с битой, гильзу или отвертку с крестовым шлицем и, конечно же, сам саморез.

Определите место, где будет закручен саморез. Обратите внимание, что саморез должен попадать в металлическую планку, на которую будет крепиться кровельный материал.

Заготовьте отверстие для самореза. Для этого воспользуйтесь отверткой или дрелью с диаметром сверла, соответствующим диаметру самореза. Вставьте гильзу или отвертку с крестовым шлицем в отверстие и закрутите саморез. Старайтесь закрутить его плотно и ровно, не перекручивая планку, чтобы не повредить кровельный материал. Проверьте плотность закручивания самореза, при необходимости подтяните его немного.

Деревянные доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

Кровельный саморез – это специальный крепеж, который используется для закрепления кровельного материала к каркасу или другому подложке. В процессе кровельных работ часто возникает необходимость закручивать саморезы в профильные трубы, например, при монтаже водосточных систем или при креплении кровли к навесам.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Установка строительных лесов и подмостей

Строительные леса, подмости, вышки, люльки, стремянки применяют при возведении жилых, общественных и других зданий и сооружений. Для отделочных работ по фасадам многоэтажных зданий применяют трубчатые леса, вышки, люльки, а для отделочных работ внутри жилых и общественных зданий – инвентарные подмости

Подставки под основание лесов или подмостей. Деревянные бруски для настила полов.

Набор накидных ключей. Страховочная цепь для крепления лесов к стене. Конструкции лесов.

Леса, как правило, устанавливают на земле, а подмости – на земле и междуэтажных перекрытиях. Леса и подмости бывают деревянными металлическими или металлодеревянными.

2

Установка строительных лесов и подмостей

Собирают леса в такой последовательности. Сначала устанавливают стойки вдоль стен в два ряда с шагом 2 м, затем соединяют их ригелями. К стойкам по высоте с шагом 1 м приварены патрубки, в которые входят крюки ригелей. Установка стоек должна вестись точно, иначе ригели не сядут на место (в патрубки). Устанавливают стойки нижней частью в башмаки, уложенные на деревянных прокладках и прикрепленные костылями.

Подставки под основание лесов или подмостей. Деревянные бруски для настила полов.

Набор накидных ключей. Страховочная цепь для крепления лесов к стене. Конструкции лесов.

Трубчатые металличес-кие безболтовые леса конструкции предста-вляют собой простран-ственную каркасную конструкцию, состоящую из стоек и ригелей, соединенных между собой на крюках и патрубках без болтов. К монтажу лесов приступают после отвода поверхностных вод, планировки и уплотнения грунта на всю ширину лесов.

3

Установка строительных лесов и подмостей

Панельные подмости применяют со сложенными или раскрытыми опорами. В первом случае они имеют высоту 1100 мм, и при их установке раскосы с кронштейнами снимают с опор, во втором случае они имеют высоту 2200 мм, а раскрытые опоры закрепляют раскосами. С одного рабочего места на другое подмости переносят краном.

Подставки под основание лесов или подмостей. Деревянные бруски для настила полов.

Набор накидных ключей. Страховочная цепь для крепления лесов к стене. Конструкции лесов.

Подмости представляют собой одноярусную конструкцию, предназначенную для выполнения работ, требующих перемещения по фронту работ. Применяют их для кирпичной кладки и выполнения отделочных работ внутри помещений

4

Установка строительных лесов и подмостей

Передвижные подмости предназначены для выполнения отделочных и монтажных работ при строительстве промышленных зданий. Для устойчивости подмости имеют четыре аутригера (опоры). Подъем рабочей площадки в верхнее положение на 6 м и опускание в нижнее положение на 1,4 м производится гидросистемой. Рабочая площадка имеет длину 3140 мм, ширину 1000 мм. Средняя скорость подъема и опускания рабочей площадки 3 м/мин.

Подставки под основание лесов или подмостей. Деревянные бруски для настила полов.

Набор накидных ключей. Страховочная цепь для крепления лесов к стене. Конструкции лесов.

До начала эксплуатации леса оборудуют молниезащитой. Отклонения от проектной длины элементов лесов не должны превышать в стойках ±2, в остальных элементах ±3 мм.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Установка временных защитных сооружений и подача крепежа с места хранения в зону монтажа

Стройплощадка – это объект с повышенным риском получения травм. Поэтому необходимо установить препятствия для несанкционированного проникновения посторонних, а также для предупреждения несчастных случаев с работниками. Эта задача решается с помощью ограждений.

Деревянные щиты доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

Еще одна их функция – снижение загрязнения окружающей среды цементной или кирпичной пылью. Особо отличаются повышенной запыленностью участки монтажа и демонтажа.

2

Установка временных защитных сооружений и подача крепежа с места хранения в зону монтажа

Все заграждения являются инвентарными. Это означает, что они должны быть пронумерованы, поставлены на бухгалтерский и складской учет, их эксплуатация и обслуживание производится по графику планово-предупредительного ремонта, а места установки, конкретный вид прописаны в ППР, а также в плане организации строительства.

Деревянные щиты доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

Подготовка площадки к работе должна производиться до начала работ. Правила установки ограждений могут принимать и субъекты РФ, а также органы исполнительной власти на местах.

3

Установка временных защитных сооружений и подача крепежа с места хранения в зону монтажа

Правила разгрузки. При разгрузке металлочерепицы количество грузчиков должно рассчитываться из следующего соотношения: на два погонных метра материала обязателен один грузчик. Материал переносится грузчиками исключительно в горизонтальном положении  при этом важно следить за отсутствием сильных перегибов.

Деревянные щиты доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

При разгрузке категорически запрещается: бросать материал; протаскивать упаковку  и  сами  листы металлочерепицы волоком,  при  котором  возможна деформация листов; разгружать отдельно листы продукции краном гибкими чалками (без траверса).

4

Установка временных защитных сооружений и подача крепежа с места хранения в зону монтажа

Правила хранения. Хранить металлочерепицу следует в не отапливаемых складских помещениях, закрытых от отмосферных осадков и прямых солнечных лучей. Пачки листов материала, обернутые полиэтиленом, должны быть ровно уложены на деревянные поддоны и закреплены на них. Способ размещения – на ровной горизонтальной поверхности, на деревянных подкладках толщиной не менее 50 мм, шириной не менее 100 мм, длиной на 100 мм превышающей ширину пачки, расположенных на расстоянии не более 2 м друг от друга. Прокладки должны располагаться с подъемом к середине пачки. При хранении пакеты продукции должны быть размещены в один ярус.

Деревянные щиты доски, бруски. Шурупы. Шпильки. Гвозди

Дрель. Рулетка.

Ножовка по дереву. Стамеска. Карандаш. Шуруповёрт Молоток.

При хранении категорически запрещается: хранить металлочерепицу на открытых площадках

хранить металлочерепицу более 2-х недель с момента разгрузки в заводской упаковке;

хранение пачек продукции в несколько ярусов;

хранение пачек продукции с продольным уклоном менее 30 градусов.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Устройство закладных деталей для монтажа мауэрлата

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Шпильки, гайки шайбы, деревянный брус, рубероид для гидроизоляции.

Набор накидных ключей. Монтажка. Дрель. Ножовка  по дереву и по металлу.

Мауэрлат равномерно распределяет нагрузки по всему периметру фасадных стен. Чем больше площадь упора мауэрлата, тем меньше точечные нагрузки на стены, тем безопаснее конструкция сооружения.

2

Устройство закладных деталей для монтажа мауэрлата

Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла.

Шпильки, гайки шайбы, деревянный брус, рубероид для гидроизоляции

Набор накидных ключей. Монтажка. Дрель. Ножовка  по дереву и по металлу

Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла

3

Устройство закладных деталей для монтажа мауэрлата

Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях.

Шпильки, гайки шайбы, деревянный брус, рубероид для гидроизоляции

Набор накидных ключей. Монтажка. Дрель. Ножовка  по дереву и по металлу

Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.

4

Устройство закладных деталей для монтажа мауэрлата

Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене.

Шпильки, гайки шайбы, деревянный брус, рубероид для гидроизоляции

Набор накидных ключей. Монтажка. Дрель. Ножовка  по дереву и по металлу

Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Подача мауэрлата стоек и стропил с места хранения в зону монтажа

Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпич-ной кладке наружных несу-щих стен по периметру дома. Для кровельного пояса под-ходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами

Деревянный брус, доски. Шпильки, гайки шайбы, гвозди.

Стропа. Подъёмный механизм. Ножовка  по дереву. Молотогк.

Вариант крепления выбирается в зависимости от предполагаемой нагрузки на стены. Но даже без их расчёта можно уверенно заявить, что практически все способы подходят для строительства небольшого жилого частного дома.

2

Подача мауэрлата стоек и стропил с места хранения в зону монтажа

Крепление к армопоясу

Создание армопояса по кирпичной стене с установленными в монолитном массиве анкерами для крепления мауэрлата, — идеальный вариант. Устройство армопояса предполагает: монтаж и демонтаж опалубки;

армирование; заливка бетона;

установка анкеров. После чего поверхность укрывается гидроизоляционным материалом, а сверху, на выступающие из бетона анкера насаживается деревянный мауэрлат.

Деревянный брус, доски. Шпильки, гайки шайбы, гвозди.

Стропа. Подъёмный механизм. Ножовка  по дереву. Молотогк.

Кирпичная стена прочна сама по себе, поэтому армопояс не выполняет никаких иных функциональных задач, кроме основания для надёжного крепления мауэрлата.

3

Подача мауэрлата стоек и стропил с места хранения в зону монтажа

Стропильная система является довольно тяжелой и сложной конструкцией, к установке которой нужно уделять особое внимание. Конструкция из стропил — это скелет крыши, обязанный принимать на себя и равномерно распределять вес кровельных материалов и осадков. Если правильно собрать деревянный скелет крыши под утеплитель, гидроизоляционную плёнку и финишное покрытие, то получится добиться заметного увеличения грузоподъёмности стропильной системы.

Деревянный брус, доски. Шпильки, гайки шайбы, гвозди.

Стропа. Подъёмный механизм. Ножовка  по дереву. Молотогк.

Главными узлами стропильной системы выступают: — стропильная ферма — соединение стропильной пары, растяжки, а также стоек и раскосов;

— коньковый узел — совмещение двух противоположных стропил;

— звено из мауэрлата и опирающегося на него стропила; — модуль, включающий в себя прогон, стойку и лежень;

— соединение стропила с подкосом и стойкой.

4

Подача мауэрлата стоек и стропил с места хранения в зону монтажа

ОСНОВНЫЕ ЭЛЕМЕНТЫ СТРОПИЛЬНОЙ СИСТЕМЫ

Мауэрлат — своеобразное основание под элементы кровли, прикрепляемое по всему периметру здания к верхней кромке наружных стен, чтобы рассредоточить давление кровельного пирога (Мауэрлат служит основанием для каркаса кровли); Стро-пильные ноги — незаменимые детали деревянного костяка крыши, определяющие угол наклона скатов и вид верхней части дома; Коньковый прогон — брус, зафиксированный в горизонтальном положении и, словно позвоночник, соеди-няющий все стропила каркаса кровли в их верхней части (Коньковый прогон распола-гается ровно посередине здания); Боковой прогон — горизонтальный брус, который отличается от конькового прогона тем, что закрепляется в середине стропильных ног каждого ската крыши; Затяжка — распорка, объединяющая два противоположных стропила, чтобы они не разъезжались (Затяжка и подкосы необходимы для правильного распределения нагрузки на мауэрлат);

Деревянный брус, доски. Шпильки, гайки шайбы, гвозди.

Стропа. Подъёмный механизм. Ножовка  по дереву. Молотогк.

Наиболее сложное звено каркаса кровли — это стропильная ферма, которая отличается тем, что собирается на земле, а потом переправляется на кровлю, поскольку только так получается удачно подогнать одну деревянную деталь под другую. Стропильная ферма состоит как минимум из трёх элементов — помимо главных элементов — двух противоположных стропил и растяжки, включает дополнительные фрагменты — стойки и раскосы, уменьшающие давление конструкции на стены и создаётся при помощи различных типов врубок практически без применения металлических крепёжных приспособлений.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Сортировка и распределение материалов в зоне монтажа

Монтирующая организация принимает поступающие на строитель­ную площадку конструкции. Приемку сборных конструкций произво­дят по паспортам на эти изделия с учетом допускаемых отклонений в размерах и по комплектовочным ведомостям. При приемке достав­ленных изделий необходимо проверять: наличие штампа ОТК завода; наличие осевых рисок и отметку положения центра тяжести кон­струкции; Монтирующая организация принимает поступающие на строитель­ную площадку конструкции. Приемку сборных конструкций произво­дят по паспортам на эти изделия с учетом допускаемых отклонений в размерах и по комплектовочным ведомостям.

Пиломатериалы, металл  материалы.

Стропа. Подъёмный механизм. Лом.

Если изделие оказалось некачественным, его бракуют, оформляют соответствующий рекламационный акт при участии представителей ге­нерального подрядчика, монтирующей организации и предприятия-из­готовителя. Изделие подвергается ремонту, если это возможно, или от­правляется назад изготовителю. Взамен на строительную площадку поставляется новое, качественное изделие.

2

Сортировка и распределение материалов в зоне монтажа

Складирование сборных элементов. Трудозатраты на хранение конструкций от общей трудоемкости монтажных работ составляют для металлоконструкций 12...25% Склады размещают на спланированной площадке, с учетом стока ливневых и талых вод. Склады делят на центральные у путей прибы­тия грузов и приобъектные.

Пиломатериалы, металл  материалы.

Стропа. Подъёмный механизм. Лом.

Величина запаса сборных конструкций зависит от условий достав­ки и может изменяться от полного объема элементов на здание прак­тически до нуля, когда монтаж здания осуществляют с транспортных средств. Обычный запас конструкций — на 3...7 дней работы монтаж­ных кранов.

3

Сортировка и распределение материалов в зоне монтажа

При хранении конструкций на приобъектном складе необходимо: раскладывать сборные элементы и размещать штабеля в зоне действия монтажного крана с учетом последовательности монта­жа; конструкции, имеющие большую массу (или парусность), распо­лагать вблизи монтажного крана; хранить сборные элементы в условиях, исключающих их дефор­мирование и загрязнение; на территории склада установить указатели проездов и прохо­дов

Пиломатериалы, металл  материалы.

Стропа. Подъёмный механизм. Лом.

Все элементы складируют на деревянных подкладках размером 6x6 и 8х8 см, при этом должны быть обеспечены соосность укладки элементов, исключены возможности образования трещин и перенапряжений в бетоне конструкций

4

Сортировка и распределение материалов в зоне монтажа

На складе более тяжелые конструкции располагают ближе к мон­тажному крану, а более легкие - дальше. С целью сокращения площа­ди склада конструкции обычно хранят в штабелях. Проходы между штабелями необходимо устраивать в продольном направлении через каждые два смежных штабеля, в попереч-ном - не реже чем через 25 м. Ширина поперечных проходов должна быть не менее 0,7 м, а разрывы между штабелями - не менее 0,2 м. Складирование элементов необхо­димо организовать так, чтобы иметь доступ к любой конструкции для возможности определения ее маркировки и подготовки к монтажу.

Пиломатериалы, металл  материалы.

Стропа. Подъёмный механизм. Лом.

Для разных конструкций и сборных изделий отводят свои зоны складирования. Их отделяют одну от другой сквозными проходами шириной не менее 1 м. Для различных материалов существуют свои  правила  складирования.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Раскладка материалов в зоне монтажа

Монтаж конструкций производится с предварительной раскладкой конструк­ций за 1-2 смены до установки их в проектное положение. Раскладку производит звено такелажников из двух-трех человек, работающих во вторую смену. Такая технология необходима, чтобы не загромождать пролёты конструкциями и обес­печить свободный манёвр монтажного крана. Правило- наиболее тяжелые ближе.

Пиломатериалы, металл  материалы. Деревянные подкладки.

Стропа. Подъёмный механизм. Лом.

При монтаже зданий легкого и среднего типов часто при­меняют метод предвари-тельной раскладки элементов в мон­тажной зоне. В зданиях тяжелого типа монтируемые конструк­ции подают непос-редственно под монтаж (монтаж с колес). Направ-ление подачи элементов обычно противоположно на­правлению монтажа за исключением элементов, укрупняемых перед подъемом.

2

Раскладка материалов в зоне монтажа

Наиболее эффективным является метод монтажа с транспортных средств. Конструкции в этом случае доставляют в зону монтажа автотягачами с отцепными полуприцепами, т. е. челночным методом. Сущность челночного метода заключается в том, что один автотягач работает не менее чем с тремя специализирован-ными полуприцепами: один находится под погрузкой, второй на строительном объекте, третий — буксируется тягачом.

Пиломатериалы, металл  материалы. Деревянные подкладки.

Стропа. Подъёмный механизм. Лом.

Конструкции подают в зону действия грузоподъемного механизма строго в определенное время. Для этого в соответствии с принятой технологией монтажа, а также с учетом грузоподъемности транспортных средств и расстояния доставки разрабатывают почасовые графики доставки и монтажа конструкций.

3

Раскладка материалов в зоне монтажа

До начала монтажа надземных конструкций, строительная площадка планируется с определенным уклоном для отвода ливневых вод а также устраиваются временные дороги для обеспечения подвоза материала и передвижения механизмов.

Пиломатериалы, металл  материалы. Деревянные подкладки.

Стропа. Подъёмный механизм. Лом.

Предварительное складирование конструкций на приобъектных складах допускается только при соответствующем обосновании. Приобъект­ный склад должен быть расположен в зоне действия монтажного крана.

4

Раскладка материалов в зоне монтажа

Правильная расстановка эле-ментов перед монтажом поз-воляет визуализировать конеч-ный результат и последова-тельность выполнения работ. Также это помогает опреде-лить необходимые инструмен-ты и материалы, что сущест-ен-но экономит ресурсы и облегчает процесс работ.

Пиломатериалы, металл  материалы. Деревянные подкладки.

Стропа. Подъёмный механизм. Лом.

Предварительная раскладка элементов является неотъемлемой частью процесса монтажа. Это важный шаг, который позволяет облегчить и ускорить процесс сборки, а также избежать ошибок и проблем в дальнейшем.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Подача кирпича для закладки фронтонов с места хранения в зону монтажа

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Кирпич, раствор

Мастерок, уровень, причал очный шнур, расшивка, кирочка каменщика.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

2

Подача кирпича для закладки фронтонов с места хранения в зону монтажа

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

Кирпич, раствор

Мастерок, уровень, причал очный шнур, расшивка, кирочка каменщика.

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену.

3

Подача кирпича для закладки фронтонов с места хранения в зону монтажа

При расчете высоты конструкции принимается во внимание функциональное назначение подкровельного пространства. Кирпичный фронтон мансардной крыши должен иметь высоту не менее 2,5 м, и она тем больше, чем больше расстояние между перекрытием верхнего этажа и коньком и круче крыша. Например, для крыш с углом наклона в 60°, этот показатель равен примерно 5,3 м.

Кирпич, раствор

Мастерок, уровень, причал очный шнур, расшивка, кирочка каменщика.

После возведения основных стен, по всему периметру заливают сплошной армпояс. Такой железобетонный пояс, с одной стороны, обеспечивает жесткость конструкции, а с другой – препятствует распорным усилиям, создаваемым стропильными ногами, нейтрализуя их. Помимо прочего, армированный пояс служит усиленной опорой, которая впоследствии не даст мауэрлату смещаться.

4

Подача кирпича для закладки фронтонов с места хранения в зону монтажа

Монтажные работы начинают с разметки. Конструкция чаще всего представляет собой равнобедренный треугольник. В этом случае в срединной точке стены строго вертикаль-но устанавливают рейку, длина которой совпадает с высотой щипцовой стены. Затем ее верхнюю точку соединяют с углами стен, натянув капроновый шнур. Стороны воображаемого треугольника могут быть и не равны, тогда рейку передвигают по направлению конькового бруса.

Кирпич, раствор

Мастерок, уровень, причал очный шнур, расшивка, кирочка каменщика.

После заливки армпояса с торцов дома кладку подымают на два ряда, что соответствует высоте бруса мауэрлата. С оставшихся сторон на армированный пояс устанавливают брус мауэрлата.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Обработка био- и комплексных биоогнезащитных составами элементов несущих конструкций из древесины

Помимо отличных декоративных свойств, дерево является самым гигиеничным строительным материалом. Поэтому древесину можно использовать повсюду, не опасаясь нанести вред окружающей среде или здоровью человека.

Био-огнезащитные средства

Анти грибковые средства.

Ведро, кисточка, валик

Однако дерево имеет также ряд недостатков. Основными из них являются пожароопасность и уязвимость перед разного рода вредителями от грибков до насекомых, для которых древнейший строительный материал представляет собой пропитание. Способствует «удобоваримости» древесины влага.

2

Обработка био- и комплексных биоогнезащитных составами элементов несущих конструкций из древесины

При перепадах влажности и температуры (при изменении погоды) происходит деформация древесины. Ее усушка и набухание, чередуясь, приводят к короблению и образованию трещин, через которые в структуру древесины попадает вода. А повышение влажности древесины выше 20-23% неизбежно усиливает риск ее поражения грибами.

Био-огнезащитные средства

Анти грибковые средства.

Ведро, кисточка, валик

Грибы, поражающие древесину, отличаются большим разнообразием. Синева поверхностно окрашивает древесину, портя ее внешний вид и сортность, а также способствует накоплению в ней влаги. Дереворазрушающие грибы, проникающие в толщу древесины, уничтожают её изнутри практически полностью это уже очень серьезная опасность для деревянной конструкции.

3

Обработка био- и комплексных биоогнезащитных составами элементов несущих конструкций из древесины

Физико–химическая защита осуществляется при помощи специализированных защитных и декоративнозащитных составовантипиренов и антисептиков. Антипиренысоставы, уменьшающие риск возгорания древесины. Антисептикисоставы, предохраняющие древесину от биологического поражения.

Био-огнезащитные средства

Анти грибковые средства.

Ведро, кисточка, валик

В настоящее время разработан ряд защитных составов, предназначенных для придания древесине свойств, способствующих сведению уязвимости древесины к минимуму. Эти средства можно классифицировать по типу, по области применения, по химическому составу, по принципу защиты.

4

Обработка био- и комплексных биоогнезащитных составами элементов несущих конструкций из древесины

В последнее время наблюдается тенденция к комбинации нескольких компонентов. Например, защитно-декоративные покрытия для древесины обязательно содержат в себе фунгицидные (противогрибковые) компоненты. Морилки, помимо антисептического и фунгицидного действия, обладают еще и декоративными свойствами. Нередко в современные пропитки добавляют также антипирены (огнезащитные компоненты).

Био-огнезащитные средства

Анти грибковые средства.

Ведро, кисточка, валик

Однако недостаточно просто взять и смешать антипирен с антисептиком. Необходимо проверить сроки эксплуатации, совместимость каждого материала. Кроме того, пропитка, предназначенная, например, для антисептической обработки дерева, всегда более эффективно работает, чем комплексная огнебиозащита.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Подача металлических листов с места хранения в зону монтажа

Устройство предназначено для поштучной подачи листов стали на стол для фотопроекционной разметки, съема со стола размеченных листов и укладки их в пачки. Устройство в основном состоит из двух узлов: механизма подачи и механизма съема.

Металлические листы. Кровельные сама резы

Устройство предназначено для поштучной подачи листов стали на стол. Стропа, верёвки.

Механизм подачи состоит из рамы; двух бесконечных цепей; подъемно-опускного захвата, смонтированного на тележке, и приспособления для отделения от пакета верхнего листа, выполненного в виде осей с роликами. Привод движения цепей реверсивный.

2

Подача металлических листов с места хранения в зону монтажа

Пачку предназначенных для разметки листов укладывают в механизм подачи краном, затем листы автоматически подаются по одному на стол фотопроекционной разметки. Размеченные листы механизм съема убирает со стола фотопроекционной разметки и укладывает в пачку на специальном столе устройства; уложенные в пачку листы транспортируются к месту дальнейшей обработки при помощи крана.

Металлические листы

Кровельные сама резы

Устройство предназначено для поштучной подачи листов стали на стол. Стропа, верёвки.

Применение устройства позволяет уменьшить загрузку мостовых кранов и высвободить примерно 40 м2 полезной площади цеха, обычно занимаемой под временное складирование листов стали.

3

Подача металлических листов с места хранения в зону монтажа

Надежность и долговечность кровельной системы зависит не только от качества используемого покрытия, но и от того, насколько правильно выполнен монтаж профнастила. Только соблюдение всех технологических аспектов работ может гарантировать абсолютную герметичность кровли и устойчивость ко всем капризам природы – будь то проливные дожди, ураганы или снегопады. В этой статье мы рассмотрим подробную инструкцию по креплению профлиста и основных доборных элементов.

Металлические листы

Кровельные сама резы

Устройство предназначено для поштучной подачи листов стали на стол. Стропа, верёвки.

Укладка профнастила может выполняться на скаты с разным углом наклона – от 12° и более. Допускается монтаж на более пологие крыши, но в этом случае требуются дополнительные меры по усилению стропильной конструкции и обрешетки, герметизации мест поперечного и продольного соединения листов.

4

Подача металлических листов с места хранения в зону монтажа

Несущий профлист с высотой волны от 60 мм (например, Н60, Н75) в частном домостроении используется крайне редко из-за высокой стоимости. Такое покрытие является самонесущим и применяется в основном для покрытия крыш промышленных объектов.

Металлические листы

Кровельные сама резы

Устройство предназначено для поштучной подачи листов стали на стол. Стропа, верёвки.

Не менее важное значение имеет толщина профлиста – в зависимости от марки она может составлять от 0,35 до 0,9 мм. Для кровли рекомендуется использовать покрытие толщиной не менее 0,5 мм, которое характеризуется оптимальными показателями прочности и жесткости.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Устройство гидроизоляции в местах примыкания деревянных конструкций к кирпичу и бетону

Участки примыкания крови к стенам здания – зоны повышенного риска. Нередко они становятся причинами проникновения атмосферных осадков под кровельную конструкцию, что чревато большими неприятностями. К тому же эти участки нередко становятся местами скопления мусора, который приносит ветер.

Рубероид, би-кросс. Герметизирующие ленты

Ножницы, нож. Газовая горелка, баллон с газом.

Добавим, что защитные пленки примыкания кровли сегодня очень популярны. Производители предлагают огромнейших их ассортимент в плане цветового оформления. Подобрать необходимую ленту под цвет кровельного покрытия не составит особого труда.

2

Устройство гидроизоляции в местах примыкания деревянных конструкций к кирпичу и бетону

В процессе кладки кирпичной стены (или блочной) в месте примыкания кровли делают выступ на всю длину кровельной конструкции. Ширина такого выступа – полкирпича. И этого достаточно, чтобы защитить стык кровельного материала со стеной от дождя и других осадков.

Рубероид, би-кросс. Герметизирующие ленты

Ножницы, нож. Газовая горелка, баллон с газом.

В месте примыкания делают на всю длину крыши прорезь в стене. Ее глубина 5-6 см. В это углубление вставляется кровельный материал.

3

Устройство гидроизоляции в местах примыкания деревянных конструкций к кирпичу и бетону

В стене делается прорезь, куда вставляется металлическая планка уголкового типа. Полка, вставляемая в стену, имеет небольшой размер по ширине, поэтому этой стороной уголок практически полностью углубляется в стену. Ширина второй полки, вертикально расположенной, больше. Она выполняет функции нахлеста на кровельный материал. Крепится этот элемент саморезами к поверхности стены. На фото ниже схема такой защиты показана.

Рубероид, би-кросс. Герметизирующие ленты

Ножницы, нож. Газовая горелка, баллон с газом.

И еще одно достоинство – самоклеящийся скотч из битумно-полимерного состава является отличным гидроизоляционным материалом.

4

Устройство гидроизоляции в местах примыкания деревянных конструкций к кирпичу и бетону

Герметизирующие ленты

Эти уникальные материалы на строительном рынке появились относительно недавно. По сути, это битумно-полимерная смесь, сформированная в полосу, которую с двух сторон покрывают клеящим составом. Ее просто наклеивают в зону примыкания, как это показано на фото ниже.

Рубероид, би-кросс. Герметизирующие ленты

Ножницы, нож. Газовая горелка, баллон с газом.

Необходимо отметить, что такой материал представлен двумя разновидностями: для внутренних и наружных работ. Понятно, что на крыше требуется второй вариант. Он покрыт с одной стороны защитным УФ-слоем, который предохраняет ленту от негативного воздействия солнечных лучей.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Крепление подоконной картины, костылей

Установка пластиковых окон - многоэтапный процесс, требующий взвешенного и профессионального подхода. При несоблюдении базовых правил монтажа микроклимат в помещении с большой долей вероятности будет нарушен, что в свою очередь может привести не только к образованию сквозняков, но и к появлению грибка и плесени на поверхности откосов.

Т- образные заготовки. Пластины, дюбель-гвуозди. Гвозди, шпильки. Алюминиевые уголки

Дрель. Молоток.

В соответствии с нормами ТКП 45-3.02-11-2005 при установке ПВХ монтажный шов укрепляется в три этапа, что позволяет обеспечить наилучшую изоляцию монтажной пены.

2

Крепление подоконной картины, костылей

Грамотный монтаж ПВХ невозможен без установки отливов из оцинкованной стали, которые обеспечивают отвод атмосферных осадков и препятствуют проникновению излишков влаги в монтажный шов. Отливы, в свою очередь, дополнительно укрепляются при помощи кронштейнов (костылей) - крепежных элементов из прочной углеродистой стали.

Т- образные заготовки. Пластины, дюбель-гвуозди. Гвозди, шпильки. Алюминиевые уголки

Дрель. Молоток.

Кронштейны придают отливам дополнительную прочность и повышают общие звукоизоляционные характеристики, что особенно важно для жителей крупных городов. Особенно актуально их применение в случае, когда размеры окна превосходят стандартные или имеют необычную форму.

3

Крепление подоконной картины, костылей

Устройство покрытия карниза начинается с установки вдоль свеса костылей, предназначенных для поддержания картин, костылей под воронку, капельника или подшивки карнизного свеса.Все костыли должны быть уложены в линию. Крепление костылей осуществляются оцинкованным крепежом с шагом не более 150 мм. В случаях использования меди в качестве кровельного покрытия костыли и крепеж выполняются из нержавеющей стали или меди.

Т- образные заготовки. Пластины, дюбель-гвуозди. Гвозди, шпильки. Алюминиевые уголки

Дрель. Молоток.

Запрещено использовать крепеж из материалов, образующих гальваническую пару с материалами кровельного покрытия (например: медь + цинк, алюминий + медь).

4

Крепление подоконной картины, костылей

Кровельные картины крепятся к обрешетке посредством кляммеров оцинкованным крепежом, не менее 2-х точек крепления на кляммер. Кляммеры подразделяются на три вида: стандартный, подвижный и усиленный. Стандартные кляммеры на рядовой кровле устанавливаются с шагом 500 мм. Первый ряд кляммеров устанавливается на расстоянии 300 мм от края карнизного костыля. Усиленные кляммеры устанавливаются в места последующего монтажа ограждений, мостиков и трапов согласно проекту с тем же шагом, что и стандартные кляммеры.

Т- образные заготовки. Пластины, дюбель-гвуозди. Гвозди, шпильки. Алюминиевые уголки

Дрель. Молоток.

Подвижные кляммеры устанавливаются для беспрепятственного температурного расширения картин.

Запрещен монтаж кровельных деталей с неудаленным скотчем или следами клея от скотча. Запрещено крепить кровельные картины из меди оцинкованными кляммерами.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Замена отливов

Несомненно, крыша над головой, как в прямом, так и в переносном смысле, должна быть прочной, надежной и, желательно, доступной. С обеспечением первыми двумя пунктами вполне себе справляются современные качественные материалы и должное обслуживание кровли с системой водоотливов, а вот с составляющей третьего пункта вы можете определиться сами, сделав, к примеру, такую часть работ, как замену отливов на крыше, своими руками.

Отливы, лотки, воронки, раструбные трубы, крепления, дюбель-гвуозди. Гвозди, шпильки.

Дрель. Молоток. Гвоздодёр. Рулетка, карандаш.

После завершения установки отливов на крышу своими руками, систему лучше проверить, дабы ошибки, если таковые обнаружатся, можно было тут же ликвидировать.Ну и, конечно, не забывайте регулярно осматривать смонтированную систему слива воды: не допускайте застоя замерзшей воды в желобах! Ее вес может разорвать конструкцию.

2

Замена отливов

В случае нарушения целостности защитного слоя на оцинкованной стали может возникнуть коррозия из-за окисления материала при контакте с водой, это же, в свою очередь, может подвести всю конструкцию к ее разрушению

Отливы, лотки, воронки, раструбные трубы, крепления, дюбель-гвуозди. Гвозди, шпильки.

Дрель. Молоток. Гвоздодёр. Рулетка, карандаш.

Сталь, несмотря на максимально тонкий ее вариант, предложенный производителями, имеет немалый вес, это следует учитывать при проведении монтажных работ.

3

Замена отливов

Пластик. Легкий современный материал, благодаря которому отливы стали легче в разы и при этом не потеряли всех необходимых качеств для длительной, практически неограниченной, беспроблемной эксплуатации.

Отливы, лотки, воронки, раструбные трубы, крепления, дюбель-гвуозди. Гвозди, шпильки.

Дрель. Молоток. Гвоздодёр. Рулетка, карандаш.

Особенности: легкость и простота, а еще пластик не вступает в реакцию с водой, что на корню пресекает образование коррозии; большой выбор цветов на рынке пластмассовых отливов позволяет вдоволь насладиться выбранной палитрой экстерьера.

4

Замена отливов

Как только определитесь с материалом и приобретете необходимые отливы, приступайте к предварительной подготовке, которая заключается в обеспечении нужного угла наклона отливов (минимальный перепад высоты отлива на 1 м конструкции должен равняться 1,5-2 см) с помощью специальных кронштейнов и желобов.

Отливы, лотки, воронки, раструбные трубы, крепления, дюбель-гвуозди. Гвозди, шпильки.

Дрель. Молоток. Гвоздодёр. Рулетка, карандаш.

Кронштейны устанавливаются в полуметре друг от друга с помощью уровня и специальных ориентиров (натянутой веревки либо лески).

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Демонтаж слоев, элементов кровельной системы

Демолиция (частичная или полная разборка ) всё больше выделяется в самостоятельную отрасль строительства. Как и в каждом виде деятельности узкой направленности, здесь сложились наработанные технологии и правила. Мастера демонтажа с большим опытом и профессиональным оборудованием превосходят новичков в производительности труда и сроках выполнения объёма работ.

Лента ограждения. Удалённый материал.

Дрель. Молоток. Гвоздодёр. Кувалда.

Но если речь идёт о частном секторе домостроительства, владельцы недвижимости предпочитают разбирать свои дома самостоятельно. Это экономит средства и отчасти даже интересно. В помощь тем, кто оказался в такой ситуации, изложим практические нюансы демонтажа крыши.

2

Демонтаж слоев, элементов кровельной системы

Демолиция кровли — слож-ный технологический процесс, сопровождающийся утилиза-цией материала крыши и тре-бующий немалых финансовых вложений. Решение о демонтаже принимается на основе инженерного анализа и проводится в следующих обстоятельствах.

Лента ограждения. Удалённый материал.

Дрель. Молоток. Гвоздодёр. Кувалда.

Во время полного сноса строения. В силу объективных условий (густоты застройки или невозможности применения взрывных работ) выполняется поэтапный демонтаж здания при помощи ручного труда и средств малой механизации.

3

Демонтаж слоев, элементов кровельной системы

При проведении капитального ремонта здания в целом или крыши в частности. Срок службы каждого материала определён его технологическими свойствами и условиями эксплуатации. Со временем деструктивные процессы разрушают целостность кровли, возникают течи.

Лента ограждения. Удалённый материал.

Дрель. Молоток. Гвоздодёр. Кувалда.

Если нет альтернативного решения и способов восстановления покрытия, целесообразнее заменить износившуюся крышу новой.

4

Демонтаж слоев, элементов кровельной системы

Перед началом непосредственной разборки кровли нужно провести подготовку рабочей площадки: удалить все лишние предметы, мешающие демонтажу; снять рекламные щиты и транспаранты в случае их наличия; подготовить к разборке коммуникационные антенны, электрические кабели, вентиляционные трубы, молниезащиту и т. д.; осмотреть и оценить степень аварийности дымоходов; установить в чердачном помещении прогоны и подпорки в местах проседания стропил (для скатных крыш); в крышах мансардного типа подготовить к удалению окна.

Лента ограждения. Удалённый материал.

Дрель. Молоток. Гвоздодёр. Кувалда.

Кроме всего прочего, необходимо продумать удобные способы подъёма и опускания рабочих с крыши на землю и пути утилизации строительного мусора и демонтируемого кровельного покрытия.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Складирование демонтируемых материалов

До начала работ по разборке крыши должны быть демонтированы все элементы инженерных систем (антенны радио и телевидения, проводки, щиты рекламы). Разборка производится в два этапа:  - снятие кровельного покрытия; - демонтаж несущих элементов крыши.

Лента ограждения. Удалённый материал.

Молоток. Гвоздодёр. Кувалда. Стропа

Наиболее часто применяемое кровельное покрытие скат-ных крыш может быть: - из стальных оцинкованных листов; - из волнистых хризотилцементных листов;
- из рулонных кровельных материалов; - из штучных мелких элементов.

2

Складирование демонтируемых материалов

Стальная кровля разбирается в следующей последователь-ности: - снимаются листы покрытия (фартуки) возле выступающих частей (вентиляционные трубы и другие выступающие части);
- отделяются кляммеры от обрешетки; - раскрывается один из стоячих фальцев на картину по всему скату кровли; - отсоединяется лежачий фальц, скрепляющий картину с листами желоба;
- картину поднимают с помощью ломика и перево-рачивают на соседний ряд.

Лента ограждения. Удалённый материал.

Молоток. Гвоздодёр. Кувалда. Стропа

В такой же последовательности разбирается вся остальная кровля. Разобранные картины скатываются в рулоны и в целях безопасности немедленно опускаются вниз.

3

Складирование демонтируемых материалов

Технология демонтажных работ для каменных зданий и сооружений имеет специфические особенности в зависимости от принятой схемы производства работ и типа применяемых машин и механизмов. Работы в этом случае могут выполняться по двум схемам. Первая схема предусматривает демонтаж конструкций сверху вниз - кровельное покрытие, крыша, перекрытия и т. д. Подача и удаление материалов осуществляется сверху в колодец, как правило, с помощью подъемно-транспортных механизмов (башенных кранов, переставных кранов и т. п.).

Лента ограждения. Удалённый материал.

Молоток. Гвоздодёр. Кувалда. Стропа

По второй схеме крыша сохраняется при выборочном ее ремонте. Подача и удаление материалов осуществляется через оконные проемы. В этом случае подъемные механизмы (подъемники и т. п.) используются как транспортные средства, а все строительно-монтажные работы выполняются вручную.

4

Складирование демонтируемых материалов

Материалы (конструкции) следует размещать в соответствии с требованиями настоящих норм и правил и межотраслевых правил по охране труда на выровненных площадках, принимая меры против самопроизвольного смещения, просадки, осыпания и раскатывания складируемых материалов. Складские площадки должны быть защищены от поверхностных вод. Запрещается осуществлять складирование материалов, изделий на насыпных неуплотненных грунтах.

Лента ограждения. Удалённый материал.

Молоток. Гвоздодёр. Кувалда. Стропа

Между штабелями (стеллажами) на складах должны быть предусмотрены проходы шириной не менее 1 м и проезды, ширина которых зависит от габаритов транспортных средств и погрузочно-разгрузочных механизмов, обслуживающих склад. Прислонять (опирать) материалы и изделия к заборам, деревьям и элементам временных и капитальных сооружений не допускается.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Ремонт парапета и конька крыши

Парапет, расположенный крыше, выступает в роли заграждения. От него будет зависеть безопасность человека в процессе выполнения различных работ на крыше, защита строения от осадков или схода снежных масс с крыши, представляющую реальную опасность для людей.

Доска обрезная. Жесть. Гвозди и шурупы. Крепления.

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель.

В процессе эксплуатации зданий нередко приходится сталкиваться с такой проблемой, как ремонт парапета кровли. Из-за отсутствия защитного покрытия или длительной эксплуатации без профилактического ремонта, как правило, он приходит в негодность.

2

Ремонт парапета и конька крыши

Значительно отдалить этот момент может фартук – надежная защита парапета, конечно, при условии ее грамотной организации. Если он будет закреплен ненадлежащим образом, то любой резкий порыв ветра, даже несмотря на внешне вполне надежный вид, может его сорвать

Доска обрезная. Жесть. Гвозди и шурупы. Крепления

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель

Ситуация, которая может иметь довольно печальные последствия, ведь металлическая крышка, слетев даже с относительно невысокого строения может нанести существенный вред здоровью прохожих или сильно покорежить стоящие внизу машины.

3

Ремонт парапета и конька крыши

Забравшись наверх и обследовав кровлю, мы пришли к выводу, что конёк крыши, сделанный из деревянных тесин, пришёл в негодность и не справлялся со своими задачами. Мало того, что доски сгнили, так ещё и рубероид, который защищал чердак от попадания влаги, прохудился.

Доска обрезная. Жесть. Гвозди и шурупы. Крепления

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель

Гвоздодёром, аккуратно, чтобы не повредить шифер, демонтируем их. Теперь стало видно, почему на потолке образовывались лужи – рубероид, лежащий под тесинами, оказался дырявым. Его мы тоже удаляем.

4

Ремонт парапета и конька крыши

Поскольку сам по себе кровельный материал — листовой, то для решения вопросов стыкования плоскостей выпускаются специальные элементы — доборы. Они разрабатываются таким образом, чтобы обеспечивалась необходимая защита от попадания воды в подкровельное пространство, а также чтобы внешний вид соответствовал по всем параметрам исходному типу материала, создавая комплект из однотипных элементов. Одним из них является конек крыши.

Доска обрезная. Жесть. Гвозди и шурупы. Крепления

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель

Конек крыши дома — это  доборный элемент, предназ-наченный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плос-кости и логически завершая их стык. Выполняет две основные функции: Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.

Обеспечение необходимого зазора для вентиляции  под-кровельного пространства, чтобы происходил вывод паров из элементов кровель-ного пирога и имелась воз-можность просушки утеплителя.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Ремонт  примыканий крыши и ветровой доски

Узлы примыкания на кровле – это места, где она соприкасается с другими элементами конструкции здания, скажем: стенами, шахтами, дымовыми и вентиляционными трубами, частями фасада и другими.

Рубероид или бикрост, прамер, кисти мочальные, жесть, ведро.

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель. Нож. Газовая горелка.

Одной из распространенных причин возникновения протечек является некачественный монтаж стыков на этих участках. Вода, проникая через эти участки внутрь, разрушает покрытие и как следствие образуются протечки.

2

Ремонт  примыканий крыши и ветровой доски

Монтаж узлов примыкания, как наиболее опасных с точки зрения мест потенциальных протечек, необходимо выпол-нять с высокой ответствен-ностью, соблюдая особые правила. Тем не менее ремонт примыкания кровли остается одним из насущных вопросов ее обслуживания и эксплуа-тации. Причина, как правило, одна – нарушение герметизации

Рубероид или бикрост, прамер, кисти мочальные, жесть, ведро.

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель. Нож. Газовая горелка.

Как и устройство сопряжений к различным поверхностям , так и их ремонт, в зависимости от вида кровельного материла, проводят по разным технологиям.

3

Ремонт  примыканий крыши и ветровой доски

 В природе не существует таких крыш и кровельных покрытий, которые не боялись бы мощных порывов ветра. Чем плотнее и жестче материал кровли, тем легче мощному потоку воздуха проникнуть даже в самую узенькую щель и оторвать его от обрешетки деревянного каркаса крыши.

Рубероид или бикрост, прамер, кисти мочальные, жесть, ведро.

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель. Нож. Газовая горелка.

Особенно уязвимыми считаются боковые свесы, выходящие на фронтоны крыши. Чтобы избежать катастрофического для кровли подрыва кровельного покрытия, устанавливается ветровая доска в паре с ветровой планкой.

4

Ремонт  примыканий крыши и ветровой доски

Как работает ветровая доска
Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши: Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов; Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

Рубероид или бикрост, прамер, кисти мочальные, жесть, ведро.

Шуруповёрт, отвёртки, ножовка по дереву и по металлу, ножницы по металлу, дрель. Нож. Газовая горелка.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Покраска элементов кровли

Краска для кровли металлической должна обладать некоторыми важными свойствами:

не вступать во взаимодействие с металлом в плане образова-ния коррозии; иметь пластичную структуру, которая бы обеспечивала равномерное растяжение наносимого слоя в процессе теплового расширения металлических листов под действием солнечных лучей и положительных температур воздуха; не растрескивать-ся при минусовых температу-рах и под действием ультра-фиолета; иметь хорошие  адгезионные свойства.

Краска для кровли, материал  для обработки поверхности перед покраской.

Кисти, валики распылитель.

Стальные крыши из оцинкованных и не оцинкованных листов – не редкость в загородном строительстве. У них есть один недостаток – их надо красить.

2

Покраска элементов кровли

Поэтому любые лакокрасочные материалы на водной основе для покраски крыш не используются. Нельзя применять алкидные и масляные краски. Причина – низкая эластичность после высыхания.

Краска для кровли, материал  для обработки поверхности перед покраской.

Кисти, валики распылитель.

Сегодня краски для крыши – это специальные материалы, в состав которых входят антикоррозийные ингибито-ры. В их число входят акриловые разновидности, которые обладают всеми положительными характеристиками

3

Покраска элементов кровли

Резиновая краска

Эта новая разновидность к резине никакого отношения не имеет. Свое название она получила лишь потому, что обладает высокой эластичностью. По внешнему виду напоминает полимерную мастику для наливных полов, но состав у нее другой:

латекс придает пластичность,

коалесцент образует на поверхности прочную пленку,

антифриз отвечает за морозоустойчивость,

вода является связующим элементом,

консервант – защита от появления плесени и грибков,

пигменты и фунгициды.

Краска для кровли, материал  для обработки поверхности перед покраской.

Кисти, валики распылитель.

Резиновая краска для крыши из металла требует к себе тщательной подготовки окрашиваемой поверхности. Если этого не сделать, то велика вероятность, что нанесенный слой при расширениях металла просто отслоиться участками именно в тех местах, где подготовка была проведена неудовлетворительно.

4

Покраска элементов кровли

Краски по ржавчине

Эта разновидность лакокрасочного материала относится к категории «антикоррозийных». И хотя рекламные проспекты уверяют, что покрытую ржавчиной крышу можно красить без предварительной обработки, специалисты же рекомендуют частичное удаление ржавчины проводить.

Краска для кровли, материал  для обработки поверхности перед покраской.

Кисти, валики распылитель.

В состав краски для крыши из металла по ржавчине входят специальные химические присадки. С их помощью купируются коррозийные пятна. То есть ржавчина не распространяется на «здоровые» участки.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Очистка от мусора производится перед нанесением грунтовки. Мусор сметают метлами в кучи, погружают подборочными лопатами на тележку и отводят к желобам, по которым спускают в контейнеры, установленные внизу.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Поверхность может быть очищена от пыли и мусора сжатым воздухом  компрессора СО-7Б, обеспыливание поверхности может производиться также подметально-пылесосной машиной "Циклон" КУ-405А.

2

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

До начала работ необходимо: установить ограждение кровли и пожарные лестницы; смонтировать внутренние водостоки; установить чаши водосборных воронок; выполнить компенсаторы и температурно-усадочные швы; обработать карнизные свесы и все выступающие части крыши; огрунтовать и просушить основание (поверхность железобетонных плит или цементно-песчаную стяжку, выполненную по теплоизоляции).

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Организация работ. Работу выполняет звено из двух человек. Расстановка рабочих и их движение зависят от направления ветра (рис.). Мусор с покрытия сметают метлами в кучи, погружают подборочными лопатами на тележку и отвозят к желобам, по которым спускают в контейнеры, установленные внизу. Обеспыливание поверхности основания производится компрессором.

3

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Несмотря на то, что общий принцип очистки крыши от снега одинаков (перемещение снежной и ледяной массы сверху вниз), способов его реализации существует очень много. Физическое перемещение – это самое простое воздействие. Суть его в том, что в снег или наледь упираются каким-то предметом и, используя физическую силу, толкают массу сверху вниз.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Такое воздействие не требует какой-то сложной техники и больших умений, зато напрямую зависит от физической формы, а именно от: координации движений; равновесия; точности; глазомера.

4

Очистка кровли от мусора, пыли, снега, льда (при проведении работ в осенне-весенний сезон)

Механическое разрушение — это распиливание. Такое воздействие применяют, если толщина ледяного слоя превышает 20 сантиметров. Для распиливания используют обычные электрические и бензиновые пилы.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Этот способ воздействия очень сложен в исполнении, поэтому его применяют только тогда, когда никакие другие методы не дали результата, а убирать лед нужно срочно.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Очистка кровли от листвы и мусора

Чистая и ухоженная крыша – это не только приятный внешний вид вашего дома, но и гарантия долговечности кровли. Регулярная очистка кровель от мусора и других загрязнений является неотъемлемой частью обслуживания и ухода за вашей крышей.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Мусор и другие загрязнения, такие как листва, снег, пыль и ветви деревьев, могут накапливаться на крыше со временем. Это может привести к многочисленным проблемам, таким как засорение водосточных систем, повреждение крыш и негативное влияние на качество воздуха в вашем доме.

2

Очистка кровли от листвы и мусора

Одна из основных причин очистки крыши от мусора – это сохранение ее долговечности и функциональности. Забитая мусором крыша может стать источником утечек, потому что водосточные системы не смогут выполнять свою функцию должным образом. Кроме того, листва и другие загрязнения могут долго задерживать влагу, что может привести к появлению плесени и грибка.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Очищение кровли от мусора также поможет поддерживать безопасность вашего дома. Например, снег и лед, которые могут накапливаться на крыше зимой, могут стать причиной образования сосулек, которые в свою очередь могут упасть и нанести вред людям или имуществу

3

Очистка кровли от листвы и мусора

Для эффективной очистки кровли от мусора можно использовать различные инструменты и материалы. Вот некоторые из них: Лопата с длинной ручкой: отлично подходит для удаления листвы, снега и ветвей с крыши. Метла с мягкой щеткой: помогает очистить мусор с плоской крыши или крыши, покрытой мембраной. Садовый шланг: используется для промывки крыши после удаления мусора. Защитные очки и перчатки: обеспечивают безопасность во время работы на высоте.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Кроме того, необходимым материалом для очистки крыши от мусора является лестница или стремянка, которая позволит вам безопасно достичь крыши.

4

Очистка кровли от листвы и мусора

Прежде чем приступить к очистке кровли от мусора, важно принять несколько мер предосторожности. Убедитесь, что вы надежно установили лестницу и следите за своей безопасностью на протяжении всей работы. Не забывайте надевать защитные очки и перчатки, чтобы защитить себя от мусора и других опасностей.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

После очистки крыши от основного мусора, промойте ее с помощью садового шланга, чтобы удалить остатки мусора и загрязнений, которые могут остаться на крыше. Не забудьте следить за тем, чтобы вода стекала по наклонной поверхности крыши и не накапливалась в каких-либо местах.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Очистка карнизных свесов от листвы и мусора

Основная причина возникновения зазоров — листья, цветки и мелкие сучья близко растущих деревьев. Пик приходится на средину осени — период листопада. А так как он происходит несколько недель, и в это время часто идут дожди, то очищать желоба и воронки за это время можно несколько раз.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Кроме деревьев есть еще пыль и песок, которые ветер заносит в желоба. Сильный дождь эту грязь может смывать, но если его долго не было, то конденсат, стекающий с кровли и образующийся на поверхности водостока, приводит к образованию твердого и слабо растворимого налета.

2

Очистка карнизных свесов от листвы и мусора

Карнизный свес — это завершающий элемент в строительстве крыши, который имеет как функциональное, так и эстетическое значение. Он не только защищает стены и фундамент здания от дождя и таяния снега, но и придает крыше гармоничный и завершенный вид.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Отделка карнизного свеса крыши играет важную роль в общей выразительности здания. Существует несколько способов отделки карнизов, каждый из которых имеет свои преимущества и особенности. Отделка может быть выполнена с использованием различных материалов, таких как дерево, кирпич, пластик, металл и другие.

3

Очистка карнизных свесов от листвы и мусора

Одним из наиболее популярных способов отделки карнизного свеса крыши является использование деревянных сайдинговых панелей. Дерево придаст зданию естественность и теплоту, а также позволит сохранить единство стиля здания. Другим вариантом отделки может быть использование кирпича, который придаст зданию более классический и элегантный вид.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Важно учитывать, что отделка карнизного свеса крыши должна быть не только эстетичной, но и функциональной. Выбранный материал должен быть прочным, водонепроницаемым и долговечным, чтобы обеспечить надежную защиту конструкции крыши от неблагоприятных погодных условий.

4

Очистка карнизных свесов от листвы и мусора

Одним из основных способов поддержания карнизного свеса в хорошем состоянии является его регулярная очистка от листвы, мусора и других загрязнений. Это можно сделать с помощью мягкой щетки или метлы. При очистке следует быть осторожными, чтобы не повредить облицовку карниза или крыши.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты.

Для защиты карнизного свеса от коррозии и возможного повреждения от внешних факторов, рекомендуется проводить периодическую покраску и нанесение защитного слоя. Используйте качественные краски и защитные составы, которые удерживают свои свойства длительное время.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Очистка систем водоотвода от листвы и мусора

Но система может засоряться крупным мусором не только осенью. Весной деревья цветут, и цветки облетают. А во время сильной жары и летней засухи сброс части кроны — это защитная реакция, которая уменьшает площадь испарения влаги. Поэтому следить за состоянием водостока надо постоянно.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты. Трос.

Для защиты водостока от обледенения в зимний период используют целый комплекс профилактических мер: устанавливают снегозадержатели вдоль карнизов; прокладывают по карнизному свесу, в желобах, и трубах нагревательный воронках кабель; счищают снег с крыши; вручную удаляют наледи и крупные куски льда.

2

Очистка систем водоотвода от листвы и мусора

Ручная чистка. Буквально руками собирают в мешок или сбрасывают вниз крупный мусор из желобов и воронок. Более мелкие фрагменты можно смести мягкой щеткой или тряпкой. Также вручную можно очистить через ревизионный люк водосточную трубу.

Продувка. При наличии компрессора, желоба и трубы можно продуть, предварительно убрав крупный мусор вручную.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты. Трос.

Промывка. Используется как для прочистки водосточных труб и полостей желобов, так и для внешней мокрой уборки. Чтобы не повредить лакокрасочное или полимерное покрытие металлического водостока, нельзя использовать моющие и чистящие средства содержащие абразив или растворители. Такие же ограничения распространяются на пластиковые водостоки.

3

Очистка систем водоотвода от листвы и мусора

От того насколько хорошо водосточная система здания выполняет свои функции, зависит многое. Скопившаяся вода наверху строения вследствие проливных дождей или таяния снега может привести к разрушению кровли. Протекающая крыша небезопасна и влечёт за собой массу негативных последствий.

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты. Трос.

Поэтому следить за пропуск-ной способностью водосто-ков и чистотой крыш нужно регулярно. Засоры случаю-тся, но такая проблема встречается нередко и впол-не решается с помощью сотрудников нашей компании занимающихся промышленным альпиниз-мом.

4

Очистка систем водоотвода от листвы и мусора

Засоряются больше всего, водостоки и кровля начиная с середины октября. Падающие осенью ветки и листья понемногу накапливаются и забивают воронки и желоба. Этот период листопада можно назвать пиком сезона образования засоров. Зимой и весной более твёрдые и грязные глыбы льда не дают вытекать таящему снегу

Лента ограждения

Стропа. Лом. Веник и ведро, мешки. Топор. Лопаты. Трос.

Жарким летом в силу естественных причин деревья скидывают элементы кроны, что тоже создаёт засоры. Поэтому круглый год необходимо следить за водосточной системой и поддерживать её чистоту.

№ п/п

Наименование операции

Краткое описание операции

Эскизы

Материалы

Инструменты, приспособления

Технологические требования

1

Изготовление коньковой детали из жести

Что такое конек крыши

Получается этот элемент на стыке двух скатов. При этом стык должен формировать линию, которая и называется коньком. К примеру, у шатровой крыши этого элемента нет, хотя скаты стыкуются в одной точке. Но не все стыки так называют, а только самый верхний и внешний.

Кровельное железо аналогичное кровельному

Кондукторы, киянок, ножницы по металлу, плоскогубцы

Что касается профнастила, уложенного по скатной крыше, то по технологии его укладки листы стыковаться на коньке впритык друг к другу не должны. Обязательно оставляется свободный зазор, через который воздух из-под кровельного материала выходит наружу. А вот чтобы в этот зазор не попадали атмосферные осадки, его закрывают специальным доборным элементом, который называют коньковой планкой.

2

Изготовление коньковой детали из жести

Начнем с того, что конек на крышу из профнастила изготавливается из того же материала, что и сами профилированные листы. То есть из оцинкованного стального листа, покрашенного или с нанесенным полимерным слоем. При этом коньковая планка выбирается в цвет кровельному покрытию.

Кровельное железо аналогичное кровельному

Кондукторы, киянок, ножницы по металлу, плоскогубцы

Это деталь в виде уголка с завальцованными краями. Самый простой вариант, без притязаний на высокие эстетические формы, но и самые дешевые, потому что технология их производства – это сгибание оцинкованной полосы до требуемого угла.
