Урок 11 Система питания газом

Двигатель внутреннего сгорания

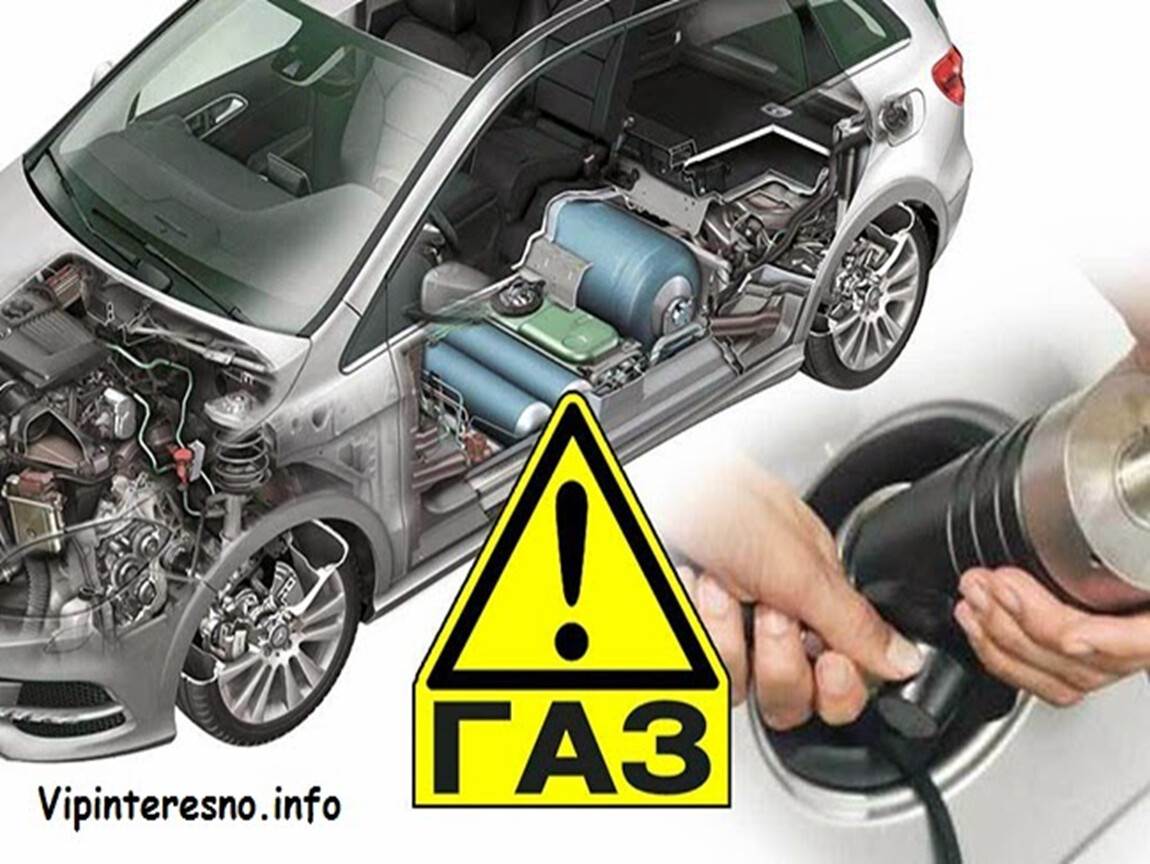

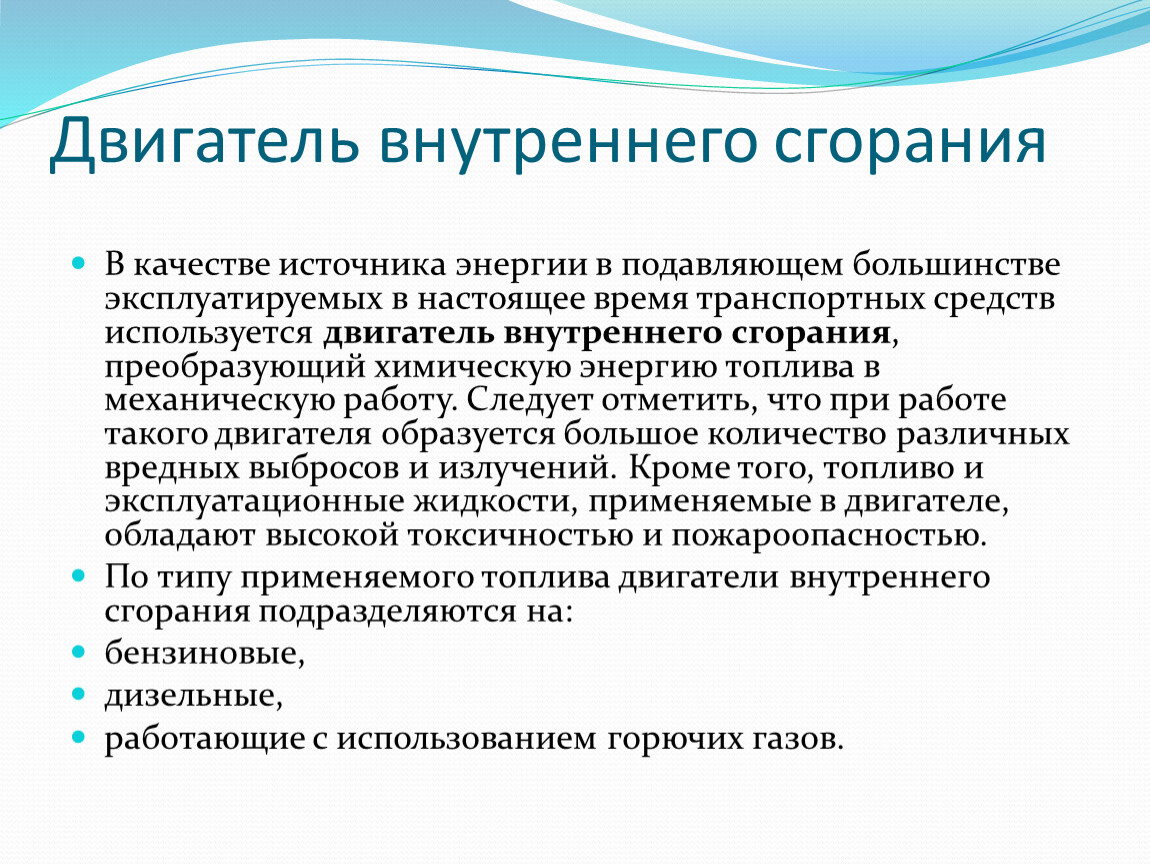

В качестве источника энергии в подавляющем большинстве эксплуатируемых в настоящее время транспортных средств используется двигатель внутреннего сгорания, преобразующий химическую энергию топлива в механическую работу. Следует отметить, что при работе такого двигателя образуется большое количество различных вредных выбросов и излучений. Кроме того, топливо и эксплуатационные жидкости, применяемые в двигателе, обладают высокой токсичностью и пожароопасностью.
По типу применяемого топлива двигатели внутреннего сгорания подразделяются на:
бензиновые,
дизельные,
работающие с использованием горючих газов.

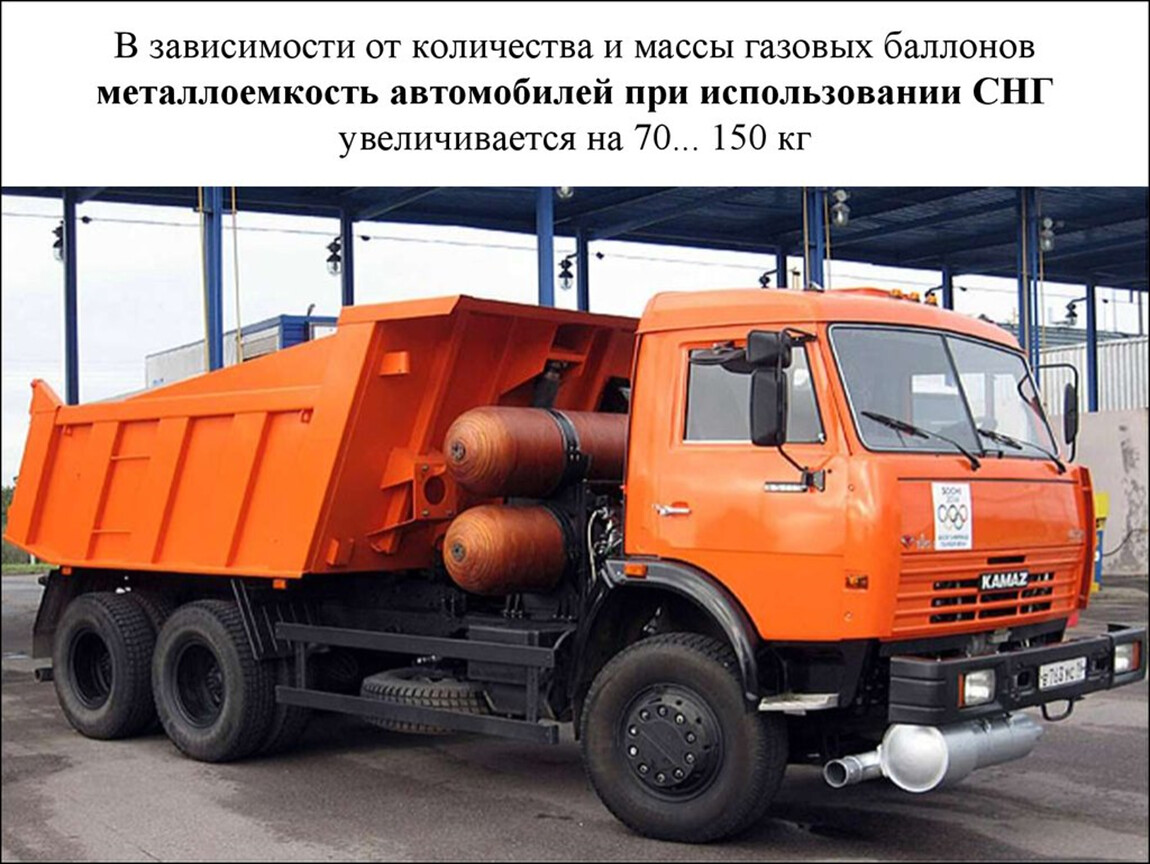

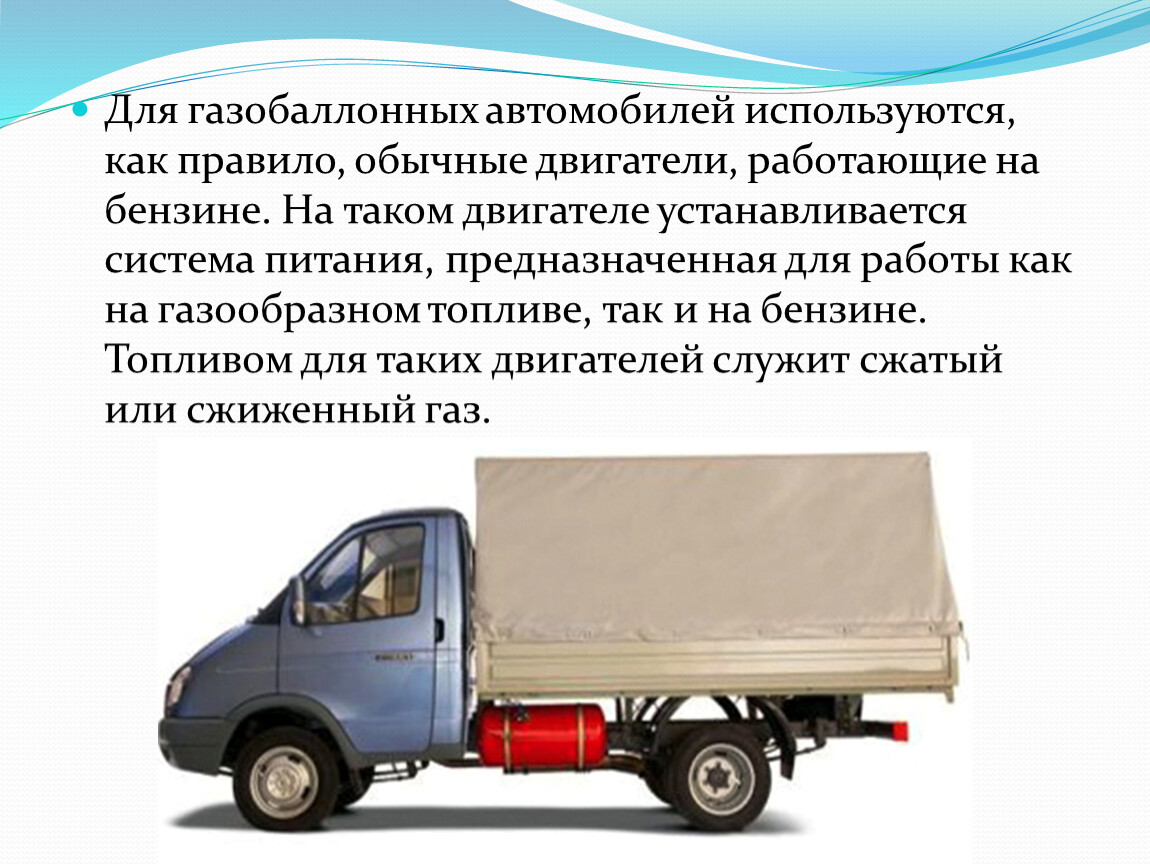

Для газобаллонных автомобилей используются, как правило, обычные двигатели, работающие на бензине. На таком двигателе устанавливается система питания, предназначенная для работы как на газообразном топливе, так и на бензине. Топливом для таких двигателей служит сжатый или сжиженный газ.

Рис. Система питания двигателя, работающего на сжатом газе:1 — баллоны для сжатого газа; 2 — вентили групп баллонов; 3 — наполнительный вентиль; 4 — основной расходный вентиль; 5 — редуктор высокого давления; 6 — электромагнитный клапан; 7 — редуктор низкого давления; 8 — пусковой клапан; 9 — карбюратор-смеситель

Система питания автомобиля, работающего на сжиженном газе

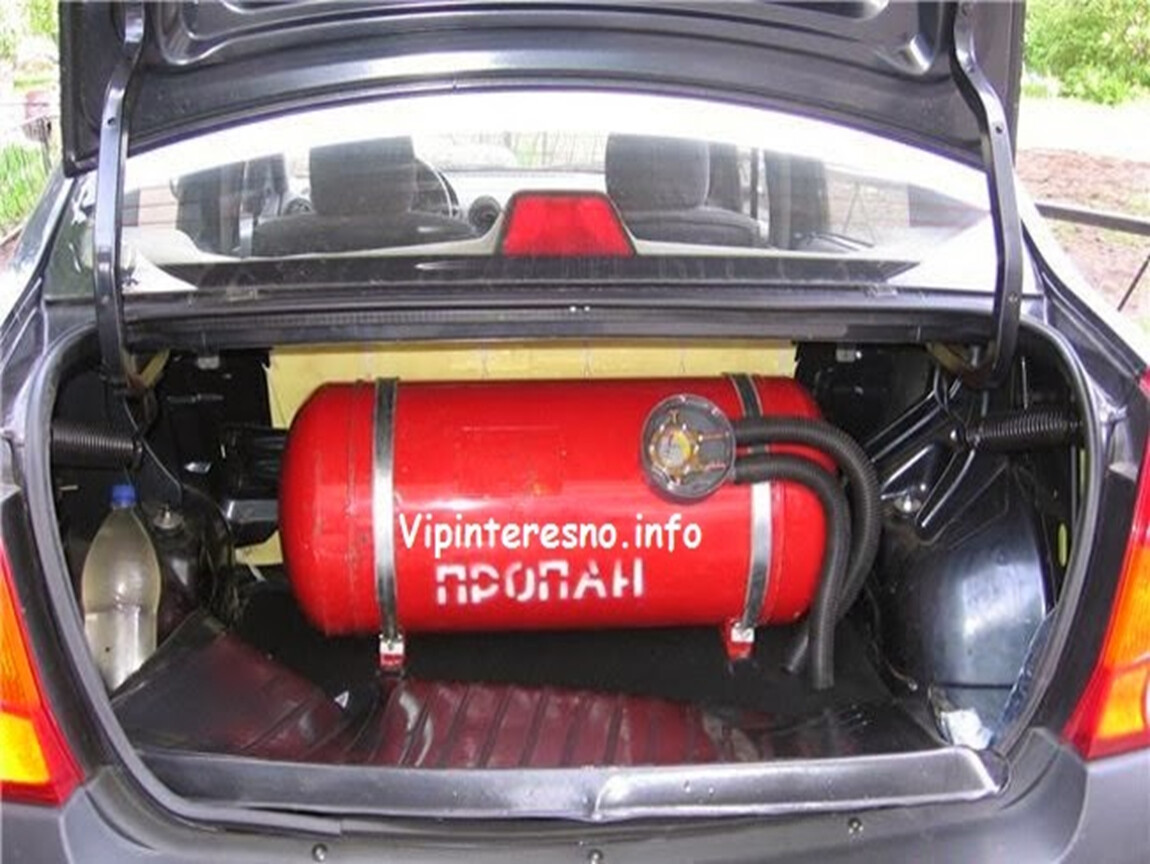

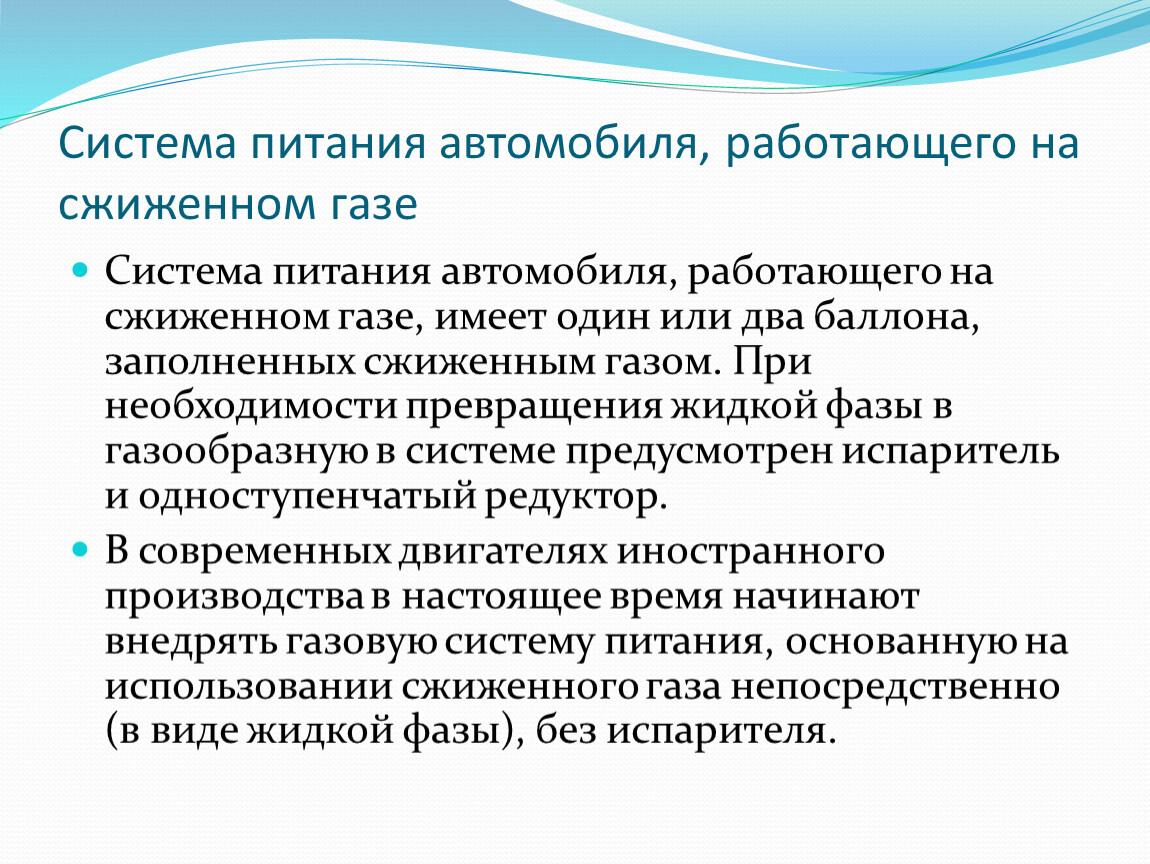

Система питания автомобиля, работающего на сжиженном газе, имеет один или два баллона, заполненных сжиженным газом. При необходимости превращения жидкой фазы в газообразную в системе предусмотрен испаритель и одноступенчатый редуктор.
В современных двигателях иностранного производства в настоящее время начинают внедрять газовую систему питания, основанную на использовании сжиженного газа непосредственно (в виде жидкой фазы), без испарителя.

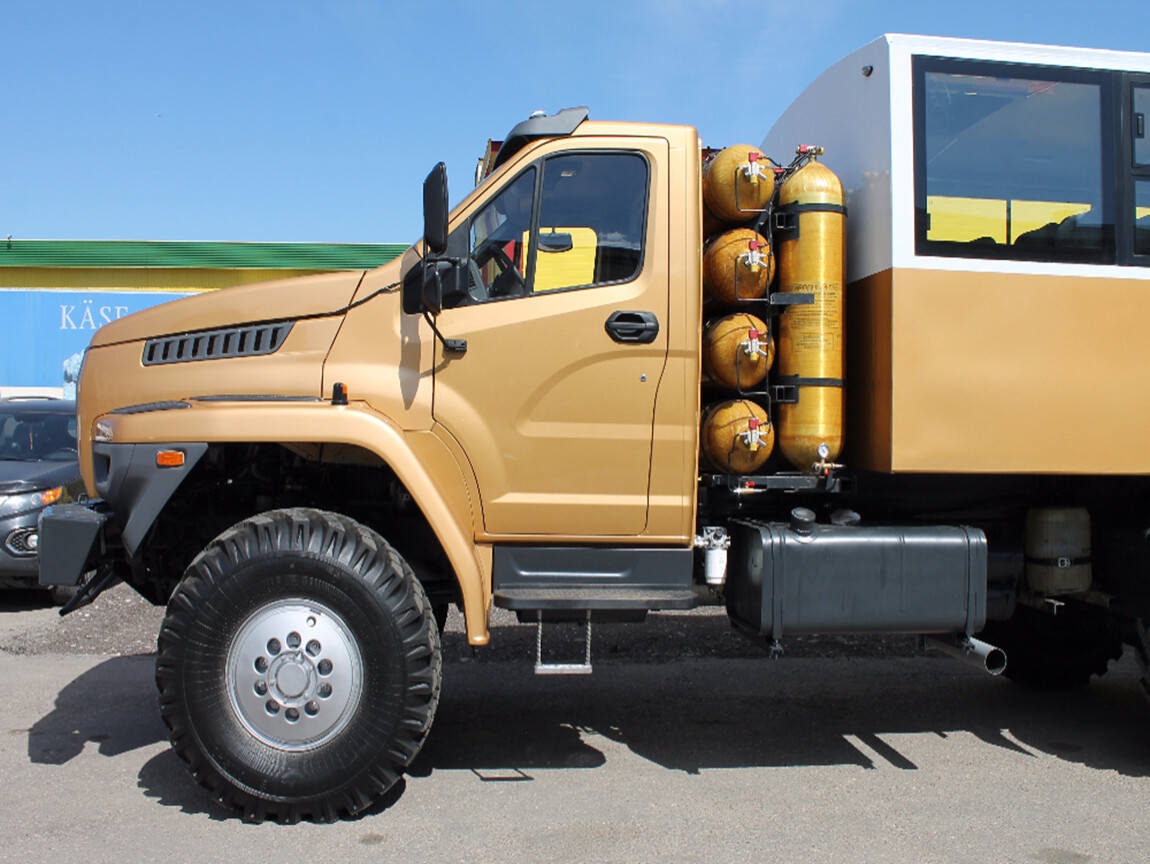

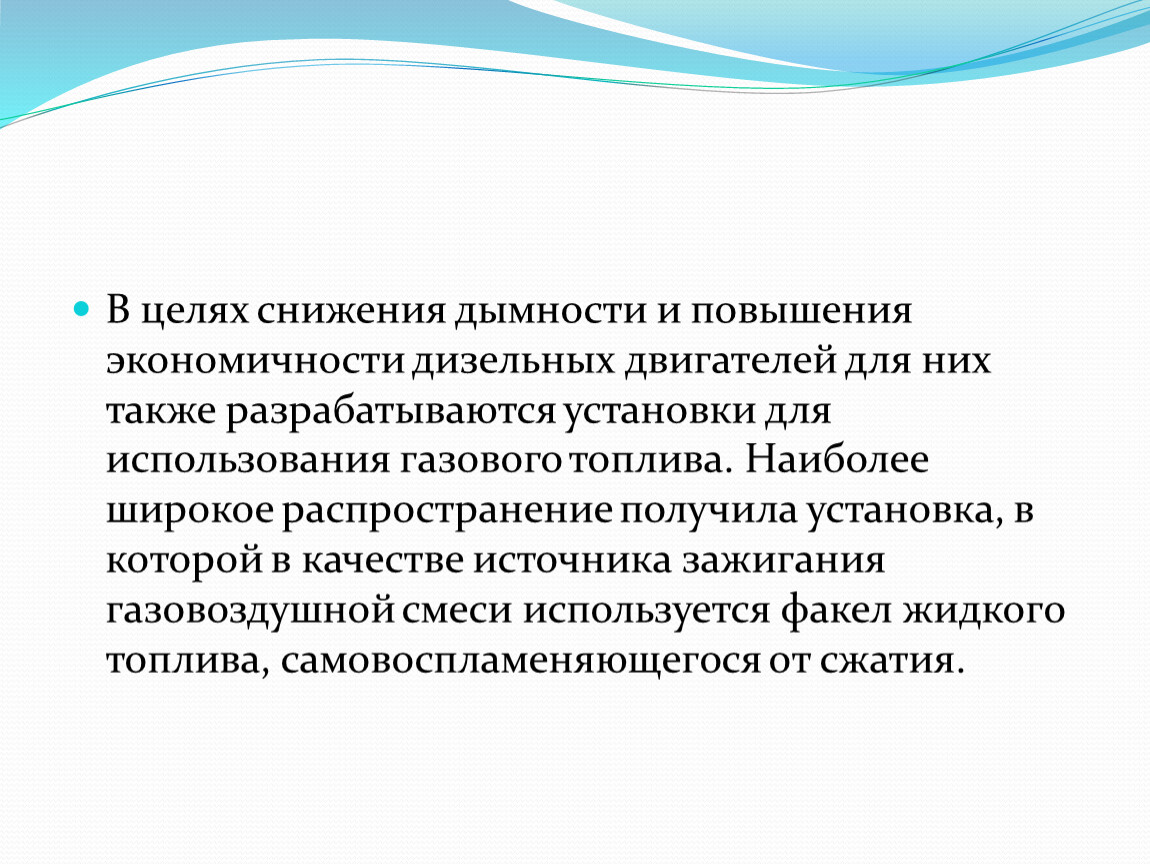

В целях снижения дымности и повышения экономичности дизельных двигателей для них также разрабатываются установки для использования газового топлива. Наиболее широкое распространение получила установка, в которой в качестве источника зажигания газовоздушной смеси используется факел жидкого топлива, самовоспламеняющегося от сжатия.

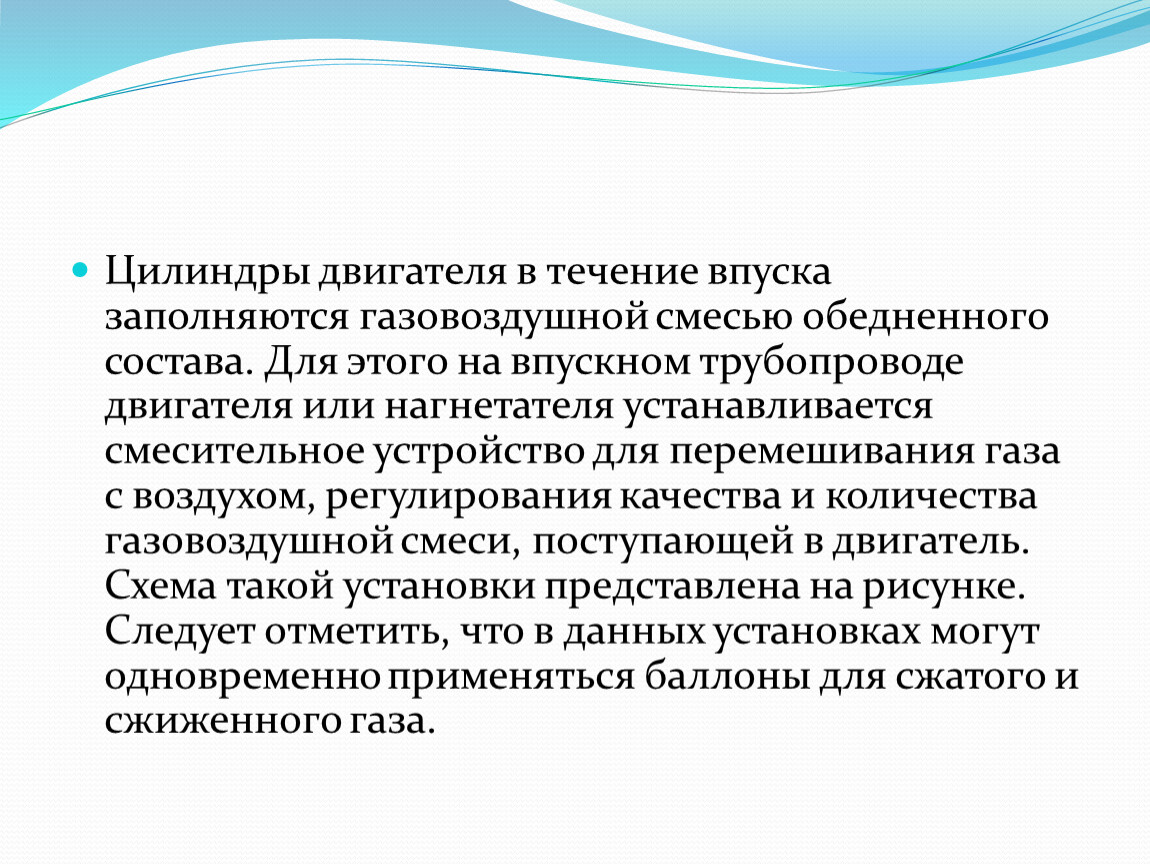

Цилиндры двигателя в течение впуска заполняются газовоздушной смесью обедненного состава. Для этого на впускном трубопроводе двигателя или нагнетателя устанавливается смесительное устройство для перемешивания газа с воздухом, регулирования качества и количества газовоздушной смеси, поступающей в двигатель. Схема такой установки представлена на рисунке. Следует отметить, что в данных установках могут одновременно применяться баллоны для сжатого и сжиженного газа.

Система питания газодизельного двигателя

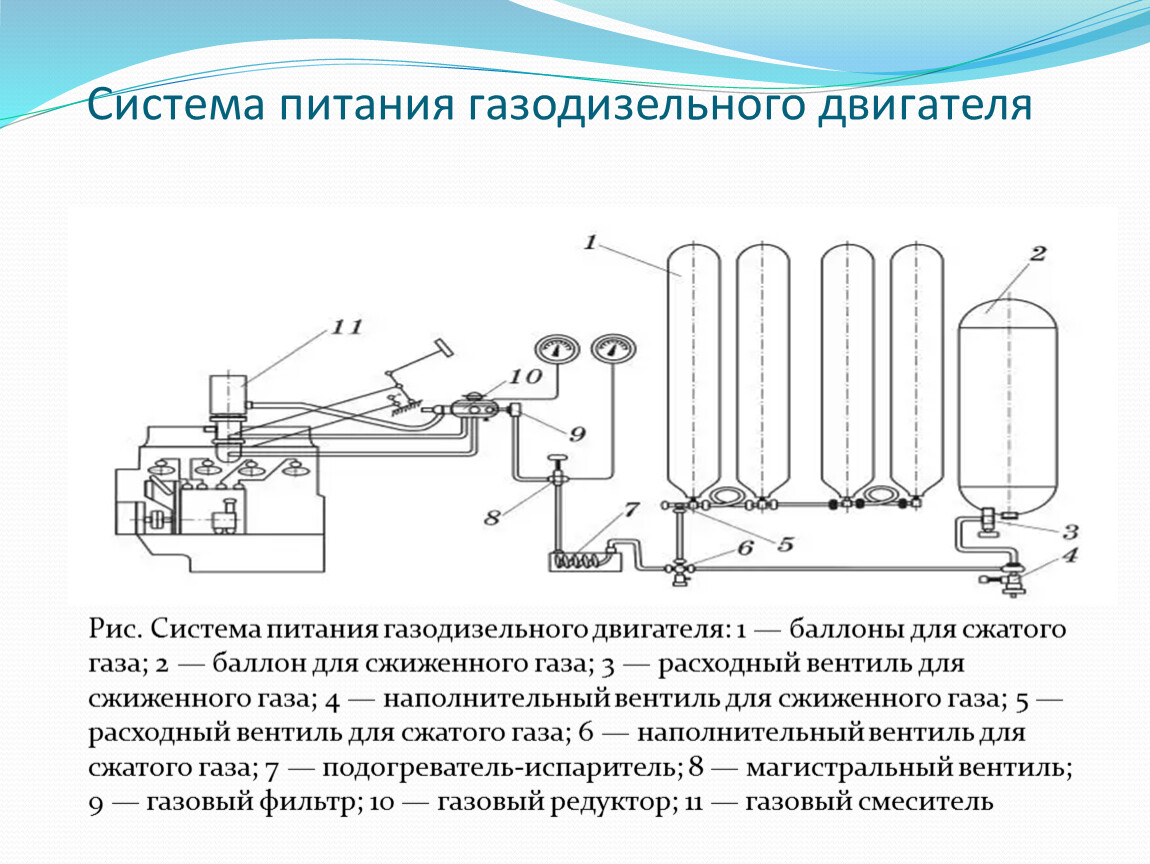

Рис. Система питания газодизельного двигателя: 1 — баллоны для сжатого газа; 2 — баллон для сжиженного газа; 3 — расходный вентиль для сжиженного газа; 4 — наполнительный вентиль для сжиженного газа; 5 — расходный вентиль для сжатого газа; 6 — наполнительный вентиль для сжатого газа; 7 — подогреватель-испаритель; 8 — магистральный вентиль; 9 — газовый фильтр; 10 — газовый редуктор; 11 — газовый смеситель

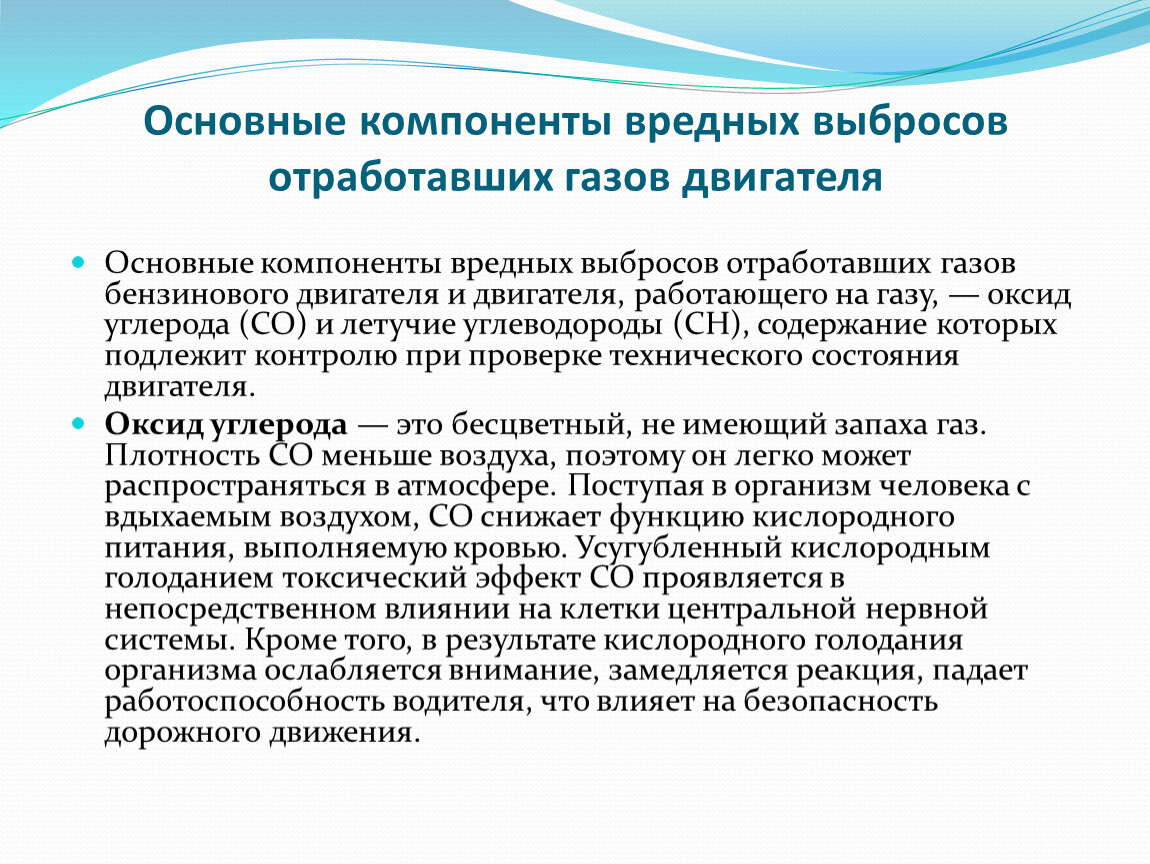

Основные компоненты вредных выбросов отработавших газов бензинового двигателя и двигателя, работающего на газу, — оксид углерода (СО) и летучие углеводороды (СН), содержание которых подлежит контролю при проверке технического состояния двигателя.
Оксид углерода — это бесцветный, не имеющий запаха газ. Плотность СО меньше воздуха, поэтому он легко может распространяться в атмосфере. Поступая в организм человека с вдыхаемым воздухом, СО снижает функцию кислородного питания, выполняемую кровью. Усугубленный кислородным голоданием токсический эффект СО проявляется в непосредственном влиянии на клетки центральной нервной системы. Кроме того, в результате кислородного голодания организма ослабляется внимание, замедляется реакция, падает работоспособность водителя, что влияет на безопасность дорожного движения.
