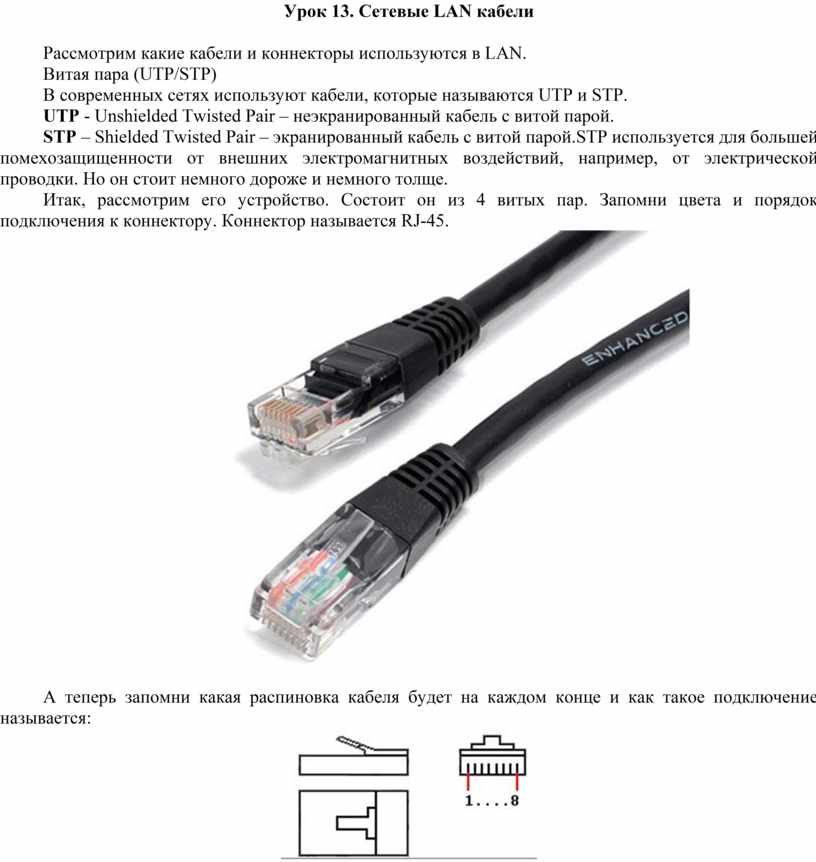

Урок 13. Сетевые LAN кабели

Рассмотрим какие кабели и коннекторы используются в LAN.

Витая пара (UTP/STP)

В современных сетях используют кабели, которые называются UTP и STP.

UTP - Unshielded Twisted Pair – неэкранированный кабель с витой парой.

STP – Shielded Twisted Pair – экранированный кабель с витой парой.STP используется для большей помехозащищенности от внешних электромагнитных воздействий, например, от электрической проводки. Но он стоит немного дороже и немного толще.

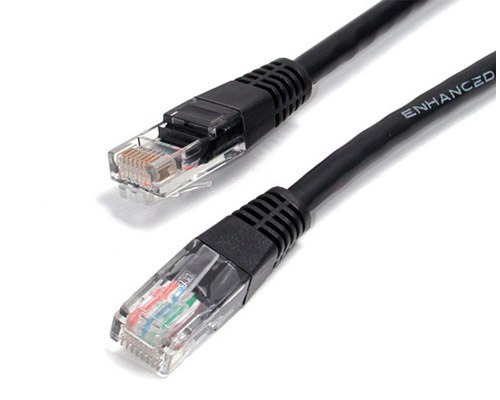

Итак, рассмотрим его устройство. Состоит он из 4 витых пар. Запомни цвета и порядок подключения к коннектору. Коннектор называется RJ-45.

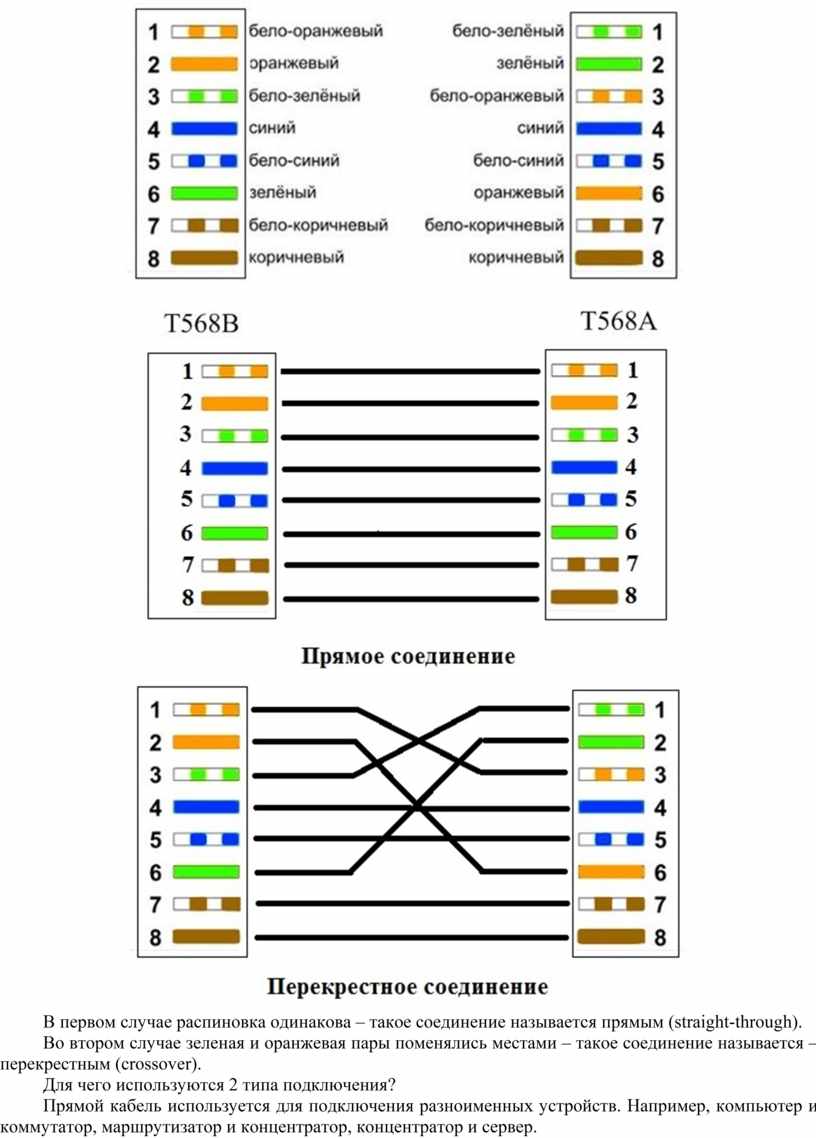

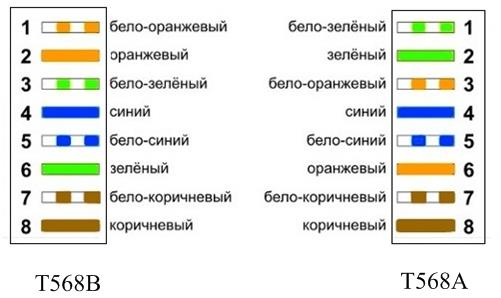

А теперь запомни какая распиновка кабеля будет на каждом конце и как такое подключение называется:

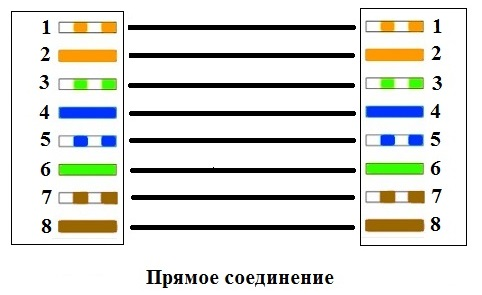

В первом случае распиновка одинакова – такое соединение называется прямым (straight-through).

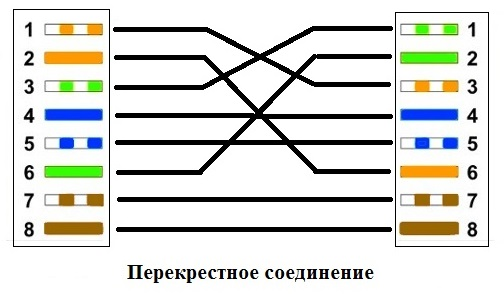

Во втором случае зеленая и оранжевая пары поменялись местами – такое соединение называется – перекрестным (crossover).

Для чего используются 2 типа подключения?

Прямой кабель используется для подключения разноименных устройств. Например, компьютер и коммутатор, маршрутизатор и концентратор, концентратор и сервер.

Перекрестный кабель используется для подключения одноименных устройств. Например, коммутатор и коммутатор, маршрутизатор и маршрутизатор, компьютер и маршрутизатор, коммутатор и концентратор, компьютер и компьютер.

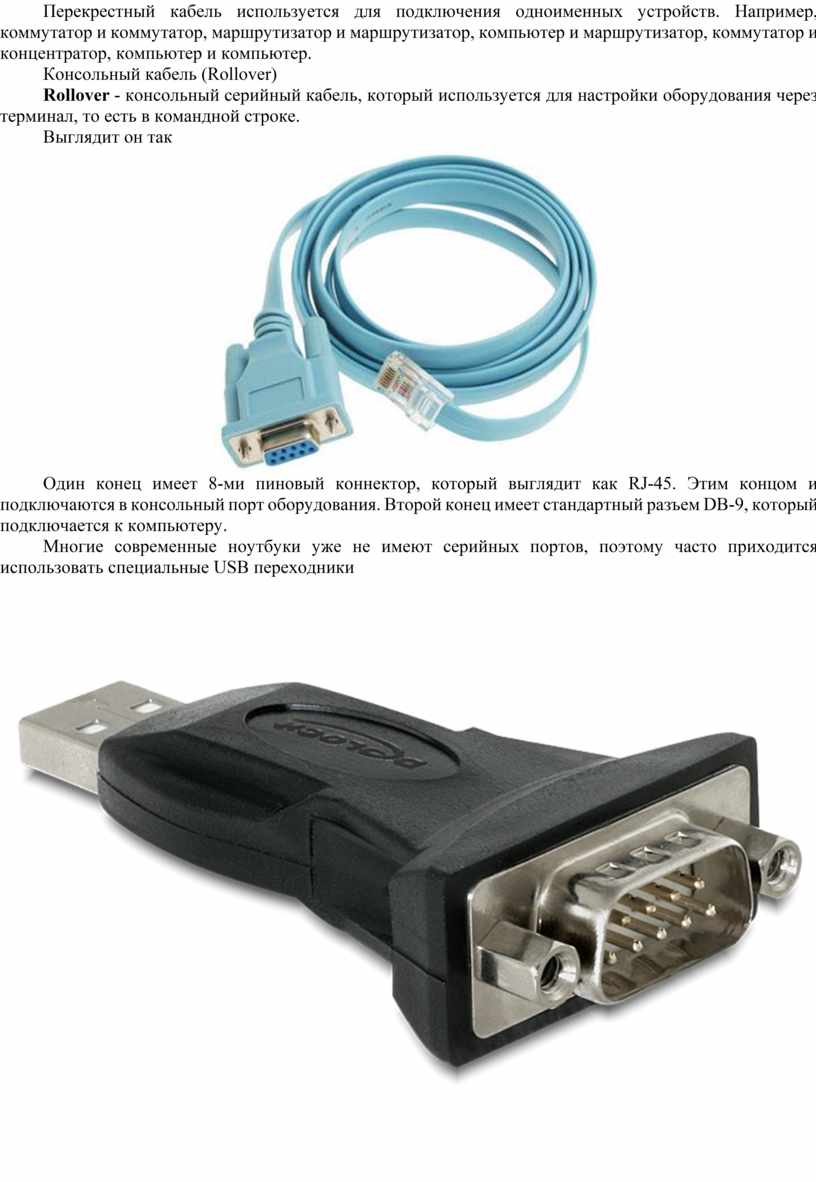

Консольный кабель (Rollover)

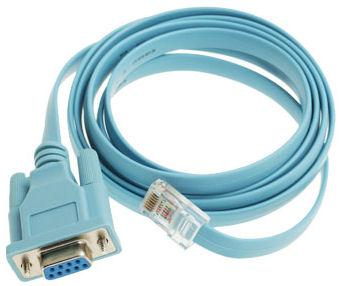

Rollover - консольный серийный кабель, который используется для настройки оборудования через терминал, то есть в командной строке.

Выглядит он так

Один конец имеет 8-ми пиновый коннектор, который выглядит как RJ-45. Этим концом и подключаются в консольный порт оборудования. Второй конец имеет стандартный разъем DB-9, который подключается к компьютеру.

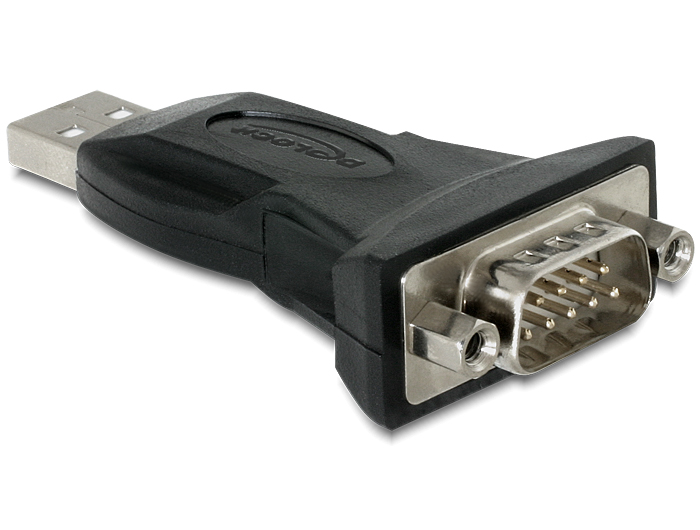

Многие современные ноутбуки уже не имеют серийных портов, поэтому часто приходится использовать специальные USB переходники

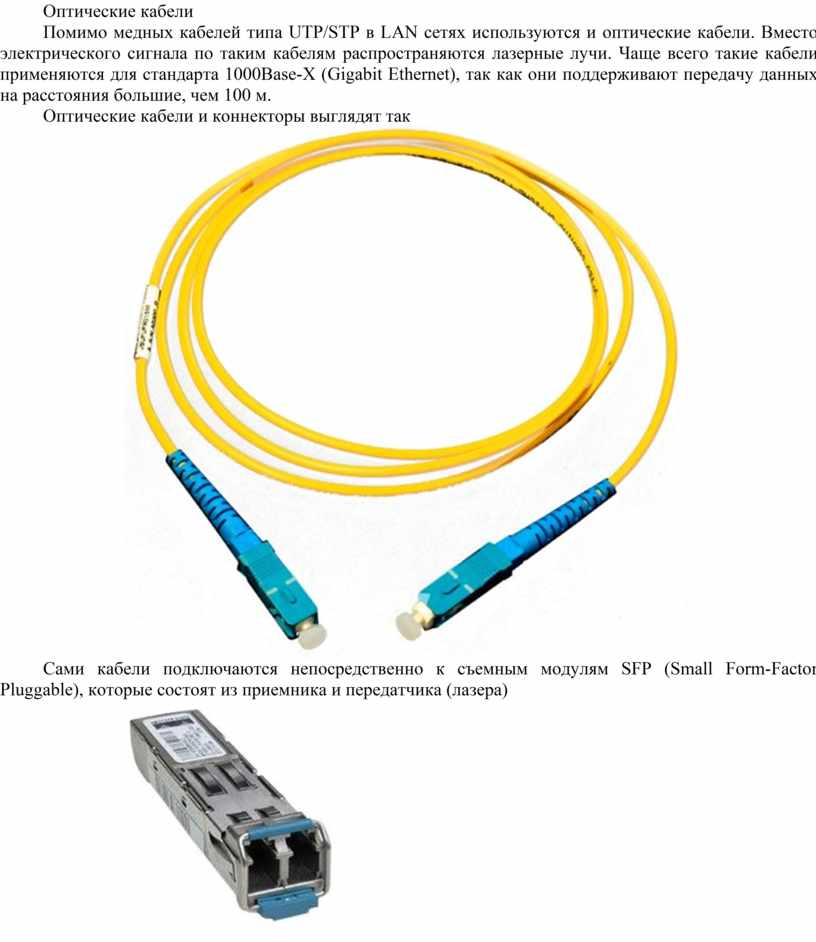

Оптические кабели

Помимо медных кабелей типа UTP/STP в LAN сетях используются и оптические кабели. Вместо электрического сигнала по таким кабелям распространяются лазерные лучи. Чаще всего такие кабели применяются для стандарта 1000Base-X (Gigabit Ethernet), так как они поддерживают передачу данных на расстояния большие, чем 100 м.

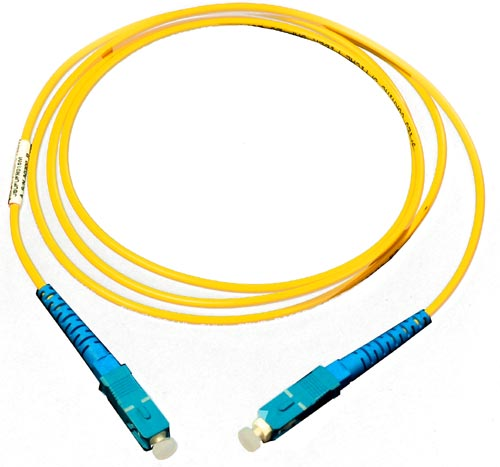

Оптические кабели и коннекторы выглядят так

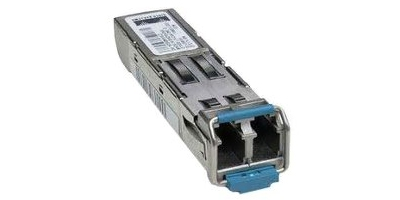

Сами кабели подключаются непосредственно к съемным модулям SFP (Small Form-Factor Pluggable), которые состоят из приемника и передатчика (лазера)
