Урок 15. Обзор коммутаторов Cisco

Компания Cisco предлагает широкий выбор моделей коммутаторов, начиная от простого домашнего коммутатора и заканчивая большими с множеством портов и слотов, используемыми в датацентрах. Например, коммутаторы серии Catalyst 2960, 3650, 3850, 9300 используются в локальных сетях различных размеров, серии Catalyst 4500, 6800, 9500 - на уровне распределения (Distribution Layer), серии Nexus 7000, 9000 - в магистральных сетях на уровне ядра (Core Layer).

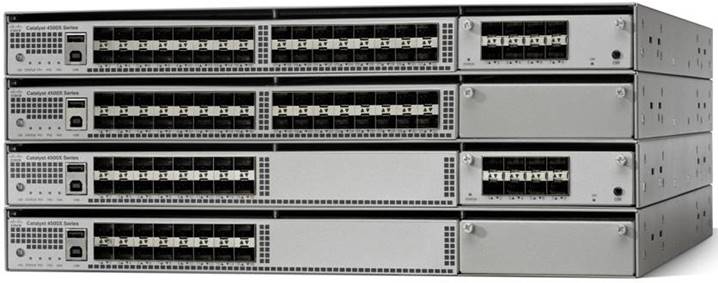

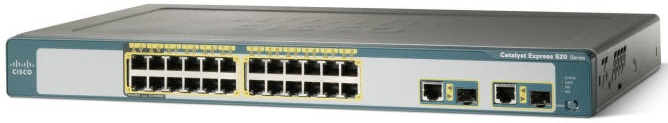

Коммутаторы могут иметь модульную и фиксированную конфигурацию. Коммутаторы фиксированной конфигурации имеют определенное количество портов

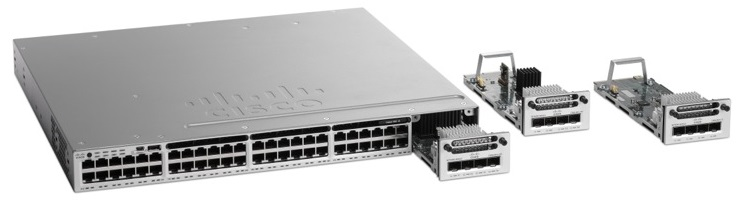

Модульные коммутаторы позволяют добавлять различные платы (модули) для расширения существующей конфигурации. Каждый модуль может содержать несколько дополнительных портов

Нумерация портов выглядит следующим образом. Если это коммутатор с фиксированной конфигурацией, то нумеруются порты просто: FastEthernet 1, FastEhternet 2,  FastEthernet 3 и т.д.

Если это модульный тип, то по принципу модуль/порт. Например, FastEhternet 0/1, то есть модуль №0 и порт №1 в данном модуле.

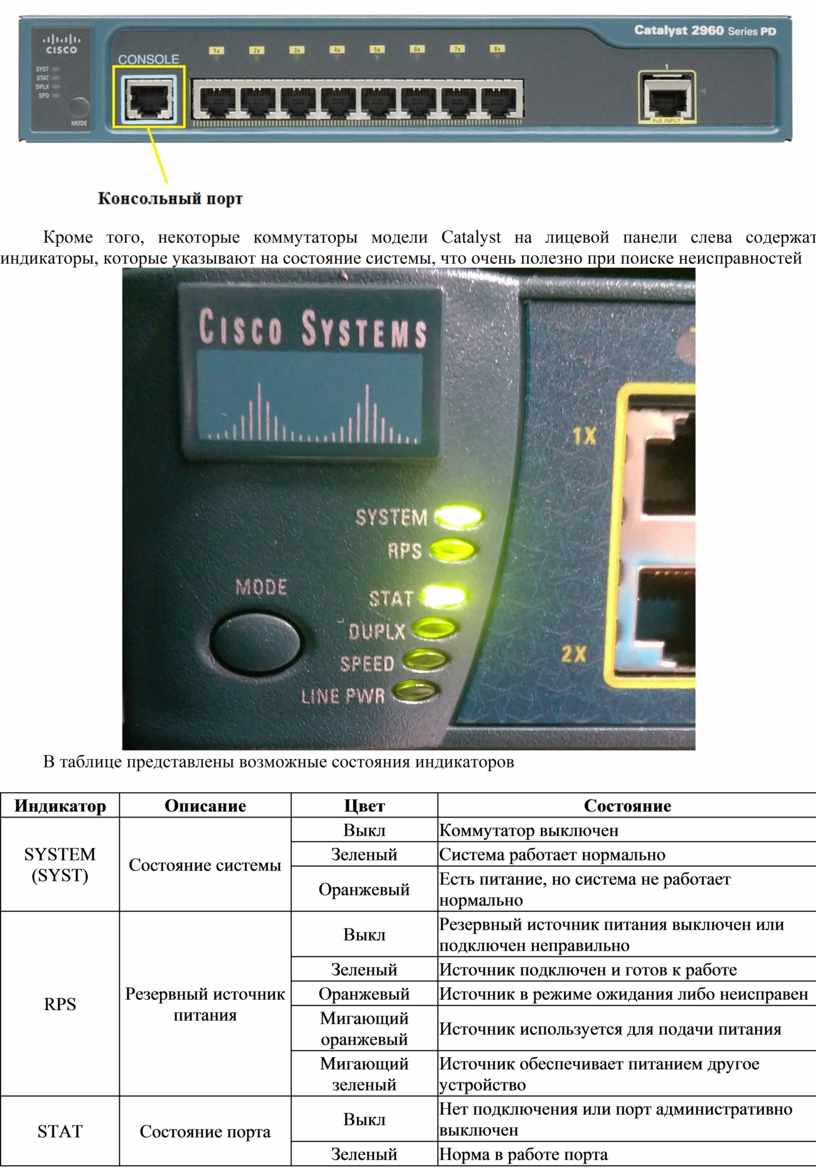

Помимо сетевых портов коммутаторы имеют отдельный консольный порт для настройки через терминал

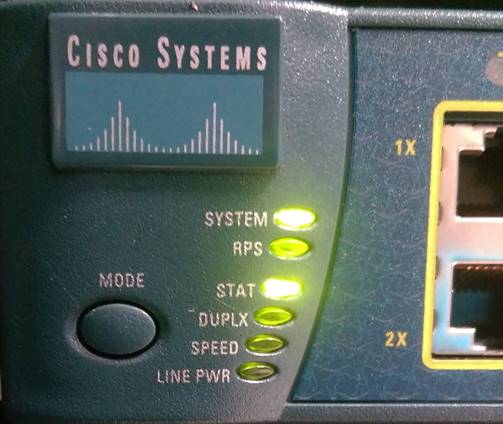

Кроме того, некоторые коммутаторы модели Catalyst на лицевой панели слева содержат индикаторы, которые указывают на состояние системы, что очень полезно при поиске неисправностей

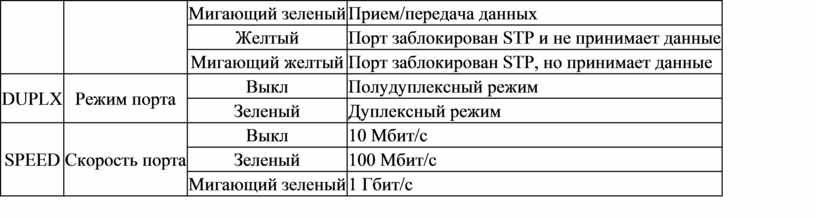

В таблице представлены возможные состояния индикаторов
