Приложение 2. Методический материал для учителя



Устройство трансформатора.

Трансформатор был изобретен в 1878 году П.Н. Яблочковым. Простой трансформатор переменного тока состоит из двух катушек, надетых на феромагнитный сердечник [рис. 133 в учебнике]. Сердечник собран из стальных листков трансформаторной стали. Одна из обмоток первичной, подключается к источнику переменного тока. Другая, к которой подключают нагрузку, называется вторичной. (Демонстрируем "школьный трансформатор", различные по размерам и назначению трансформаторы). Показываем условное обозначение трансформатора.

Трансформатор на холостом ходу.

Действие трансформатора основано на явлении электромагнитной индукции. При прохождении переменного тока по первичной обмотке в сердечнике появляется переменный магнитный поток, который возбуждает ЭДС индукции в каждой обмотке. Магнитное поле сосредоточено в сердечнике.

И121212

Величина К называется коэффициентом трансформации.

При К>1 трансформатор является понижающим, а при К<1 - повышающим. Отмечаем, что на холостом ходу И12=N1/N2, и что трансформатор потребляет незначительную энергию из сети.

Во сколько раз трансформатор увеличивает напряжение во, столько же раз и уменьшает силу тока.

I1U1≈I2U2

Трансформа́тор Те́слы — единственное из изобретений Николы Теслы, носящих его имя сегодня. Это классический резонансный трансформатор, производящий высокое напряжение при высокой частоте. Оно использовалось Теслой в нескольких размерах и вариациях для его экспериментов. «Трансформатор Теслы» также известен под названием «катушка Теслы» . Прибор был создан 22 сентября 1896 года и заявлен как «Аппарат для производства электрических токов высокой частоты и потенциала».

Применение в электросетях

Поскольку потери на нагревание провода пропорциональны квадрату тока через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения. Поэтому для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы: сначала для повышения напряжения генераторов на электростанциях перед транспортировкой электроэнергии, а затем для понижения напряжения линии электропередач до приемлемого для потребителей уровня.

Компактный трансформатор

Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Например, в телевизоре используются напряжения от 5 вольт, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов (напряжение 5 вольт с помощью сетевого трансформатора, напряжение 20 кВ с помощью строчного трансформатора). В компьютере также необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.





















Приложение 5.

http://kakustroen.ru/kak-rabotaet-apparat-mrt-magnitno-rezonansnoy-tomografii

Принцип работы Магнитно-Резонансного Томографа (МРТ)

Принцип работы МРТ

Процедура производится следующим образом. Пациента размещают в специализированное узкое углубление (своего рода тоннель), в котором он обязательно должен быть размещен горизонтально. Длительность процедуры составляет от четверти до половины часа.

По завершении процедуры, человеку на руки отдают изображение, которое формируется с помощью ЯМР метода – физического явления магнитного и ядерного резонанса, связанного с особенностями протонов. Благодаря радиочастотному импульсу, в образованном при помощи аппарата электромагнитном поле преобразуется излучение, превращающееся в сигнал. Затем он принимается и подвергается обработке специализированной программой для компьютера.

Каждый изучаемый и выводящийся на монитор, в виде визуализации, срез, обладает индивидуальной толщиной. Этот метод отображения похож на технологию удаления всего лишнего над или под слоем. Немаловажную роль, при этом, выполняют конкретные элементы объема и части среза.

Из-за того, что тело человека на 90% состоит из жидкости, осуществляется стимулирование протонов атомов водорода. Метод МРТ, дает возможность взглянуть в организм и определить серьезность недуга без непосредственного физического вмешательства.

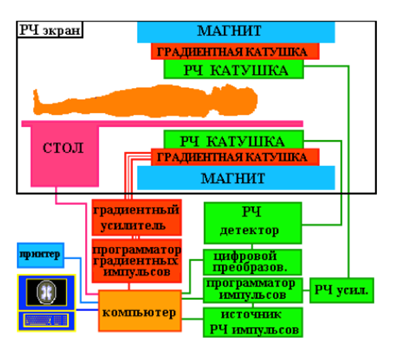

Устройство МРТ

Современный аппарат МРТ, состоит из таких частей:

  • магнит;
  • катушки;
  • генератор радиоимпульсов;
  • клетка Фарадея;
  • ресурс питания;
  • охладительная система;
  • системы, обрабатывающие получаемые данные.

В последующих пунктах мы изучим работу части отдельных элементов аппарата МРТ!

Магнит

Производит стабилизированное поле, которое характеризуется равномерностью и внушительной эмфазой (напряженностью). Из заключительного показателя выявляется мощность устройства. Упомянем еще раз, именно от мощности зависит то, насколько высокое качество обретет визуализация после окончания терапии.

Аппараты делятся на 4 группы:

  • Низкопольные – оснащение начального типа, сила поля менее 0.5 Тл;
  • Среднепольные – сила поля от 0,5-1 Тл;
  • Высокопольные – характеризуются великолепной скоростью обследования, хорошо просматриваемой визуализаций, даже если человек двигался при процедуре. Сила поля – 1-2 Тл;
  • Сверхвысокопольные – более 2 Тл. Применяются исключительно при исследованиях.

Также стоит отметить такие разновидности применяемых магнитов:

Постоянный магнит – производится из сплавов, имеющих, так называемые Ферромагнитные свойства. Плюсами данных элементов, являет то, что им нет необходимости понижать температуру, потому что им не нужно энергии для поддержки однородного поля. Из минусов, стоит отметить внушительную массу и незначительную напряженность. Кроме прочего, такие магниты, восприимчивы к изменениям температур.

Сверхпроводимый магнит – катушка, созданная из особого сплава. Через данную катушку, происходит пропуск огромных токов. Благодаря аппаратам с подобными катушками, в них создается внушительное по силе магнитное поле. Однако, в сравнении с предыдущим магнитом, для сверхпроводимого магнита, необходима охладительная система. Из минусов, стоит отметить значительный расход жидкого гелия при незначительных затратах энергии, внушительные затраты на эксплуатирование агрегата, экранирование в обязательном порядке. Кроме прочего, существует риск выброса жидкости для охлаждения при утрате сверх проводимых свойств.

Резистивный магнит – не нуждается в применении специализированных систем охлаждения, и могут производить относительно однородное поле для осуществления сложных испытаний. Из минусов, стоит отметить внушительную массу, составляющую около пяти тонн и повышающуюся в случае экранирования.

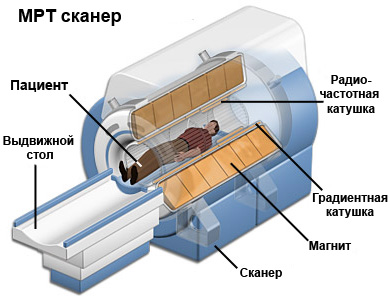

как устроен МРТ

Передатчик

Вырабатывает колебания и импульсы радиочастот (формы прямоугольника и сложной). Данное изменение дает возможность достичь возбуждения ядер, улучшить контрастность картинки, получаемой в результате обработки данных. Сигнал передает на переключатель, который оказывает действие на катушку, образуя магнитное поле, обладающее влиянием на спиновую систему.

Приемник

Это усилитель сигнала с высочайшей чувствительностью и незначительным шумом, который работает на сверхвысоких частотах. Получаемый отзыв видоизменяется из мГц в кГц (то есть от больших частот, к меньшим).

Прочие запчасти

Для более подробной детализации картинки несут ответственность, также, датчики регистрации, расположенные около изучаемого органа. Процедура МРТ не представляет никакой опасности для человека, осуществив излучение сообщаемой энергии, протоны перетекают в изначальное состояние.

Чтобы качество визуализации было лучше, исследуемому человеку могут ввести вещество контрастного типа на основе Gadolinium, которое не обладает побочными действиями. Вводится он при помощи шприца, который автоматизировано, подсчитывает необходимую дозу и быстроту введения препарата. Средство поступает в организм синхронно с протекающей процедурой.

Качество МРТ исследования, зависит от большого количества факторов – это и состояние магнитного поля, катушка, которая применяется, какой контрастный препарат и даже доктор, проводящий процедуру.

Преимущества МРТ:

  • высочайшая вероятность получить наиболее точную визуализацию исследуемой части тела или органа;
  • постоянно развивающееся качество диагностирования;
  • отсутствие негативных воздействий на человеческий организм;
