Урок ОБЖ. Индивидуальные средства защиты от ОМП.

Урок ОБЖ №________

Раздел 1. Государственная система обеспечения безопасности населения (Индивидуальные средства защиты)

ТЕМА УРОКА: Индивидуальные средства защиты от ОМП, их устройство, порядок подбора и применения.

ЦЕЛЬ: Дать учащимся общие понятия о СИЗ, их подбору и применению.

УЧЕБНЫЕ ВОПРОСЫ:

1.     СИЗ органов дыхания.

2.     Подбор ИП.

3.     СИЗ кожи.

4.     Ношение и применение СИЗ.

ВРЕМЯ: 45 минут  (-проверка наличия и готовности учащихся – 5мин;

-изложение темы урока – 30мин.;

-практическая работа с противогазом – 10мин.).

МЕСТО:  Кабинет ОБЖ.

МЕТОД: Лекция, практическая работа.

МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ: плакаты СИЗ, противогазы ИП-4 (ИП-5).

СОДЕРЖАНИЕ ТЕМАТИКИ УРОКА:

Средства индивидуальной защиты от ОМП, их устройство, порядок подбора и применения.

Необходимость применения СИЗ может возникнуть в ЧС военного и мирного характера, когда имеется угроза поражения л/с военнослужащих или гражданского населения отравляющими, биологическими и радиоактивными веществами.

К средствам индивидуальной защиты (СИЗ) относятся средства защиты органов дыхания и средства защиты кожи.

Основными средствами индивидуальной защиты являются фильтрующий противогаз и общевойсковой защитный комплект (ОЗК).

Средства защиты органов дыхания предназначены для защиты органов дыхания, кожи лица и глаз от попадания на них отравляющих, радиоактивных веществ и биологических средств.

По принципу действия бывают: фильтрующего и изолирующего типа.

Фильтрующий противогаз применяется для защиты от попадания в органы дыхания, на глаза и лицо отравляющих, радиоактивных веществ и биологических средств.

У противогазов различных типов фильтрующе-поглощающая система может быть выполнена либо в виде фильтрующе-поглощающей коробки (ФПК), ли­бо в виде фильтрующе-поглощающего элемента (ФПЭ). В отдельных случаях ФПС может состоять из ФПК и дополнительного гопкалитового патрона, который служит для защиты органов дыхания от окиси углерода (угарного газа). Гопкалитовые патрон ставится между ФПК и шлем-маской (или соединительной трубкой при наличии таковой).

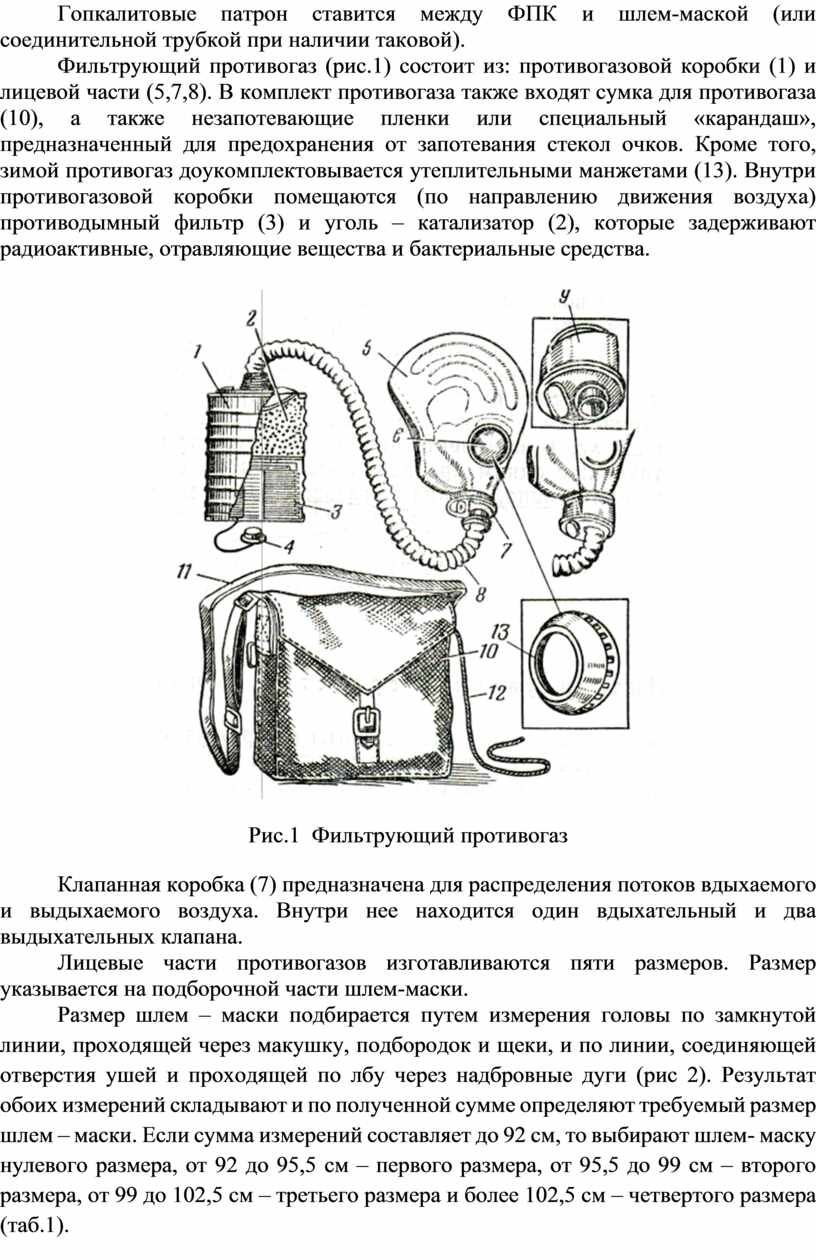

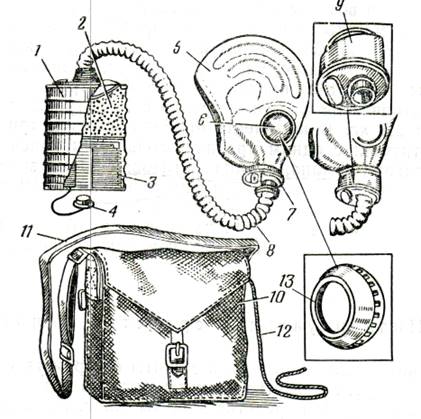

Фильтрующий противогаз (рис.1) состоит из: противогазовой коробки (1) и лицевой части (5,7,8). В комплект противогаза также входят сумка для противогаза (10), а также незапотевающие пленки или специальный «карандаш», предназначенный для предохранения от запотевания стекол очков. Кроме того, зимой противогаз доукомплектовывается утеплительными манжетами (13). Внутри противогазовой коробки помещаются (по направлению движения воздуха) противодымный фильтр (3) и уголь – катализатор (2), которые задерживают радиоактивные, отравляющие вещества и бактериальные средства.

Рис.1  Фильтрующий противогаз

Клапанная коробка (7) предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри нее находится один вдыхательный и два выдыхательных клапана.

Лицевые части противогазов изготавливаются пяти размеров. Размер указывается на подборочной части шлем-маски.

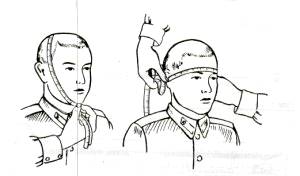

Размер шлем – маски подбирается путем измерения головы по замкнутой линии, проходящей через макушку, подбородок и щеки, и по линии, соединяющей отверстия ушей и проходящей по лбу через надбровные дуги (рис 2). Результат обоих измерений складывают и по полученной сумме определяют требуемый размер шлем – маски. Если сумма измерений составляет до 92 см, то выбирают шлем- маску нулевого размера, от 92 до 95,5 см – первого размера, от 95,5 до 99 см – второго размера, от 99 до 102,5 см – третьего размера и более 102,5 см – четвертого размера (таб.1).

Таблица 1.                                                 Рис.2. Определение требуемого размера шлем-маски фильтрующего противогаза

Новую шлем-маску (маску) перед надеванием необходимо протереть снаружи и внутри, а выдыхательные клапаны и отвернутую соединительную трубку продуть с одновременным трех-четырехкратным ее растяжением.

Противогаз носят в трех положениях: «походном», «наготове» и «боевом». В «боевое» положение противогаз переводят по сигналу «Химическая тревога», по команде «Газы», а также самостоятельно.

Находясь на зараженной местности или получив оповещение о радиоактивном, химическом и/или бактериалогическом заражении, каждый военнослужащий (невоеннообязанный) обязан самостоятельно использовать имеющиеся у него индивидуальные средства защиты (в первую очередь противогазы).

Независимо от физической нагрузки длительность непрерывного пребывания в противогазе не должна превышать 6-8ч.

Респиратор (фото 1, войсковой Р-2) используется для защиты органов дыхания от радиоактивной и грунтовой пыли. Из-за малого сопротивления дыханию, облегчает действия человека, позволяет непрерывно находиться на местности, зараженной радиоактивными веществами до 10 ч.

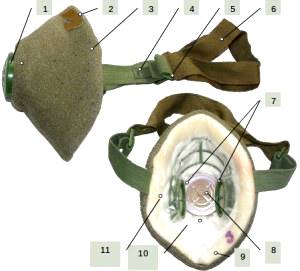

Фото 1. Респиратор Р-2: 1 – защитный экран; 2 – носовой зажим; 3 – фильтрующая полумаска;4 – эластичная тесьма; 5 – пряжка; 6 – нерастягивающаяся тесьма;7 – клапан вдыхательный; 8 – клапан выдыхательный; 9 – внешний слой; 10 – внутренний слой; 11 –слой фильтрующего материала.

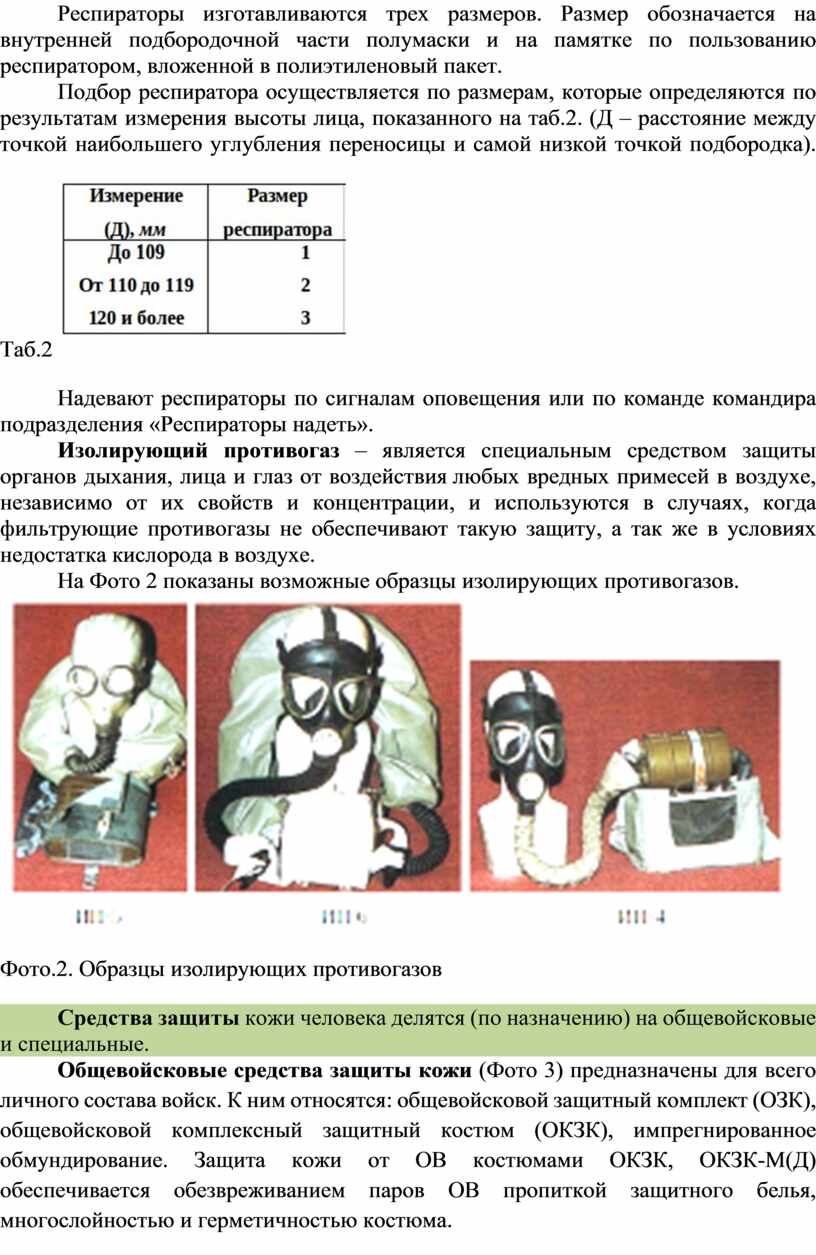

Респираторы изготавливаются трех размеров. Размер обозначается на внутренней подбородочной части полумаски и на памятке по пользованию респиратором, вложенной в полиэтиленовый пакет.

Подбор респиратора осуществляется по размерам, которые определяются по результатам измерения высоты лица, показанного на таб.2. (Д – расстояние между точкой наибольшего углубления переносицы и самой низкой точкой подбородка).

Таб.2

Надевают респираторы по сигналам оповещения или по команде командира подразделения «Респираторы надеть».

Изолирующий противогаз – является специальным средством защиты органов дыхания, лица и глаз от воздействия любых вредных примесей в воздухе, независимо от их свойств и концентрации, и используются в случаях, когда фильтрующие противогазы не обеспечивают такую защиту, а так же в условиях недостатка кислорода в воздухе.

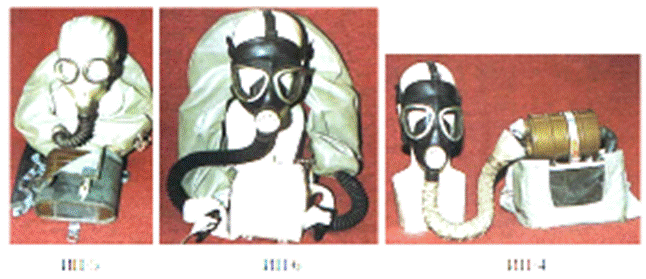

На Фото 2 показаны возможные образцы изолирующих противогазов.

Фото.2. Образцы изолирующих противогазов

Средства защиты кожи человека делятся (по назначению) на общевойсковые и специальные.

Общевойсковые средства защиты кожи (Фото 3) предназначены для всего личного состава войск. К ним относятся: общевойсковой защитный комплект (ОЗК), общевойсковой комплексный защитный костюм (ОКЗК), импрегнированное обмундирование. Защита кожи от ОВ костюмами ОКЗК, ОКЗК-М(Д) обеспечивается обезвреживанием паров ОВ пропиткой защитного белья, многослойностью и герметичностью костюма.

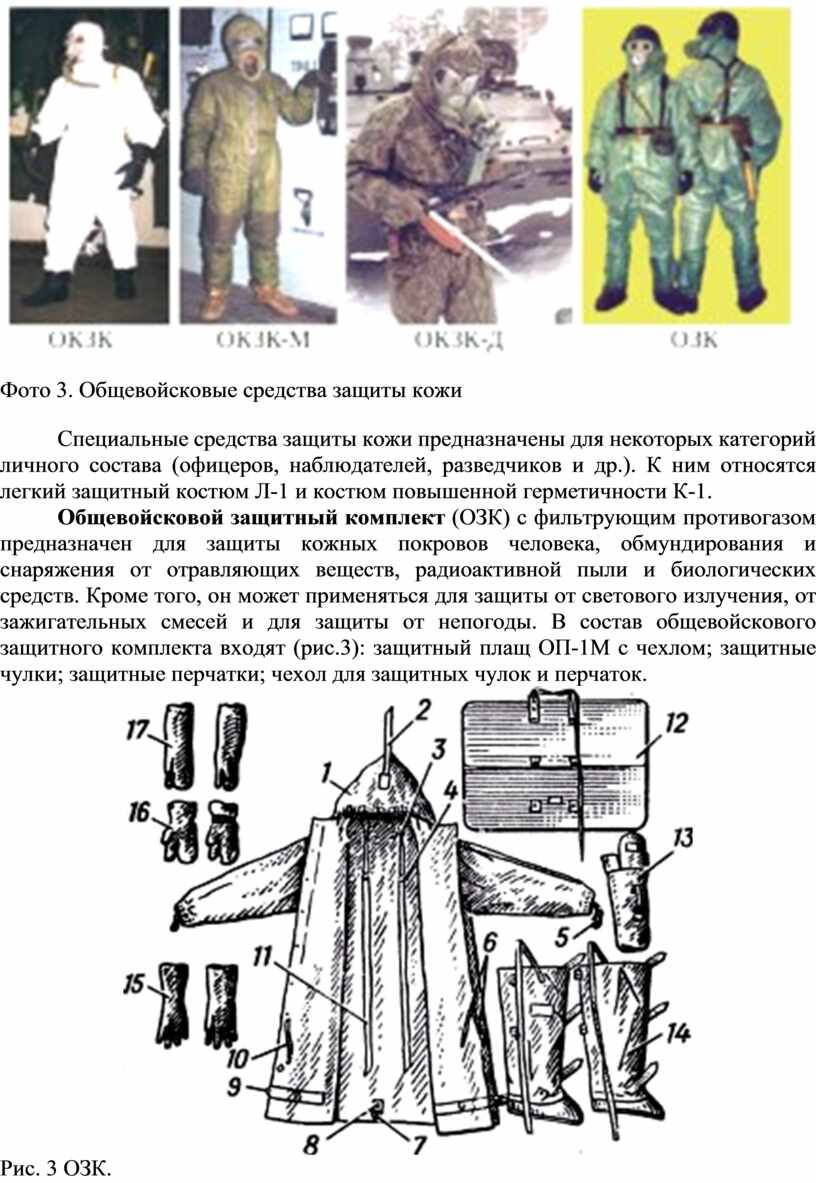

Фото 3. Общевойсковые средства защиты кожи

Специальные средства защиты кожи предназначены для некоторых категорий личного состава (офицеров, наблюдателей, разведчиков и др.). К ним относятся легкий защитный костюм Л-1 и костюм повышенной герметичности К-1.

Общевойсковой защитный комплект (ОЗК) с фильтрующим противогазом предназначен для защиты кожных покровов человека, обмундирования и снаряжения от отравляющих веществ, радиоактивной пыли и биологических средств. Кроме того, он может применяться для защиты от светового излучения, от зажигательных смесей и для защиты от непогоды. В состав общевойскового защитного комплекта входят (рис.3): защитный плащ ОП-1М с чехлом; защитные чулки; защитные перчатки; чехол для защитных чулок и перчаток.

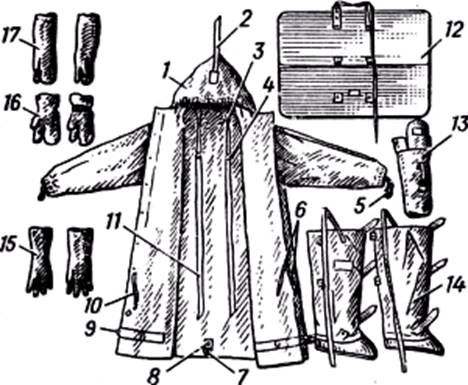

Рис. 3 ОЗК.

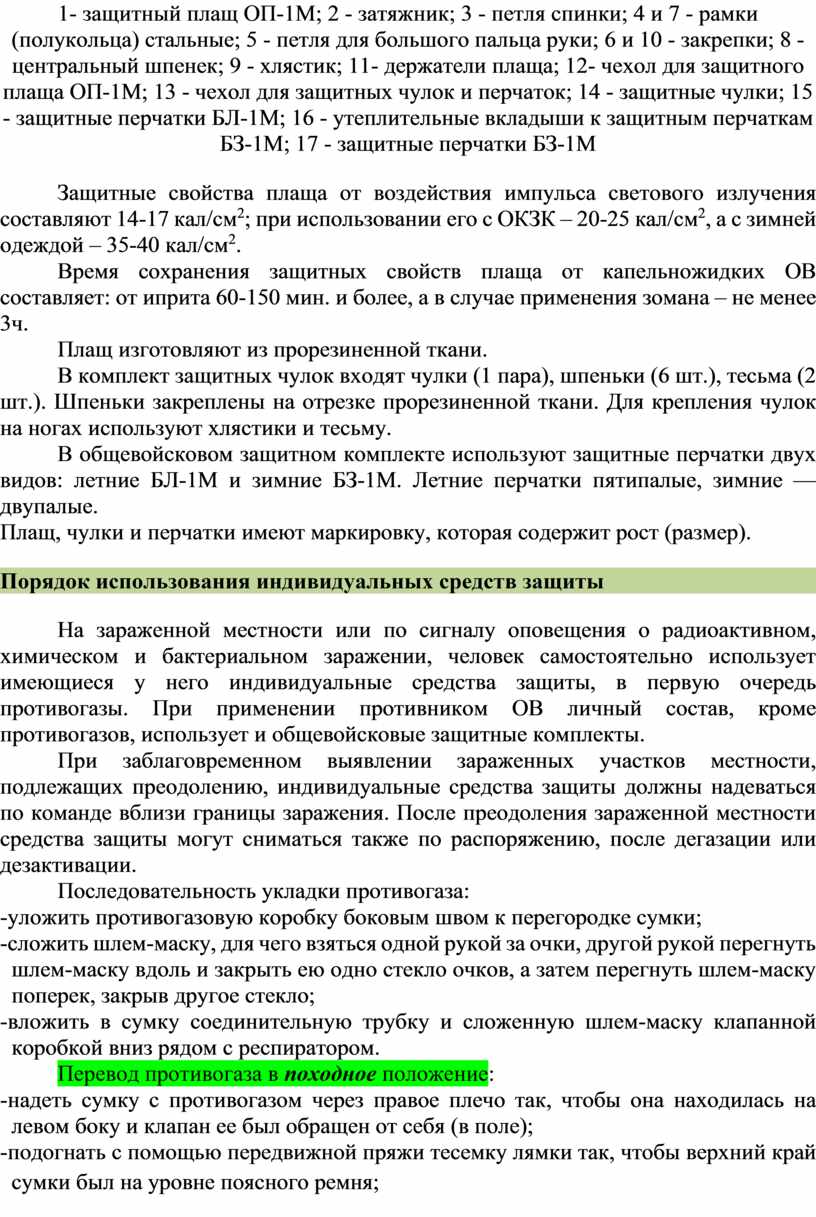

1- защитный плащ ОП-1М; 2 - затяжник; 3 - петля спинки; 4 и 7 - рамки (полукольца) стальные; 5 - петля для большого пальца руки; 6 и 10 - за­крепки; 8 -центральный шпенек; 9 - хлястик; 11- держатели пла­ща; 12- чехол для защитного плаща ОП-1М; 13 - чехол для защит­ных чулок и перчаток; 14 - защитные чулки; 15 - защитные перчатки БЛ-1М; 16 - утеплительные вкладыши к защитным перчаткам БЗ-1М; 17 - защитные перчатки БЗ-1М

Защитные свойства плаща от воздействия импульса светового излучения составляют 14-17 кал/см²; при использовании его с ОКЗК – 20-25 кал/см², а с зимней одеждой – 35-40 кал/см².

Время сохранения защитных свойств плаща от капельножидких ОВ составляет: от иприта 60-150 мин. и более, а в случае применения зомана – не менее 3ч.

Плащ изготовляют из прорезиненной ткани.

В комплект защитных чулок входят чулки (1 пара), шпеньки (6 шт.), тесьма (2 шт.). Шпеньки закреплены на отрезке прорезиненной ткани. Для крепления чулок на ногах используют хлястики и тесьму.

В общевойсковом защитном комплекте используют защитные перчатки двух видов: летние БЛ-1М и зимние БЗ-1М. Летние перчатки пятипалые, зимние — двупалые.

Плащ, чулки и перчатки имеют маркировку, которая содержит рост (размер).

Порядок использования индивидуальных средств защиты

На зараженной местности или по сигналу оповещения о радиоактивном, химическом и бактериальном заражении, человек самостоятельно использует имеющиеся у него индивидуальные средства защиты, в первую очередь противогазы. При применении противником ОВ личный состав, кроме противогазов, использует и общевойсковые защитные комплекты.

При заблаговременном выявлении зараженных участков местности, подлежащих преодолению, индивидуальные средства защиты должны надеваться по команде вблизи границы заражения. После преодоления зараженной местности средства защиты могут сниматься также по распоряжению, после дегазации или дезактивации.

Последовательность укладки противогаза:

-уложить противогазовую коробку боковым швом к перегородке сумки;

-сложить шлем-маску, для чего взяться одной рукой за очки, другой рукой перегнуть шлем-маску вдоль и закрыть ею одно стекло очков, а затем перегнуть шлем-маску поперек, закрыв другое стекло;

-вложить в сумку соединительную трубку и сложенную шлем-маску клапанной коробкой вниз рядом с респиратором.

Перевод противогаза в походное положение:

-надеть сумку с противогазом через правое плечо так, чтобы она находилась на левом боку и клапан ее был обращен от себя (в поле);

-подогнать с помощью передвижной пряжи тесемку лямки так, чтобы верхний край сумки был на уровне поясного ремня;

-сдвинуть противогаз немного назад, чтобы при ходьбе он не мешал движению руки;

-при необходимости противогаз может быть закреплен за туловище с помощью тесьмы.

Перевод противогаза в положение «наготове»:

-расстегнуть клапан сумки;

-закрепить противогаз на туловище;

-ослабить подбородочный ремень или развязать тесемки головного убора (шлемофона, каски).

Перевод противогаза в «боевое» положение:

-задержать дыхание, закрыть глаза, взять оружие «на ремень» (положить на землю, зажать между ног или поставить у опоры);

-снять головной убор;

-вынуть шлем-маску, взять ее обеими руками за утолщенные края у нижней части шлем-маски так, чтобы большие пальцы были снаружи, а остальные - внутри ее;

-приложить нижнюю часть шлема-маски под подбородок и резким движением рук вверх и назад натянуть шлем-маску на голову так, чтобы не было складок, а очки пришлись против глаз;

-устранить перекос и складки, если они образовались при надевании шлема-маски, -сделать полный выдох, открыть глаза и возобновить дыхание;

-надеть головной убор, закрепить противогазовую сумку на туловище, если это не было сделано раньше.

Для обучения и проверки умений и навыков личного состава в правильном использовании средств защиты разработаны временные нормативы.

Надевание противогаза (норматив № 1а) выполняется по команде «Газы». Время выполнения норматива на оценку «отлично»-7с, «хорошо»-9с, «удовлетворительно»-10с.

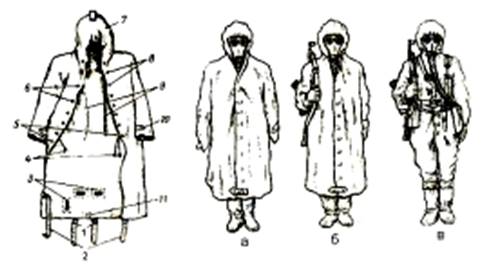

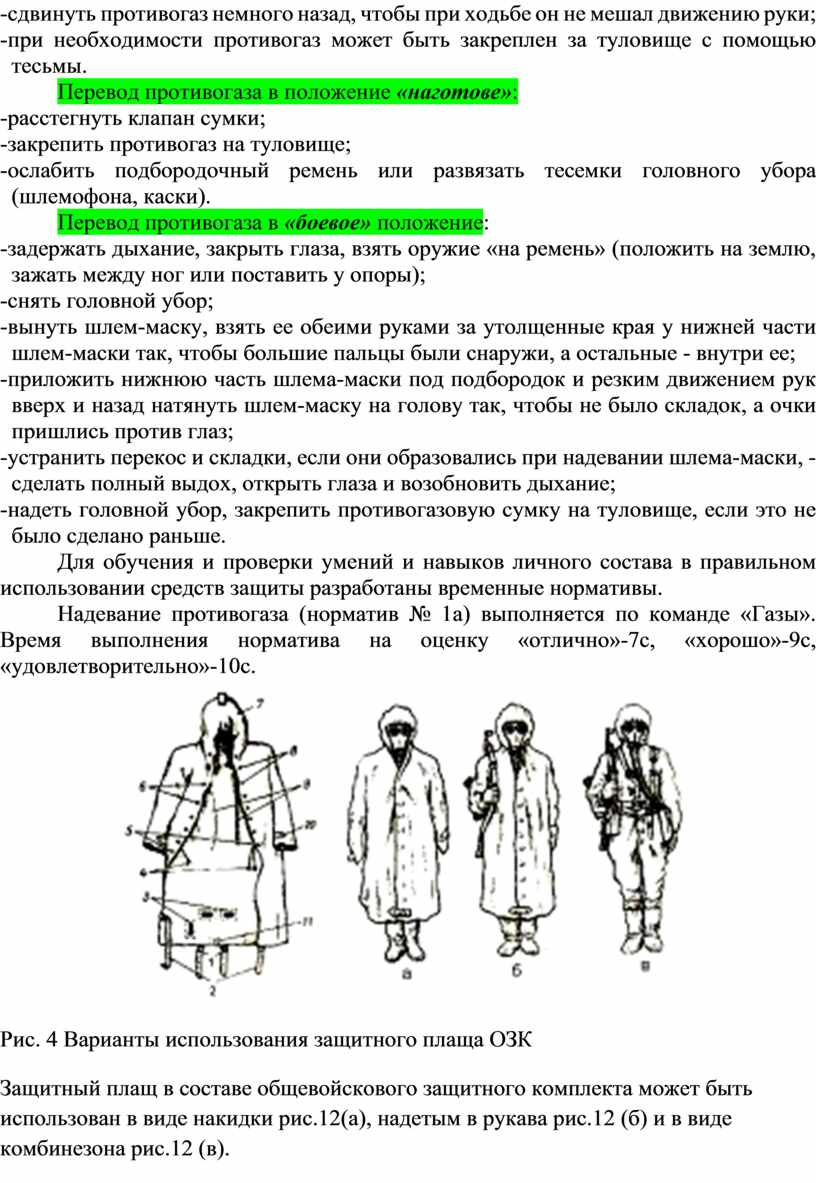

Рис. 4 Варианты использования защитного плаща ОЗК

Защитный плащ в составе общевойскового защитного комплекта может быть использован в виде накидки рис.12(а), надетым в рукава рис.12 (б) и в виде комбинезона рис.12 (в).
