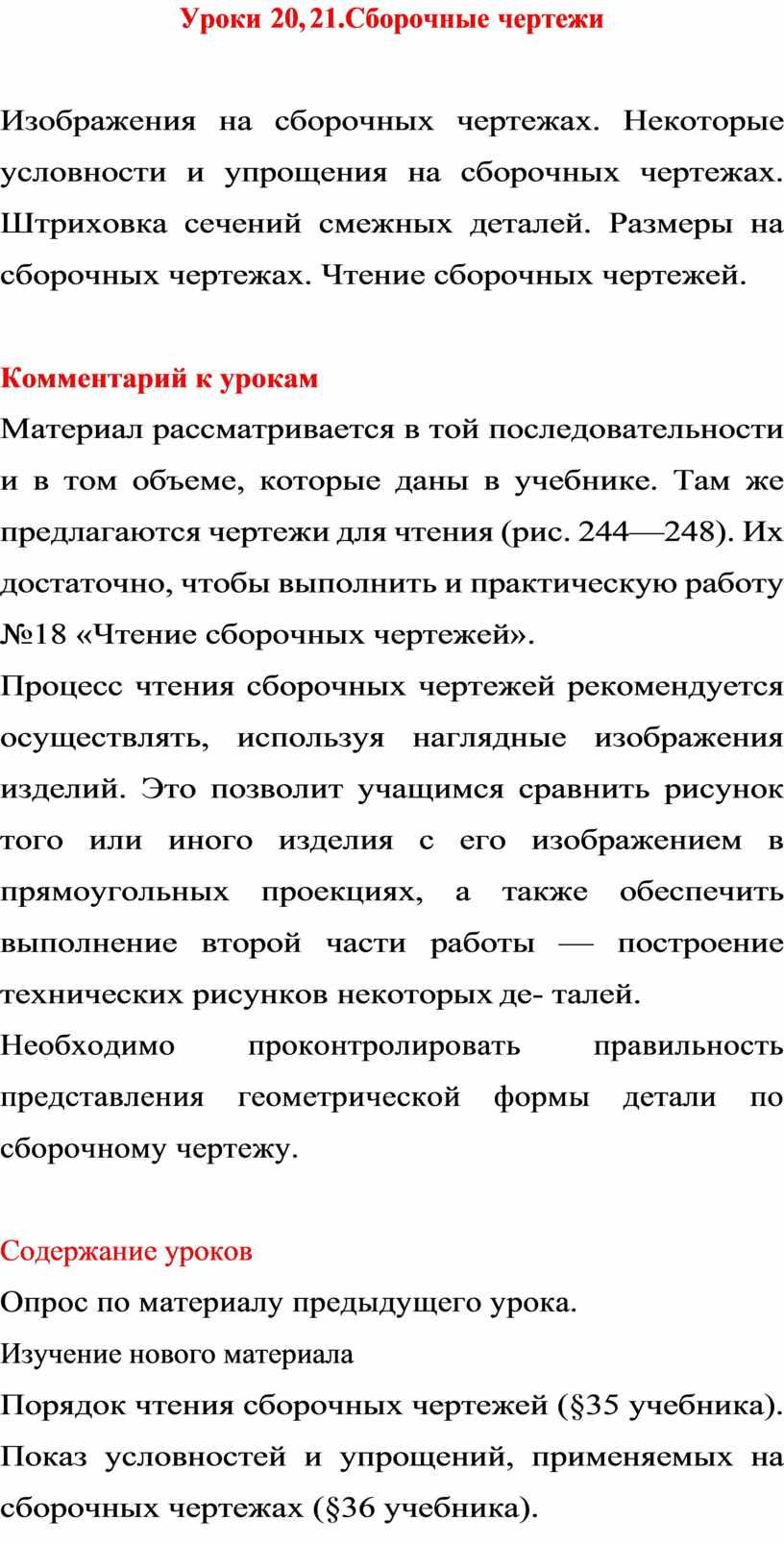

Уроки 20, 21.Сборочные чертежи

Уроки  20, 21.Сборочные чертежи

Изображения на сборочных чертежах. Некоторые условности и упрощения на сборочных чертежах. Штриховка сечений смежных деталей. Размеры на сборочных чертежах. Чтение сборочных чертежей.

Комментарий к урокам

Материал рассматривается в той последовательности и в том объеме, которые даны в учебнике. Там же предлагаются чертежи для чтения (рис. 244—248). Их достаточно, чтобы выполнить и практическую работу №18 «Чтение сборочных чертежей».

Процесс чтения сборочных чертежей рекомендуется осуществлять, используя наглядные изображения изделий. Это позволит учащимся сравнить рисунок того или иного изделия с его изображением в прямоугольных проекциях, а также обеспечить выполнение второй части работы — построение технических рисунков некоторых де- талей.

Необходимо проконтролировать правильность представления геометрической формы детали по сборочному чертежу.

Содержание уроков

Опрос по материалу предыдущего урока.

Изучение нового материала

Порядок чтения сборочных чертежей (§35 учебника). Показ условностей и упрощений, применяемых на сборочных чертежах (§36 учебника).

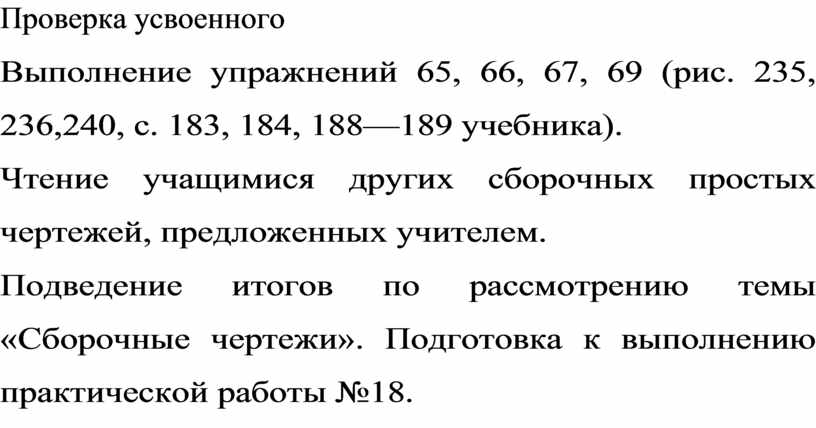

Проверка усвоенного

Выполнение упражнений 65, 66, 67, 69 (рис. 235, 236,240, с. 183, 184, 188—189 учебника).

Чтение учащимися других сборочных простых чертежей, предложенных учителем.

Подведение итогов по рассмотрению темы «Сборочные чертежи». Подготовка к выполнению практической работы №18.
