Выбор топологии

Выбор топологии

Существует множество факторов, которые необходимо учитывать при выборе наиболее подходящей к данной ситуации топологии (см. табл. 4.1)

Таблица 4.1.

Основные характеристики топологий вычислительных сетей.

4.1  Древовидная структура ЛВС.

Наряду с известными топологиями вычислительных сетей

«кольцо», «звезда» «шина», на практике применяется и комбинированная, на пример древовидная (рис.4.5). Она образуется в основном в виде комбинаций вышеназванных топологий вычислительных сетей. Основание дерева вычислительной сети (корень) располагается в точке, в которой собираются коммуникационные линии информации (ветви дерева).

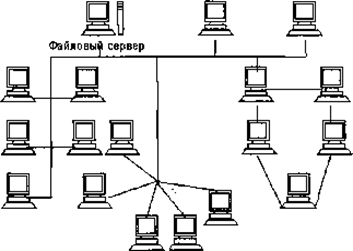

Рис.4.5.Древовидная структура ЛВС Вычислительные сети с древовидной структурой применяются

там, где невозможно непосредственное применение базовых сетевых структур в чистом виде. Для подключения большого числа рабочих станций соответственно адаптерным платам применяют сетевые усилители и/или коммутаторы. Коммутатор, обладающий одновременно и функциями усилителя, называют активным концентратором.

На практике применяют две их разновидности, обеспечивающие подключение соответственно восьми или шестнадцати линий.

Устройство, к которому можно присоединить максимум три станции, называют пассивным концентратором. Пассивный концентратор обычно используют как разветвитель. Он не нуждается в усилителе. Предпосылкой для подключения пассивного концентратора является то, что возможное максимальное расстояние до рабочей станции не должно превышать нескольких десятков метров.

Вопросы для самопроверки:

1.Виды сетей. Преимущества от сети. 2.Типы топологий сетей.

3.Выбор топологии. 4.Комбинированные топологии.
