Вычерчивание контура технической детали

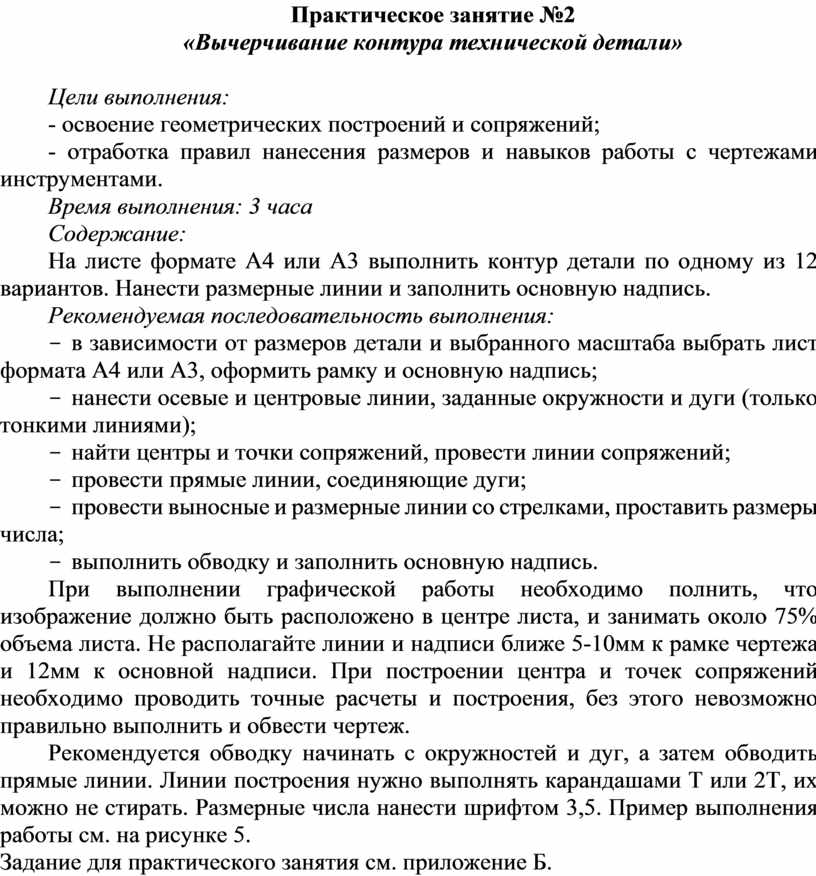

Практическое занятие №2

«Вычерчивание контура технической детали»

Цели выполнения:

- освоение геометрических построений и сопряжений;

- отработка правил нанесения размеров и навыков работы с чертежами инструментами.

Время выполнения: 3 часа

Содержание:

На листе формате А4 или А3 выполнить контур детали по одному из 12 вариантов. Нанести размерные линии и заполнить основную надпись.

Рекомендуемая последовательность выполнения:

-  в зависимости от размеров детали и выбранного масштаба выбрать лист формата А4 или А3, оформить рамку и основную надпись;

-  нанести осевые и центровые линии, заданные окружности и дуги (только тонкими линиями);

-  найти центры и точки сопряжений, провести линии сопряжений;

-  провести прямые линии, соединяющие дуги;

-  провести выносные и размерные линии со стрелками, проставить размеры числа;

-  выполнить обводку и заполнить основную надпись.

При выполнении графической работы необходимо полнить, что изображение должно быть расположено в центре листа, и занимать около 75% объема листа. Не располагайте линии и надписи ближе 5-10мм к рамке чертежа и 12мм к основной надписи. При построении центра и точек сопряжений необходимо проводить точные расчеты и построения, без этого невозможно правильно выполнить и обвести чертеж.

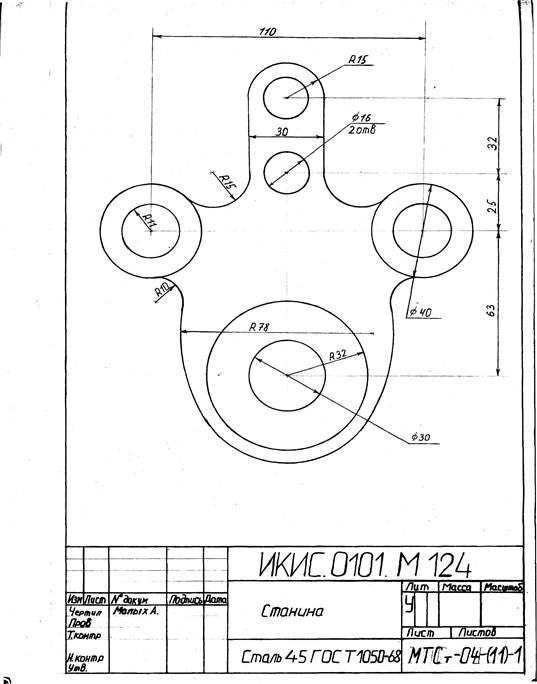

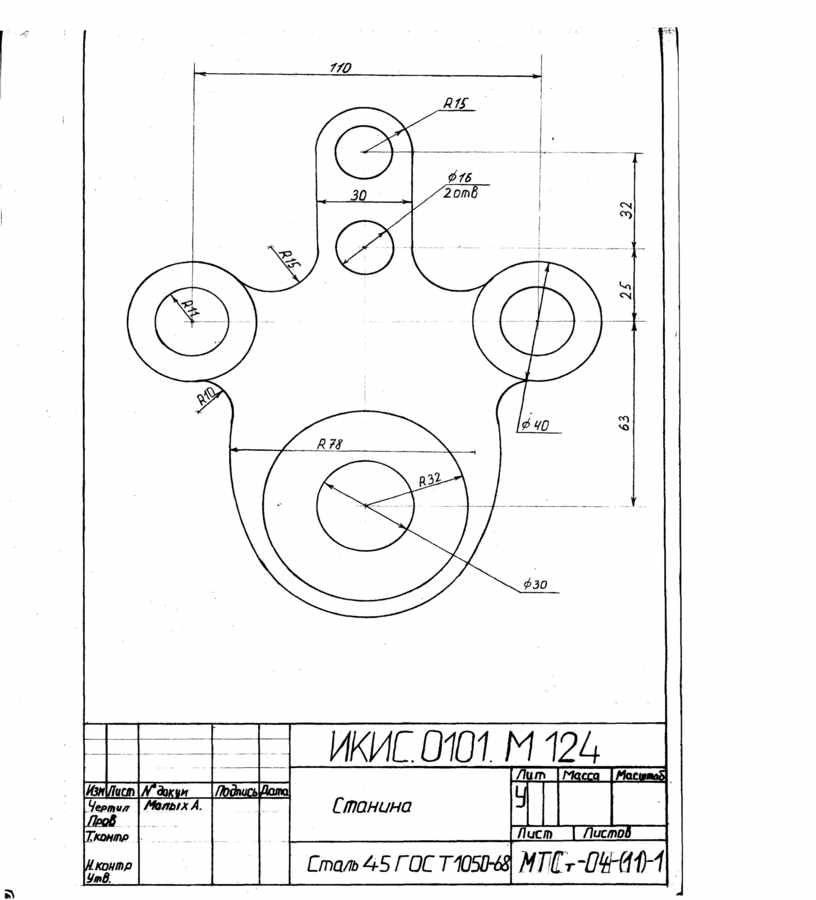

Рекомендуется обводку начинать с окружностей и дуг, а затем обводить прямые линии. Линии построения нужно выполнять карандашами Т или 2Т, их можно не стирать. Размерные числа нанести шрифтом 3,5. Пример выполнения работы см. на рисунке 5.

Задание для практического занятия см. приложение Б.
Приложение Б

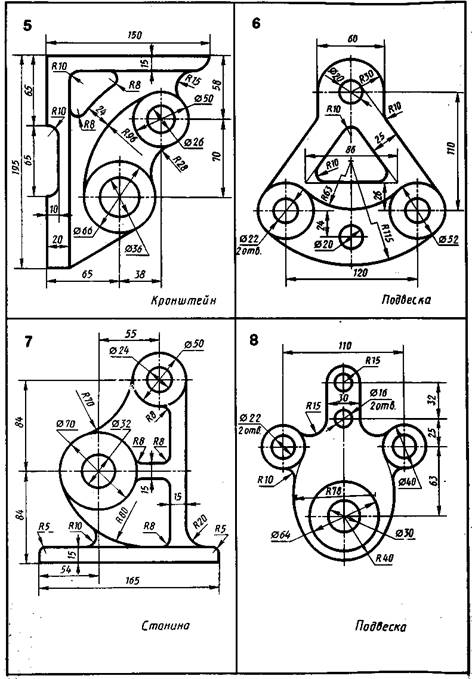

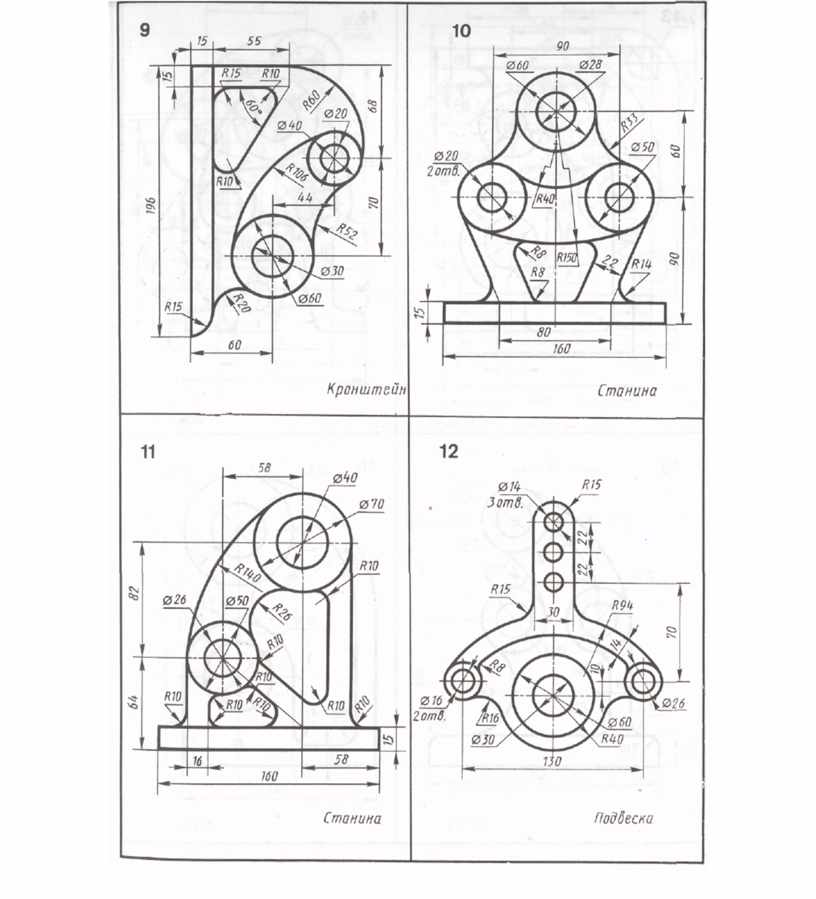

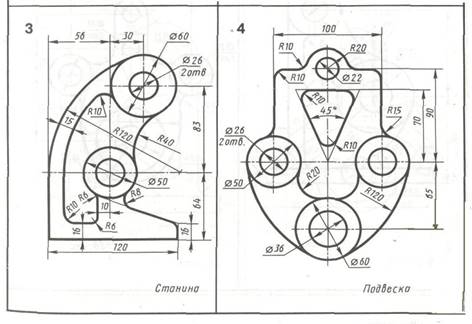

Задание для практического занятия № 2

 «Вычерчивание контура технической детали»
