Выполнение сечений детали

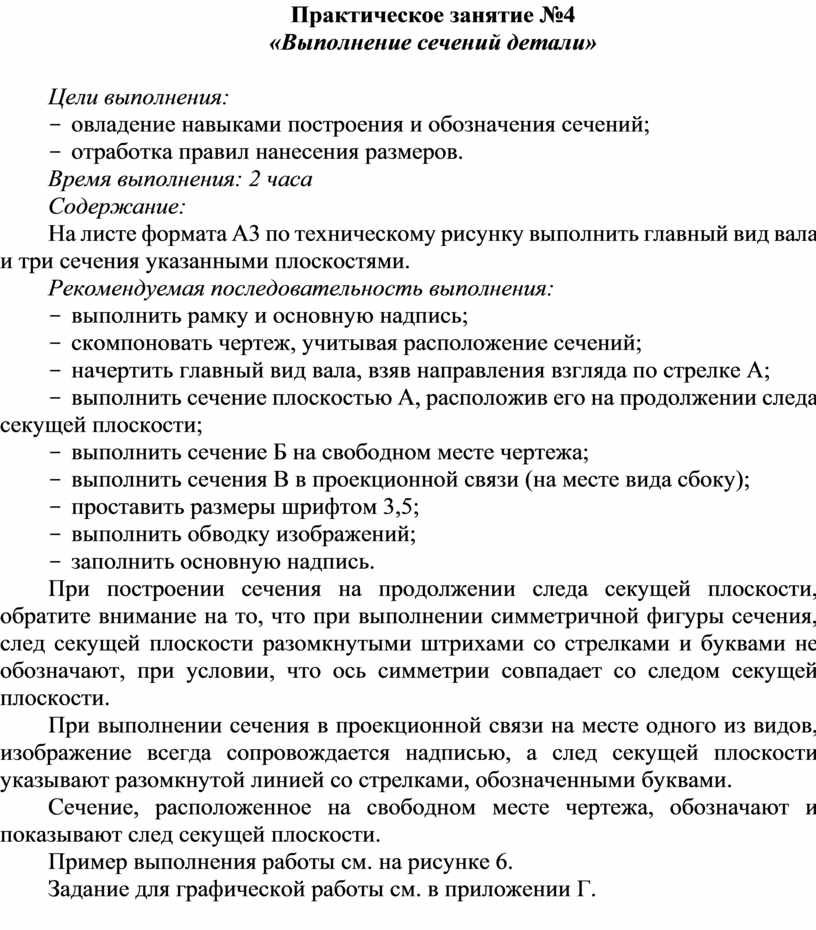

Практическое занятие №4

«Выполнение сечений детали»

Цели выполнения:

-  овладение навыками построения и обозначения сечений;

-  отработка правил нанесения размеров.

Время выполнения: 2 часа

Содержание:

На листе формата А3 по техническому рисунку выполнить главный вид вала и три сечения указанными плоскостями.

Рекомендуемая последовательность выполнения:

-  выполнить рамку и основную надпись;

-  скомпоновать чертеж, учитывая расположение сечений;

-  начертить главный вид вала, взяв направления взгляда по стрелке А;

-  выполнить сечение плоскостью А, расположив его на продолжении следа секущей плоскости;

-  выполнить сечение Б на свободном месте чертежа;

-  выполнить сечения В в проекционной связи (на месте вида сбоку);

-  проставить размеры шрифтом 3,5;

-  выполнить обводку изображений;

-  заполнить основную надпись.

При построении сечения на продолжении следа секущей плоскости, обратите внимание на то, что при выполнении симметричной фигуры сечения, след секущей плоскости разомкнутыми штрихами со стрелками и буквами не обозначают, при условии, что ось симметрии совпадает со следом секущей плоскости.

При выполнении сечения в проекционной связи на месте одного из видов, изображение всегда сопровождается надписью, а след секущей плоскости указывают разомкнутой линией со стрелками, обозначенными буквами.

Сечение, расположенное на свободном месте чертежа, обозначают и показывают след секущей плоскости.

Пример выполнения работы см. на рисунке 6.

Задание для графической работы см. в приложении Г.

Приложение Г

Задание для практического занятия №4

«Выполнение сечений детали»

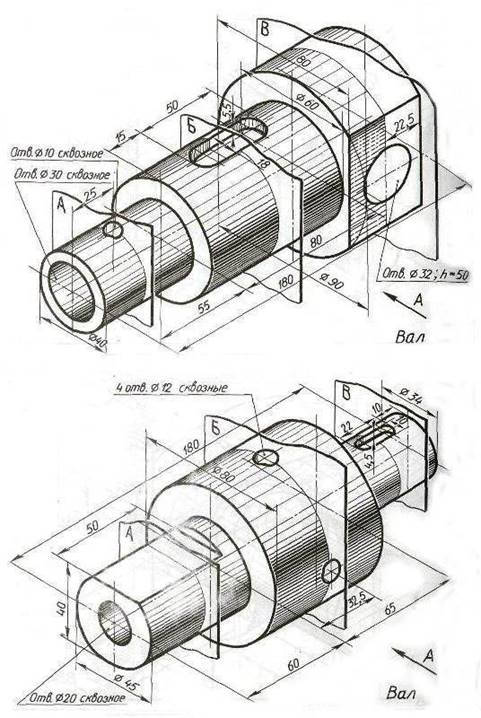

Вариант 1, 2

Вариант 3, 4

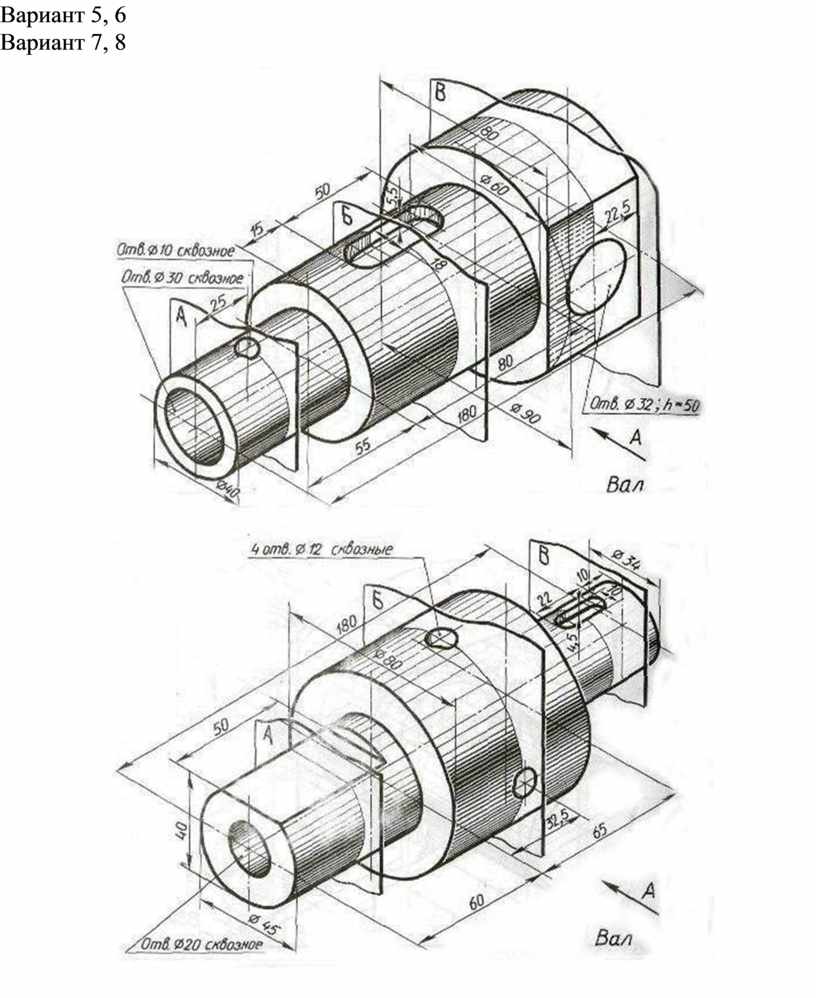

Вариант 5, 6

Вариант 7, 8

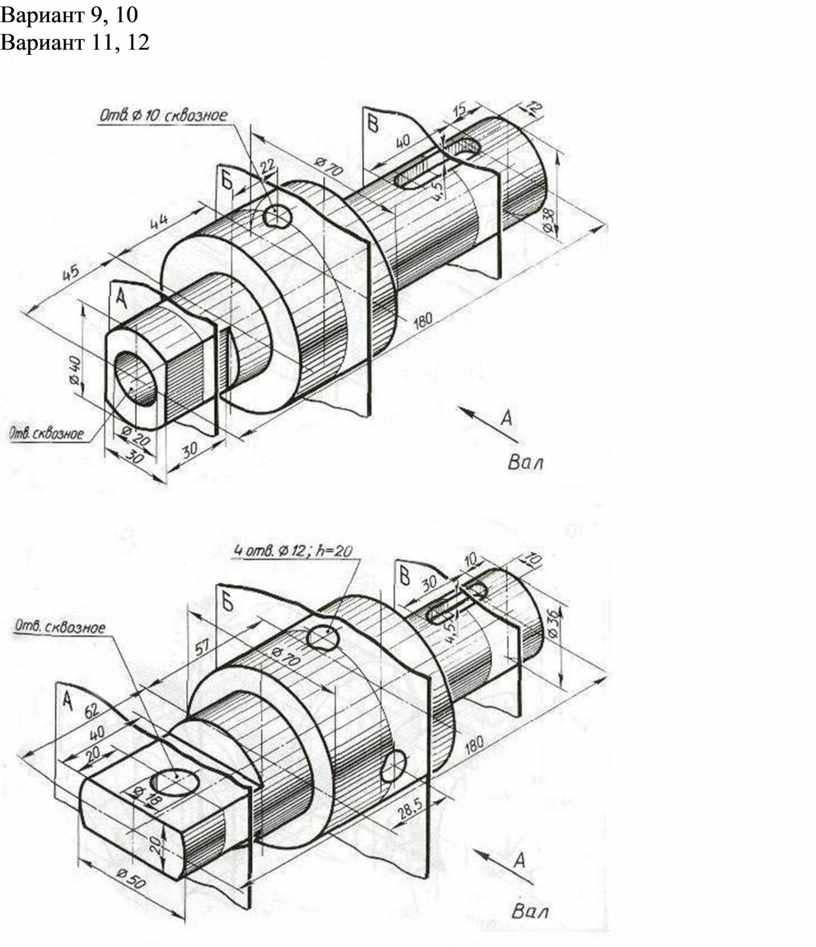

Вариант 9, 10

Вариант 11, 12

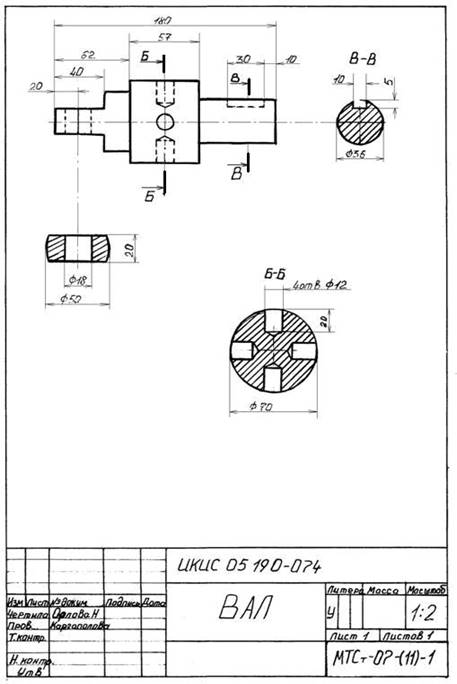

Рисунок 6. Пример выполнения практического задания №4 «Выполнение сечений детали»
