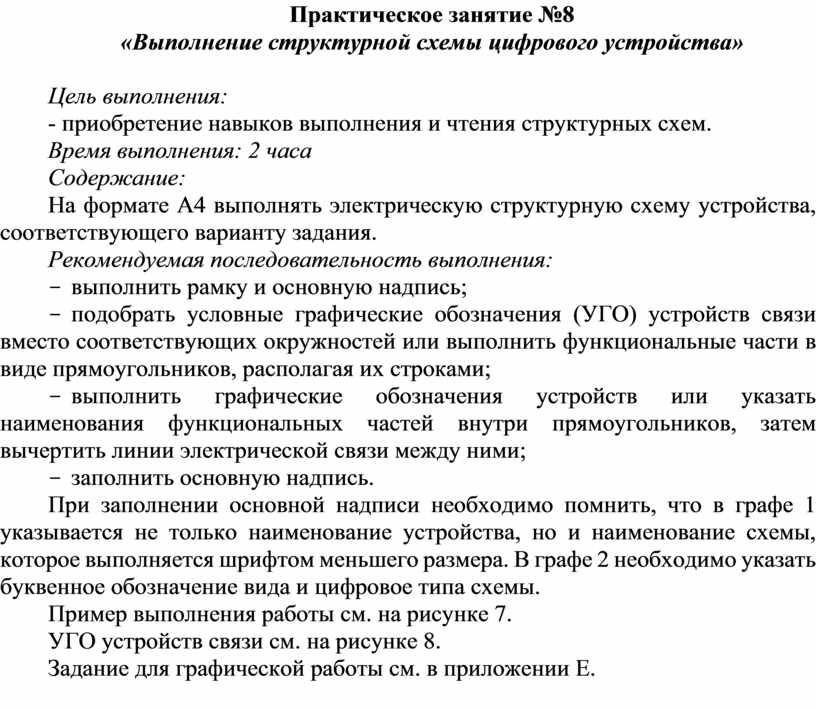

Практическое занятие №8
«Выполнение структурной схемы цифрового устройства»
Цель выполнения:
- приобретение навыков выполнения и чтения структурных схем.
Время выполнения: 2 часа
Содержание:
На формате А4 выполнять электрическую структурную схему устройства, соответствующего варианту задания.
Рекомендуемая последовательность выполнения:
- выполнить рамку и основную надпись;
- подобрать условные графические обозначения (УГО) устройств связи вместо соответствующих окружностей или выполнить функциональные части в виде прямоугольников, располагая их строками;
- выполнить графические обозначения устройств или указать наименования функциональных частей внутри прямоугольников, затем вычертить линии электрической связи между ними;
- заполнить основную надпись.
При заполнении основной надписи необходимо помнить, что в графе 1 указывается не только наименование устройства, но и наименование схемы, которое выполняется шрифтом меньшего размера. В графе 2 необходимо указать буквенное обозначение вида и цифровое типа схемы.
Пример выполнения работы см. на рисунке 7.
УГО устройств связи см. на рисунке 8.
Задание для графической работы см. в приложении Е.

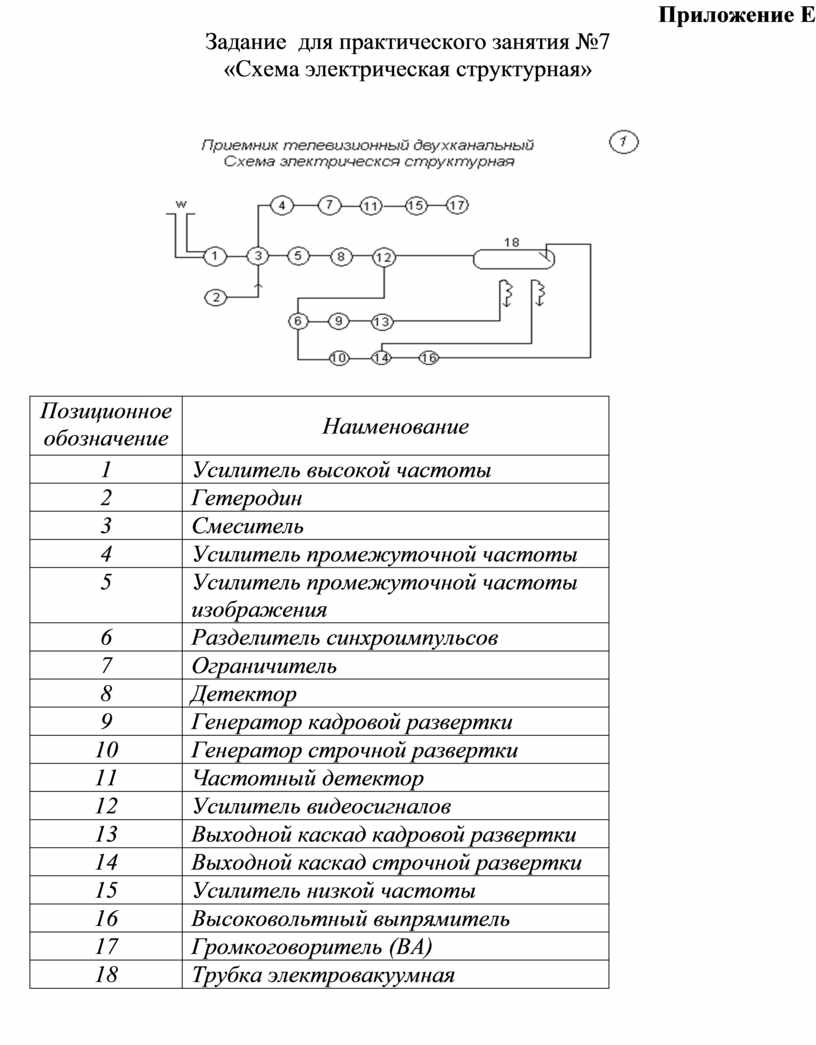

Приложение Е
Задание для практического занятия №7
«Схема электрическая структурная»
|
Позиционное обозначение |
Наименование |
|

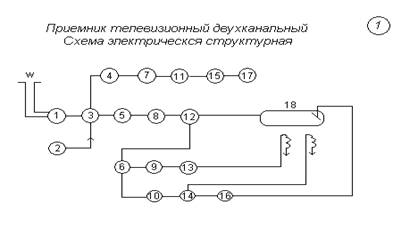

1 |
Усилитель высокой частоты |
|
2 |
Гетеродин |
|
3 |
Смеситель |
|
4 |
Усилитель промежуточной частоты |
|
5 |
Усилитель промежуточной частоты изображения |
|
6 |
Разделитель синхроимпульсов |
|
7 |
Ограничитель |
|
8 |
Детектор |
|
9 |
Генератор кадровой развертки |
|
10 |
Генератор строчной развертки |
|
11 |
Частотный детектор |
|
12 |
Усилитель видеосигналов |
|
13 |
Выходной каскад кадровой развертки |
|
14 |
Выходной каскад строчной развертки |
|
15 |
Усилитель низкой частоты |
|
16 |
Высоковольтный выпрямитель |
|
17 |
Громкоговоритель (ВА) |
|
18 |
Трубка электровакуумная |
|

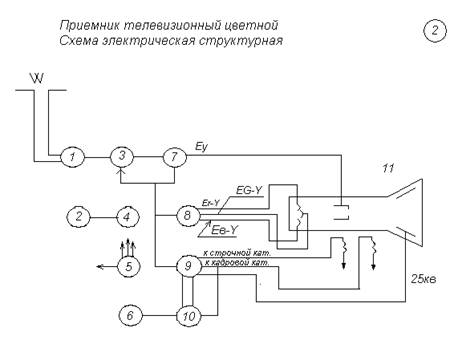

Позиционное обозначение |
Наименование |
|
1 |
Блок селекции каналов |
|
2 |
Громкоговоритель (ВА) |
|
3 |
Блок радиоканалов |
|
4 |
Усилитель низкой частоты |
|
5 |
Блок питания |
|
6 |
Схема размагничивания |
|
7 |
Блок яркости канала |
|
8 |
Блок цветности |
|
9 |
Блок разверток |
|
10 |
Блок сведения |
|
11 |
Трехлучевой кинескоп |
|

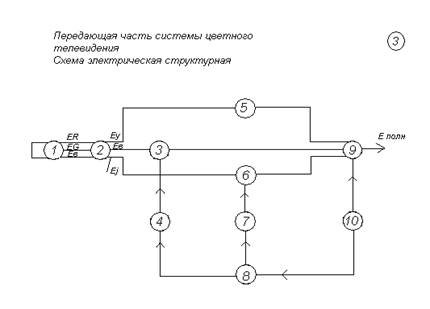

Позиционное обозначение |
Наименование |
|
1 |
Передающая камера |
|
2 |
Кодирующая матрица |
|
3 |
Балансный модулятор |
|
4 |
Сдвиг 90º |
|
5 |
Линия задержки |
|
6 |
Балансный модулятор |
|
7 |
Сдвиг 0-180º и коммутация |
|
8 |
Генератор |
|
9 |
Смеситель |
|
10 |
Синхрогенератор |
|

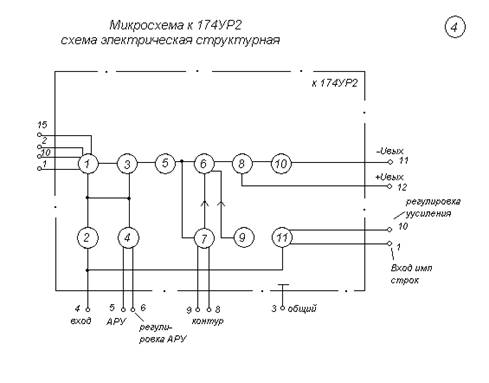

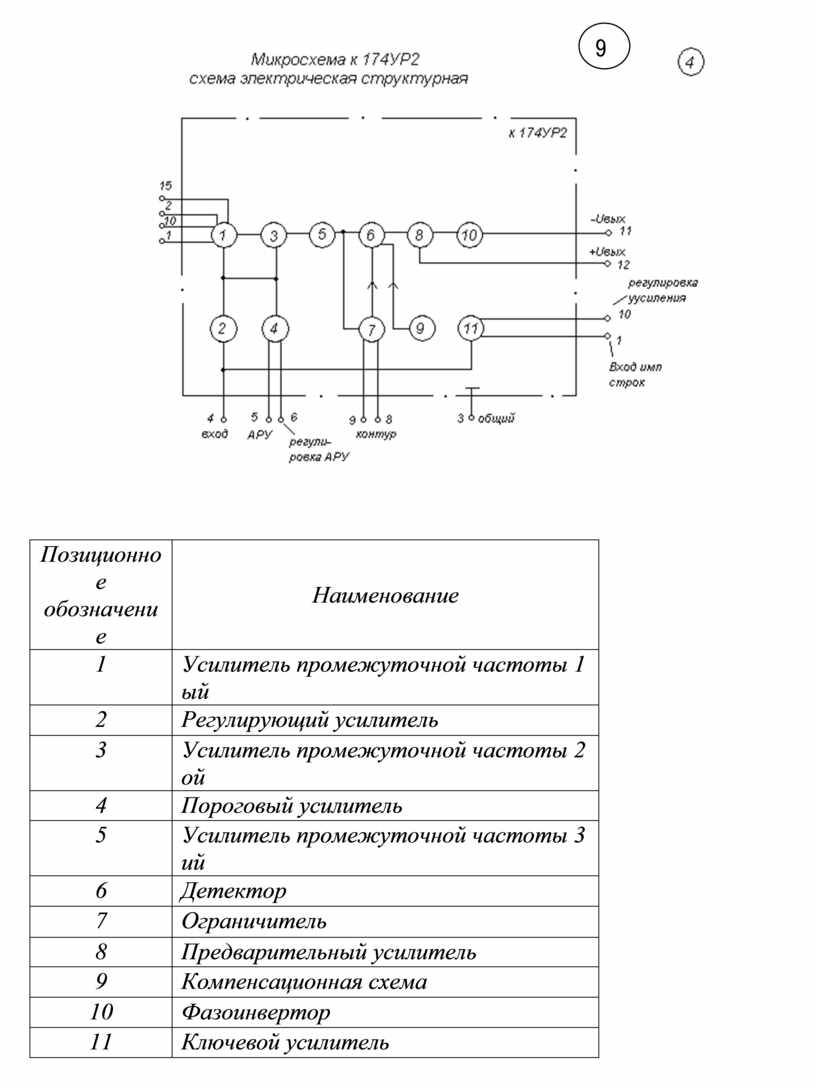

Позиционное обозначение |
Наименование |
|
1 |
Усилитель промежуточной частоты 1 ый |
|
2 |
Регулирующий усилитель |
|
3 |
Усилитель промежуточной частоты 2 ой |
|
4 |
Пороговый усилитель |
|
5 |
Усилитель промежуточной частоты 3 ий |
|
6 |
Детектор |
|
7 |
Ограничитель |
|
8 |
Предварительный усилитель |
|
9 |
Компенсационная схема |
|
10 |
Фазоинвертор |
|
11 |
Ключевой усилитель |
|

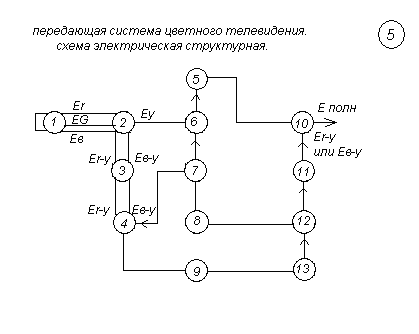

Позиционное обозначение |
Наименование |
|
1 |
Передающая камера |
|
2 |
Кодирующая матрица |
|
3 |
Низкочастотное предыскажение |
|
4 |
Электронный коммутатор |
|
5 |
Линия задержки |
|
6 |
Смеситель1 |
|
7 |
Синхрогенератор |
|
8 |
Коммутатор |
|
9 |
Фильтр |
|
10 |
Смеситель 2 |
|
11 |
Высокочастотный модулятор |
|
12 |
Частотный модулятор |
|
13 |
Амплитудный ограничитель |
|

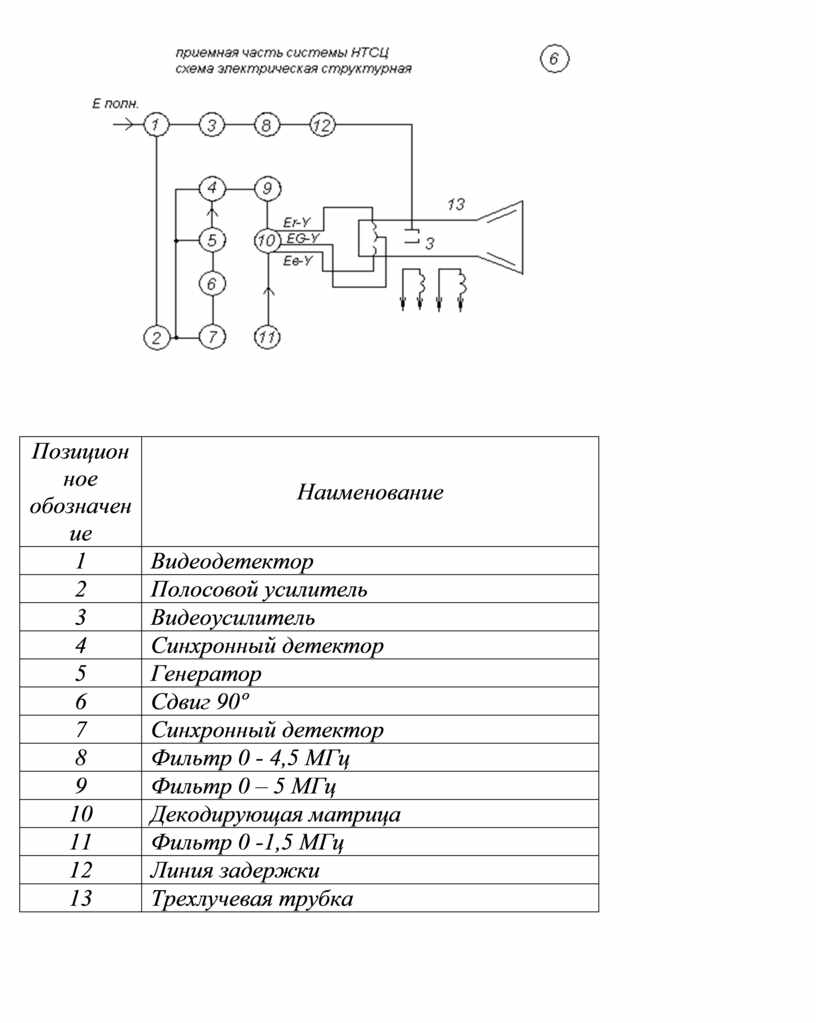

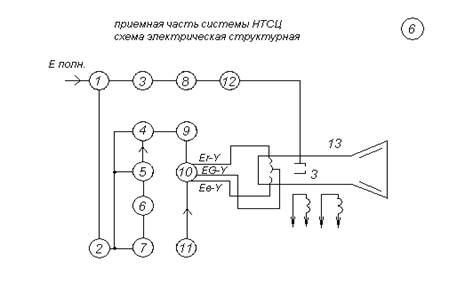

Позиционное обозначение |
Наименование |
|
1 |
Видеодетектор |
|
2 |
Полосовой усилитель |
|
3 |
Видеоусилитель |
|
4 |
Синхронный детектор |
|
5 |
Генератор |
|
6 |
Сдвиг 90º |
|
7 |
Синхронный детектор |
|
8 |
Фильтр 0 - 4,5 МГц |
|
9 |
Фильтр 0 – 5 МГц |
|
10 |
Декодирующая матрица |
|
11 |
Фильтр 0 -1,5 МГц |
|
12 |
Линия задержки |
|
13 |
Трехлучевая трубка |
|
|
|
|

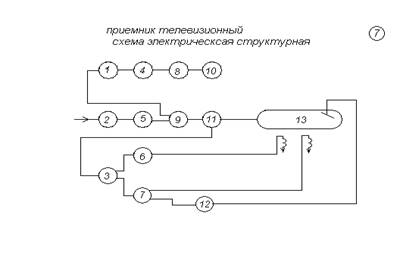

Позиционное обозначение |
Наименование |
|
1 |
Усилитель низкой частоты |
|
2 |
Усилитель высокой частоты, смеситель, гетеродин |
|
3 |
Блок синхронизации |
|
4 |
Частотный детектор |
|
5 |
Усилитель промежуточной частоты |
|
6 |
Генератор кадровой развертки |
|
7 |
Генератор строчной развертки |
|
8 |
Усилитель низкой частоты |
|
9 |
Видеодетектор |
|
10 |
Громкоговоритель (ВА) |
|
11 |
Усилитель видеосигналов |
|
12 |
Высоковольтный выпрямитель |
|
13 |
Трубка |
|

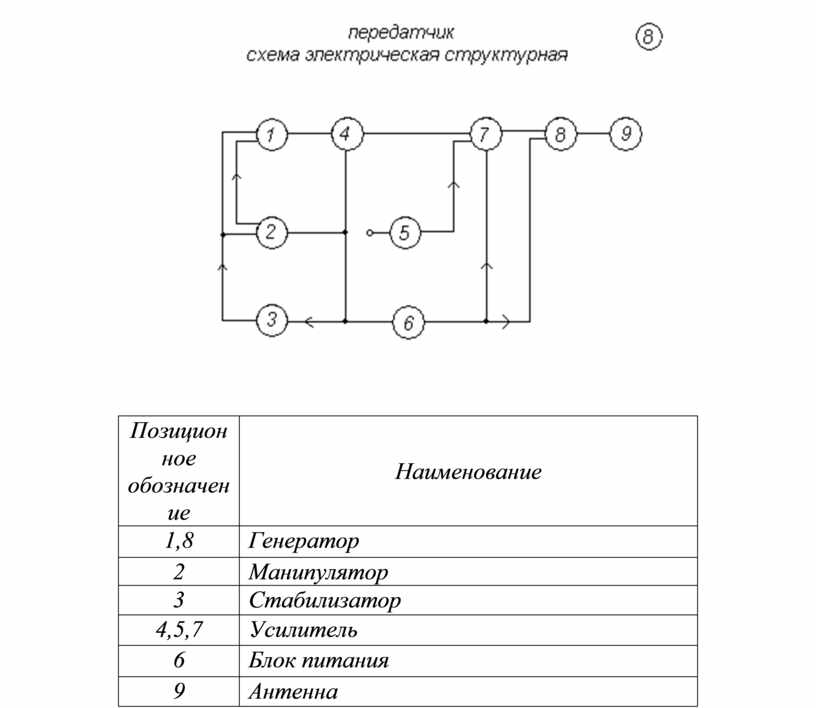

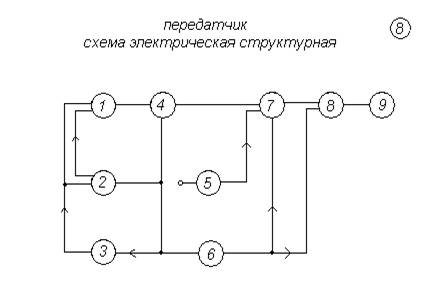

Позиционное обозначение |
Наименование |
|
1,8 |
Генератор |
|
2 |
Манипулятор |
|
3 |
Стабилизатор |
|
4,5,7 |
Усилитель |
|
6 |
Блок питания |
|
9 |
Антенна |
|
Позиционное обозначение |
Наименование |
|
1 |
Усилитель промежуточной частоты 1 ый |
|
2 |
Регулирующий усилитель |
|
3 |
Усилитель промежуточной частоты 2 ой |
|
4 |
Пороговый усилитель |
|
5 |
Усилитель промежуточной частоты 3 ий |
|
6 |
Детектор |
|
7 |
Ограничитель |
|
8 |
Предварительный усилитель |
|
9 |
Компенсационная схема |
|
10 |
Фазоинвертор |
|
11 |
Ключевой усилитель |
|

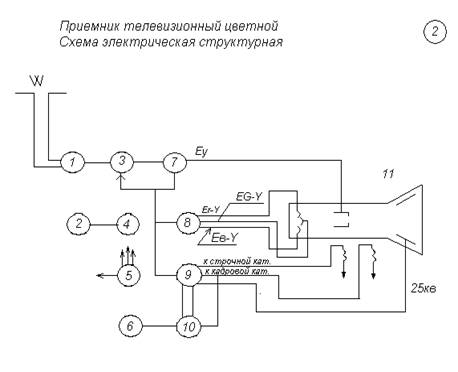

обозначение |
Наименование |
|
1 |
Блок селекции каналов |
|
2 |
Громкоговоритель(ВА) |
|
3 |
Блок радиоканалов |
|
4 |
Усилитель низкой частоты |
|
5 |
Блок питания |
|
6 |
Схема размагничивания |
|
7 |
Блок яркости канала |
|
8 |
Блок цветности |
|
9 |
Блок разверток |
|
10 |
Блок сведения |
|
11 |
Трехлучевой кинескоп |

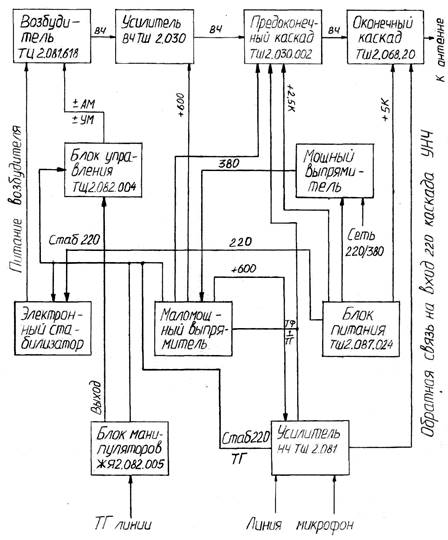

Рисунок 7.Пример выполнения практического задания №7 «Схема электрическая структурная»
 |

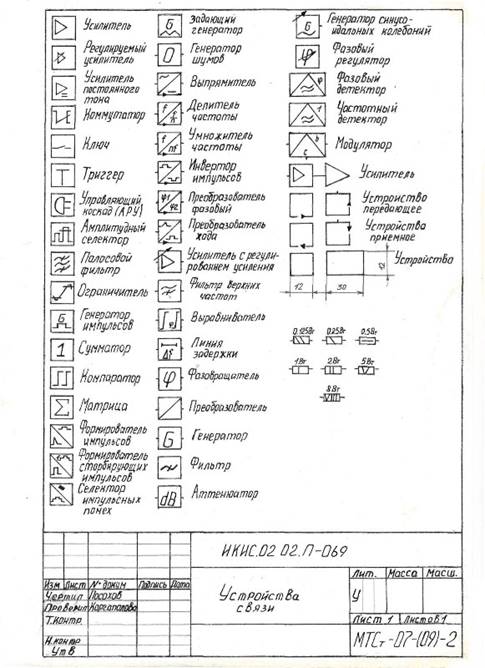

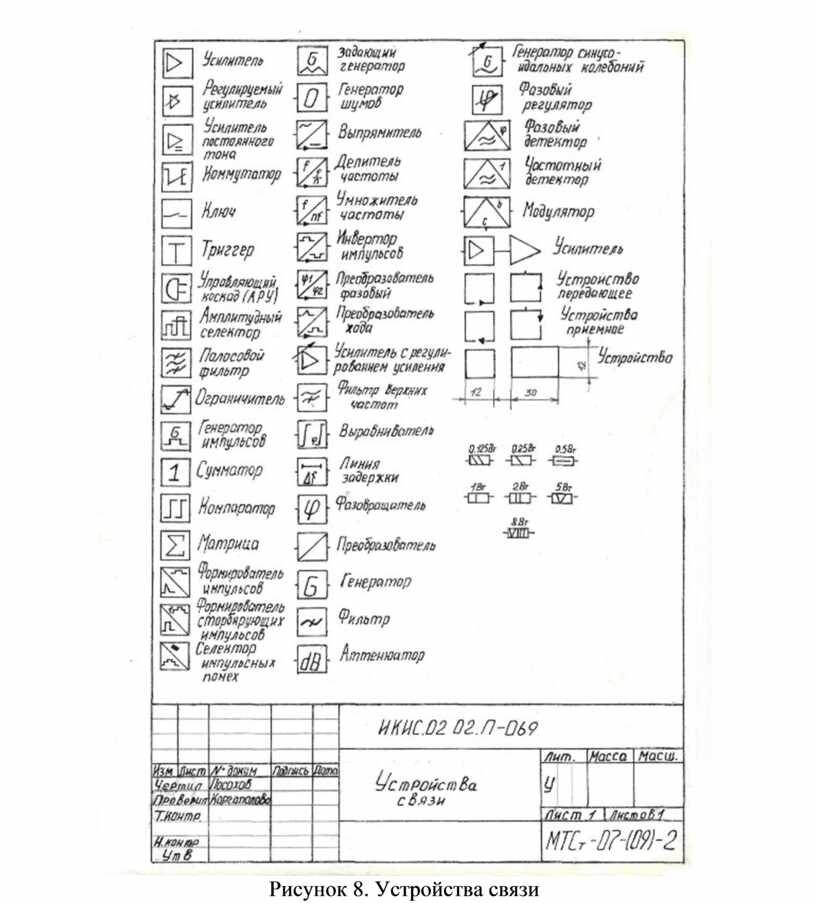

Рисунок 8. Устройства связи
