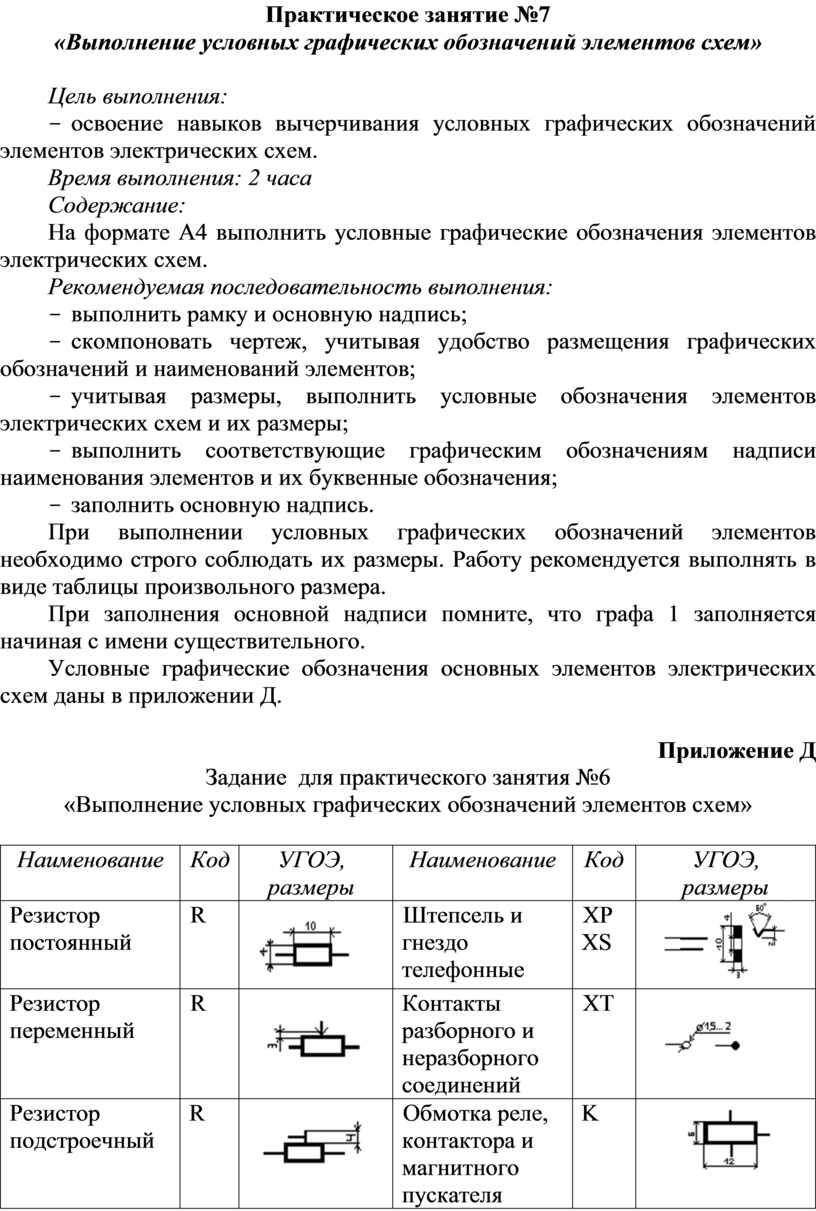

Практическое занятие №7
«Выполнение условных графических обозначений элементов схем»
Цель выполнения:
- освоение навыков вычерчивания условных графических обозначений элементов электрических схем.
Время выполнения: 2 часа
Содержание:
На формате А4 выполнить условные графические обозначения элементов электрических схем.
Рекомендуемая последовательность выполнения:
- выполнить рамку и основную надпись;
- скомпоновать чертеж, учитывая удобство размещения графических обозначений и наименований элементов;
- учитывая размеры, выполнить условные обозначения элементов электрических схем и их размеры;
- выполнить соответствующие графическим обозначениям надписи наименования элементов и их буквенные обозначения;
- заполнить основную надпись.
При выполнении условных графических обозначений элементов необходимо строго соблюдать их размеры. Работу рекомендуется выполнять в виде таблицы произвольного размера.
При заполнения основной надписи помните, что графа 1 заполняется начиная с имени существительного.
Условные графические обозначения основных элементов электрических схем даны в приложении Д.
Приложение Д
Задание для практического занятия №6
«Выполнение условных графических обозначений элементов схем»
|
Наименование |
Код |
УГОЭ, размеры |
Наименование |
Код |
УГОЭ, размеры |
|
Резистор постоянный |
R |
|
Штепсель и гнездо телефонные |
XP XS |
|
|
Резистор переменный |
R |
|
Контакты разборного и неразборного соединений |
XT |
|
|
Резистор подстроечный |
R |
|
Обмотка реле, контактора и магнитного пускателя |
K |
|
|
Конденсатор оксидный полярный |
C |
|
Микрофон |
BM |
|
|
Конденсатор оксидный неполярный |
C |
|
Телефон |
BK |
|
|
Конденсатор подстроечный |
C |
|
Головка громкогово-рителя |
BA |
|
|
Конденсатор переменной емкости |
C |
|
Прибор электро- измерительный |
PA |
|
|
Катушка индуктивности |
L |
R=1,5…4 |
Антенны электрическая и магнитная |
WA |
|
|
Катушка, дроссель с магнитопроводом |
L |
|
Заземление, корпус |
|
|
|
Диод |
VD |
|
Ответвления линий электрической связи. |
|
|
|
Диодный мост |
VD |
|
Экранированные линии связи |
|
|
|
Транзистор p-n-p |
VT |
|
Кабель коаксиальный |
|
|
|
Контакт замыкающий |
SA |
|
Линии электрической связи, выполненные скрученными проводами |
|
|
|
Контакт размыкающий |
SA |
|
|
|
|
|

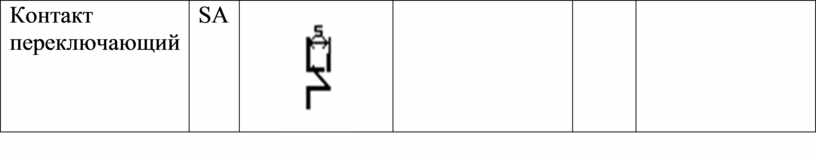

Контакт переключающий |
SA |
|
|
|
|
