Эпюры грузопотоков.pptx
Построение эпюры грузопотоков
МДК 01.01 Технология перевозочного процесса

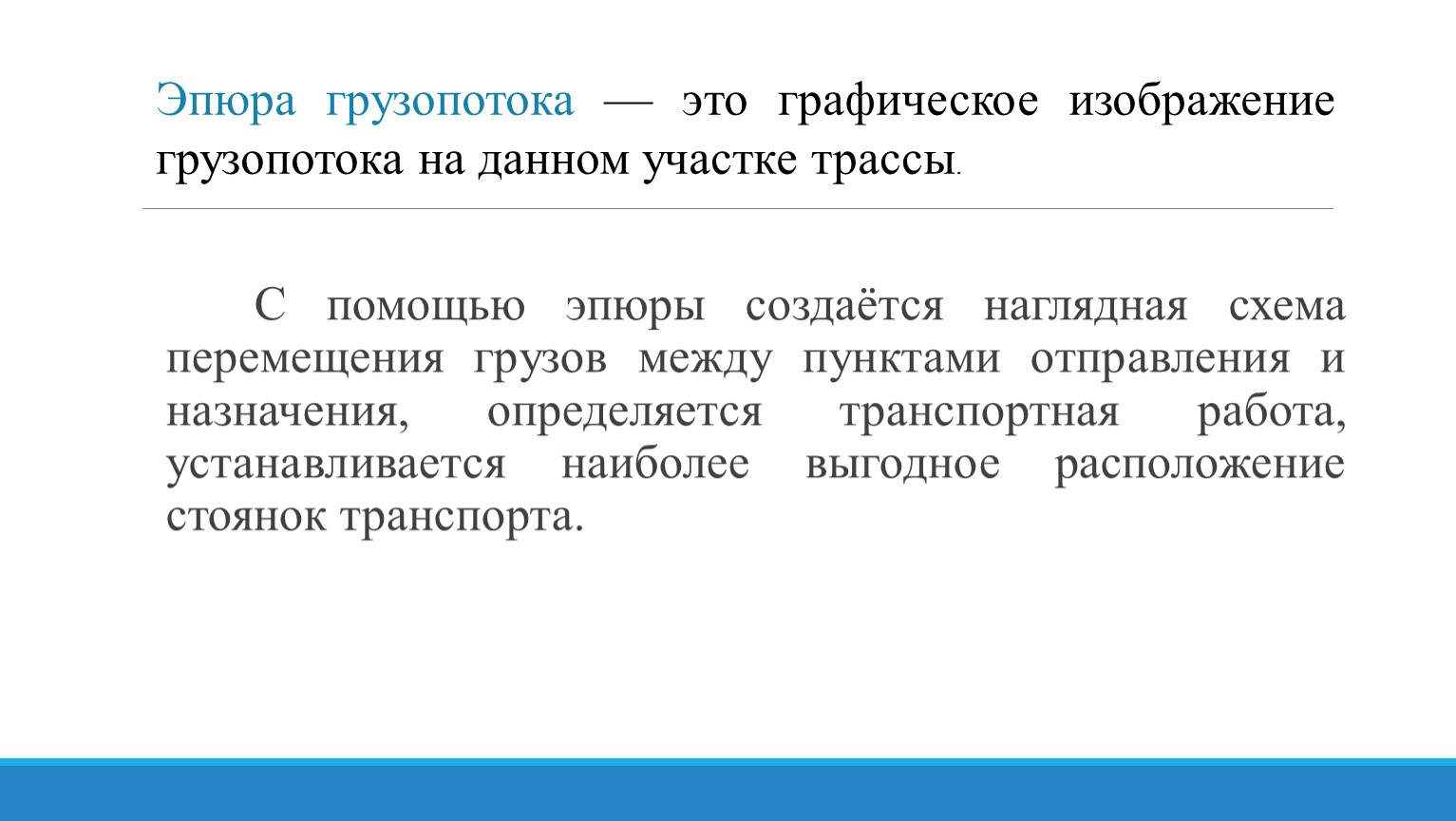

С помощью эпюры создаётся наглядная схема перемещения грузов между пунктами отправления и назначения, определяется транспортная работа, устанавливается наиболее выгодное расположение стоянок транспорта.
Эпюра грузопотока — это графическое изображение грузопотока на данном участке трассы.
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

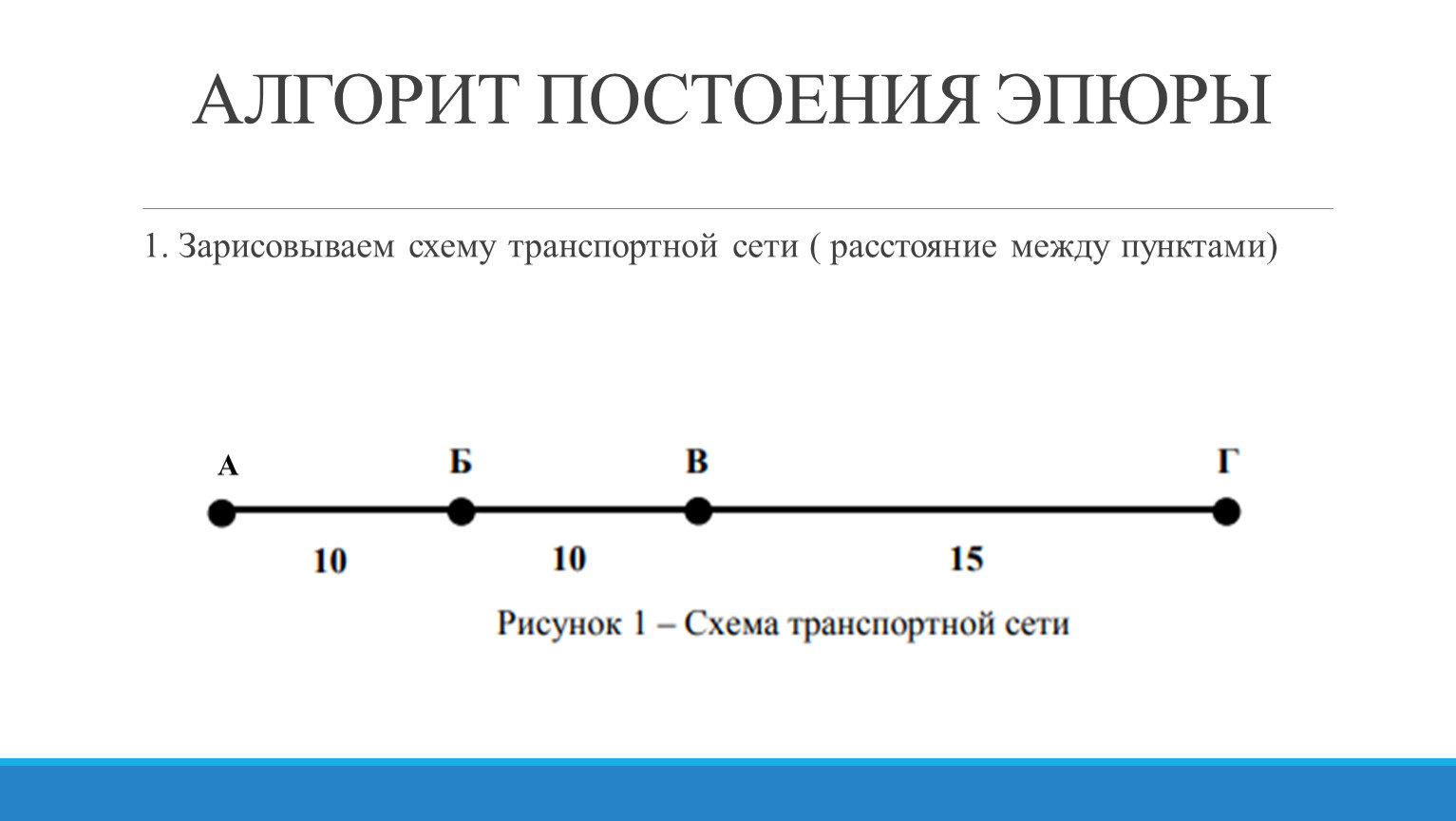

1. Зарисовываем схему транспортной сети ( расстояние между пунктами)
А
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

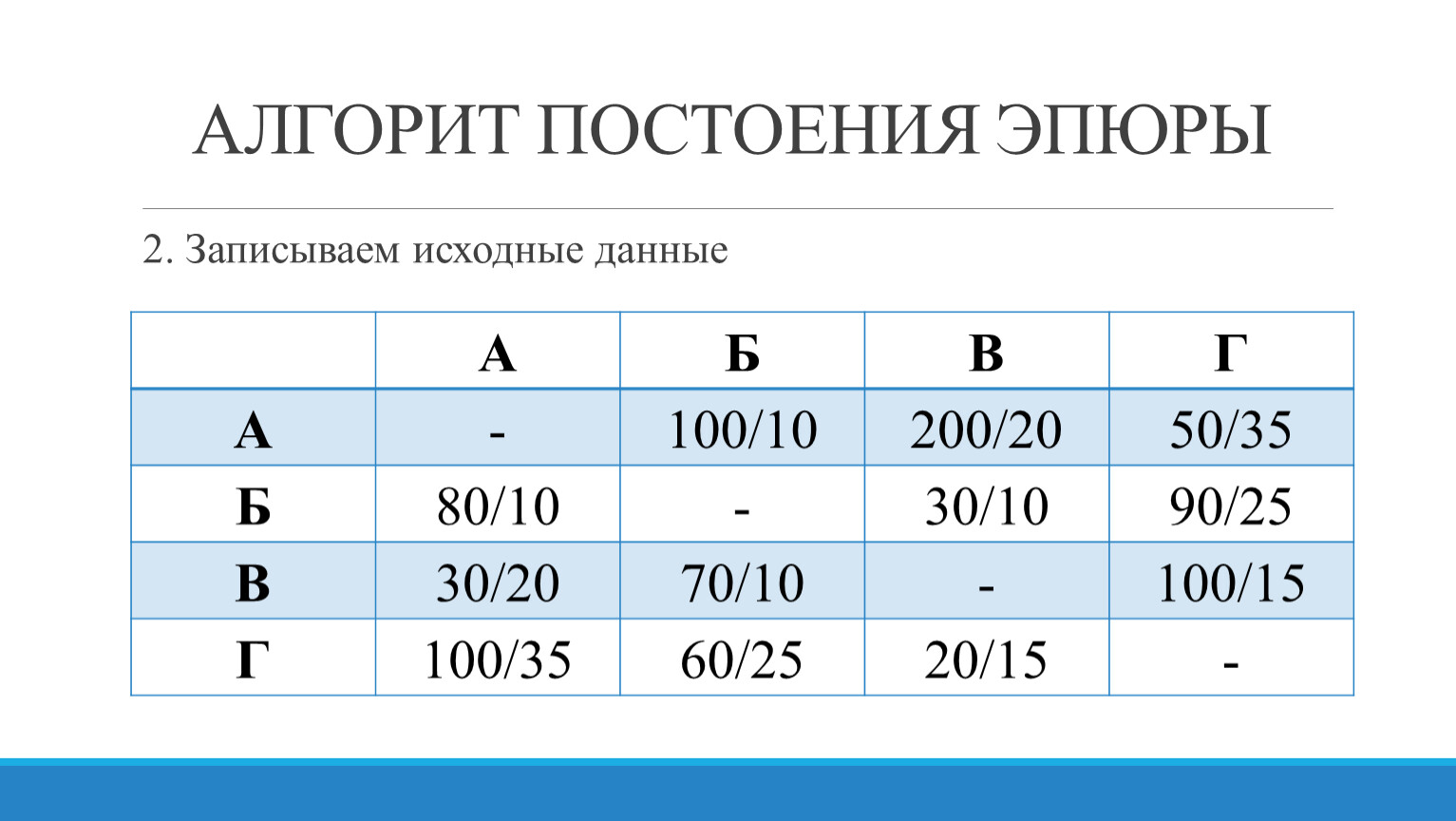

2. Записываем исходные данные
А | Б | В | Г | |
А | - | 100/10 | 200/20 | 50/35 |
Б | 80/10 | - | 30/10 | 90/25 |
В | 30/20 | 70/10 | - | 100/15 |
Г | 100/35 | 60/25 | 20/15 | - |
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

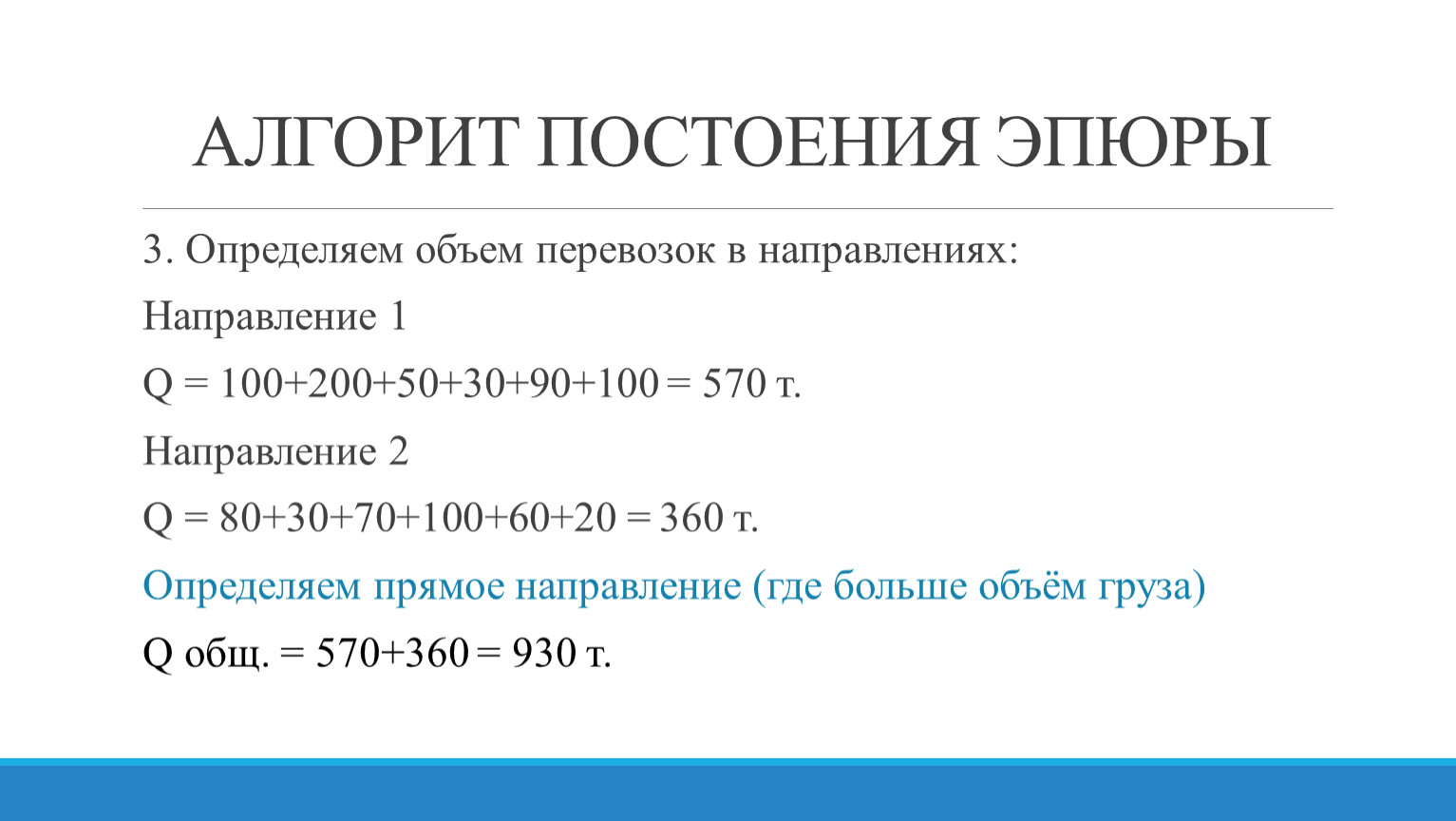

3. Определяем объем перевозок в направлениях:
Направление 1
Q = 100+200+50+30+90+100 = 570 т.
Направление 2
Q = 80+30+70+100+60+20 = 360 т.
Определяем прямое направление (где больше объём груза)
Q общ. = 570+360 = 930 т.
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

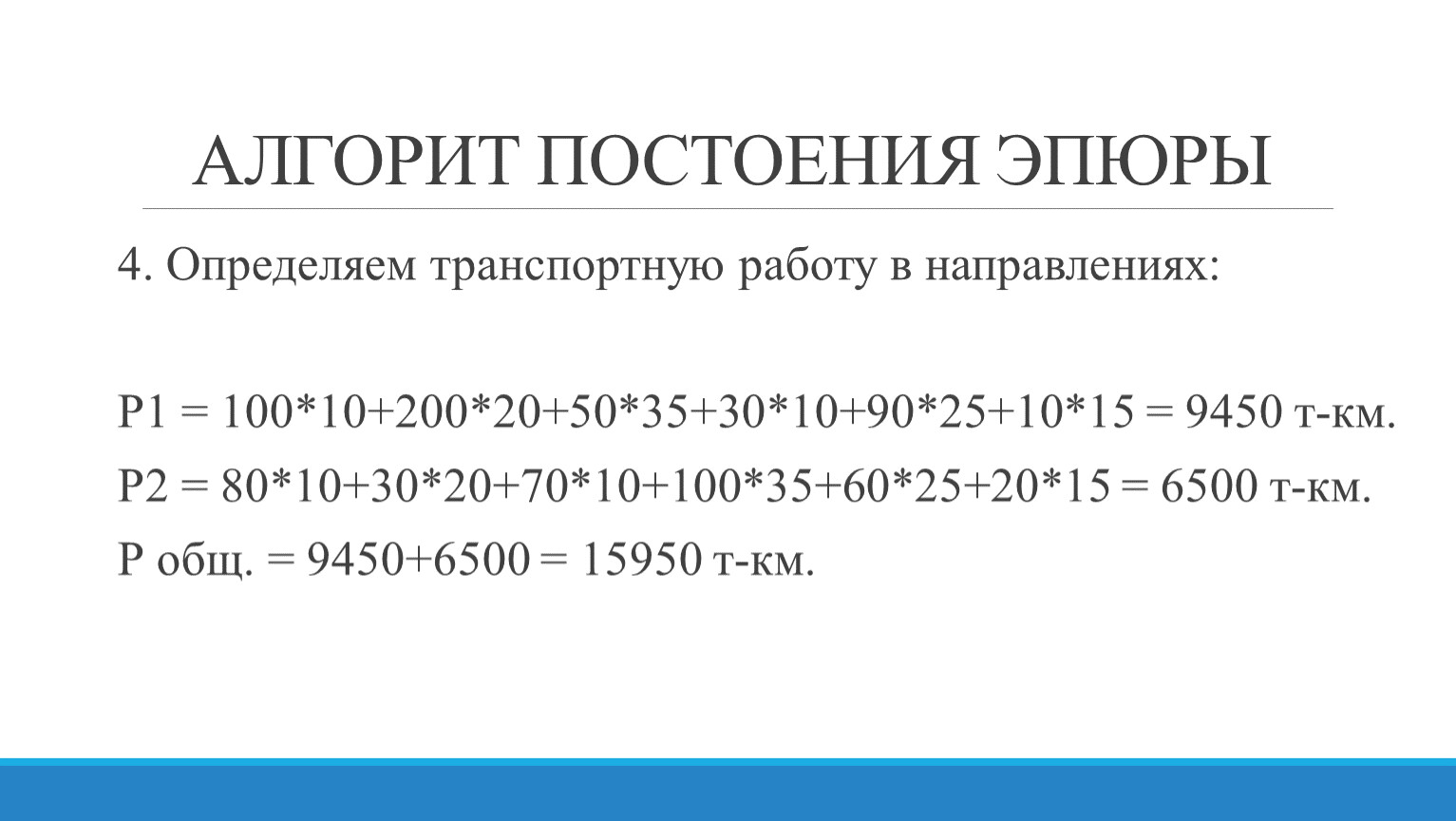

4. Определяем транспортную работу в направлениях:
P1 = 100*10+200*20+50*35+30*10+90*25+10*15 = 9450 т-км.
P2 = 80*10+30*20+70*10+100*35+60*25+20*15 = 6500 т-км.
Р общ. = 9450+6500 = 15950 т-км.
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

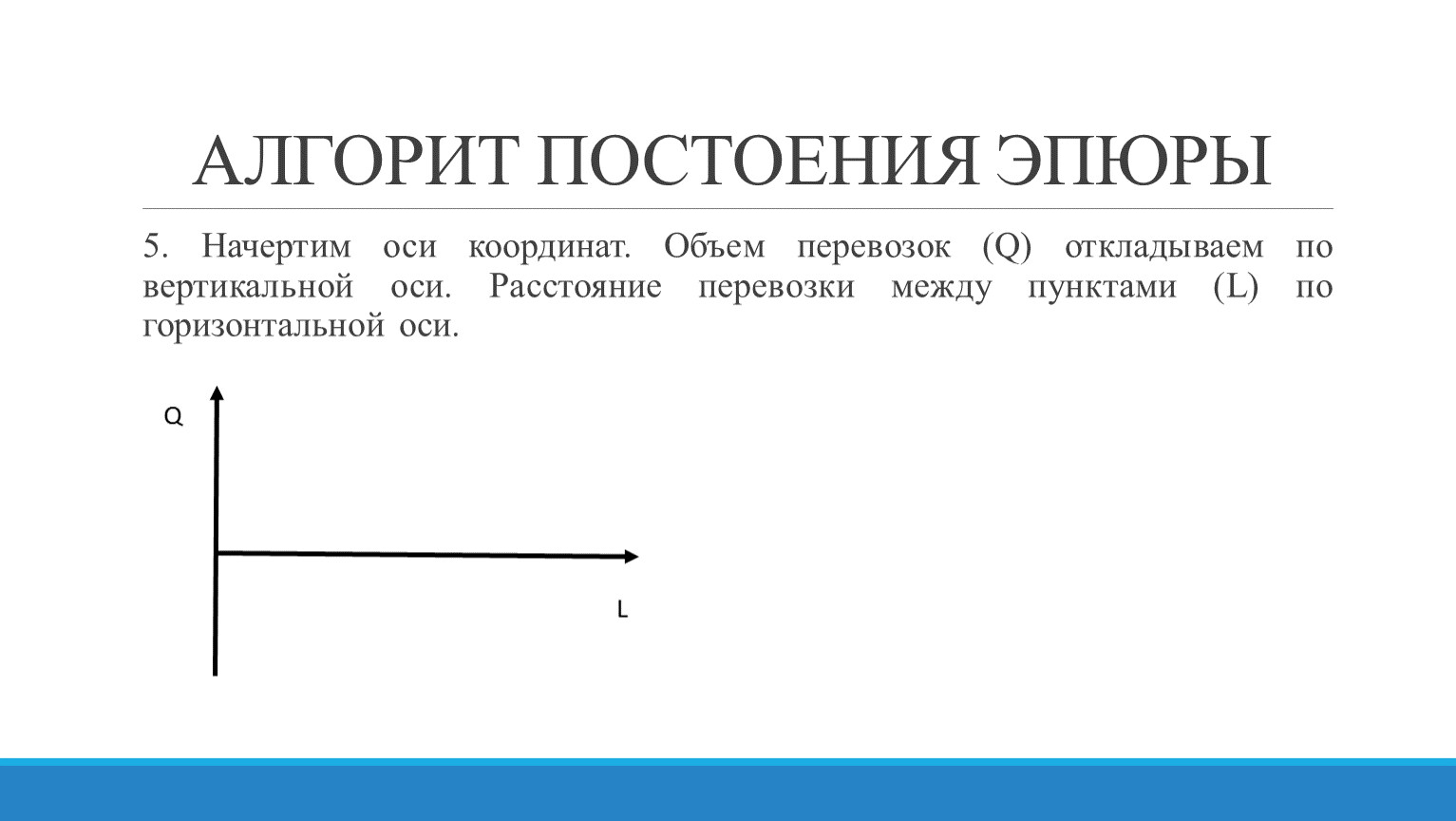

5. Начертим оси координат. Объем перевозок (Q) откладываем по вертикальной оси. Расстояние перевозки между пунктами (L) по горизонтальной оси.
Q
L
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

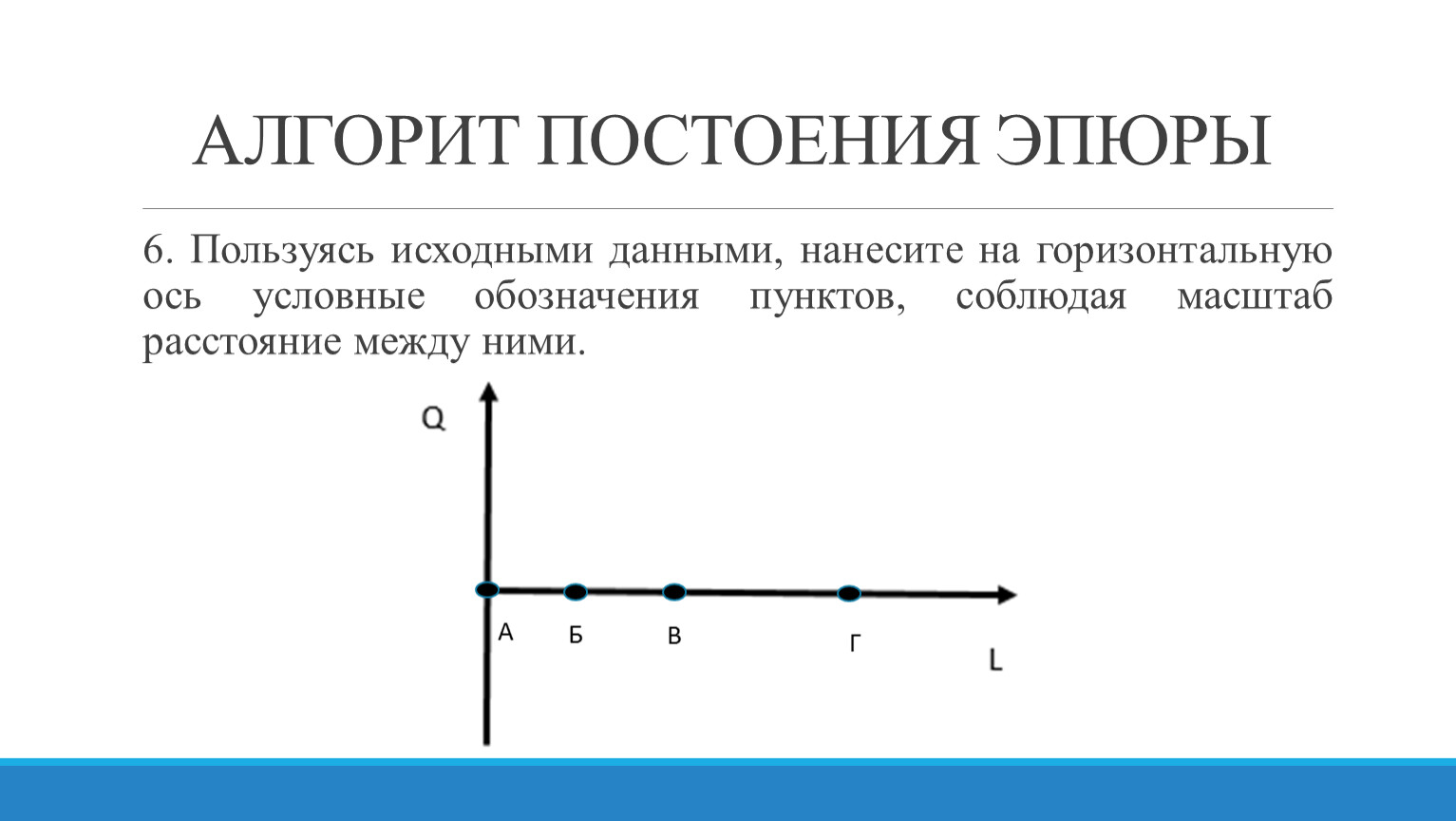

6. Пользуясь исходными данными, нанесите на горизонтальную ось условные обозначения пунктов, соблюдая масштаб расстояние между ними.
А
Б
В
Г
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

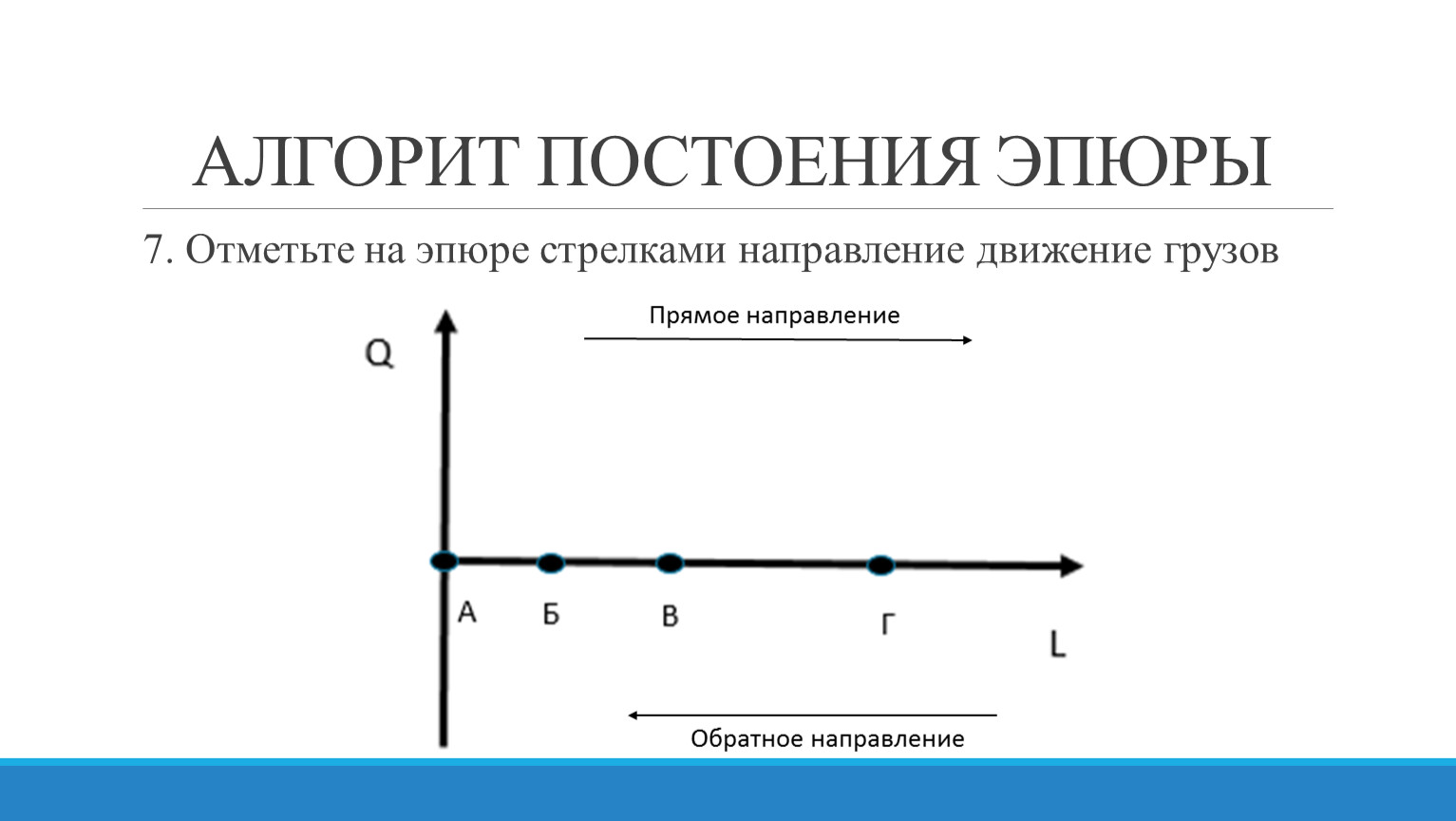

7. Отметьте на эпюре стрелками направление движение грузов
Прямое направление
Обратное направление
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

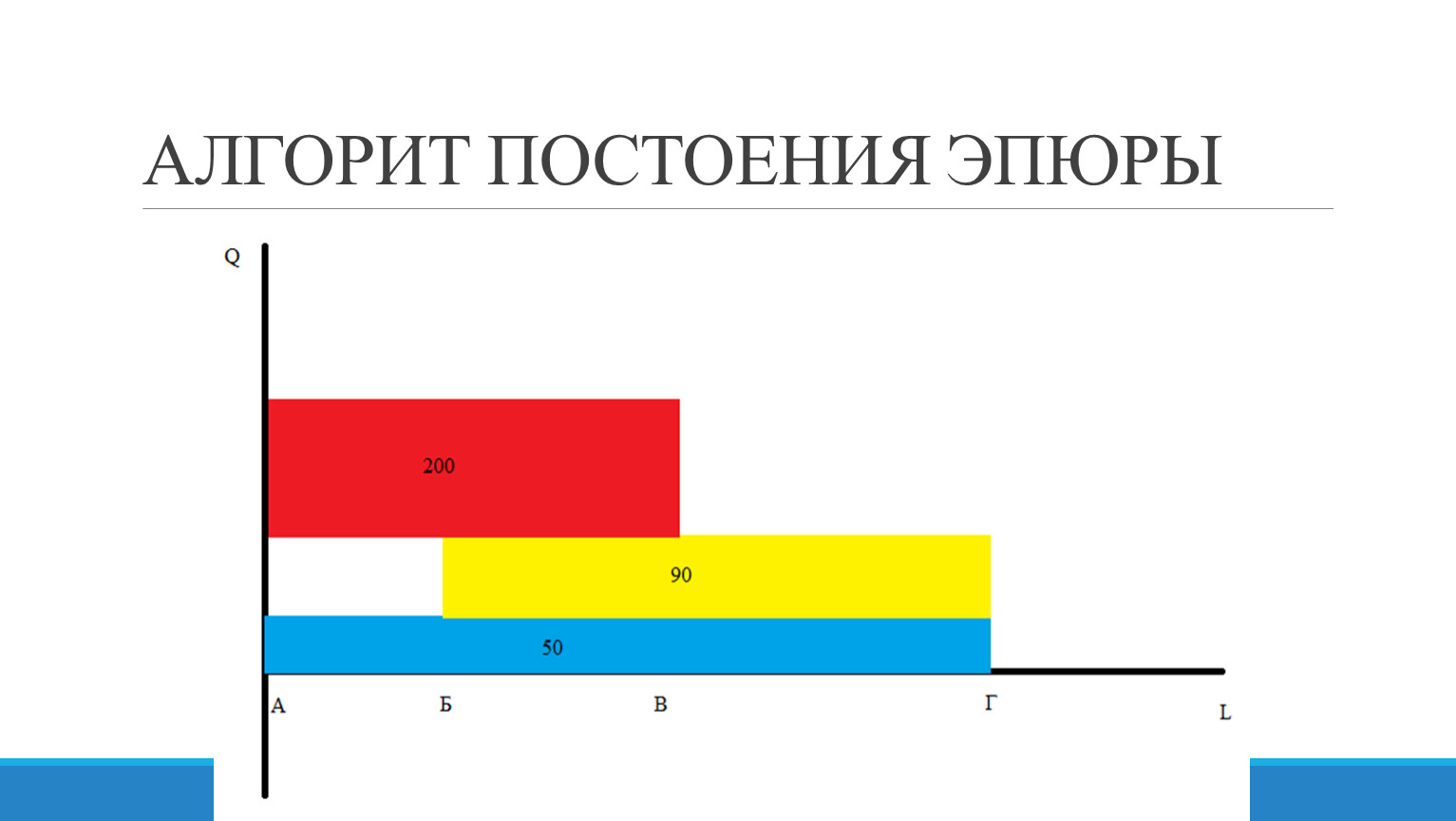

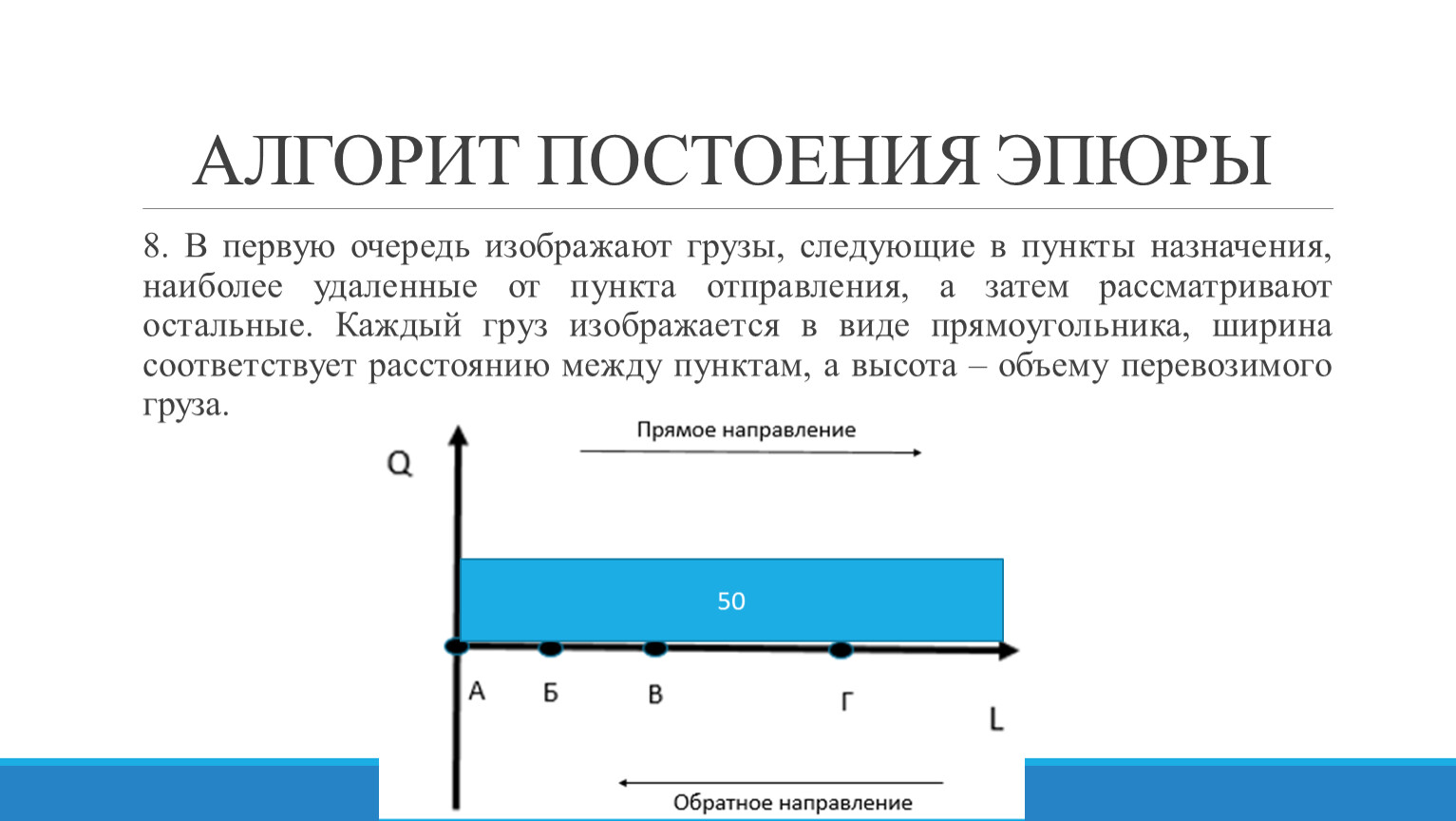

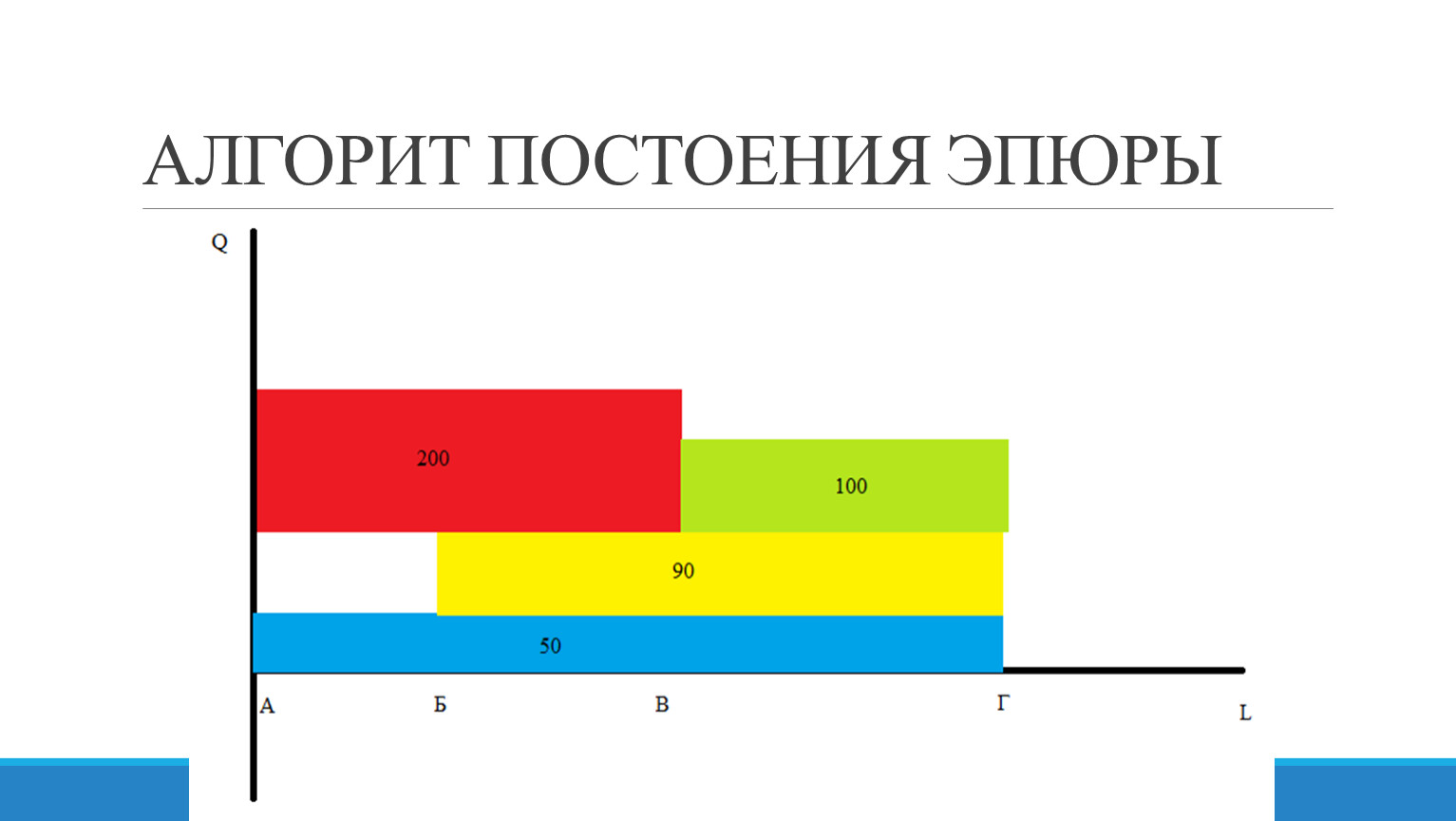

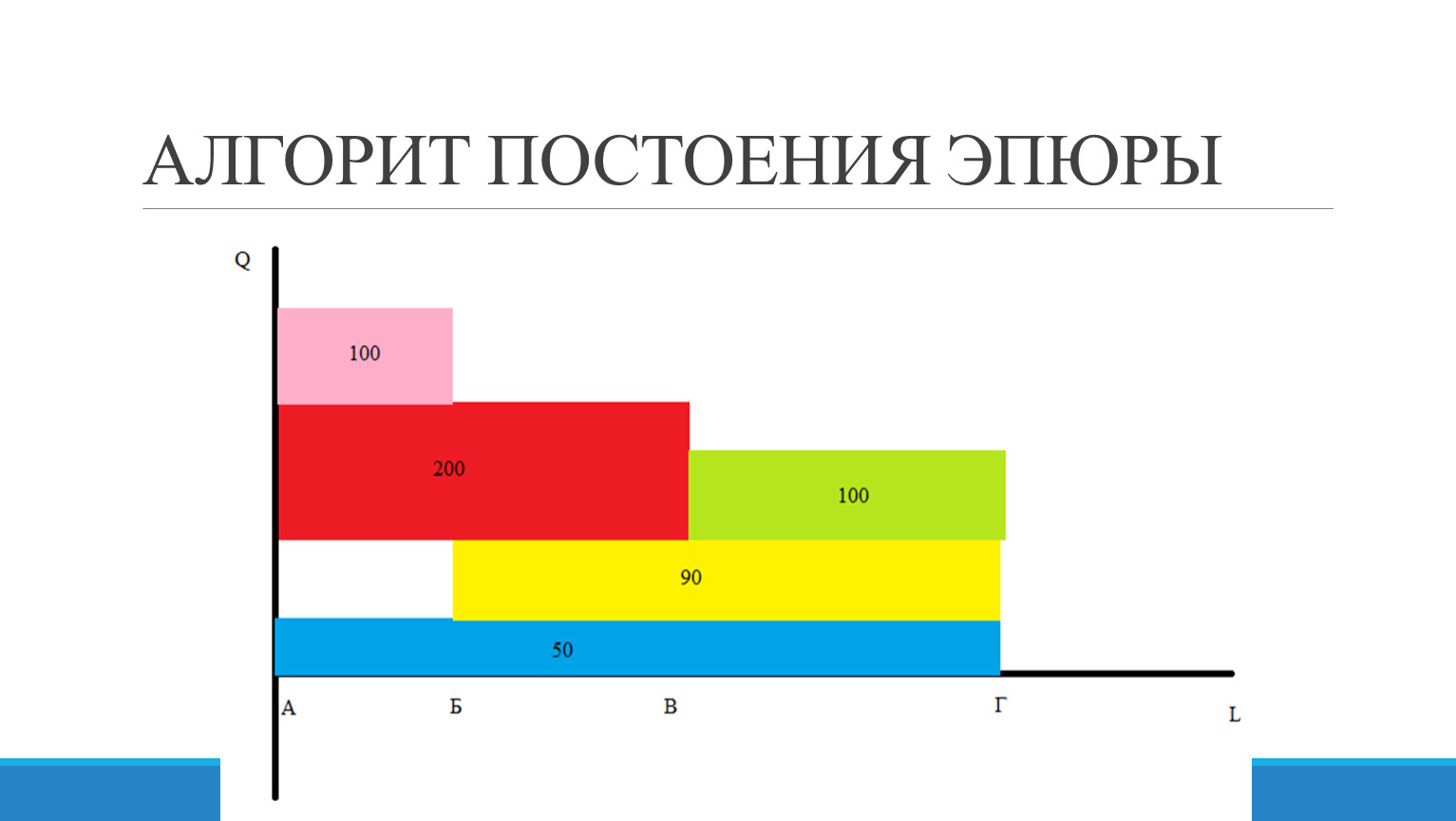

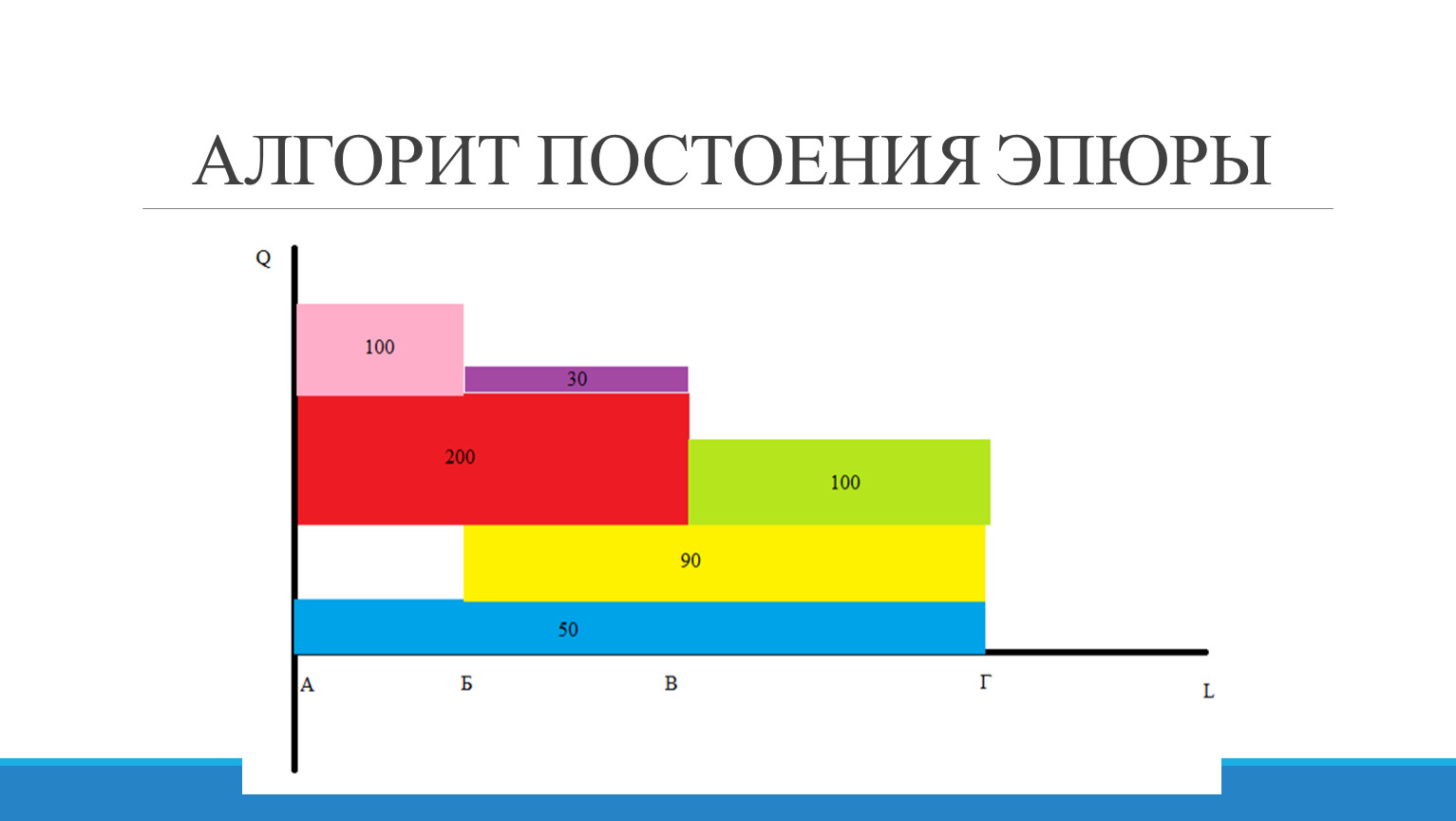

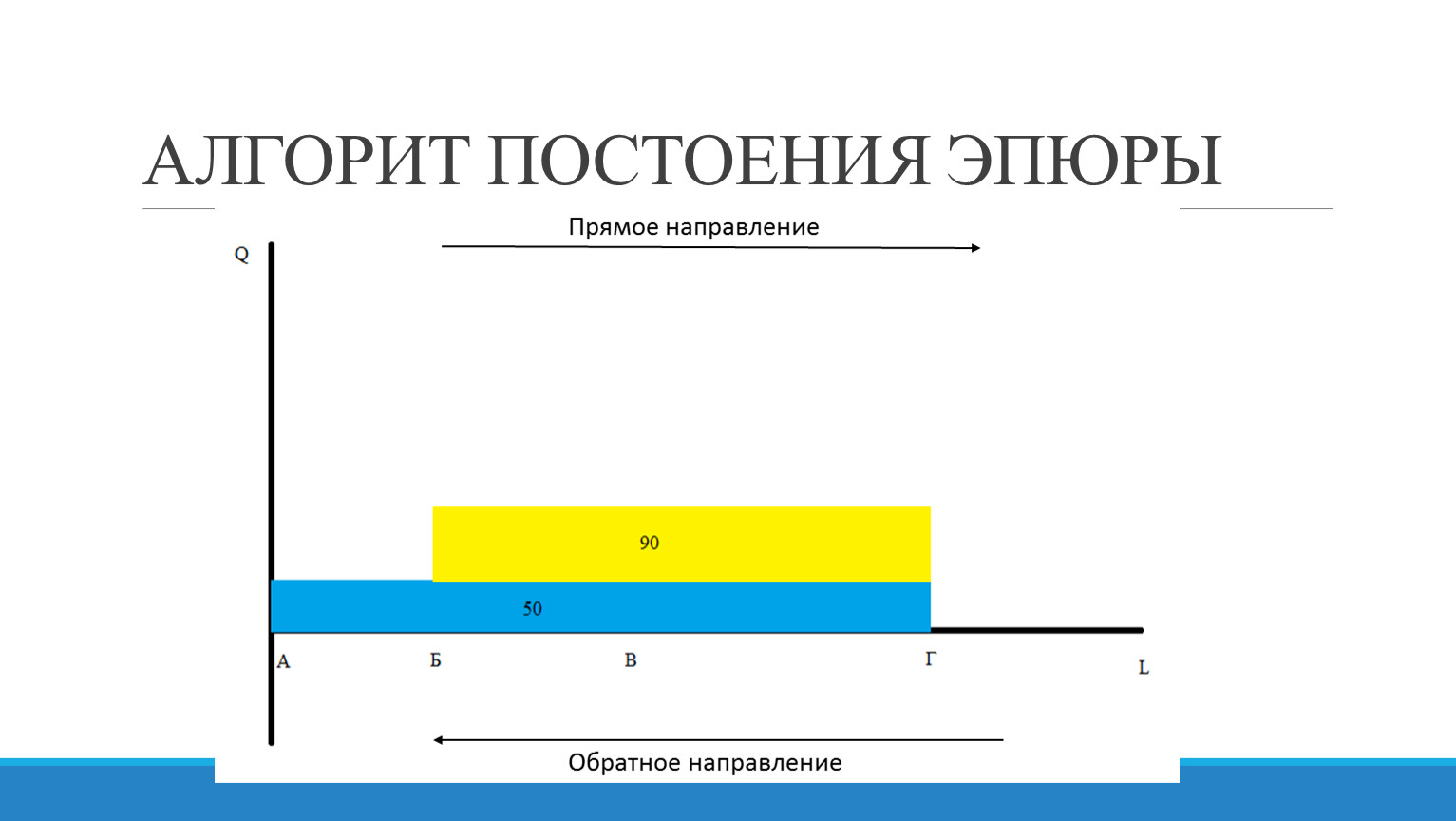

8. В первую очередь изображают грузы, следующие в пункты назначения, наиболее удаленные от пункта отправления, а затем рассматривают остальные. Каждый груз изображается в виде прямоугольника, ширина соответствует расстоянию между пунктам, а высота – объему перевозимого груза.
50
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ
Прямое направление
Обратное направление
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ
АЛГОРИТ ПОСТОЕНИЯ ЭПЮРЫ

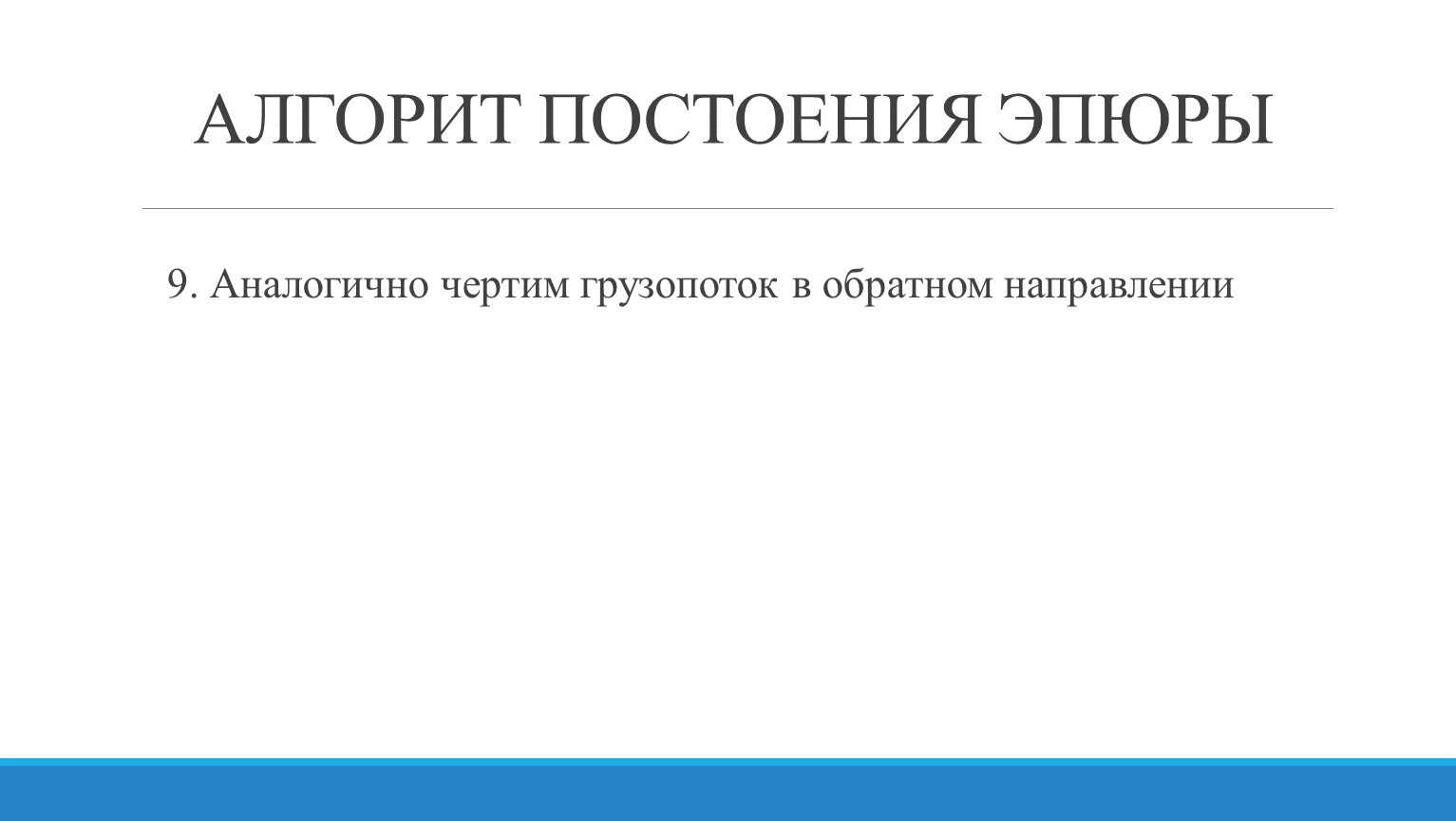

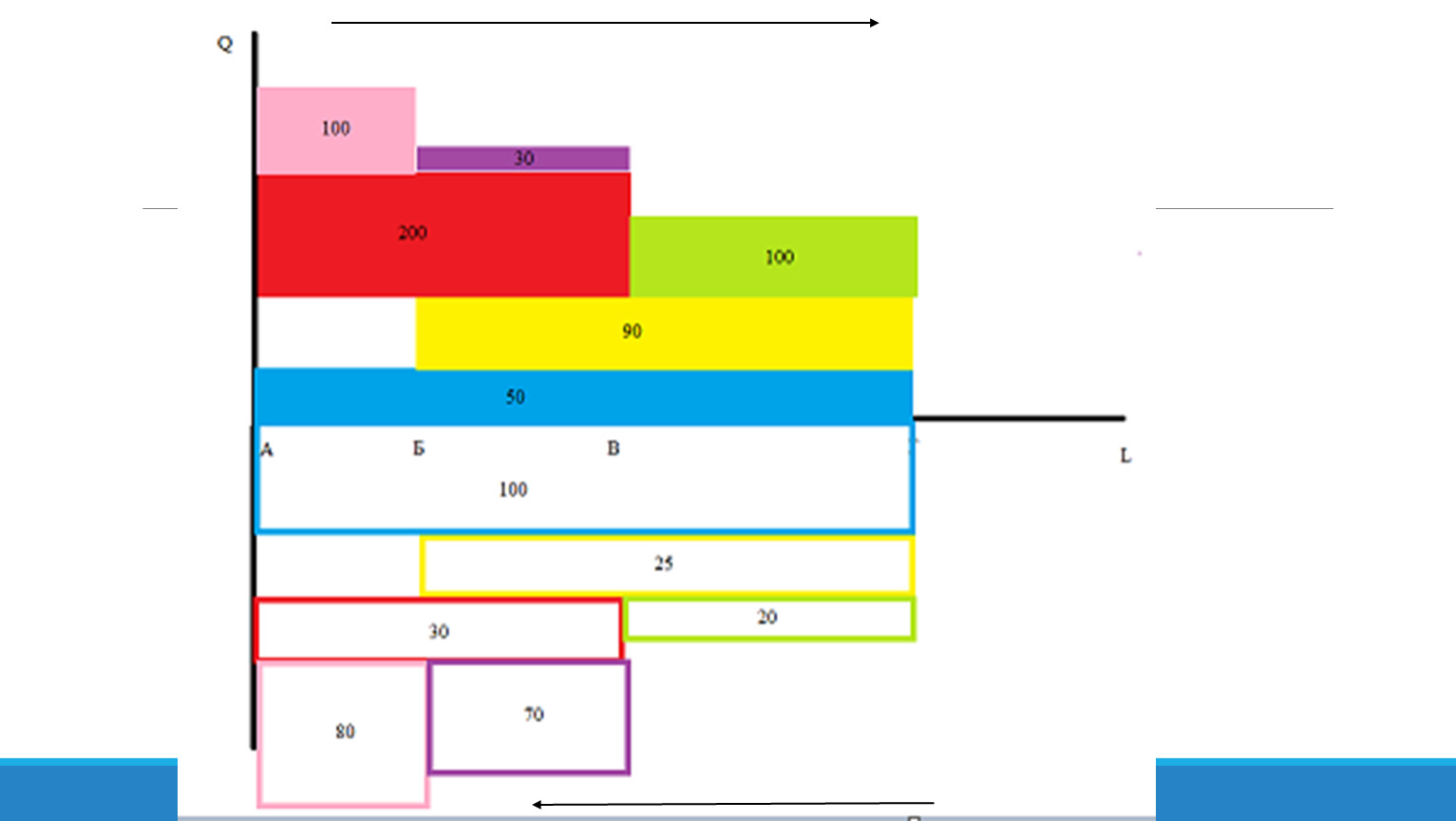

9. Аналогично чертим грузопоток в обратном направлении
