Электромагнитная индукция.ppt
Электромагнитная индукция и закон Фарадея. Правило Ленца

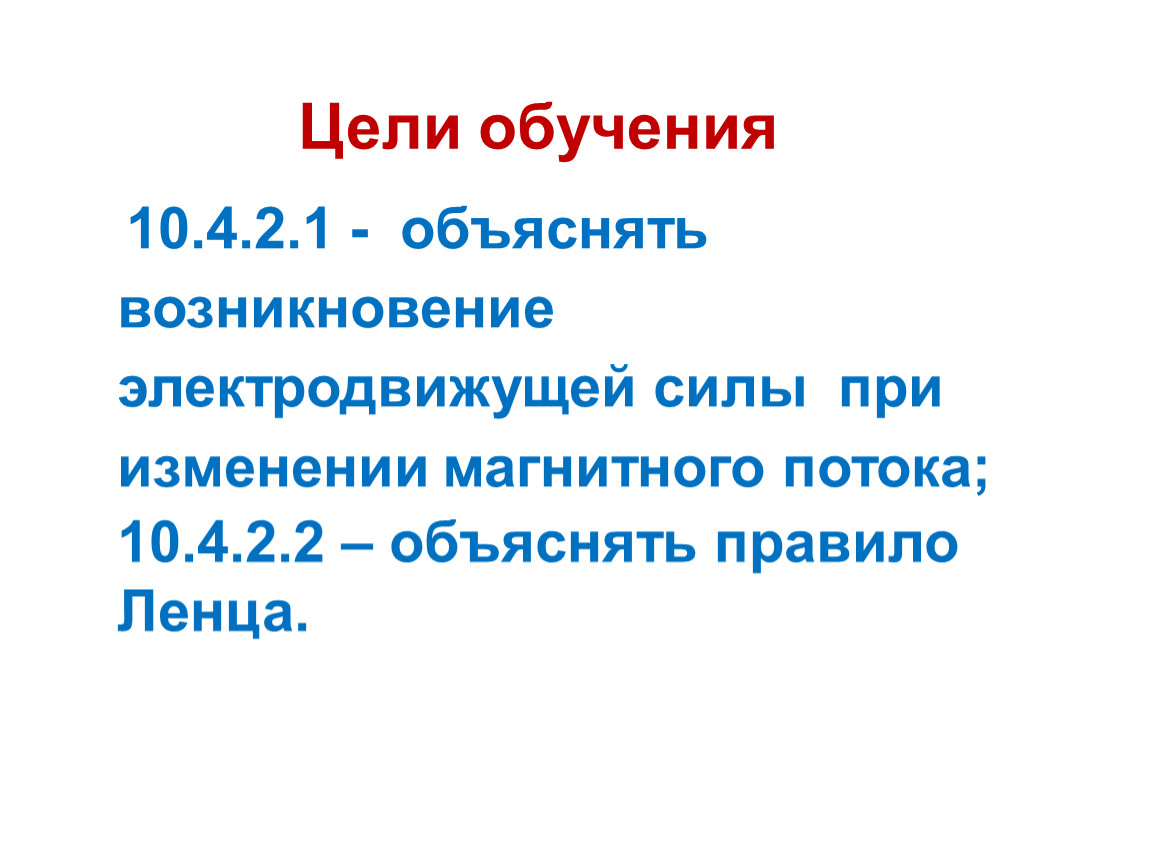

10.4.2.1 - объяснять возникновение электродвижущей силы при изменении магнитного потока;
10.4.2.2 – объяснять правило Ленца.
Цели обучения

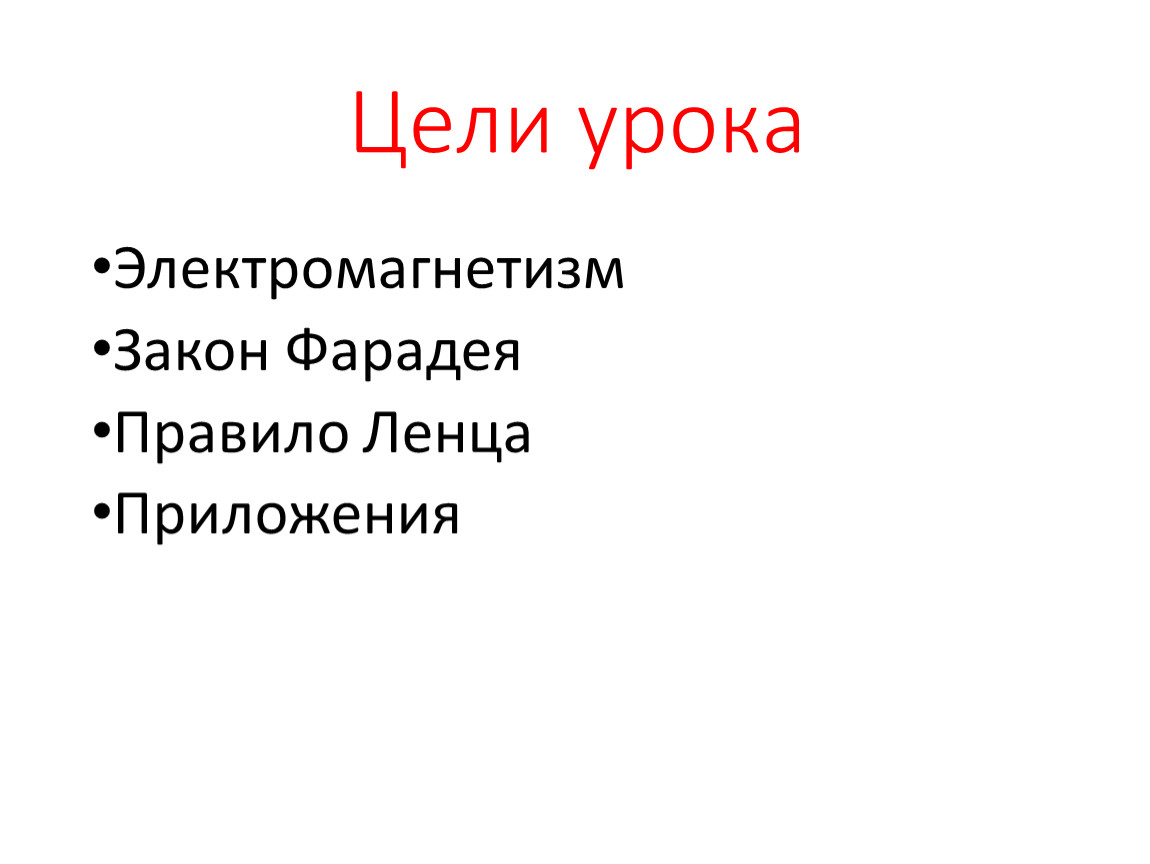

Цели урока

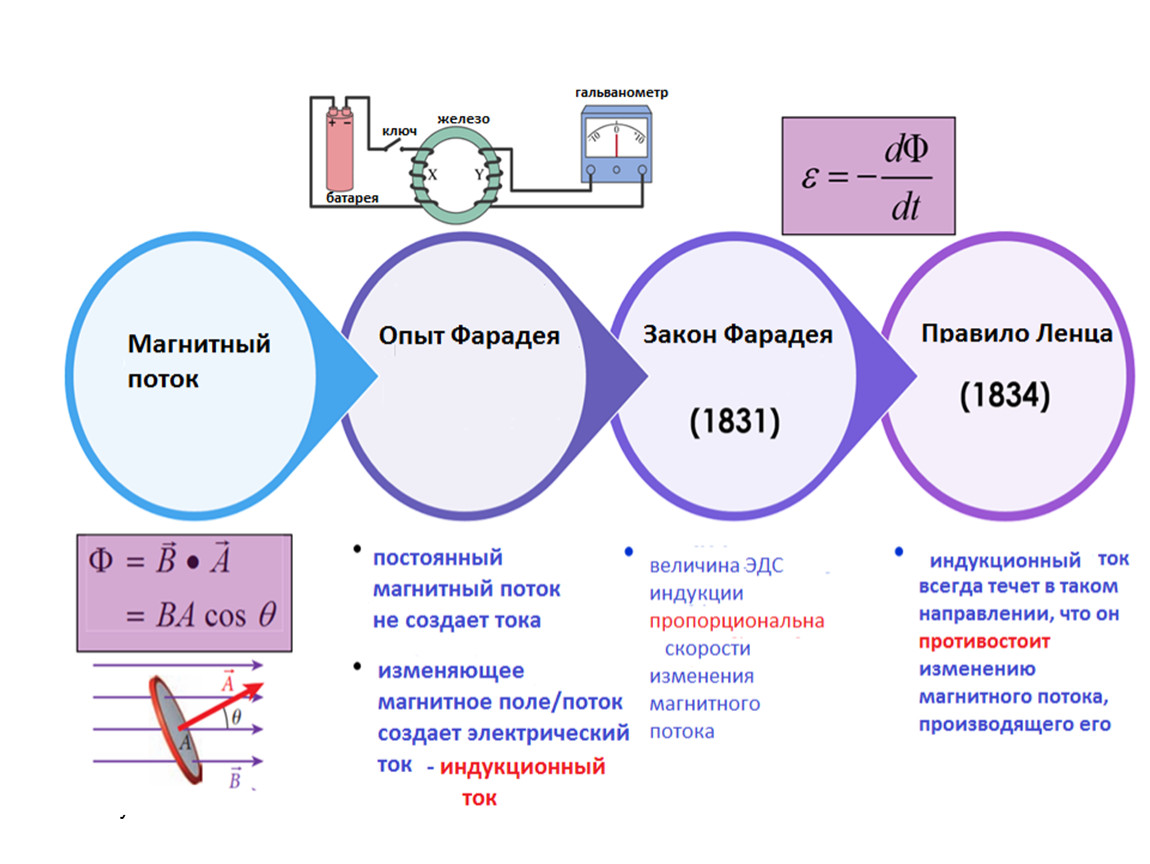

Электромагнетизм
Закон Фарадея

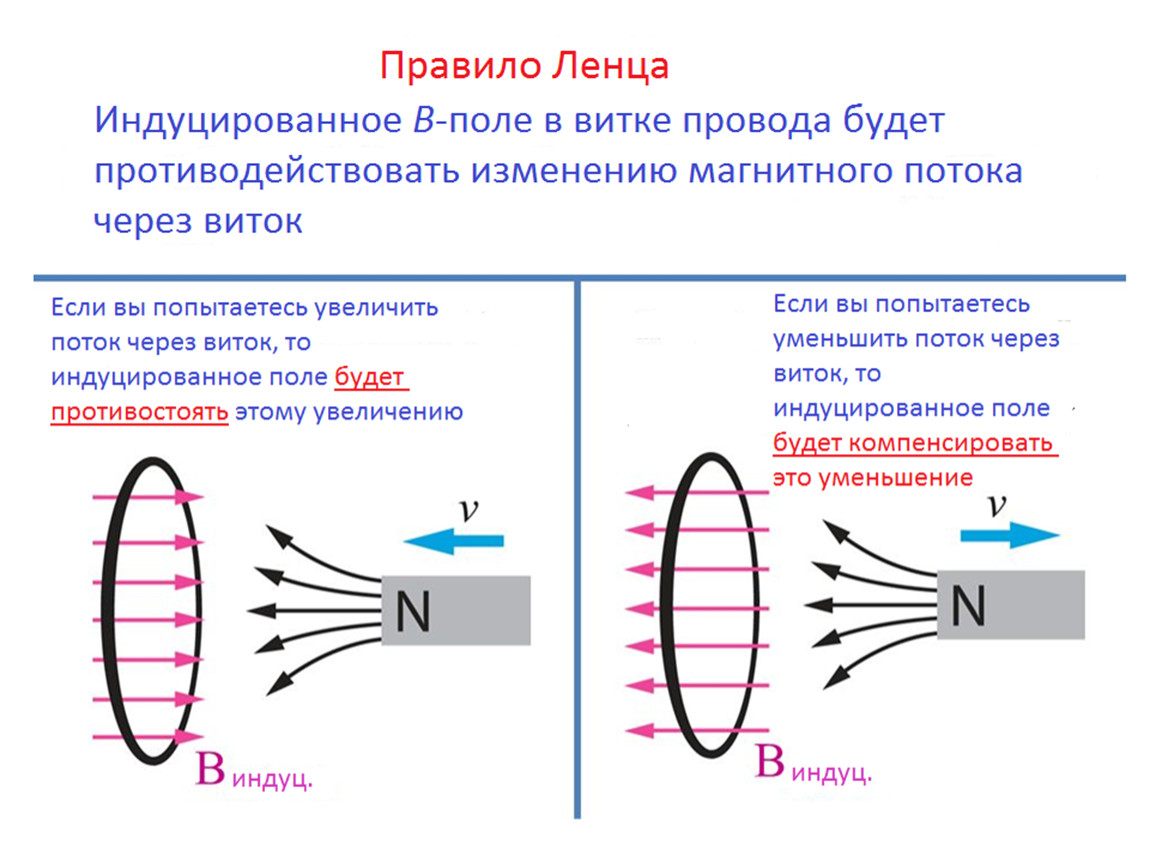

Правило Ленца
Приложения

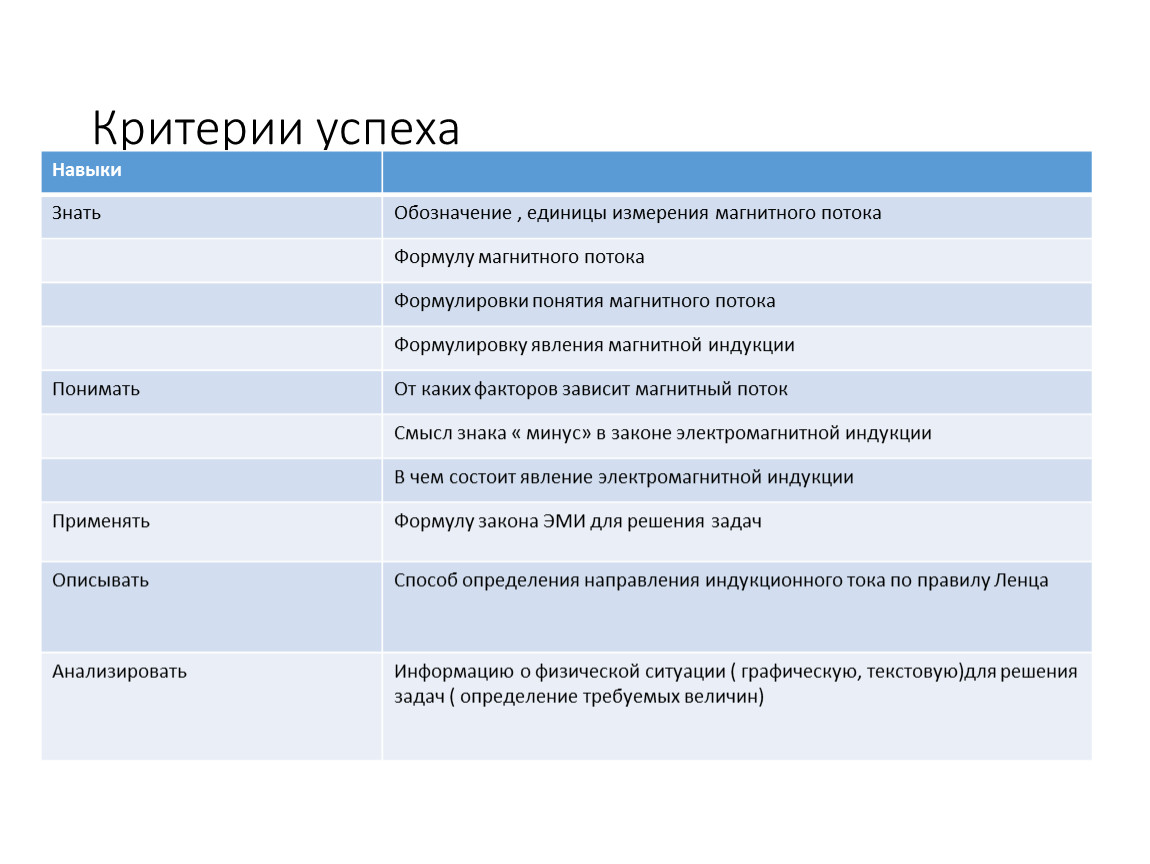

Критерии успеха
Навыки | |
Знать | Обозначение , единицы измерения магнитного потока |
Формулу магнитного потока | |
Формулировки понятия магнитного потока | |
Формулировку явления магнитной индукции | |
Понимать | От каких факторов зависит магнитный поток |
Смысл знака « минус» в законе электромагнитной индукции | |
В чем состоит явление электромагнитной индукции | |
Применять | Формулу закона ЭМИ для решения задач |
Описывать | Способ определения направления индукционного тока по правилу Ленца |
Анализировать | Информацию о физической ситуации ( графическую, текстовую)для решения задач ( определение требуемых величин) |

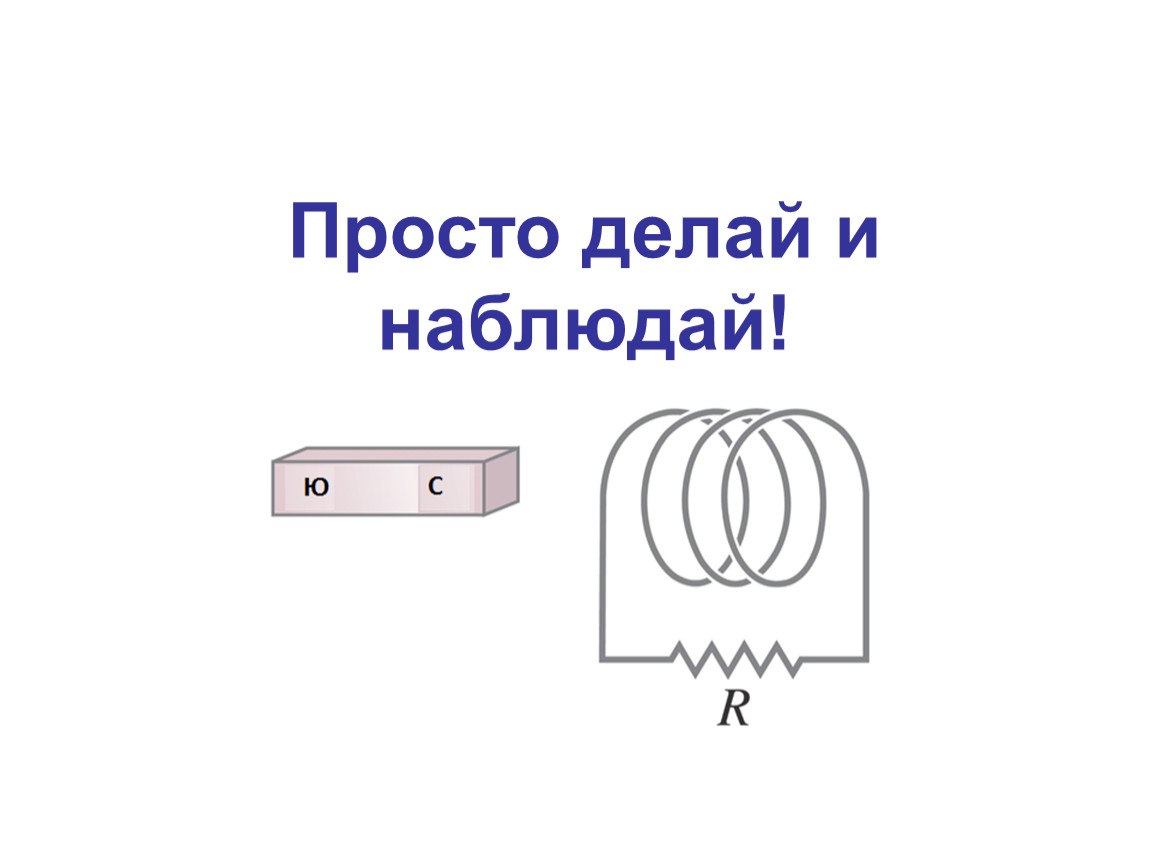

Просто делай и наблюдай!

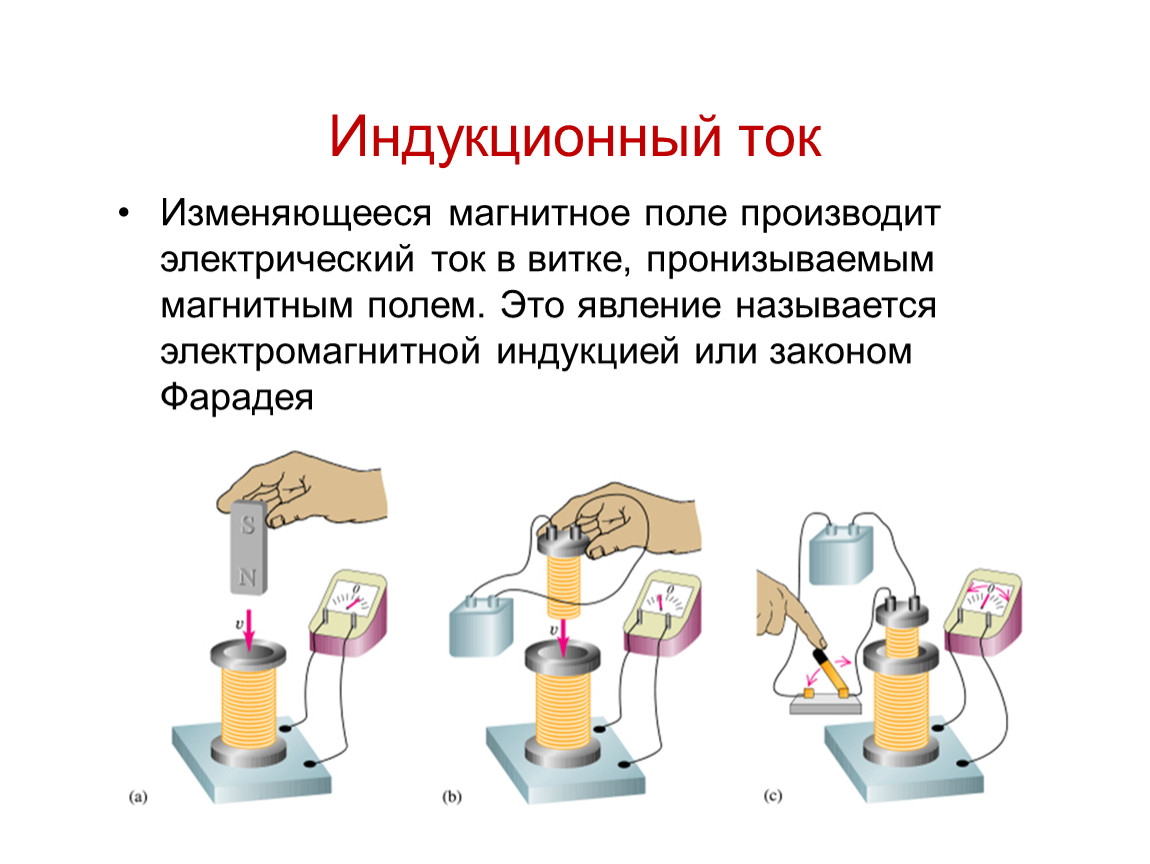

Индукционный ток
Изменяющееся магнитное поле производит электрический ток в витке, пронизываемым магнитным полем. Это явление называется электромагнитной индукцией или законом Фарадея
Индуцированная ЭДС в проволочной петле пропорциональна скорости изменения магнитного потока через петлю.

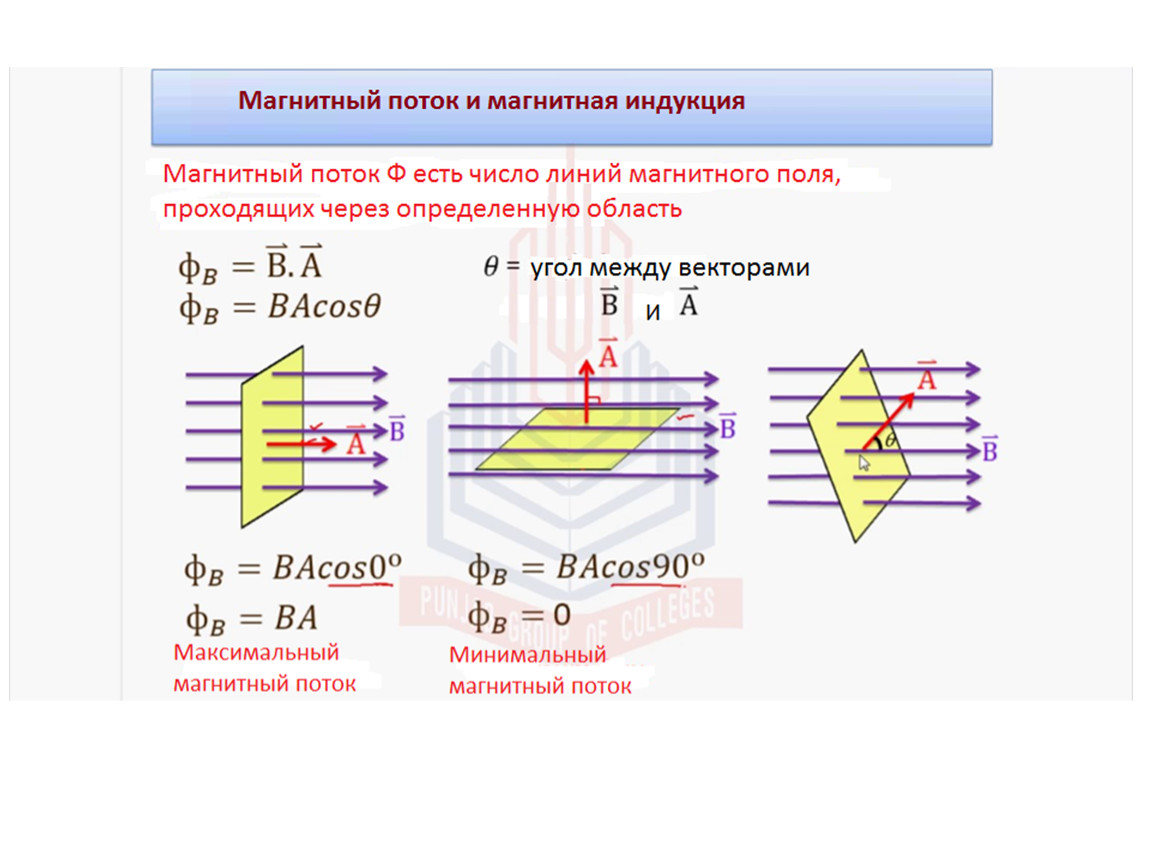

Магнитный
поток:
(on formula sheet)
Единица измерения: Вебер, Вб.
1 Вб = 1 Tл·м2
На этом рисунке показаны величины, входящие в уравнение магнитного потока:

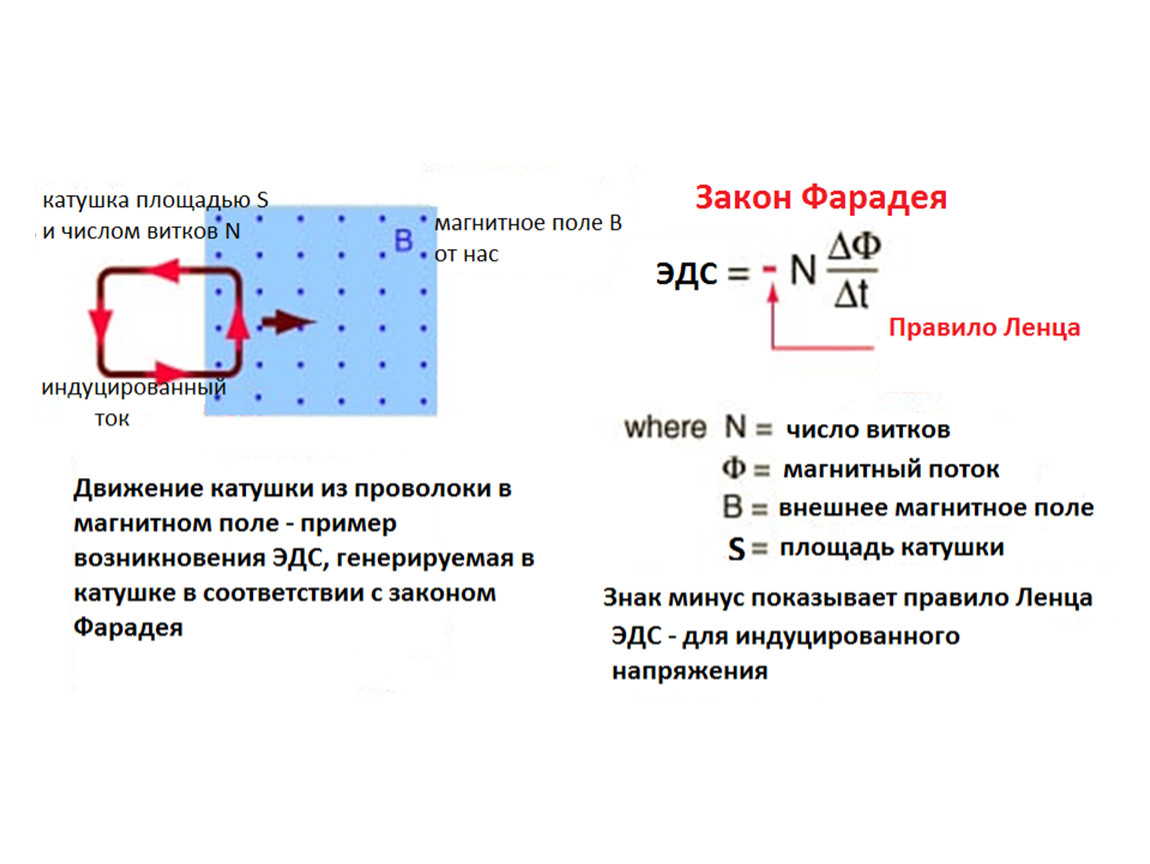

Закон Фарадея для индукции:
Для N -витков
Закон Фарадея. Правило Ленца
Для одного витка
7-May-20
11
7-May-20
12
Магнитный поток изменится, если изменится площадь петли:
Ток увеличивается в указанном направлении (по часовой стрелке), чтобы сохранить исходный поток.

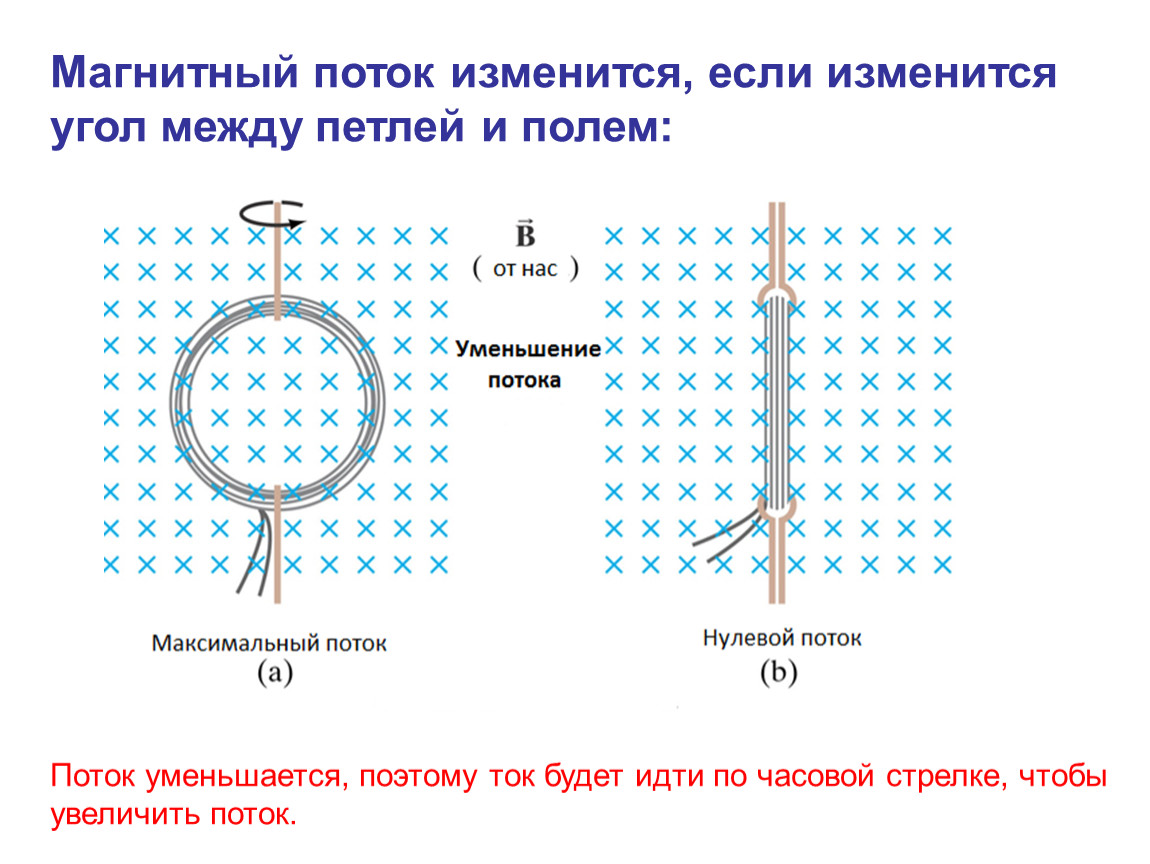

Магнитный поток изменится, если изменится угол между петлей и полем:
Поток уменьшается, поэтому ток будет идти по часовой стрелке, чтобы увеличить поток.

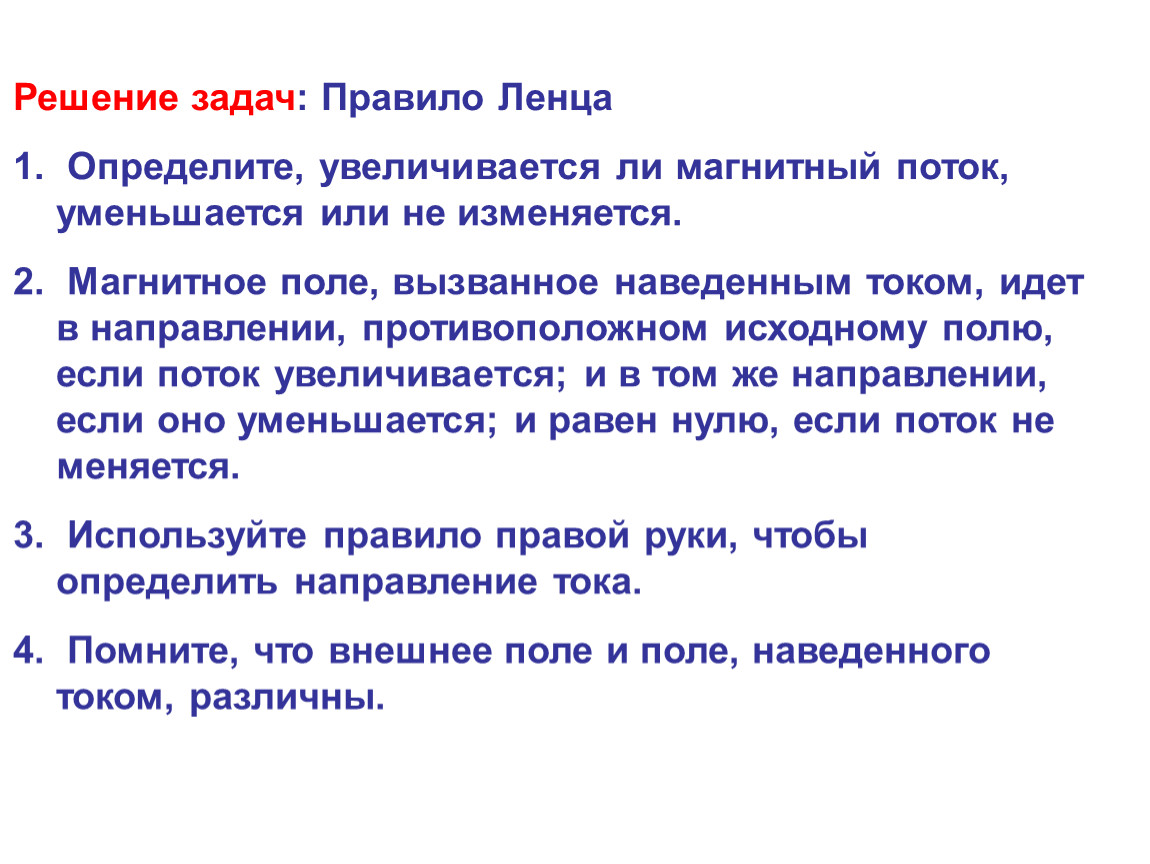

Решение задач: Правило Ленца
Определите, увеличивается ли магнитный поток, уменьшается или не изменяется.
Магнитное поле, вызванное наведенным током, идет в направлении, противоположном исходному полю, если поток увеличивается; и в том же направлении, если оно уменьшается; и равен нулю, если поток не меняется.
Используйте правило правой руки, чтобы определить направление тока.
Помните, что внешнее поле и поле, наведенного током, различны.
В (а) поток уменьшается, ток против часовой стрелки.
В (b) площадь уменьшается, поток уменьшается, ток по часовой стрелке.
В (с) поток увеличивается, ток против часовой стрелки.
В (d) поток равен нулю, тока нет.
В (е) поток увеличивается, ток против часовой стрелки.

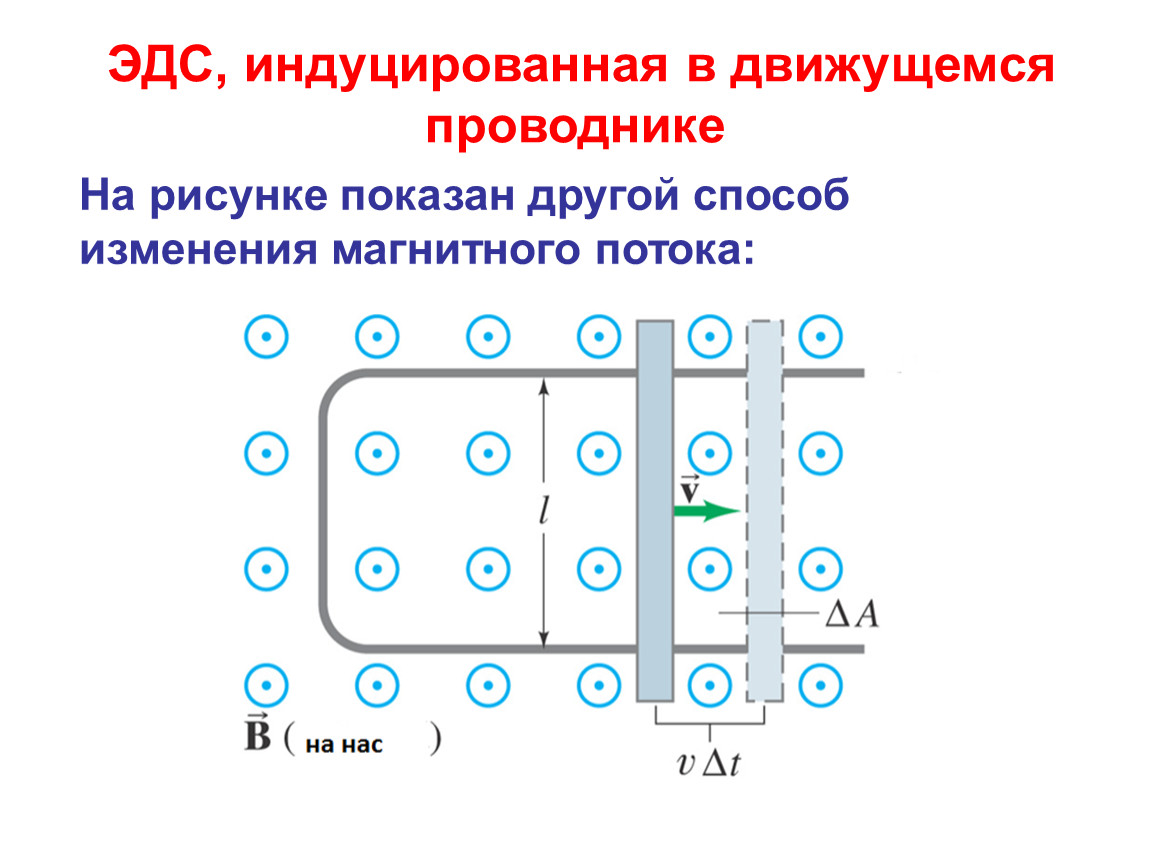

ЭДС, индуцированная в движущемся проводнике
На рисунке показан другой способ изменения магнитного потока:
