Инструкционно-технологическая карта «Разборка-сборка стояночного тормоза автомобиля ГАЗ-53А»

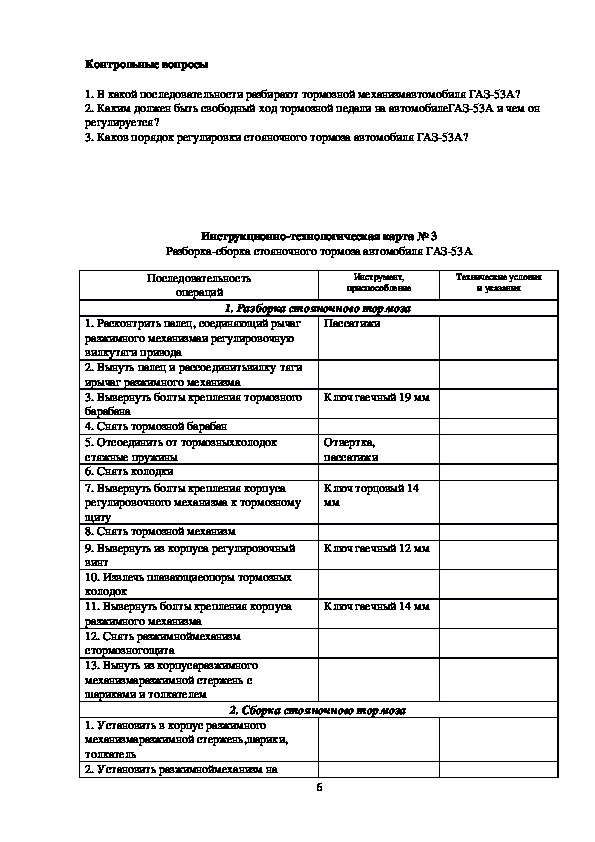

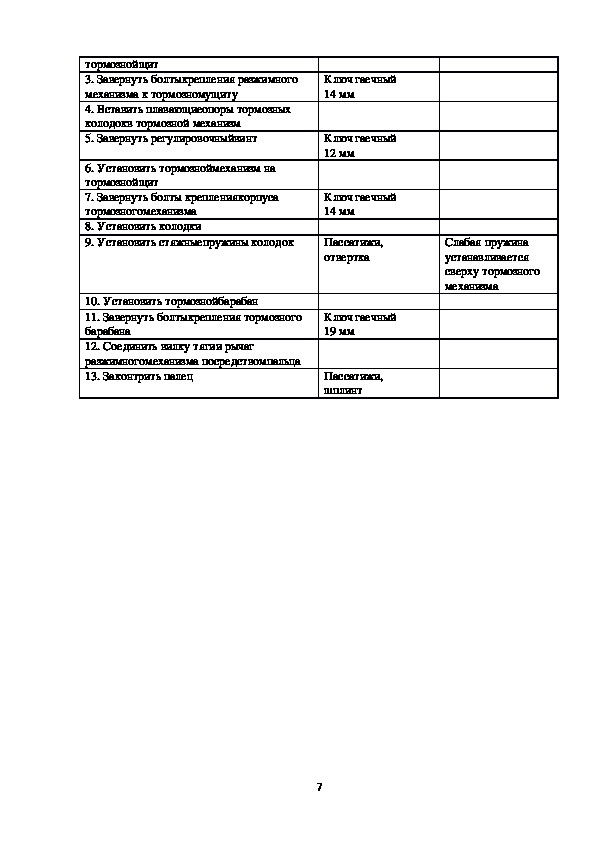

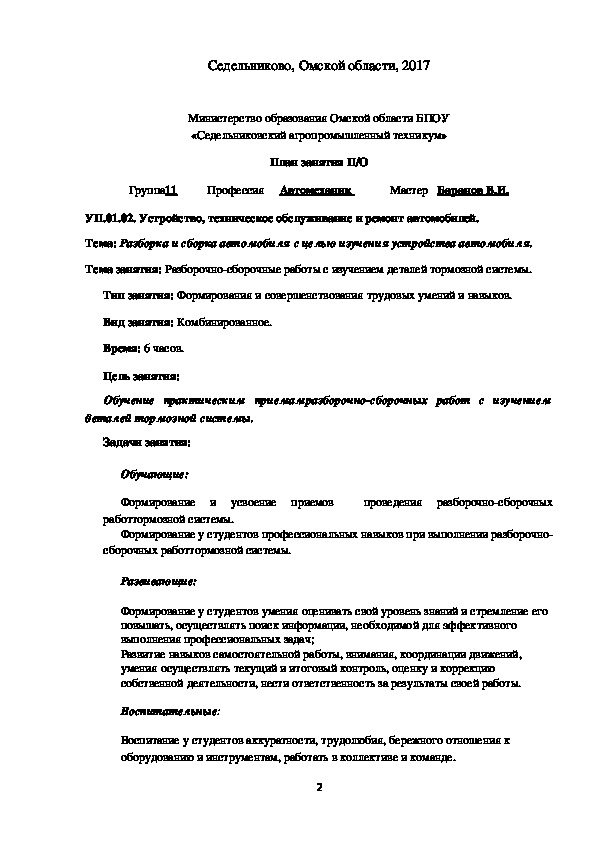

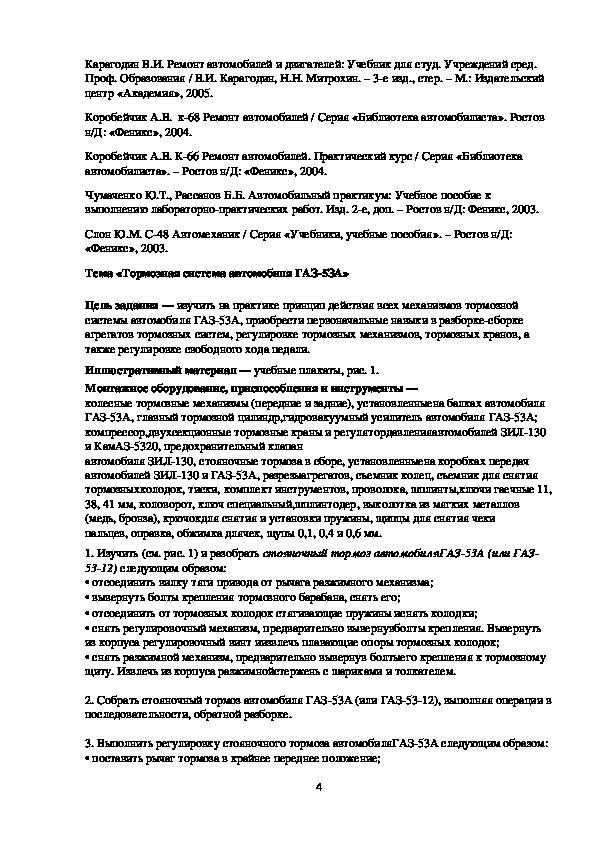

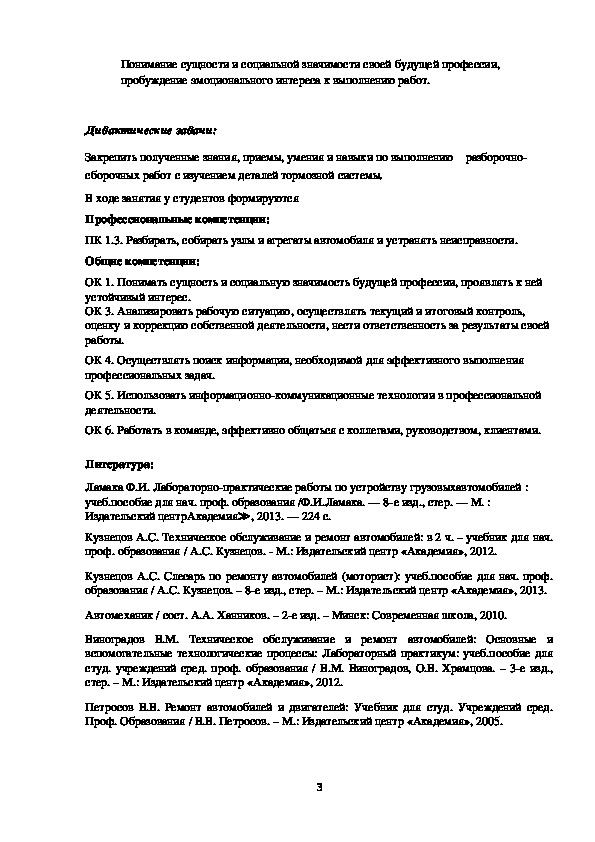

Бюджетное профессиональное образовательное учреждение Омской области «Седельниковский агропромышленный техникум» Материал разрешён автором для публикации на сайте «Знанио» Инструкционно­технологическая карта  «Разборка­сборка стояночного тормоза автомобиля ГАЗ­53А» УП.01.02.  Устройство, техническое обслуживание и ремонт автомобилей по профессии СПО 23.01.03  Автомеханик Составил: Баранов Владимир Ильич мастер производственного обучения 1Седельниково, Омской области, 2017 Министерство образования Омской области БПОУ «Седельниковский агропромышленный техникум» План занятия П/О Группа11          Профессия     Автомеханик             Мастер   Баранов В.И. УП.01.02. Устройство, техническое обслуживание и ремонт автомобилей. Тема: Разборка и сборка автомобиля с целью изучения устройства автомобиля. Тема занятия: Разборочно­сборочные работы с изучением деталей тормозной системы. Тип занятия: Формирования и совершенствования трудовых умений и навыков. Вид занятия: Комбинированное. Время: 6 часов. Цель занятия: Обучение   практическим   приемамразборочно­сборочных   работ   с   изучением деталей тормозной системы. Задачи занятия: Обучающие: Формирование   и   усвоение   приемов     проведения   разборочно­сборочных работтормозной системы. Формирование у студентов профессиональных навыков при выполнении разборочно­ сборочных работтормозной системы.   Развивающие: Формирование у студентов умения оценивать свой уровень знаний и стремление его  повышать, осуществлять поиск информации, необходимой для эффективного  выполнения профессиональных задач; Развитие навыков самостоятельной работы, внимания, координации движений,  умения осуществлять текущий и итоговый контроль, оценку и коррекцию  собственной деятельности, нести ответственность за результаты своей работы. Воспитательные:  Воспитание у студентов аккуратности, трудолюбия, бережного отношения к  оборудованию и инструментам, работать в коллективе и команде. 2Понимание сущности и социальной значимости своей будущей профессии,  пробуждение эмоционального интереса к выполнению работ. Дидактические задачи: Закрепить полученные знания, приемы, умения и навыки по выполнению    разборочно­ сборочных работ с изучением деталей тормозной системы. В ходе занятия у студентов формируются  Профессиональные компетенции: ПК 1.3. Разбирать, собирать узлы и агрегаты автомобиля и устранять неисправности. Общие компетенции: ОК 1. Понимать сущность и социальную значимость будущей профессии, проявлять к ней  устойчивый интерес. ОК 3. Анализировать рабочую ситуацию, осуществлять текущий и итоговый контроль,  оценку и коррекцию собственной деятельности, нести ответственность за результаты своей  работы. ОК 4. Осуществлять поиск информации, необходимой для эффективного выполнения  профессиональных задач. ОК 5. Использовать информационно­коммуникационные технологии в профессиональной  деятельности. ОК 6. Работать в команде, эффективно общаться с коллегами, руководством, клиентами. Литература: Ламака Ф.И. Лабораторно­практические работы по устройству грузовыхавтомобилей :  учеб.пособие для нач. проф. образования /Ф.И.Ламака. — 8­е изд., стер. — М. :  Издательский центрАкадемия Кузнецов А.С. Техническое обслуживание и ремонт автомобилей: в 2 ч. – учебник для нач. проф. образования / А.С. Кузнецов. ­ М.: Издательский центр «Академия», 2012. , 2013. — 224 с. ≫ Кузнецов А.С. Слесарь по ремонту автомобилей (моторист): учеб.пособие для нач. проф. образования / А.С. Кузнецов. – 8­е изд., стер. – М.: Издательский центр «Академия», 2013. Автомеханик / сост. А.А. Ханников. – 2­е изд. – Минск: Современная школа, 2010. Виноградов   В.М.   Техническое   обслуживание   и   ремонт   автомобилей:   Основные   и вспомогательные технологические процессы: Лабораторный практикум: учеб.пособие для студ. учреждений сред. проф. образования / В.М. Виноградов, О.В. Храмцова. – 3­е изд., стер. – М.: Издательский центр «Академия», 2012. Петросов В.В. Ремонт автомобилей и двигателей: Учебник для студ. Учреждений сред. Проф. Образования / В.В. Петросов. – М.: Издательский центр «Академия», 2005. 3Карагодин В.И. Ремонт автомобилей и двигателей: Учебник для студ. Учреждений сред.  Проф. Образования / В.И. Карагодин, Н.Н. Митрохин. – 3­е изд., стер. – М.: Издательский  центр «Академия», 2005. Коробейчик А.В.  к­68 Ремонт автомобилей / Серия «Библиотека автомобилиста». Ростов  н/Д: «Феникс», 2004. Коробейчик А.В. К­66 Ремонт автомобилей. Практический курс / Серия «Библиотека  автомобилиста». – Ростов н/Д: «Феникс», 2004. Чумаченко Ю.Т., Рассанов Б.Б. Автомобильный практикум: Учебное пособие к  выполнению лабораторно­практических работ. Изд. 2­е, доп. – Ростов н/Д: Феникс, 2003. Слон Ю.М. С­48 Автомеханик / Серия «Учебники, учебные пособия». – Ростов н/Д:  «Феникс», 2003. Тема «Тормозная система автомобиля ГАЗ­5ЗА» Цель задания — изучить на практике принцип действия всех механизмов тормозной  системы автомобиля ГАЗ­53А, приобрести первоначальные навыки в разборке­сборке  агрегатов тормозных систем, регулировке тормозных механизмов, тормозных кранов, а  также регулировке свободного хода педали. Иллюстративный материал — учебные плакаты, рис. 1. Монтажное оборудование, приспособления и инструменты — колесные тормозные механизмы (передние и задние), установленныена балках автомобиля  ГАЗ­53А, главный тормозной цилиндр,гидровакуумный усилитель автомобиля ГАЗ­53А;  компрессор,двухсекционные тормозные краны и регулятордавленияавтомобилей ЗИЛ­130  и КамАЗ­5320, предохранительный клапан автомобиля ЗИЛ­130, стояночные тормоза в сборе, установленныена коробках передач  автомобилей ЗИЛ­130 и ГАЗ­53А, разрезыагрегатов, съемник колец, съемник для снятия  тормозныхколодок, тиски, комплект инструментов, проволока, шплинты,ключи гаечные 11, 38, 41 мм, коловорот, ключ специальный,шплинтодер, выколотка из мягких металлов  (медь, бронза), крючокдля снятия и установки пружины, щипцы для снятия чеки пальцев, оправка, обжимка длячек, щупы 0,1, 0,4 и 0,6 мм. 1. Изучить (см. рис. 1) и разобрать стояночный тормоз автомобиляГАЗ­53А (или ГАЗ­ 53­12) следующим образом: • отсоединить вилку тяги привода от рычага разжимного механизма; • вывернуть болты крепления тормозного барабана, снять его; • отсоединить от тормозных колодок стягивающие пружины иснять колодки; • снять регулировочный механизм, предварительно вывернувболты крепления. Вывернуть  из корпуса регулировочный винт иизвлечь плавающие опоры тормозных колодок; • снять разжимной механизм, предварительно вывернув болтыего крепления к тормозному  щиту. Извлечь из корпуса разжимнойстержень с шариками и толкателем. 2. Собрать стояночный тормоз автомобиля ГАЗ­53А (или ГАЗ­53­12), выполняя операции в последовательности, обратной разборке. 3. Выполнить регулировку стояночного тормоза автомобиляГАЗ­53А следующим образом: • поставить рычаг тормоза в крайнее переднее положение; 4• завернуть регулировочный винт так, чтобы от усилия рук тормознойбарабан не  проворачивался; • отвернуть контргайку регулировочной вилки тяги приводастояночного тормоза; • расшплинтовать палец вилки и вынуть его; • отрегулировать длину тяги привода регулировочной вилкойдо упора рычага разжимного  механизма в разжимном стержне,выбрав все зазоры в соединении; • увеличить длину тяги привода, отвернув регулировочную вилкуна один­два оборота до  совпадения отверстия в вилке с отверстиемв рычаге; • поставить палец головкой вверх и зашплинтовать; • затянуть контргайку; • отвернуть регулировочный винт на столько, чтобы барабансвободно вращался, а при  приложении усилия 600 Н на рукояткурычага защелка должна перемещаться на три­четыре зуба сектора Рис. 1. тормоз ГАЗ­ 1, 6 — сектор; 4 — Стояночный автомобиля  53А: рычаги; 2 —  зубчатый  3 — защелка; тяга; 5 —  тормознойбарабан; 7 — палец; 8 — отражатель; 9, 13 — тормозные колодки; 10, 14 — пружины; 11 — корпус регулировочного механизма; 12 — тормозной щит; 15 —корпус  разжимного механизма; 16 — ребро колодки; 17 — плавающие опорытормозных колодок;  18 — сухарь; 19 —толкатель; 20 — шарики; 21 — разжимнойстержень;22 —  регулировочный винт; КП — коробка передач 5Контрольные вопросы  1. В какой последовательности разбирают тормозной механизмавтомобиля ГАЗ­53А? 2. Каким должен быть свободный ход тормозной педали на автомобилеГАЗ­53А и чем он  регулируется? 3. Каков порядок регулировки стояночного тормоза автомобиля ГАЗ­53А? Инструкционно­технологическая карта № 3 Разборка­сборка стояночного тормоза автомобиля ГАЗ­53А Технические условия и указания Последовательность операций Инструмент, приспособление 1. Разборка стояночного тормоза Пассатижи Ключ гаечный 19 мм Отвертка, пассатижи Ключ торцовый 14  мм Ключ гаечный 12 мм Ключ гаечный 14 мм 1. Расконтрить палец, соединяющий рычаг разжимного механизмаи регулировочную  вилкутяги привода 2. Вынуть палец и рассоединитьвилку тяги  ирычаг разжимного механизма 3. Вывернуть болты крепления тормозного  барабана 4. Снять тормозной барабан 5. Отсоединить от тормозныхколодок  стяжные пружины 6. Снять колодки 7. Вывернуть болты крепления корпуса  регулировочного механизма к тормозному  щиту 8. Снять тормозной механизм 9. Вывернуть из корпуса регулировочный  винт  10. Извлечь плавающиеопоры тормозных  колодок 11. Вывернуть болты крепления корпуса  разжимного механизма 12. Снять разжимноймеханизм  стормозногощита 13. Вынуть из корпусаразжимного  механизмаразжимной стержень с шариками и толкателем 2. Сборка стояночного тормоза 1. Установить в корпус разжимного  механизмаразжимной стержень,шарики,  толкатель 2. Установить разжимноймеханизм на  6тормознойщит 3. Завернуть болтыкрепления разжимного механизма к тормозномущиту 4. Вставить плавающиеопоры тормозных  колодокв тормозной механизм 5. Завернуть регулировочныйвинт 6. Установить тормозноймеханизм на  тормознойщит 7. Завернуть болты креплениякорпуса  тормозногомеханизма 8. Установить колодки 9. Установить стяжныепружины колодок 10. Установить тормознойбарабан 11. Завернуть болтыкрепления тормозного барабана 12. Соединить вилку тягии рычаг  разжимногомеханизма посредствомпальца 13. Законтрить палец Ключ гаечный 14 мм Ключ гаечный 12 мм Ключ гаечный 14 мм Пассатижи, отвертка Ключ гаечный 19 мм Пассатижи, шплинт Слабая пружина  устанавливается сверху тормозного механизма 7
