Конспект лекций по теме "Основные компоненты сетей"

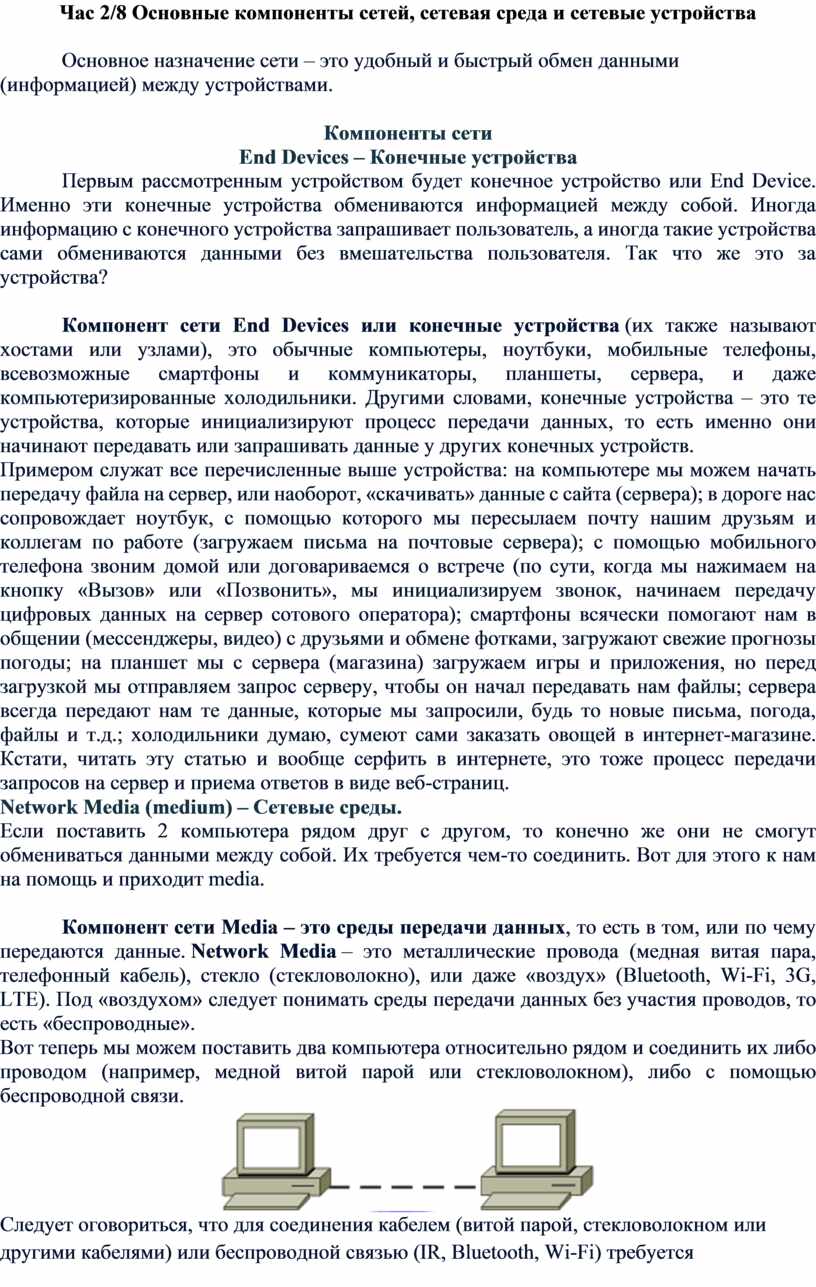

Час 2/8 Основные компоненты сетей, сетевая среда и сетевые устройства

Основное назначение сети – это удобный и быстрый обмен данными (информацией) между устройствами.

Компоненты сети

End Devices – Конечные устройства

Первым рассмотренным устройством будет конечное устройство или End Device. Именно эти конечные устройства обмениваются информацией между собой. Иногда информацию с конечного устройства запрашивает пользователь, а иногда такие устройства сами обмениваются данными без вмешательства пользователя. Так что же это за устройства?

Компонент сети End Devices или конечные устройства (их также называют хостами или узлами), это обычные компьютеры, ноутбуки, мобильные телефоны, всевозможные смартфоны и коммуникаторы, планшеты, сервера, и даже компьютеризированные холодильники. Другими словами, конечные устройства – это те устройства, которые инициализируют процесс передачи данных, то есть именно они начинают передавать или запрашивать данные у других конечных устройств.

Примером служат все перечисленные выше устройства: на компьютере мы можем начать передачу файла на сервер, или наоборот, «скачивать» данные с сайта (сервера); в дороге нас сопровождает ноутбук, с помощью которого мы пересылаем почту нашим друзьям и коллегам по работе (загружаем письма на почтовые сервера); с помощью мобильного телефона звоним домой или договариваемся о встрече (по сути, когда мы нажимаем на кнопку «Вызов» или «Позвонить», мы инициализируем звонок, начинаем передачу цифровых данных на сервер сотового оператора); смартфоны всячески помогают нам в общении (мессенджеры, видео) с друзьями и обмене фотками, загружают свежие прогнозы погоды; на планшет мы с сервера (магазина) загружаем игры и приложения, но перед загрузкой мы отправляем запрос серверу, чтобы он начал передавать нам файлы; сервера всегда передают нам те данные, которые мы запросили, будь то новые письма, погода, файлы и т.д.; холодильники думаю, сумеют сами заказать овощей в интернет-магазине. Кстати, читать эту статью и вообще серфить в интернете, это тоже процесс передачи запросов на сервер и приема ответов в виде веб-страниц.

Network Media (medium) – Сетевые среды.

Если поставить 2 компьютера рядом друг с другом, то конечно же они не смогут обмениваться данными между собой. Их требуется чем-то соединить. Вот для этого к нам на помощь и приходит media.

Компонент сети Media – это среды передачи данных, то есть в том, или по чему передаются данные. Network Media – это металлические провода (медная витая пара, телефонный кабель), стекло (стекловолокно), или даже «воздух» (Bluetooth, Wi-Fi, 3G, LTE). Под «воздухом» следует понимать среды передачи данных без участия проводов, то есть «беспроводные».

Вот теперь мы можем поставить два компьютера относительно рядом и соединить их либо проводом (например, медной витой парой или стекловолокном), либо с помощью беспроводной связи.

Следует оговориться, что для соединения кабелем (витой парой, стекловолокном или другими кабелями) или беспроводной связью (IR, Bluetooth, Wi-Fi) требуется специальный сетевой адаптер или модем. Теоретически, модем можно отнести к другим устройствам, не конечным, но пока мы можем считать их частью конечных устройств (например, в недалеком прошлом, модем в ноутбуке (или домашнем компьютере) являлся частью материнской платы, которая в свою очередь является одной из самых важных частей в конечном устройстве).

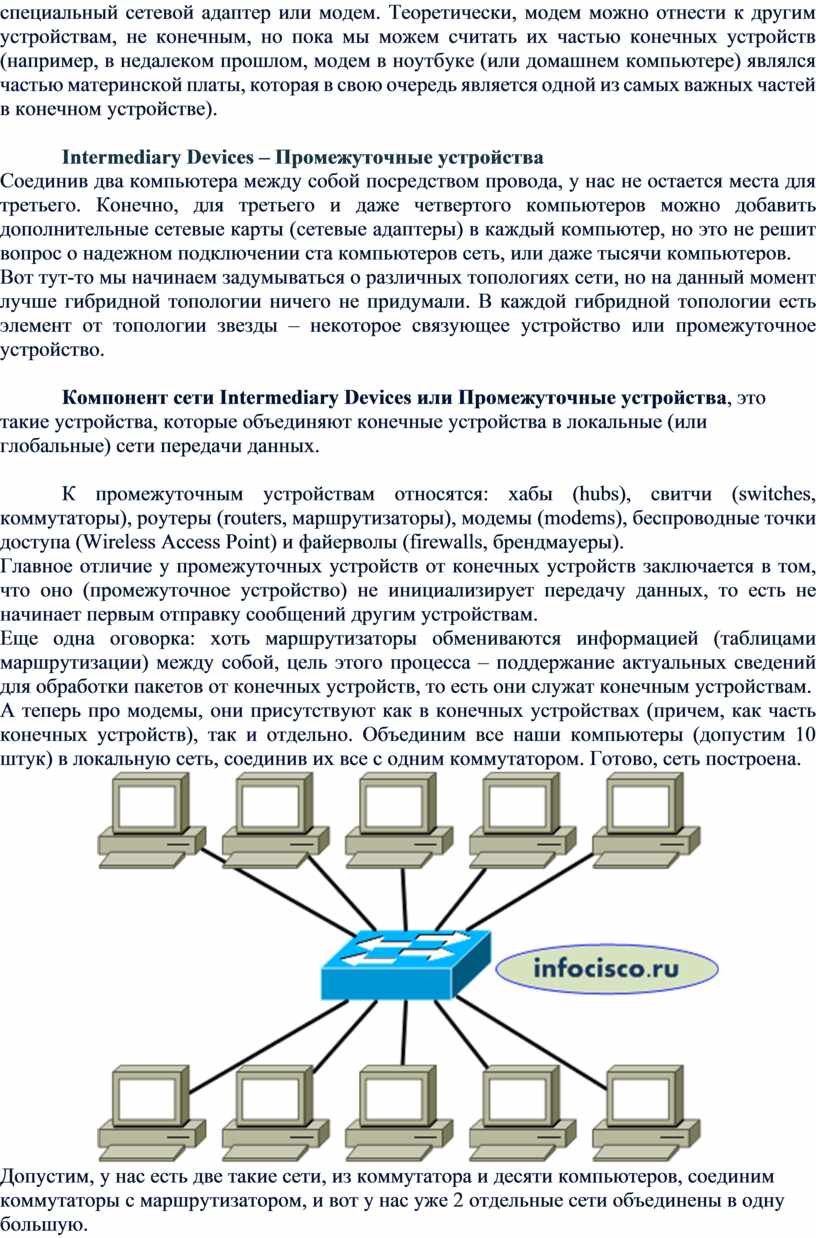

Intermediary Devices – Промежуточные устройства

Соединив два компьютера между собой посредством провода, у нас не остается места для третьего. Конечно, для третьего и даже четвертого компьютеров можно добавить дополнительные сетевые карты (сетевые адаптеры) в каждый компьютер, но это не решит вопрос о надежном подключении ста компьютеров сеть, или даже тысячи компьютеров.

Вот тут-то мы начинаем задумываться о различных топологиях сети, но на данный момент лучше гибридной топологии ничего не придумали. В каждой гибридной топологии есть элемент от топологии звезды – некоторое связующее устройство или промежуточное устройство.

Компонент сети Intermediary Devices или Промежуточные устройства, это такие устройства, которые объединяют конечные устройства в локальные (или глобальные) сети передачи данных.

К промежуточным устройствам относятся: хабы (hubs), свитчи (switches, коммутаторы), роутеры (routers, маршрутизаторы), модемы (modems), беспроводные точки доступа (Wireless Access Point) и файерволы (firewalls, брендмауеры).

Главное отличие у промежуточных устройств от конечных устройств заключается в том, что оно (промежуточное устройство) не инициализирует передачу данных, то есть не начинает первым отправку сообщений другим устройствам.

Еще одна оговорка: хоть маршрутизаторы обмениваются информацией (таблицами маршрутизации) между собой, цель этого процесса – поддержание актуальных сведений для обработки пакетов от конечных устройств, то есть они служат конечным устройствам.

А теперь про модемы, они присутствуют как в конечных устройствах (причем, как часть конечных устройств), так и отдельно. Объединим все наши компьютеры (допустим 10 штук) в локальную сеть, соединив их все с одним коммутатором. Готово, сеть построена.

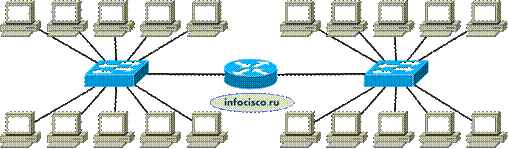

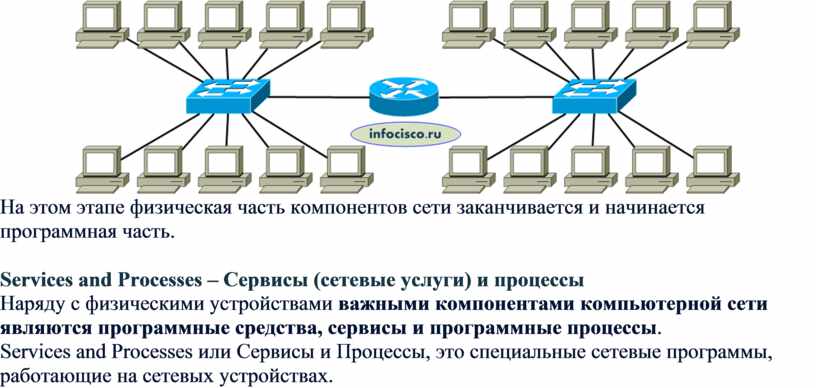

Допустим, у нас есть две такие сети, из коммутатора и десяти компьютеров, соединим коммутаторы с маршрутизатором, и вот у нас уже 2 отдельные сети объединены в одну большую.

На этом этапе физическая часть компонентов сети заканчивается и начинается программная часть.

Services and Processes – Сервисы (сетевые услуги) и процессы

Наряду с физическими устройствами важными компонентами компьютерной сети являются программные средства, сервисы и программные процессы.

Services and Processes или Сервисы и Процессы, это специальные сетевые программы, работающие на сетевых устройствах.
