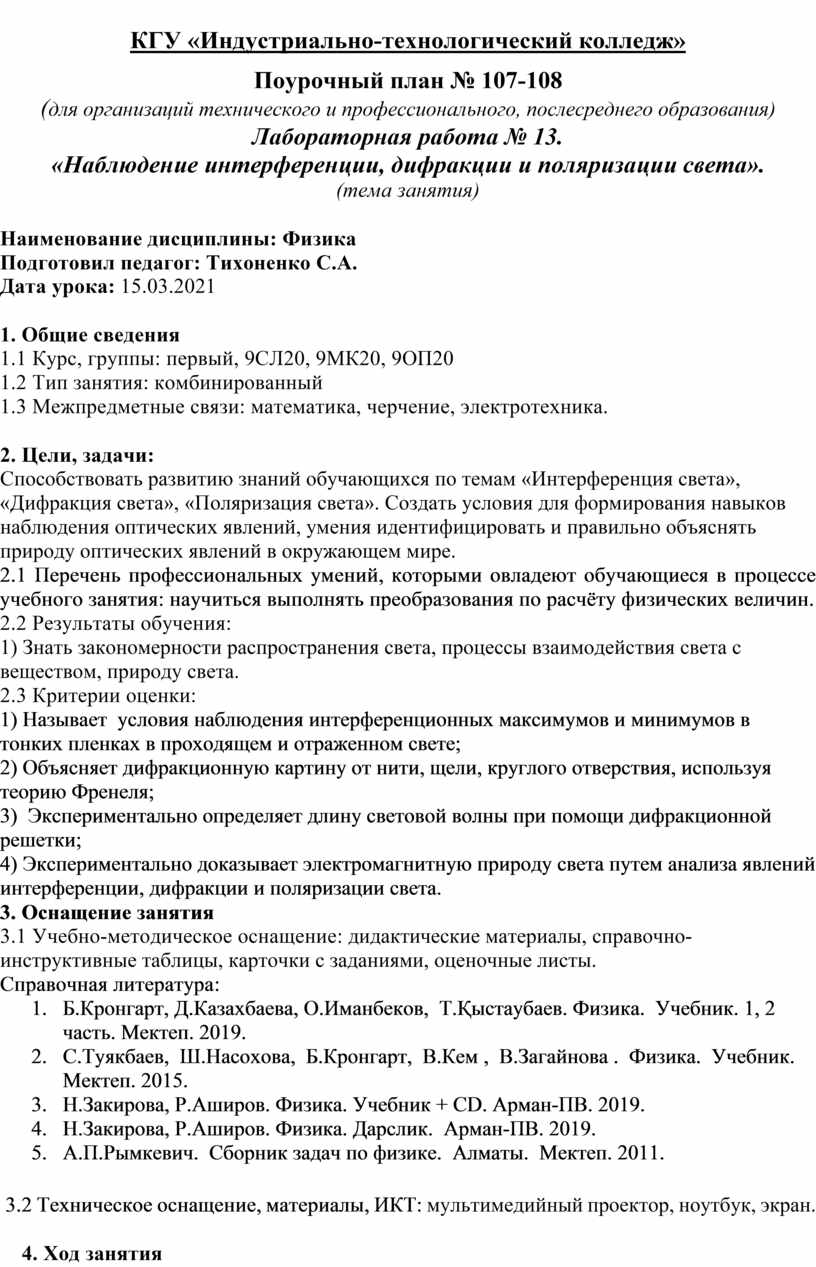

Конспект урока физики на тему: Лабораторная работа № 13. «Наблюдение интерференции, дифракции и поляризации света».

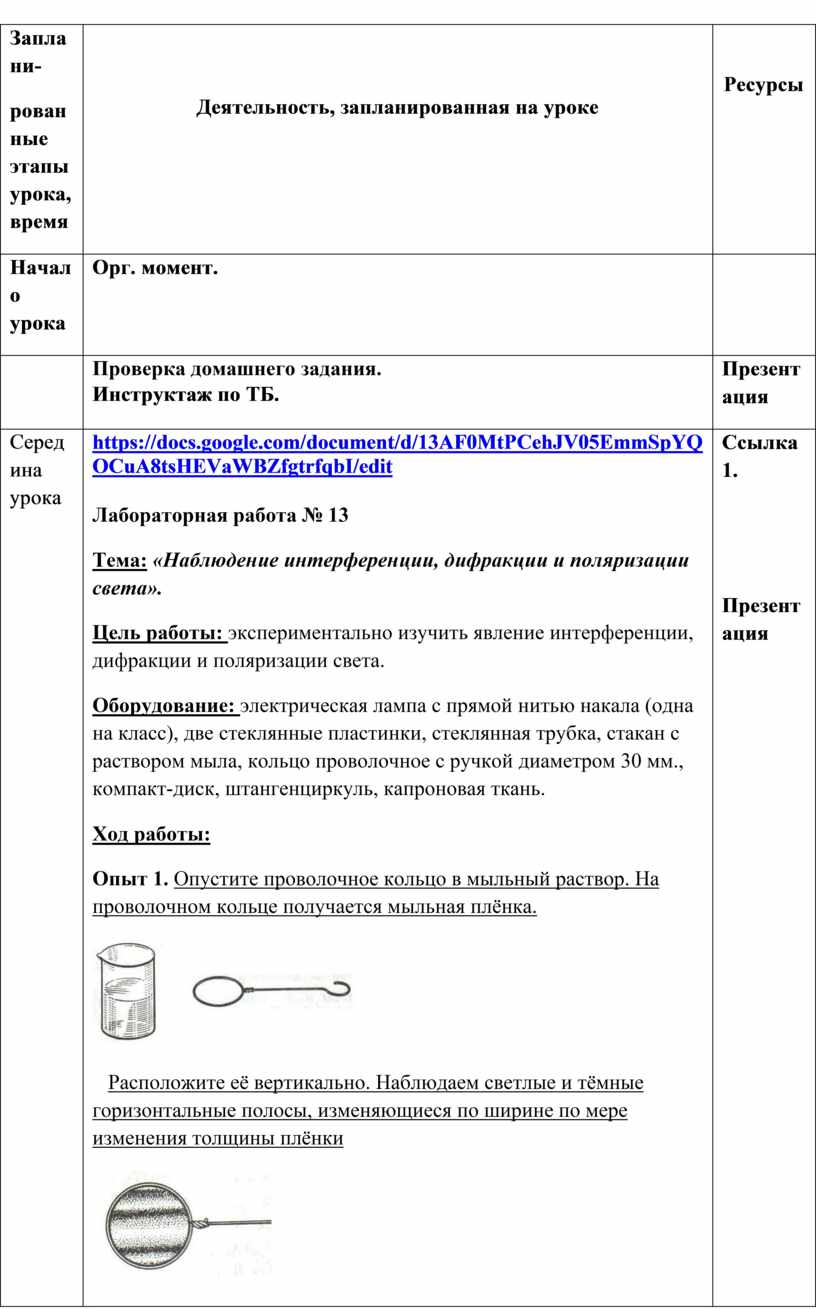

Заплани-

рованные этапы урока, время

Деятельность, запланированная на уроке

Ресурсы

Начало урока

Орг. момент.

Проверка домашнего задания.

·         Инструктаж по ТБ.

Презентация

Середина урока

https://docs.google.com/document/d/13AF0MtPCehJV05EmmSpYQOCuA8tsHEVaWBZfgtrfqbI/edit

Лабораторная работа № 13

Тема: «Наблюдение интерференции, дифракции и поляризации света».

Цель работы: экспериментально изучить явление интерференции, дифракции и поляризации света.

Оборудование: электрическая лампа с прямой нитью накала (одна на класс), две стеклянные пластинки, стеклянная трубка, стакан с раствором мыла, кольцо проволочное с ручкой диаметром 30 мм., компакт-диск, штангенциркуль, капроновая ткань.

Ход работы:

Опыт 1. Опустите проволочное кольцо в мыльный раствор. На проволочном кольце получается мыльная плёнка.

   Расположите её вертикально. Наблюдаем светлые и тёмные горизонтальные полосы, изменяющиеся по ширине по мере изменения толщины плёнки

   Объяснение. Появление светлых и темных полос объясняется интерференцией световых волн, отраженных от поверхности пленки. треугольник d = 2h. Разность хода световых волн равна удвоенной толщине плёнки. При вертикальном расположении пленка имеет клинообразную форму. Разность хода световых волн в верхней её части будет меньше, чем в нижней. В тех местах пленки, где разность хода равна четному числу полуволн, наблюдаются светлые полосы. А при нечетном числе полуволн – темные полосы. Горизонтальное расположение полос объясняется горизонтальным расположением линий равной толщины пленки.

   Освещаем мыльную пленку белым светом (от лампы). Наблюдаем окрашенность светлых полос в спектральные цвета: вверху – синий, внизу – красный.

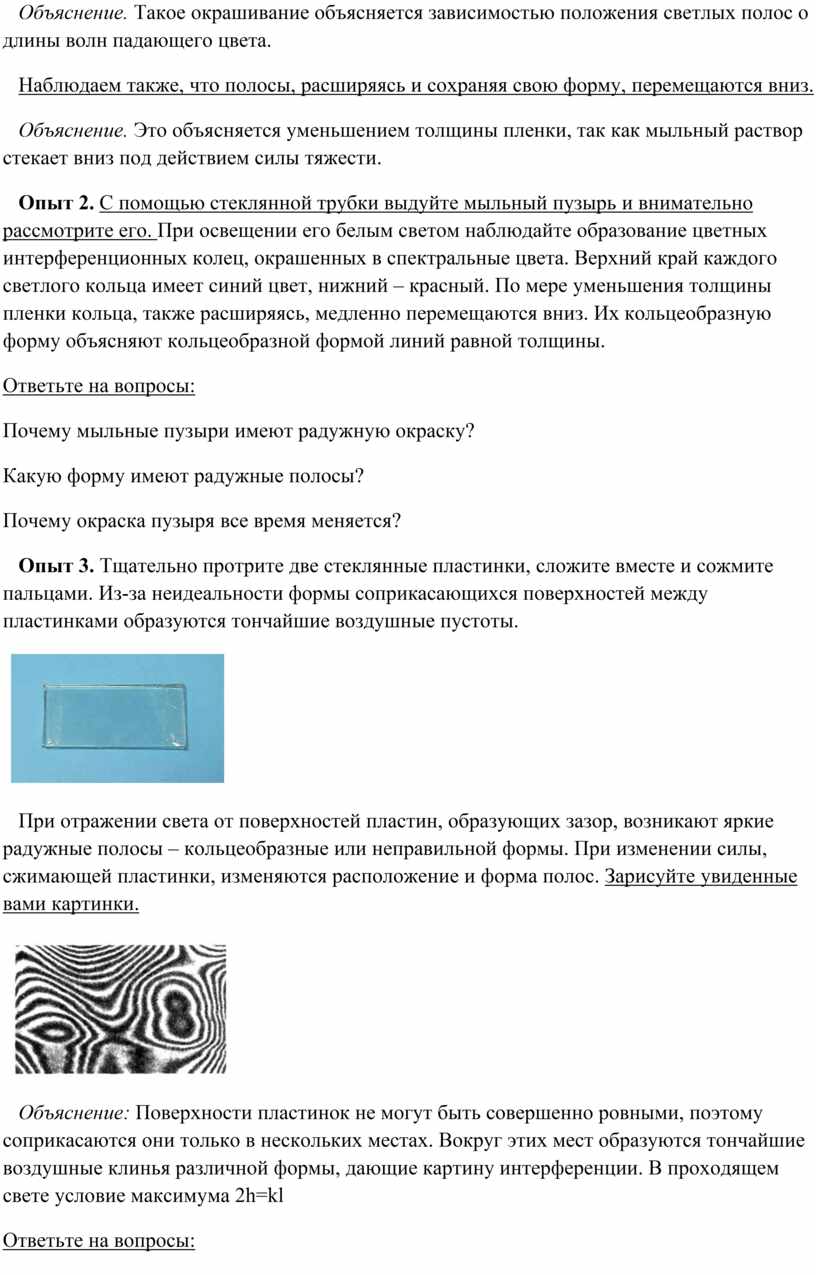

   Объяснение. Такое окрашивание объясняется зависимостью положения светлых полос о длины волн падающего цвета.

   Наблюдаем также, что полосы, расширяясь и сохраняя свою форму, перемещаются вниз.

   Объяснение. Это объясняется уменьшением толщины пленки, так как мыльный раствор стекает вниз под действием силы тяжести.

   Опыт 2. С помощью стеклянной трубки выдуйте мыльный пузырь и внимательно рассмотрите его. При освещении его белым светом наблюдайте образование цветных интерференционных колец, окрашенных в спектральные цвета. Верхний край каждого светлого кольца имеет синий цвет, нижний – красный. По мере уменьшения толщины пленки кольца, также расширяясь, медленно перемещаются вниз. Их кольцеобразную форму объясняют кольцеобразной формой линий равной толщины.

Ответьте на вопросы:

1.      Почему мыльные пузыри имеют радужную окраску?

2.      Какую форму имеют радужные полосы?

3.      Почему окраска пузыря все время меняется?

   Опыт 3. Тщательно протрите две стеклянные пластинки, сложите вместе и сожмите пальцами. Из-за неидеальности формы соприкасающихся поверхностей между пластинками образуются тончайшие воздушные пустоты.

   При отражении света от поверхностей пластин, образующих зазор, возникают яркие радужные полосы – кольцеобразные или неправильной формы. При изменении силы, сжимающей пластинки, изменяются расположение и форма полос. Зарисуйте увиденные вами картинки.

   Объяснение: Поверхности пластинок не могут быть совершенно ровными, поэтому соприкасаются они только в нескольких местах. Вокруг этих мест образуются тончайшие воздушные клинья различной формы, дающие картину интерференции. В проходящем свете условие максимума 2h=kl

Ответьте на вопросы:

1.      Почему в местах соприкосновения пластин наблюдаются яркие радужные кольцеобразные или неправильной формы полосы?

2.      Почему с изменением нажима изменяются форма и расположение интерференционных полос?

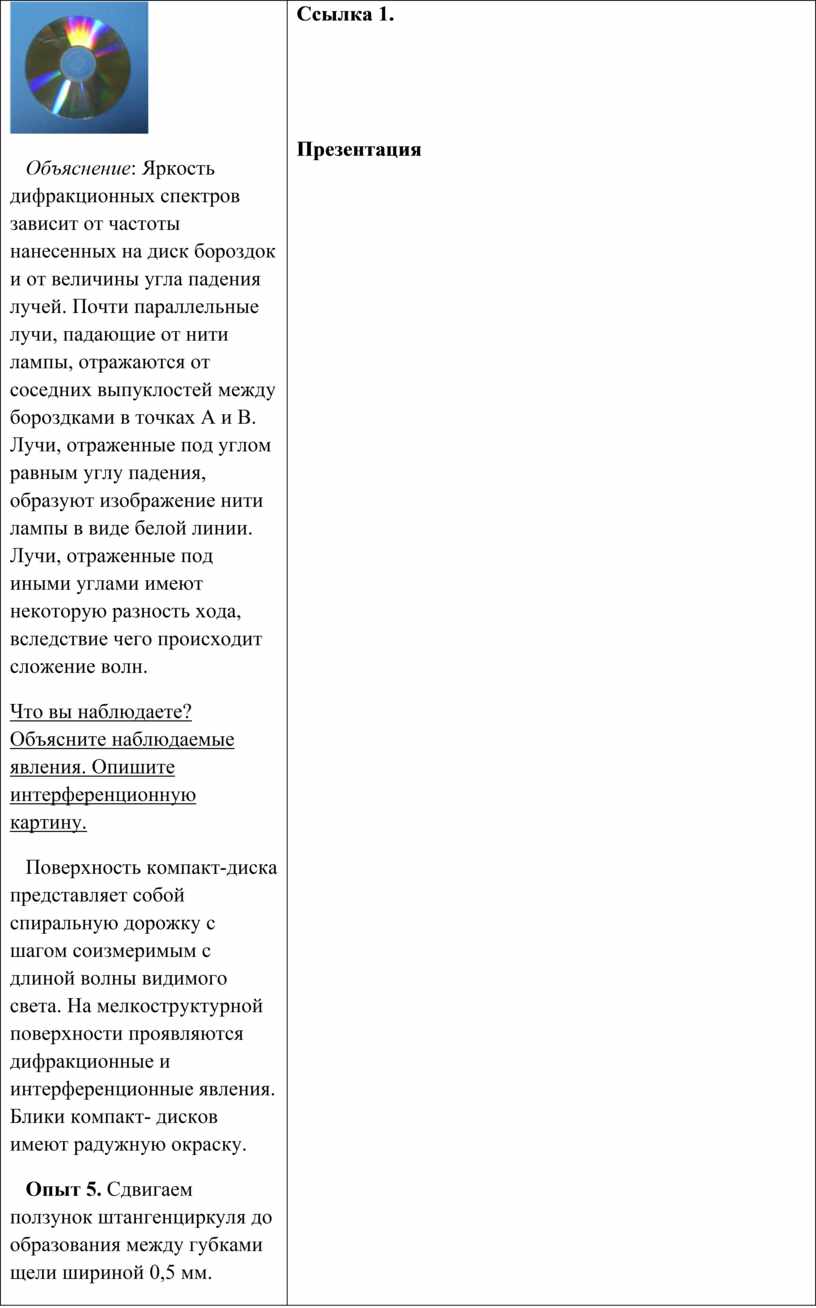

   Опыт 4. Рассмотрите внимательно под разными углами поверхность компакт-диска (на которую производится запись).

   Объяснение: Яркость дифракционных спектров зависит от частоты нанесенных на диск бороздок и от величины угла падения лучей. Почти параллельные лучи, падающие от нити лампы, отражаются от соседних выпуклостей между бороздками в точках А и В. Лучи, отраженные под углом равным углу падения, образуют изображение нити лампы в виде белой линии. Лучи, отраженные под иными углами имеют некоторую разность хода, вследствие чего происходит сложение волн.

Что вы наблюдаете? Объясните наблюдаемые явления. Опишите интерференционную картину.

   Поверхность компакт-диска представляет собой спиральную дорожку с шагом соизмеримым с длиной волны видимого света. На мелкоструктурной поверхности проявляются дифракционные и интерференционные явления. Блики компакт- дисков имеют радужную окраску.

   Опыт 5. Сдвигаем ползунок штангенциркуля до образования между губками щели шириной 0,5 мм.

   Приставляем скошенную часть губок вплотную к глазу (располагая щель вертикально). Сквозь эту щель смотрим на вертикально расположенную нить горящей лампы. Наблюдаем по обе стороны от нити параллельные ей радужные полоски. Изменяем ширину щели в пределах 0,05 – 0,8 мм. При переходе к более узким щелям полосы раздвигаются , становятся шире и образуют различимые спектры. При наблюдении через самую широкую щель полосы очень узки и располагаются близко одна к другой. Зарисуйте в тетрадь увиденную картину. Объясните наблюдаемые явления.

   Опыт 6. Посмотрите сквозь капроновую ткань на нить горящей лампы. Поворачивая ткань вокруг оси, добейтесь четкой дифракционной картины в виде двух скрещенных под прямым углом дифракционных полос.

   Объяснение: В центре креста виден дифракционный максимум белого цвета. При k=0 разность хода волн равна нулю, поэтому центральный максимум получается белого цвета. Крест получается потому, что нити ткани представляют собой две сложенные вместе дифракционные решетки со взаимно перпендикулярными щелями. Появление спектральных цветов объясняется тем, что белый свет состоит из волн различной длины. Дифракционный максимум света для различных волн получается в различных местах.

   Зарисуйте наблюдаемый дифракционный крест. Объясните наблюдаемые явления.

   Запишите вывод. Укажите, в каких из проделанных вами опытов наблюдалось явление интерференции, а в каких дифракции.

Ссылка 1.

Презентация

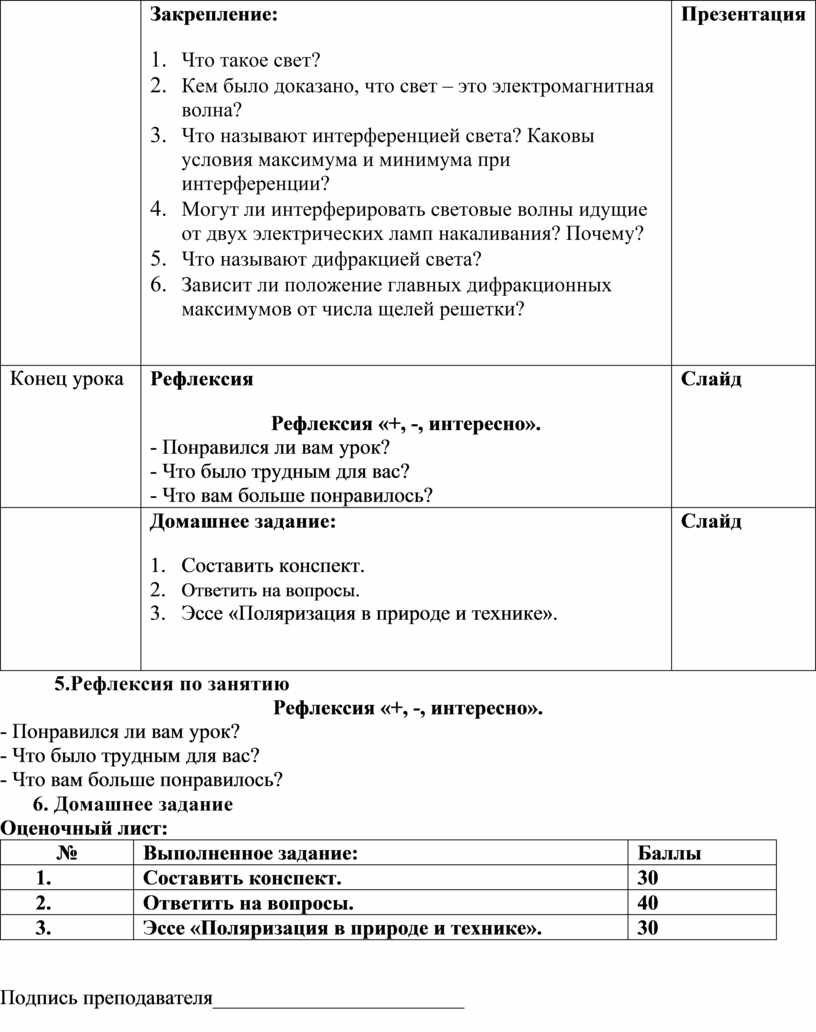

Закрепление:

1.      Что такое свет?

2.      Кем было доказано, что свет – это электромагнитная волна?

3.      Что называют интерференцией света? Каковы условия максимума и минимума при интерференции?

4.      Могут ли интерферировать световые волны идущие от двух электрических ламп накаливания? Почему?

5.      Что называют дифракцией света?

6.      Зависит ли положение главных дифракционных максимумов от числа щелей решетки?

Презентация

Конец урока

Рефлексия

Рефлексия «+, -, интересно».

- Понравился ли вам урок?

- Что было трудным для вас?

- Что вам больше понравилось?

Слайд

Домашнее задание:

1.      Составить конспект.

2.      Ответить на вопросы.

3.      Эссе «Поляризация в природе и технике».

Слайд

№

Выполненное задание:

Баллы

1.

Составить конспект.

30

2.

Ответить на вопросы.

40

3.

Эссе «Поляризация в природе и технике».

30
