КПД источника тока.pptx

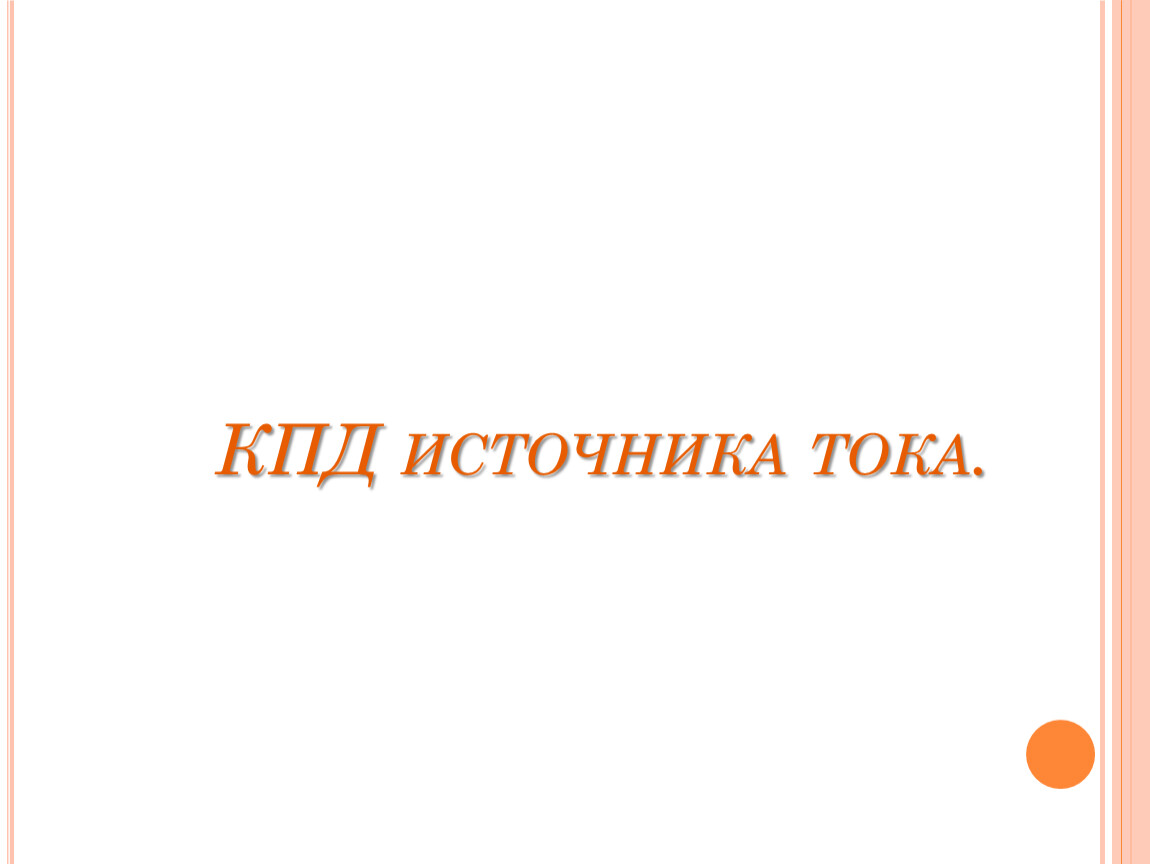

КПД источника тока.
Цели обучения:
10.4.2.7 – применять формулы работы, мощности и КПД источника тока при решении задач

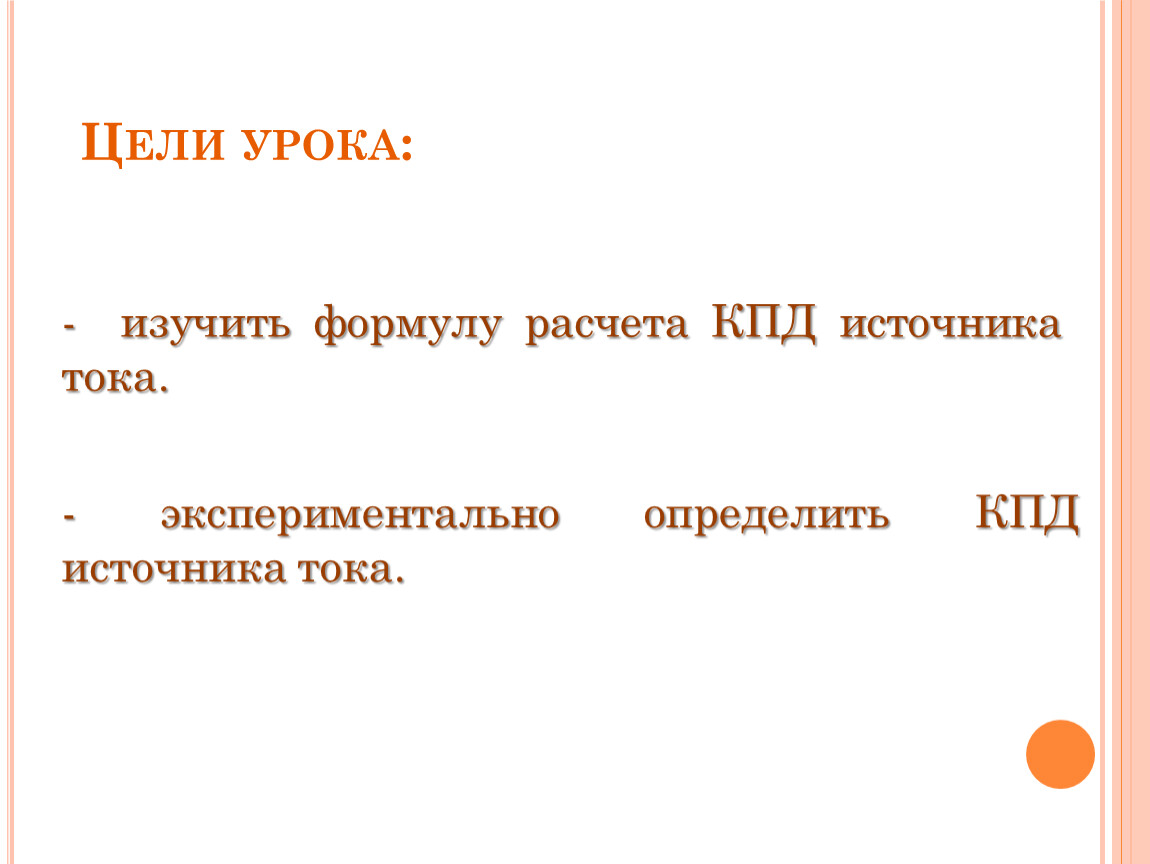

Цели урока:
- изучить формулу расчета КПД источника тока.
- экспериментально определить КПД источника тока.

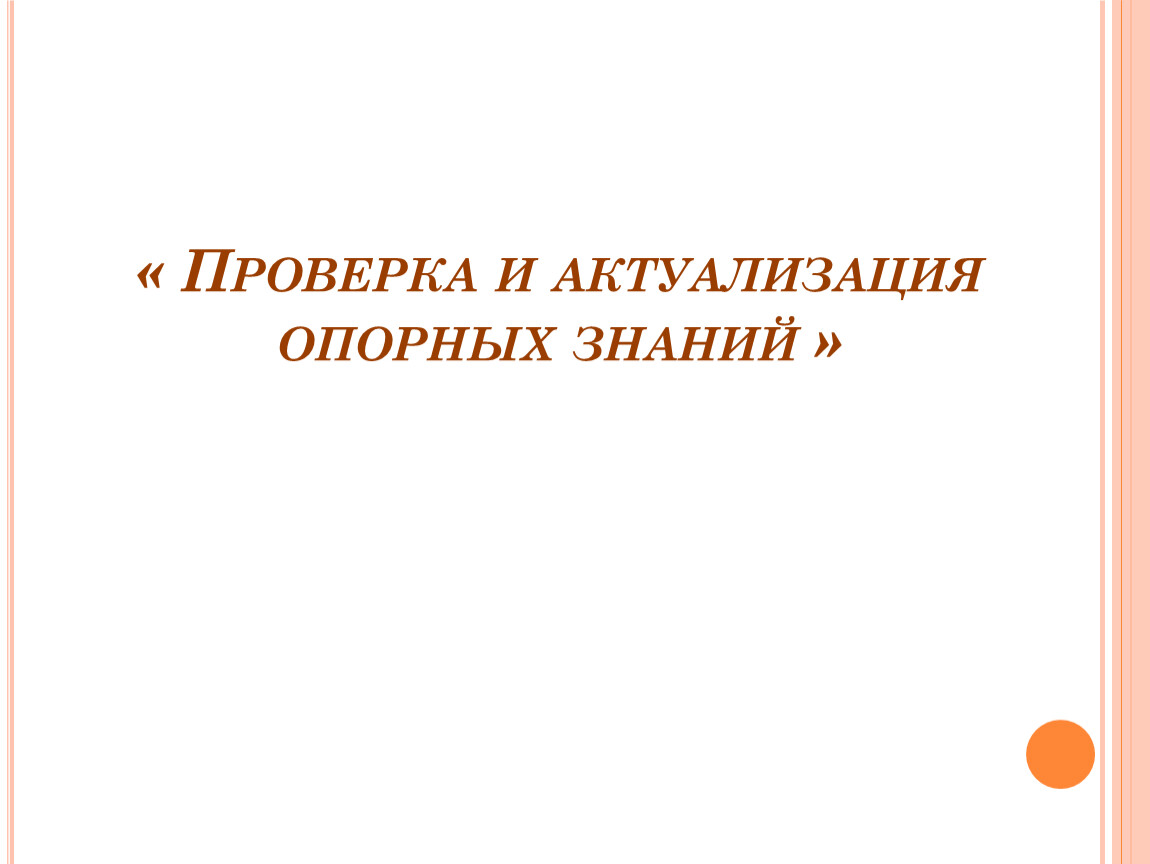

« Проверка и актуализация опорных знаний »
Проверь себя
Величина | Формулы | Единица измерения | Выразить в основных единицах |
Сила тока, I | 𝐼= 𝐸 𝑅+𝑟 | A | |
ЭДС источника, __Е____ |
| В | Кг∙м2/А∙с3 |
Напряжение на зажимах источника, UR |
| | |
Внутреннее сопротивление, r |
|
| Кг∙м2/А2∙с3 |
Вспомнить формулы расчета и единицы измерения величин:
Решение задач
Критерии оценивания | Дескрипторы | Баллы |
ученик | ||
Умениее решать задачи | Правильно записывает условие задачи | 1 |
Анализирует условие задачи и записывает правильную основную формулу для определения велечины | ||
Выражает необходимую величины | ||
Использует дополнительные формулы и выполняет расчеты | ||
Выполняет правильно вычисления | ||
Анализирует верность ответа и записывает ответ |
Решение задач
1.К источнику тока с ЭДС ε=12 В присоединена нагрузка. Напряжение U на клеммах источника стало при этом равным 8 В. Определить КПД источника тока. ( 67%)
2. Источник тока, реостат и амперметр включены последовательно. ЭДС источника 2 В, его внутреннее сопротивление 0,4 Ом. Амперметр показывает силу тока 1 А. С каким КПД работает источник тока? (80%)
3. ЭДС источника тока равна 1,6 В, его внутреннее сопротивление 0,5 Ом. Чему равен КПД источника при силе тока 2,4 А? (75%)
Практическая работа «Определение КПД источника тока»
Цель: Научиться определять КПД источника тока экспериментально.
Ход работы:
1. Соберите цепь, изображенную на рисунке
Практическая работа «Определение КПД источника тока»
2. Перемещаем ползунок реостата на середине и измеряем величины I1 и U1.
I1 = __________________
U1 = ____________________
3. Перемещаем ползунок реостата в другое положение и измеряем величины I2 и U2
I2 = _____________________________
U2 = _____________________________
4. Определим ЭДС источника по формуле
ε=
Практическая работа «Определение КПД источника тока»
5. Рассчитаем КПД источника для показаний напряжения и тока I1 и U1.
Определим =_______
Определим
6. Рассчитаем КПД по формуле

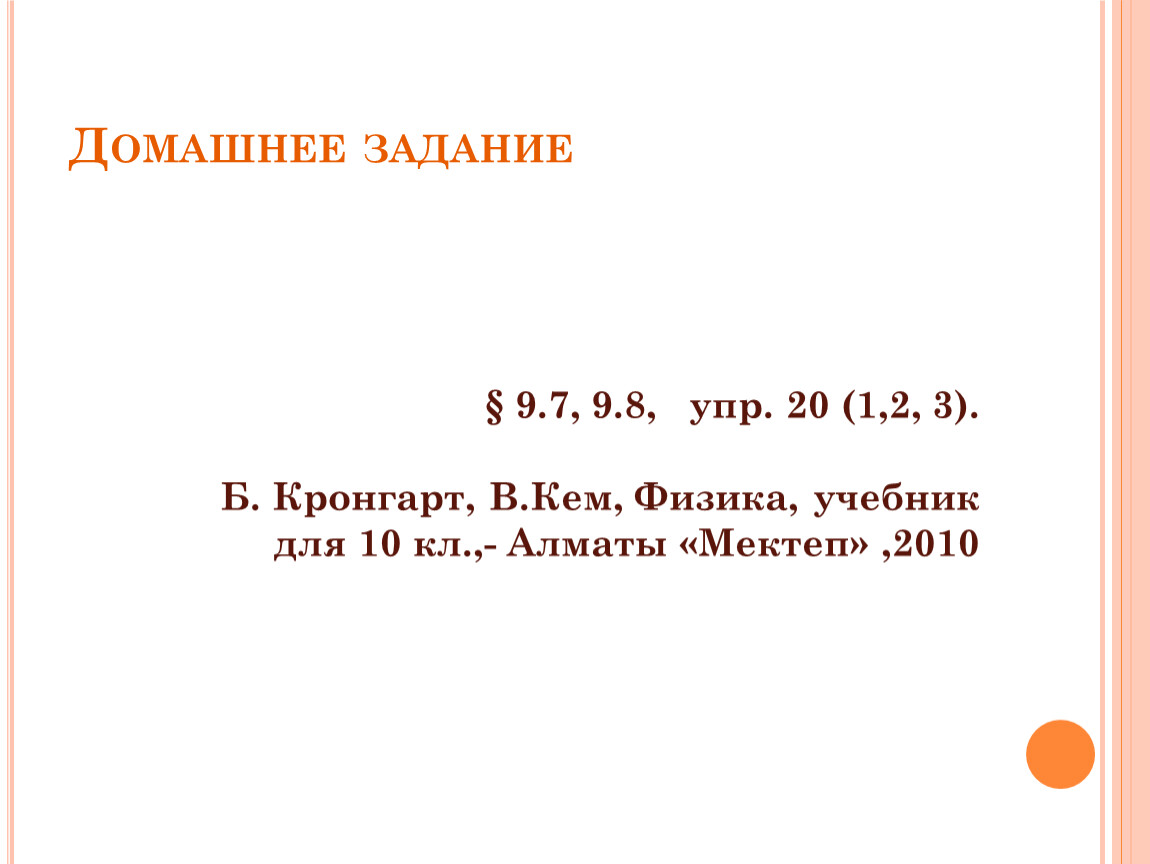

Домашнее задание
§ 9.7, 9.8, упр. 20 (1,2, 3).
Б. Кронгарт, В.Кем, Физика, учебник для 10 кл.,- Алматы «Мектеп» ,2010
