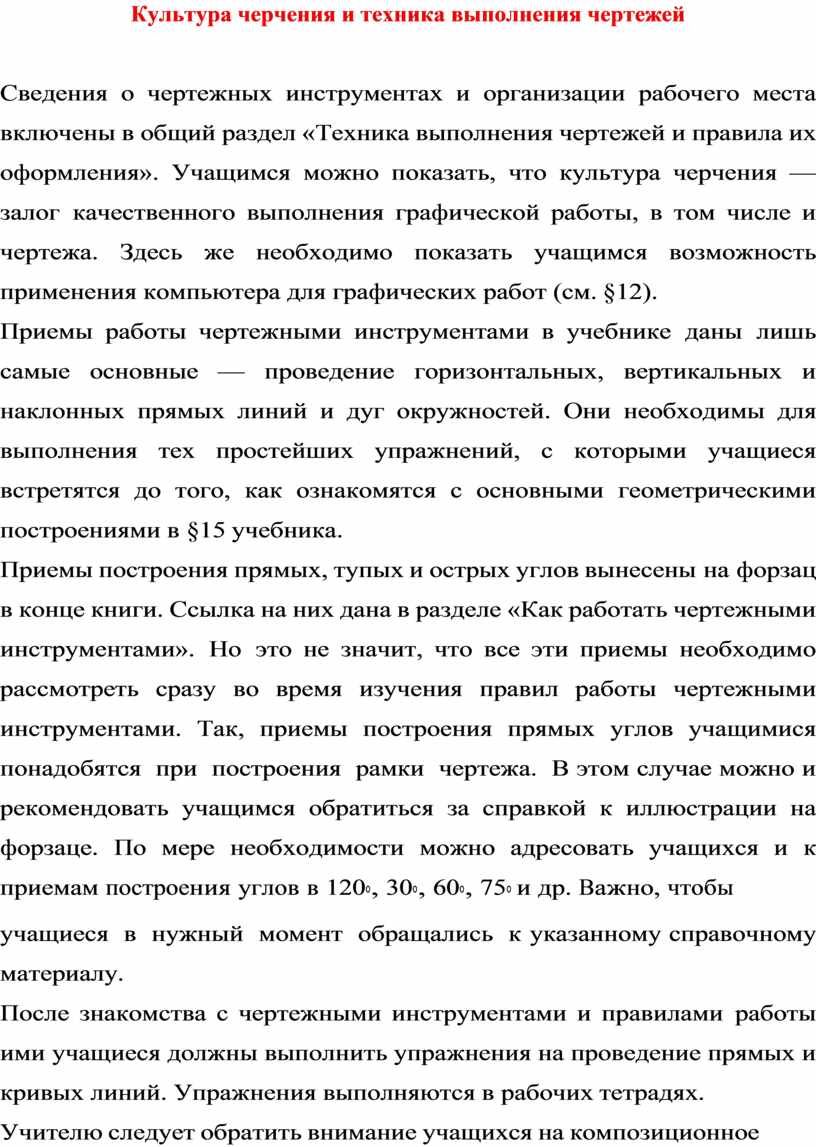

Сведения о чертежных инструментах и организации рабочего места включены в общий раздел «Техника выполнения чертежей и правила их оформления». Учащимся можно показать, что культура черчения — залог качественного выполнения графической работы, в том числе и чертежа. Здесь же необходимо показать учащимся возможность применения компьютера для графических работ (см. §12).

Приемы работы чертежными инструментами в учебнике даны лишь самые основные — проведение горизонтальных, вертикальных и наклонных прямых линий и дуг окружностей. Они необходимы для выполнения тех простейших упражнений, с которыми учащиеся встретятся до того, как ознакомятся с основными геометрическими построениями в §15 учебника.

Приемы построения прямых, тупых и острых углов вынесены на форзац в конце книги. Ссылка на них дана в разделе «Как работать чертежными инструментами». Но это не значит, что все эти приемы необходимо рассмотреть сразу во время изучения правил работы чертежными инструментами. Так, приемы построения прямых углов учащимися понадобятся  при  построения  рамки  чертежа.  В этом случае можно и рекомендовать учащимся обратиться за справкой к иллюстрации на форзаце. По мере необходимости можно адресовать учащихся и к приемам построения углов в 120°, 30°, 60°, 75° и др. Важно, чтобы

учащиеся  в  нужный  момент  обращались  к указанному справочному материалу.

После знакомства с чертежными инструментами и правилами работы ими учащиеся должны выполнить упражнения на проведение прямых и кривых линий. Упражнения выполняются в рабочих тетрадях.

Учителю следует обратить внимание учащихся на композиционное размещение линий на листе бумаги. Целесообразно показать им образец выполнения работы.
