Лекция "Электробезопасность"

ЭЛЕКТРОБЕЗОПАСНОСТЬ

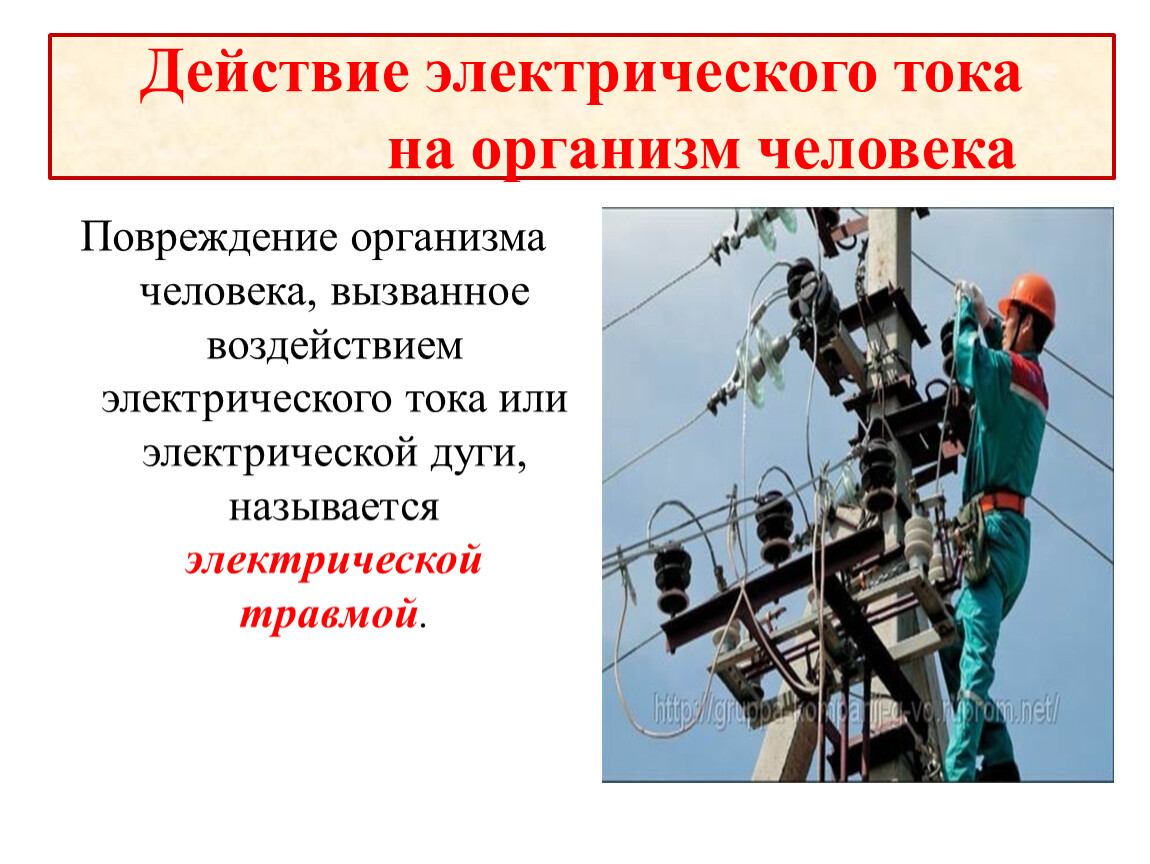

Повреждение организма человека, вызванное воздействием электрического тока или электрической дуги, называется электрической травмой.

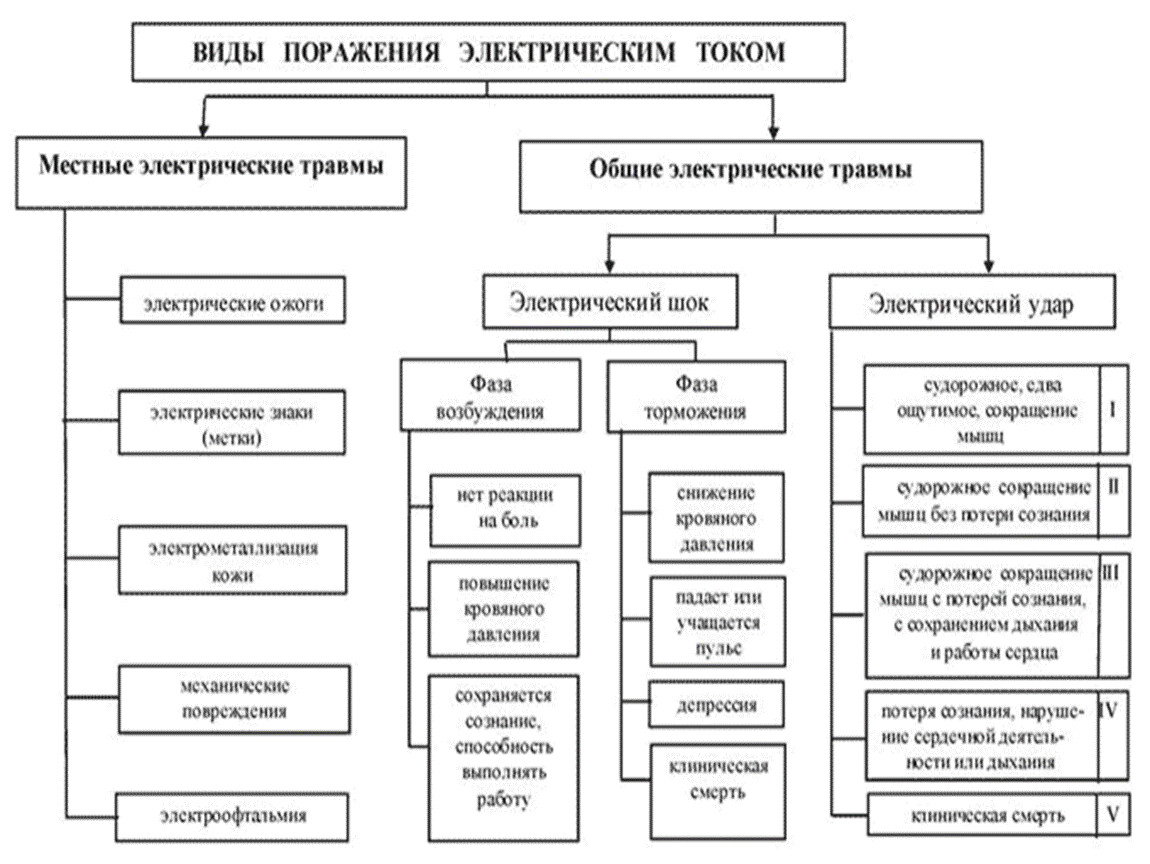

Различают следующие виды электротравм:
ожоги,
знаки на теле,
металлизация кожи,
электрические удары,
поражение глаз
(электроофтальмия),
механические повреждения тела,
электрический шок.

Ожоги причиняют:
электрическая дуга, температура которой достигает нескольких тысяч градусов,
электрический ток при непосредственном контакте тела с токопроводом.

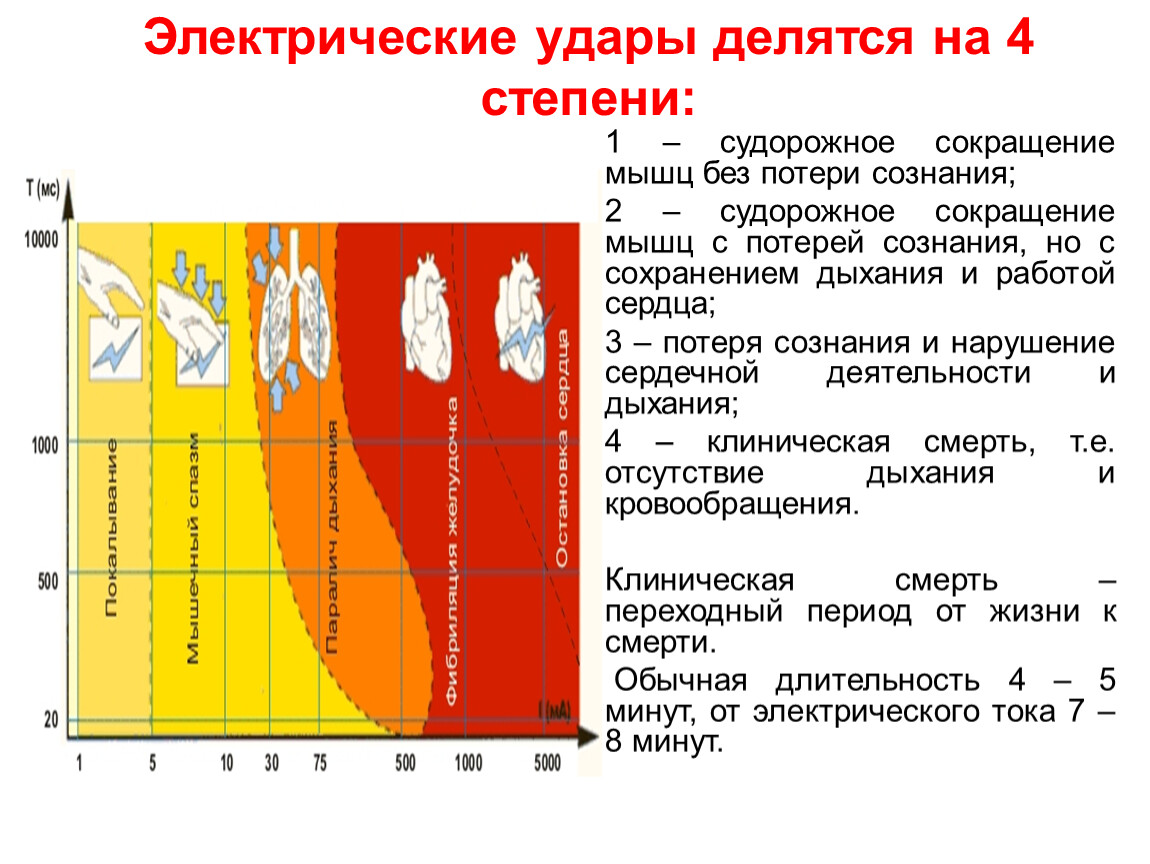

1 – судорожное сокращение мышц без потери сознания;
2 – судорожное сокращение мышц с потерей сознания, но с сохранением дыхания и работой сердца;
3 – потеря сознания и нарушение сердечной деятельности и дыхания;
4 – клиническая смерть, т.е. отсутствие дыхания и кровообращения.

Клиническая смерть – переходный период от жизни к смерти.
Обычная длительность 4 – 5 минут, от электрического тока 7 – 8 минут.

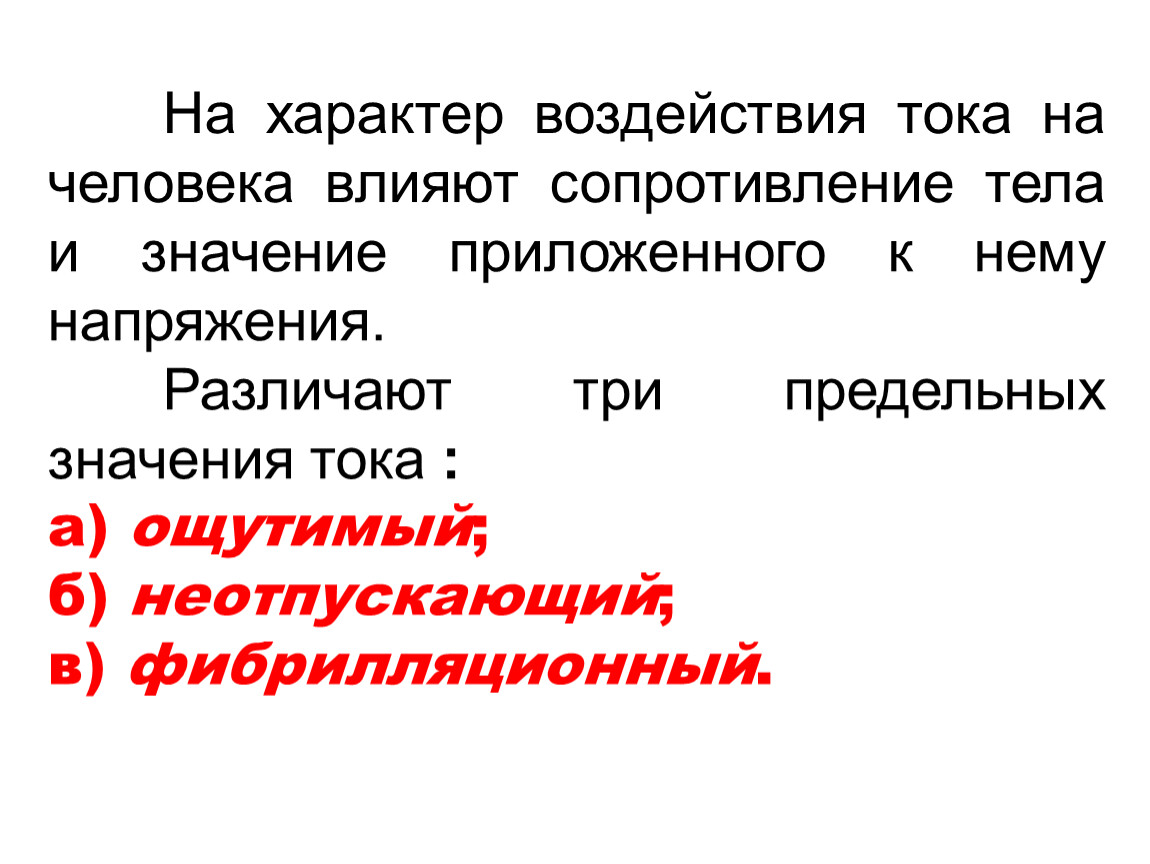

На характер воздействия тока на человека влияют сопротивление тела и значение приложенного к нему напряжения.
Различают три предельных значения тока :
а) ощутимый;
б) неотпускающий;
в) фибрилляционный.

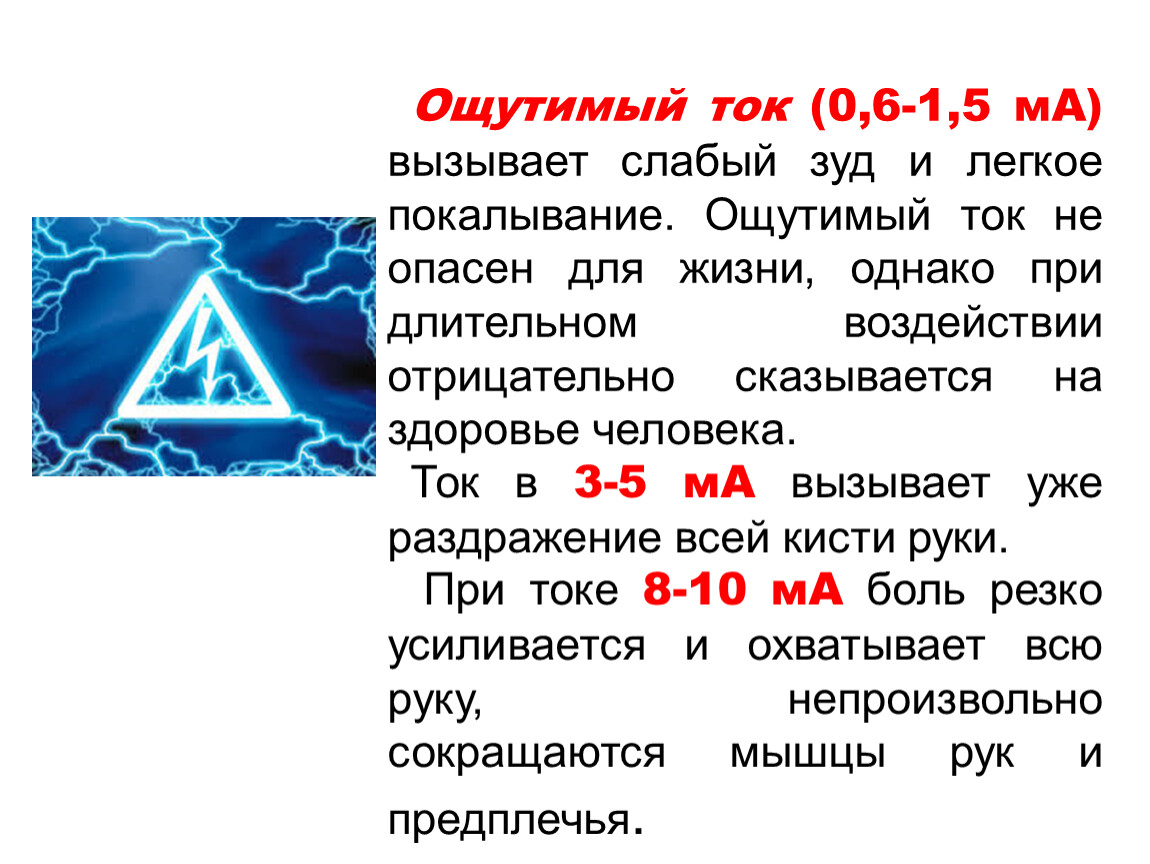

Ощутимый ток (0,6-1,5 мА) вызывает слабый зуд и легкое покалывание. Ощутимый ток не опасен для жизни, однако при длительном воздействии отрицательно сказывается на здоровье человека.
Ток в 3-5 мА вызывает уже раздражение всей кисти руки.
При токе 8-10 мА боль резко усиливается и охватывает всю руку, непроизвольно сокращаются мышцы рук и предплечья.

Неотпускающий ток (10-15 мА) вызывает сильную боль, при этом судороги настолько усиливаются, что пострадавший не может разжать руку, в которой находится токоведущая часть.

Ток в 25-50 (мА) действует не только на мышцы рук, но и на мышцы туловища, при этом происходит сужение кровеносных сосудов и повышение артериального давления, а пострадавший теряет сознание.
Длительное воздействие такого тока может привести к прекращению дыхания и даже к смерти.

Фибрилляционный ток (100 мА и более), протекая по тому же пути, проникает глубоко в грудь, раздражая мышцы сердца.
Такой ток очень опасен:
через 1-2 с после начала его действия начинаются частые сокращения волокон сердечной мышцы (фибрилл), прекращается движение крови в сосудах и наступает смерть.

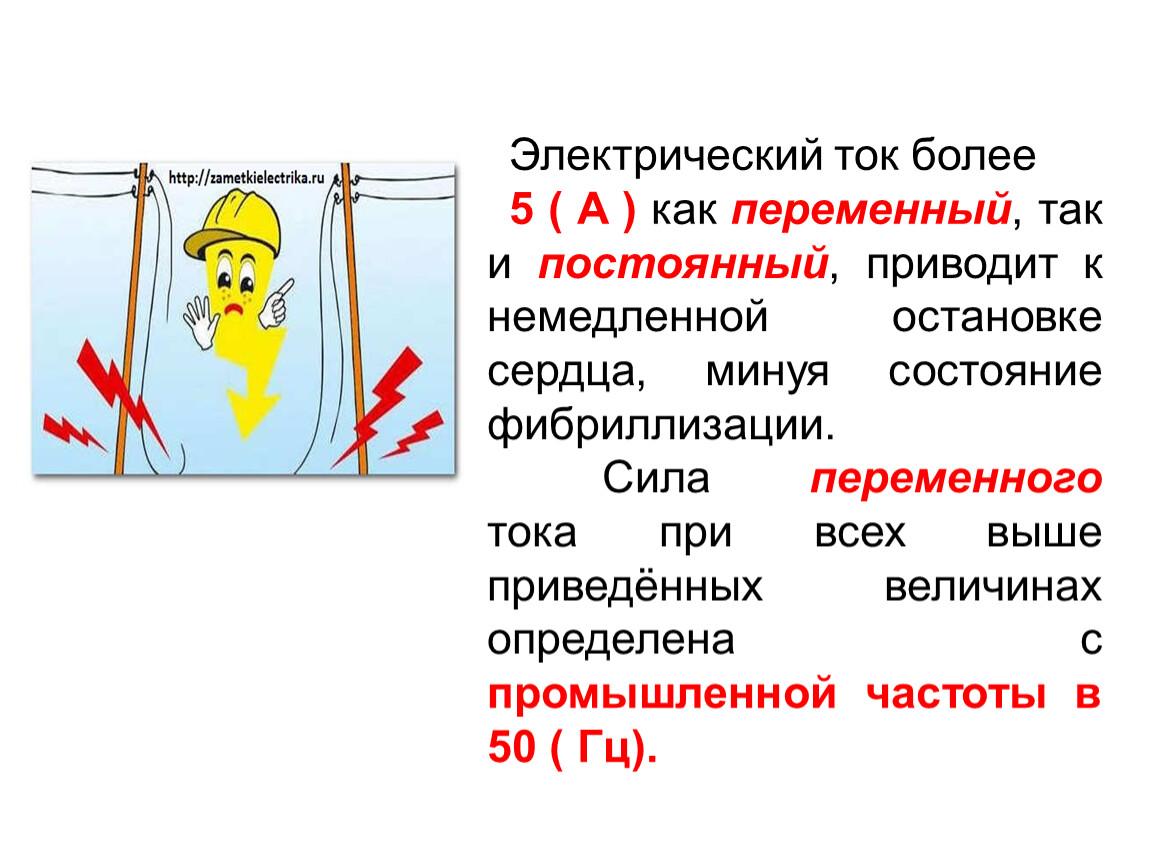

Электрический ток более
5 ( А ) как переменный, так и постоянный, приводит к немедленной остановке сердца, минуя состояние фибриллизации.
Сила переменного тока при всех выше приведённых величинах определена с промышленной частоты в 50 ( Гц).

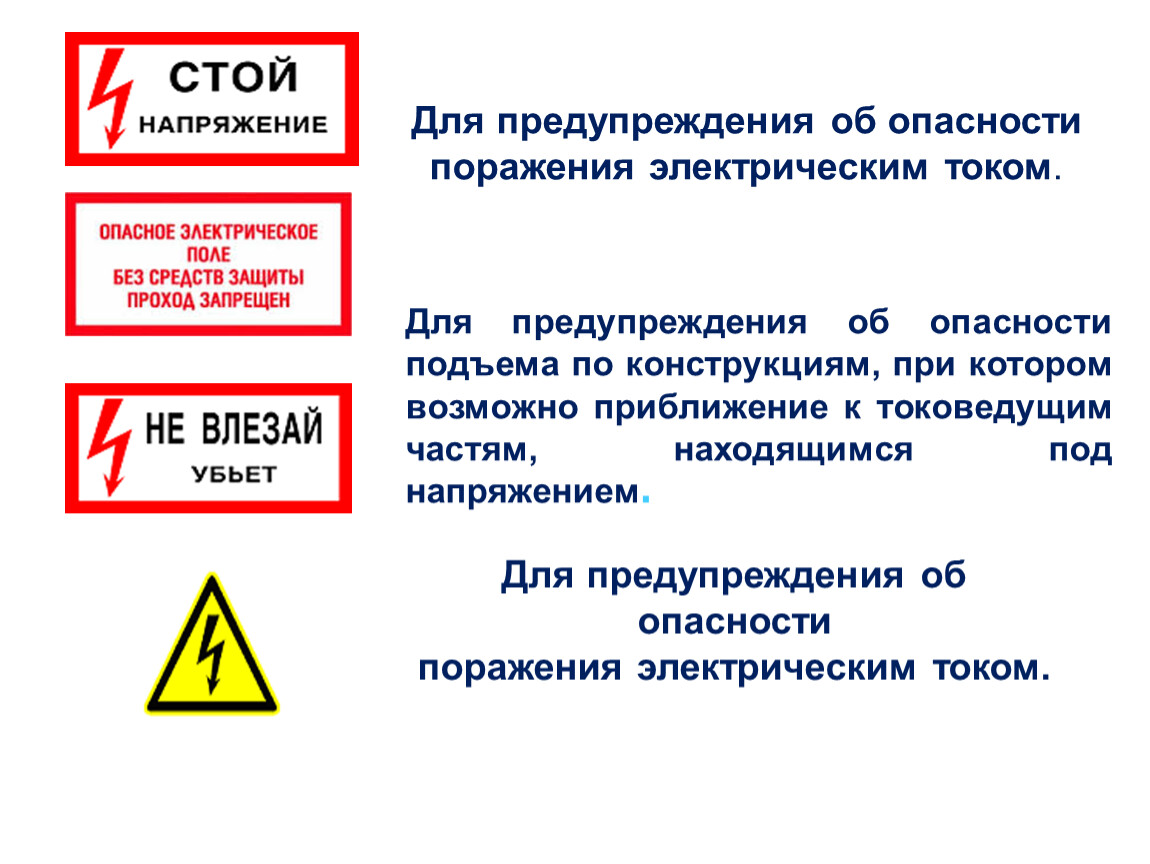

Для предупреждения об опасности
поражения электрическим током.

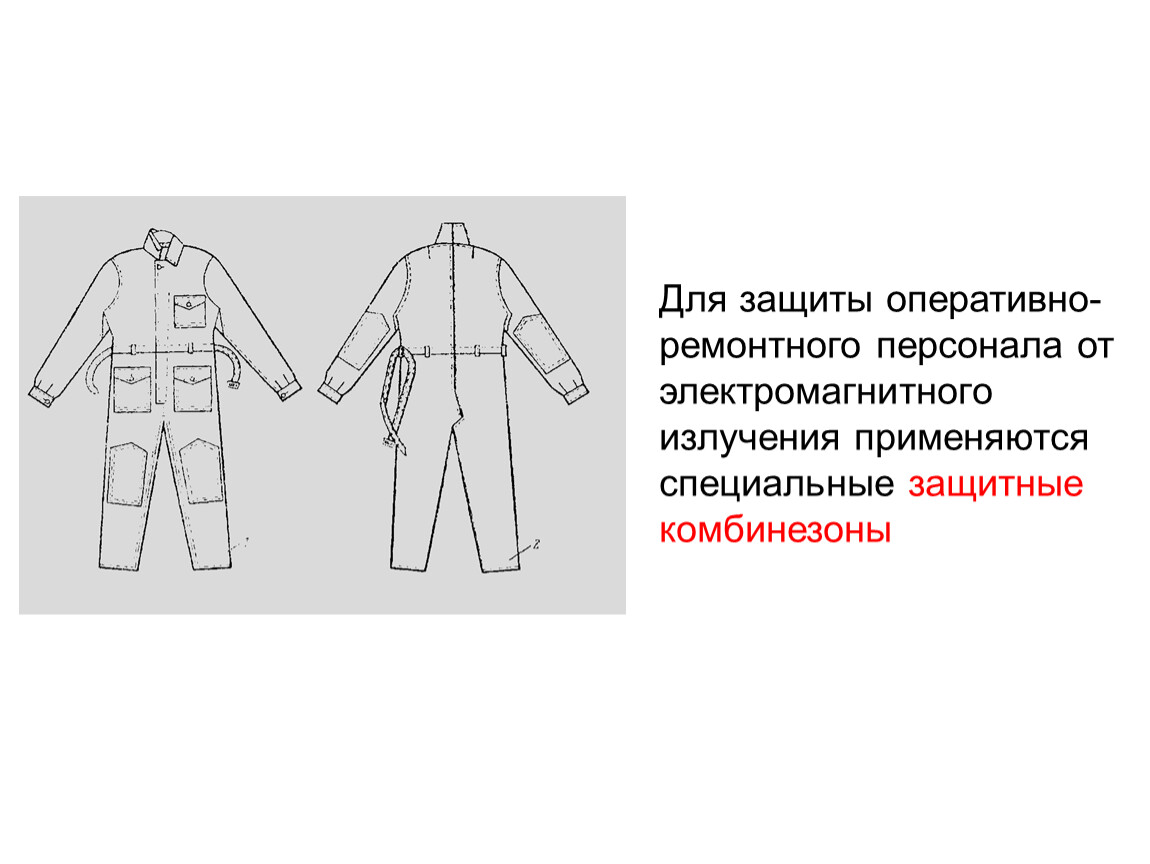

Для защиты оперативно-ремонтного персонала от электромагнитного излучения применяются специальные защитные комбинезоны

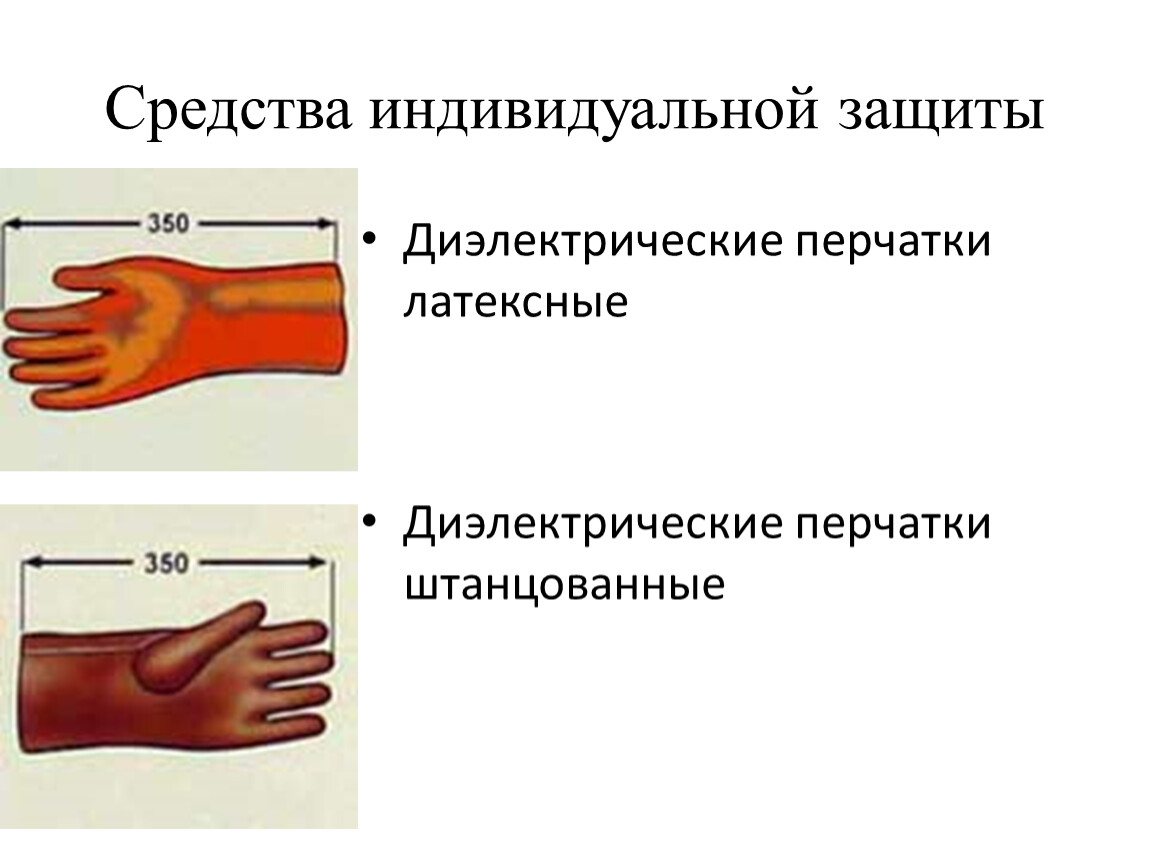

Средства индивидуальной защиты

Диэлектрические перчатки латексные


Диэлектрические перчатки штанцованные

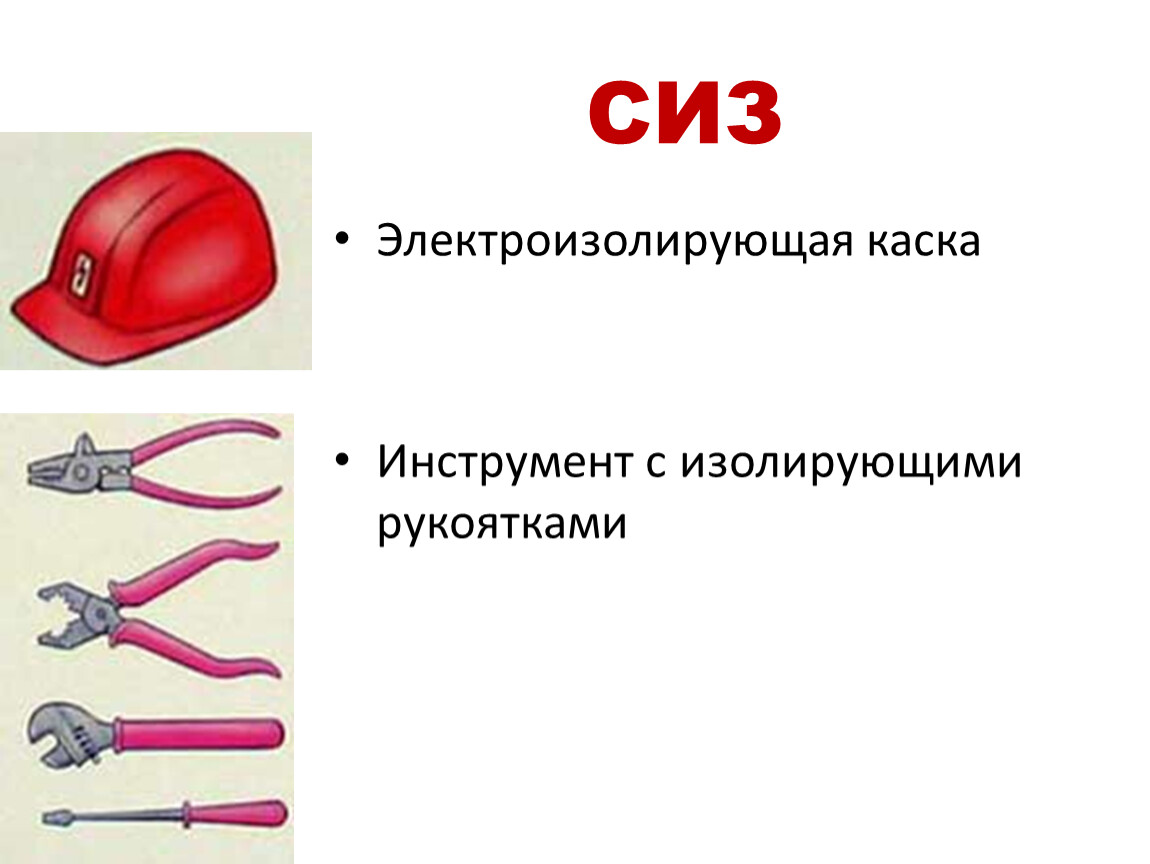

СИЗ

Электроизолирующая каска


Инструмент с изолирующими рукоятками

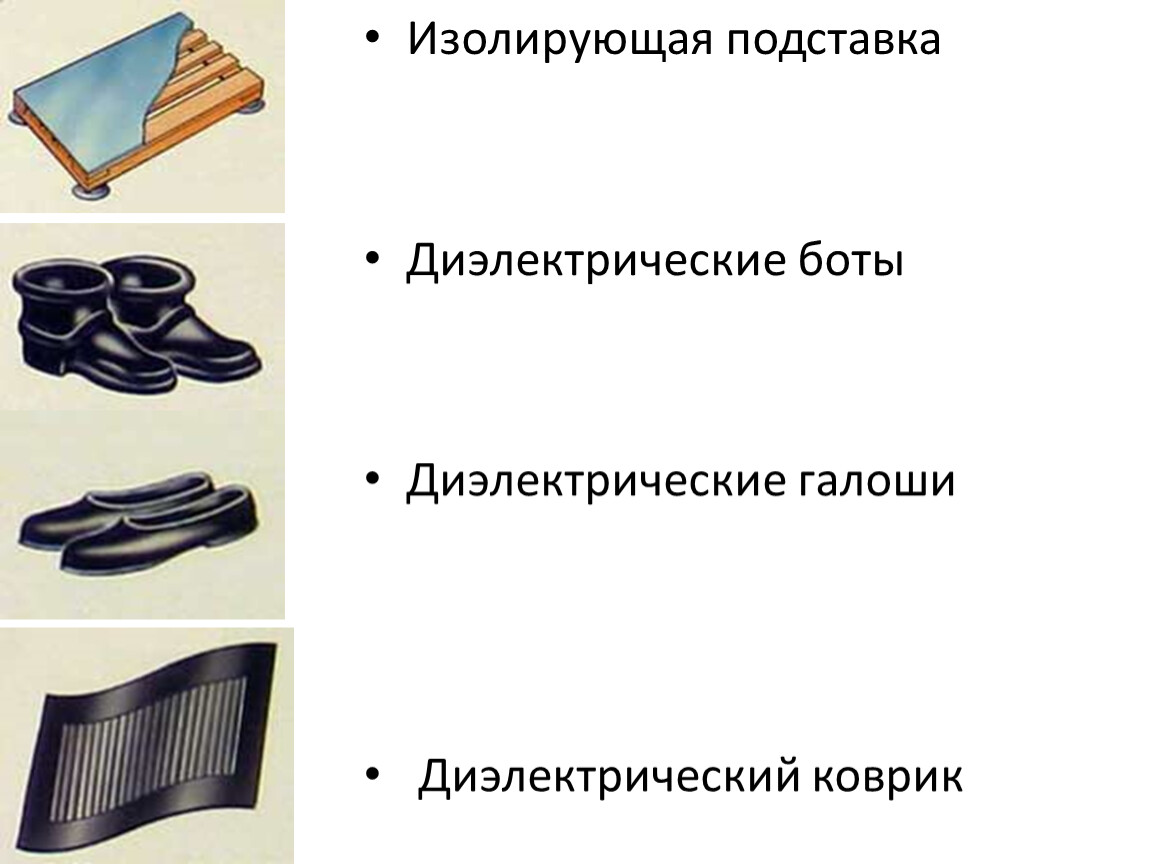

Изолирующая подставка


Диэлектрические боты


Диэлектрические галоши



Диэлектрический коврик

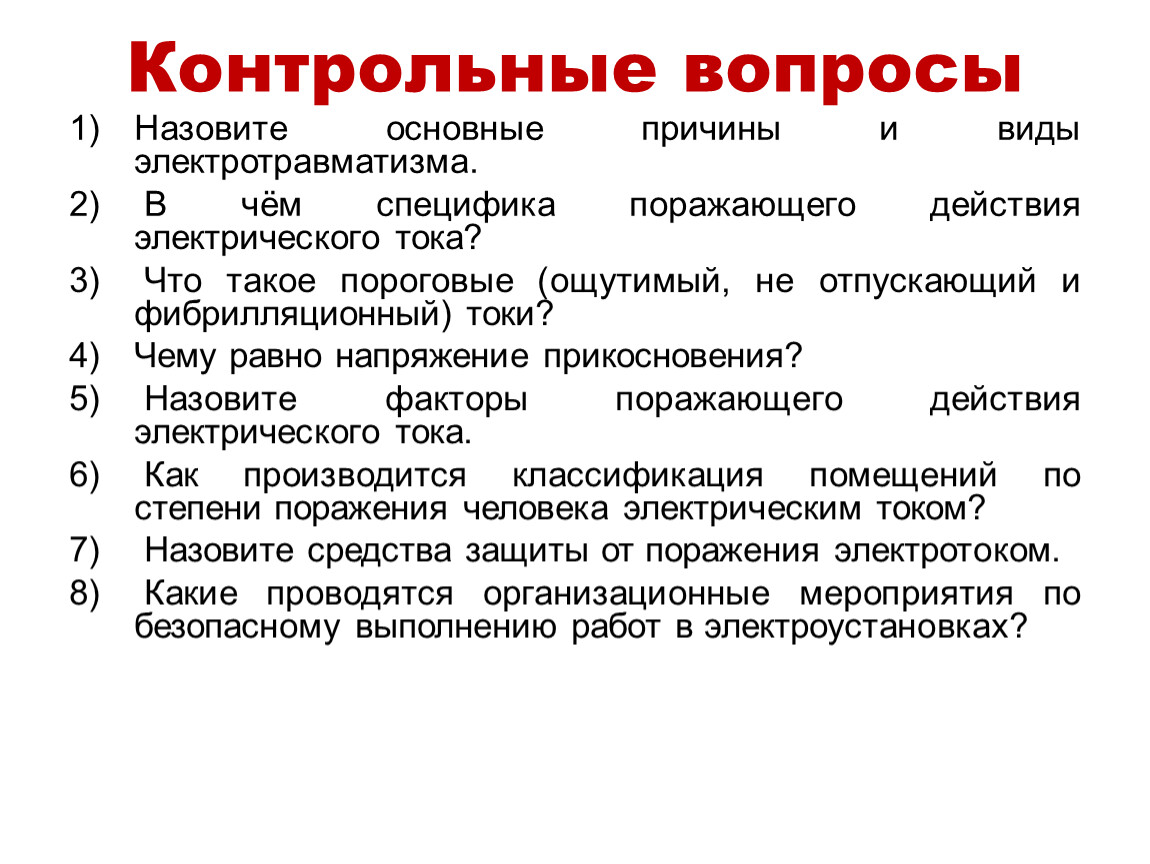

Контрольные вопросы

Назовите основные причины и виды электротравматизма.
В чём специфика поражающего действия электрического тока?
Что такое пороговые (ощутимый, не отпускающий и фибрилляционный) токи?
Чему равно напряжение прикосновения?

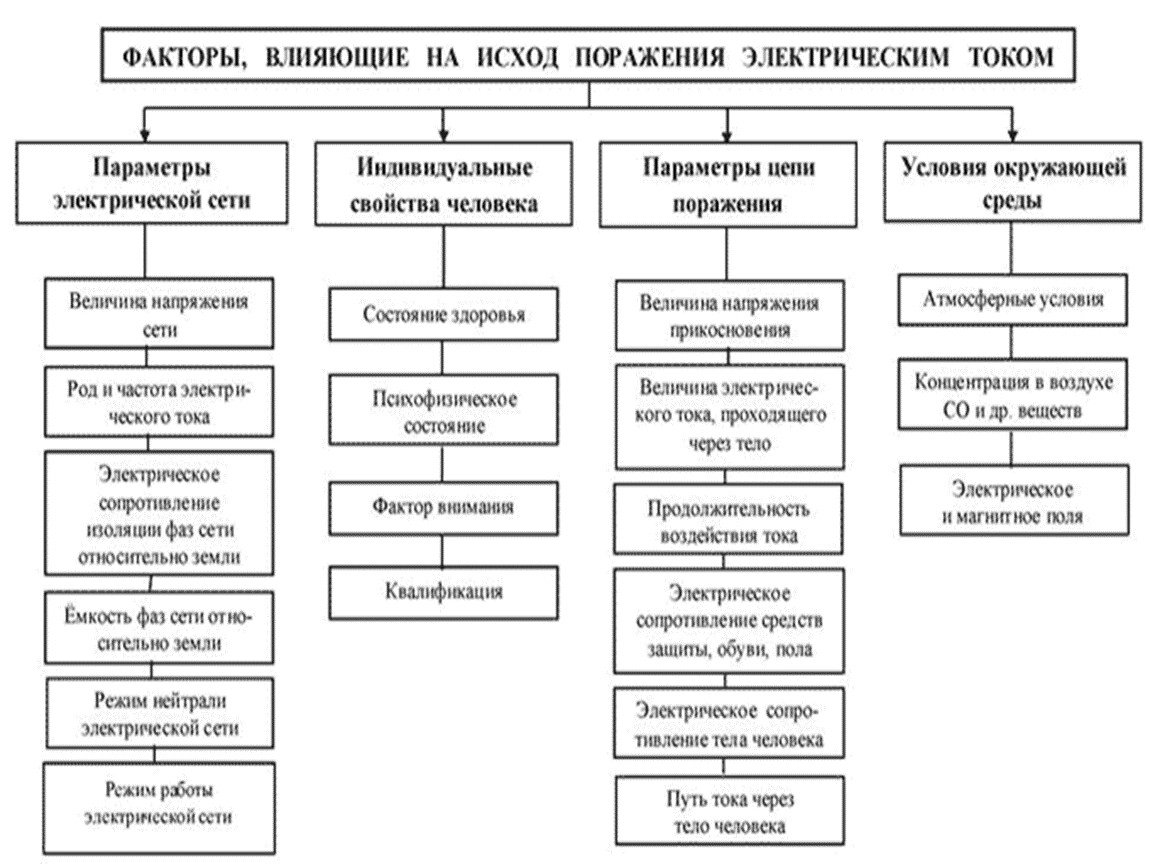

Назовите факторы поражающего действия электрического тока.
Как производится классификация помещений по степени поражения человека электрическим током?

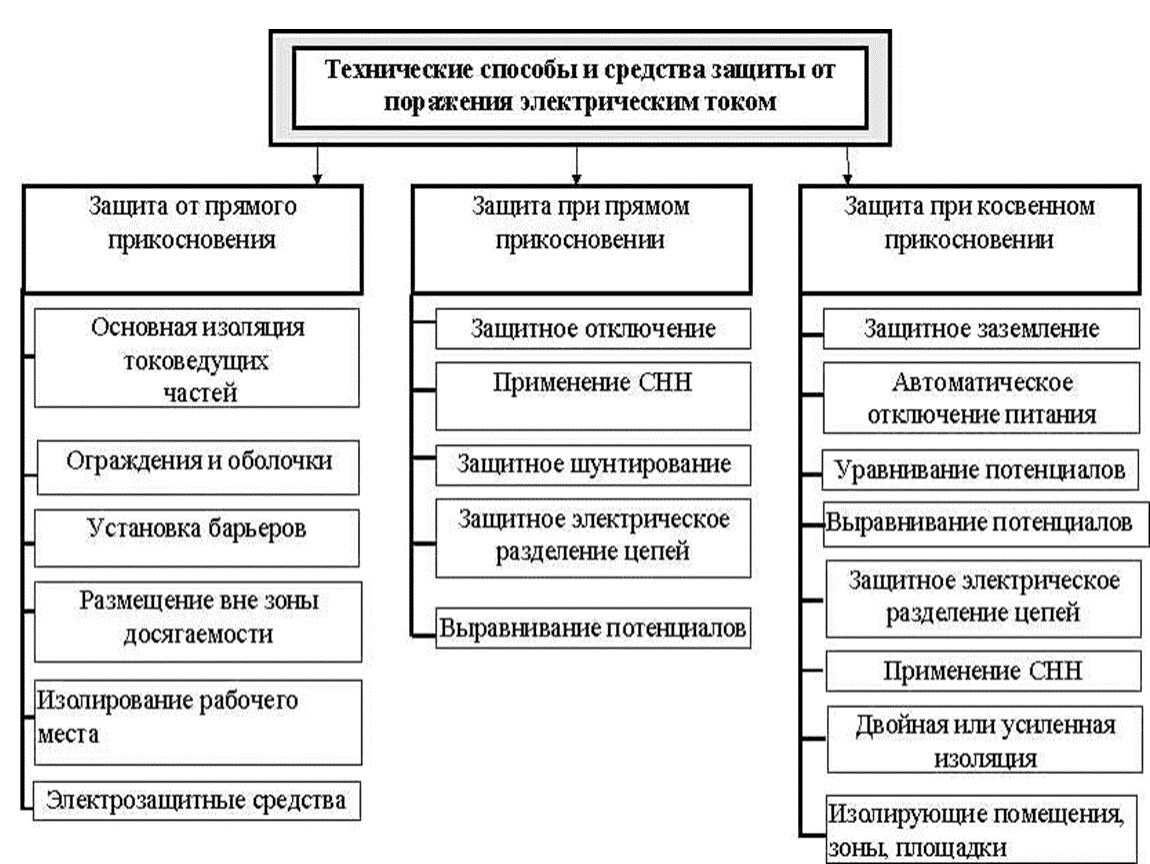

Назовите средства защиты от поражения электротоком.
Какие проводятся организационные мероприятия по безопасному выполнению работ в электроустановках?
