Мастер класс 123D Design. Использование чертежа как основы трех мерных объектов

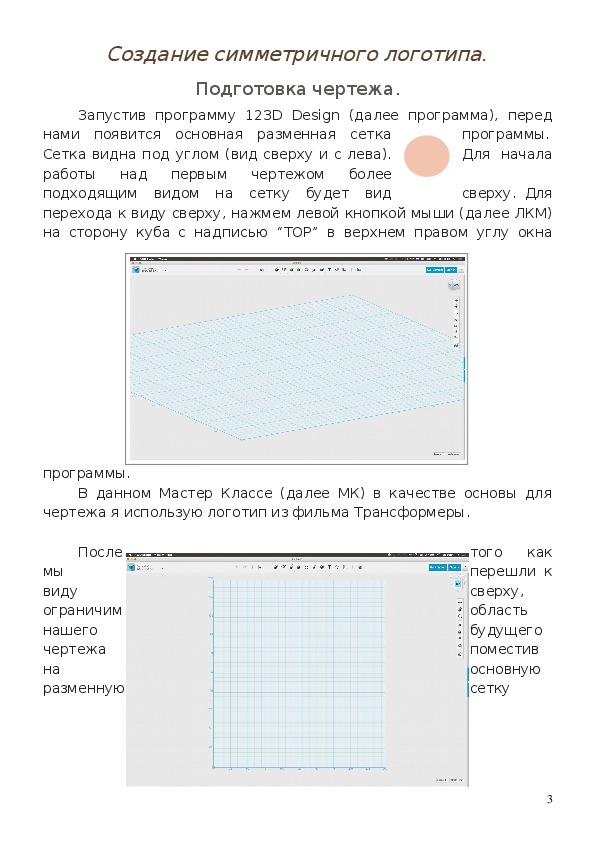

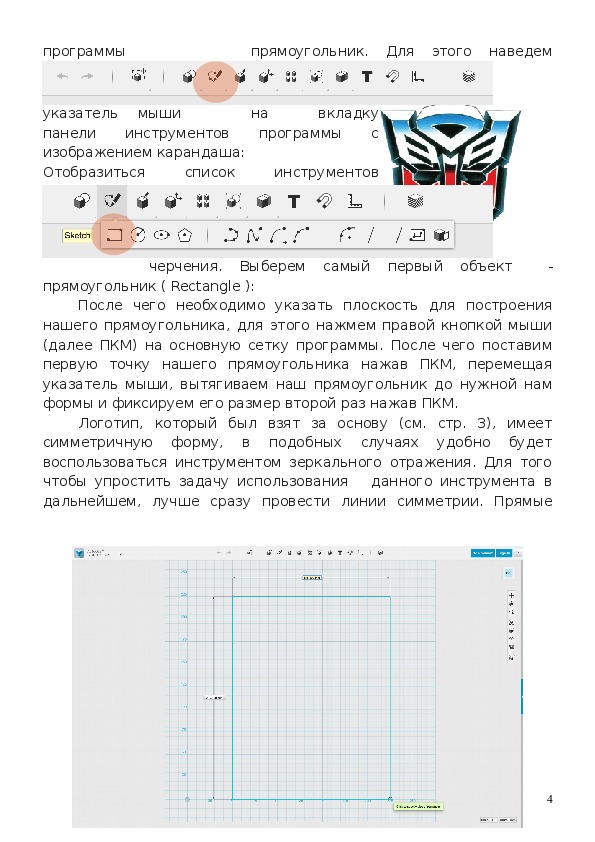

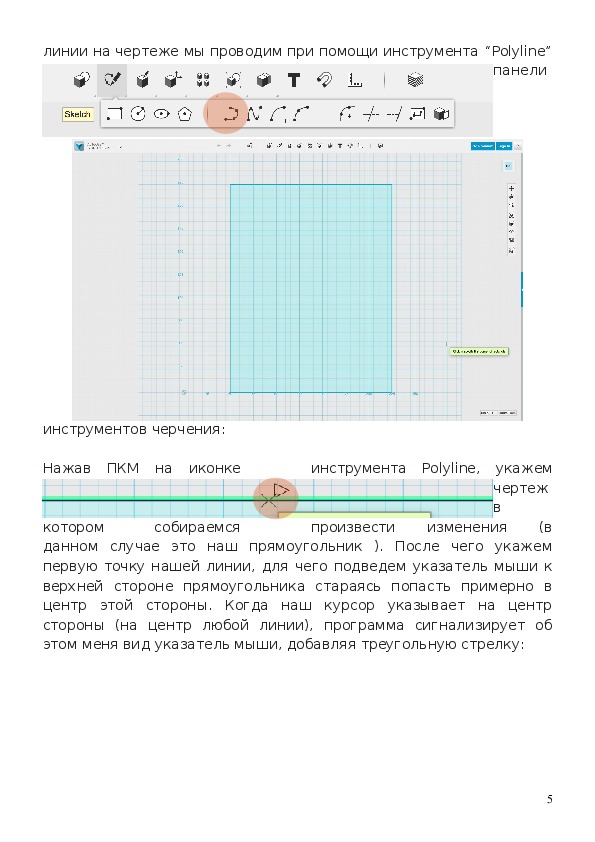

Мастер класс 123D Design. Использование чертежа как основы трех мерных объектов.Использование чертежа в 123D Design. 2Создание симметричного логотипа. Подготовка чертежа. Запустив программу 123D Design (далее программа), перед программы. Для начала нами появится основная разменная сетка Сетка видна под углом (вид сверху и с лева). работы над первым чертежом более подходящим видом на сетку будет вид сверху. Для перехода к виду сверху, нажмем левой кнопкой мыши (далее ЛКМ) на сторону куба с надписью “TOP” в верхнем правом углу окна программы. В данном Мастер Классе (далее МК) в качестве основы для чертежа я использую логотип из фильма Трансформеры. После мы виду ограничим нашего чертежа на разменную того как перешли к сверху, область будущего поместив основную сетку 3программы прямоугольник. Для этого наведем указатель мыши вкладку панели инструментов программы с изображением карандаша: Отобразиться список инструментов на черчения. Выберем самый первый объект - прямоугольник ( Rectangle ): После чего необходимо указать плоскость для построения нашего прямоугольника, для этого нажмем правой кнопкой мыши (далее ПКМ) на основную сетку программы. После чего поставим первую точку нашего прямоугольника нажав ПКМ, перемещая указатель мыши, вытягиваем наш прямоугольник до нужной нам формы и фиксируем его размер второй раз нажав ПКМ. Логотип, который был взят за основу (см. стр. 3), имеет симметричную форму, в подобных случаях удобно будет воспользоваться инструментом зеркального отражения. Для того чтобы упростить задачу использования данного инструмента в дальнейшем, лучше сразу провести линии симметрии. Прямые 4линии на чертеже мы проводим при помощи инструмента “Polyline” панели инструментов черчения: Нажав ПКМ на иконке собираемся инструмента Polyline, укажем чертеж в произвести изменения котором (в данном случае это наш прямоугольник ). После чего укажем первую точку нашей линии, для чего подведем указатель мыши к верхней стороне прямоугольника стараясь попасть примерно в центр этой стороны. Когда наш курсор указывает на центр стороны (на центр любой линии), программа сигнализирует об этом меня вид указатель мыши, добавляя треугольную стрелку: 5Попав в середину стороны, поставим первую точку линии нажав ПКМ. После чего ведем указатель мыши к противоположной стороне прямоугольника и находим её центр. Таким образом проводим вертикальную и горизонтальную линии симметрии. Для выхода из режима редактирования чертежа нажмем на появившуюся галочку. 6Построение чертежа. Для этого, мысленно разделим наш логотип (стр. 3) на 4-е Теперь когда у нас есть наша прямоугольная заготовка, можно смело переходить к построению выбранного логотипа. части, после чего, при помощи уже знакомого нам инструмента Polyline, приступим к построению любой из них. на Нарисовав первый прямоугольник я сразу копирую его зеркальным отражением противоположный прямоугольник чертежа. Для этого выберем при помощи ПКМ любую линию из числа тех что мы собираемся отражать и наведем курсор мыши на появившийся значок шестеренки. Из выпадающего списка выберем инструмент “Mirror” ( зеркало ). Выбрав инструмент мы увидим меню из дух пунктов, один из которых ( затемненный ) активен. При активном пункте меню “Sketch Entities” (Элементы чертежа) выберем все линии нашего прямоугольника, подлежащие копированию. После чего нажмем ПКМ на второй пункт меню “Mirror Line” (Линия зеркала), для того чтобы указать линию, относительно которой мы 7прямоугольника собираемся отразить содержимое первого на противоположную сторону. Линией в данном случае будет наша, проведенная в начале, вертикальная симметрии. В зеркальное отражение, часть логотипа почти готова результате получим и наша нашего зеркала линия нижняя 8Аналогичным образом построим верхнюю часть логотипа, используя только прямые линии. 9А для построения дуг в верхней части логотипа воспользуемся инструментом Spline, выбрав его на панели инструментов черчения и последовательно указав первую, среднюю и последнюю точки дуги. 10Получившийся чертеж лучше очистить от всех оставшихся вспомогательных линий, сделать это можно выбрав на панели инструментов чертежа инструмент `’Trim” после чего кликнуть ПКМ на наш чертеж и последовательно наводя на лишние линии, стереть их. 11На данном этапе наш чертеж готов для создания из него трехмерной модели. Получение трехмерной формы. Для получения трёхмерной формы воспользуемся инструментом Extrude. Выберем ПКМ любую закрытую нашего чертежа. Наведем область указателем мыши на появившуюся шестеренки, и выберем инструмент иконку Extrude. В появившемся меню укажем значение в 40 мм. Далее зажав клавишу CTRL выделяем все оставшиеся замкнутые области подлежащие “вытягиванию”. Наша модель готова. 12
