Бюджетное профессиональное образовательное учреждение Вологодской области

«Череповецкий строительный колледж

имени А.А.Лепехина»







Методические рекомендации по организации практической работы студентов по дисциплине «Технология стекольных работ»,

для профессии

08.01.07 «Мастер столярно-плотничных и паркетных работ»







Конструкция оконного блока со стеклопакетом

















Федотова Светлана Валерьевна,
преподаватель специальных дисциплин
БПОУ ВО «ЧСК им. А.А. Лепехина»













г.Череповец

Данные методические рекомендации предназначены для ознакомления студентов, обучающихся по специальности 08.01.05 «Мастер столярно-плотничных и паркетных работ», с конструкцией оконного блока со стеклопакетом.

Методические указания подготовлены исключительно в учебных целях.



Ход работы

Оконные блоки со стеклопакетом

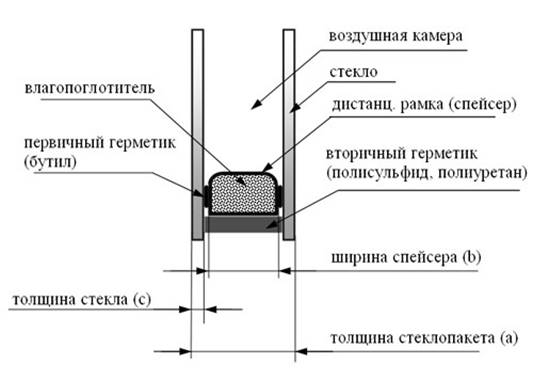

Стеклопакет — это герметичное изделие, состоящее из нескольких листов стекла, соединенных по периметру металлической рамкой (обоймой). Замкнутые полости между стеклами заполнены осушенным воздухом.

Стеклопакет имеет более высокие теплотехнические характеристики по сравнению с обычным двойным остеклением. Его использование проще при эксплуатации ввиду герметичности (не будет необходимости мыть внутренние полости между стеклами, в них не скапливается пыль). Сегодня стеклопакеты используют достаточно широко, их установка выполняется в любые виды оконных блоков: деревянные, пластиковые, алюминиевые.

При выборе оконного блока со стеклопакетом решающими факторами должны быть:

·                     толщина коробки (рекомендуется не менее 68 мм);

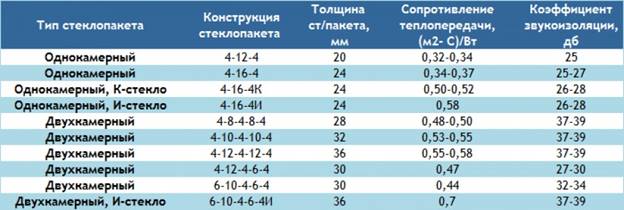

·                     толщина стеклопакета (рекомендуется не менее 26 мм).

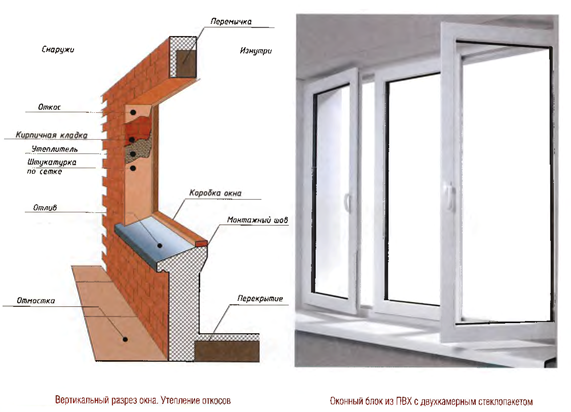

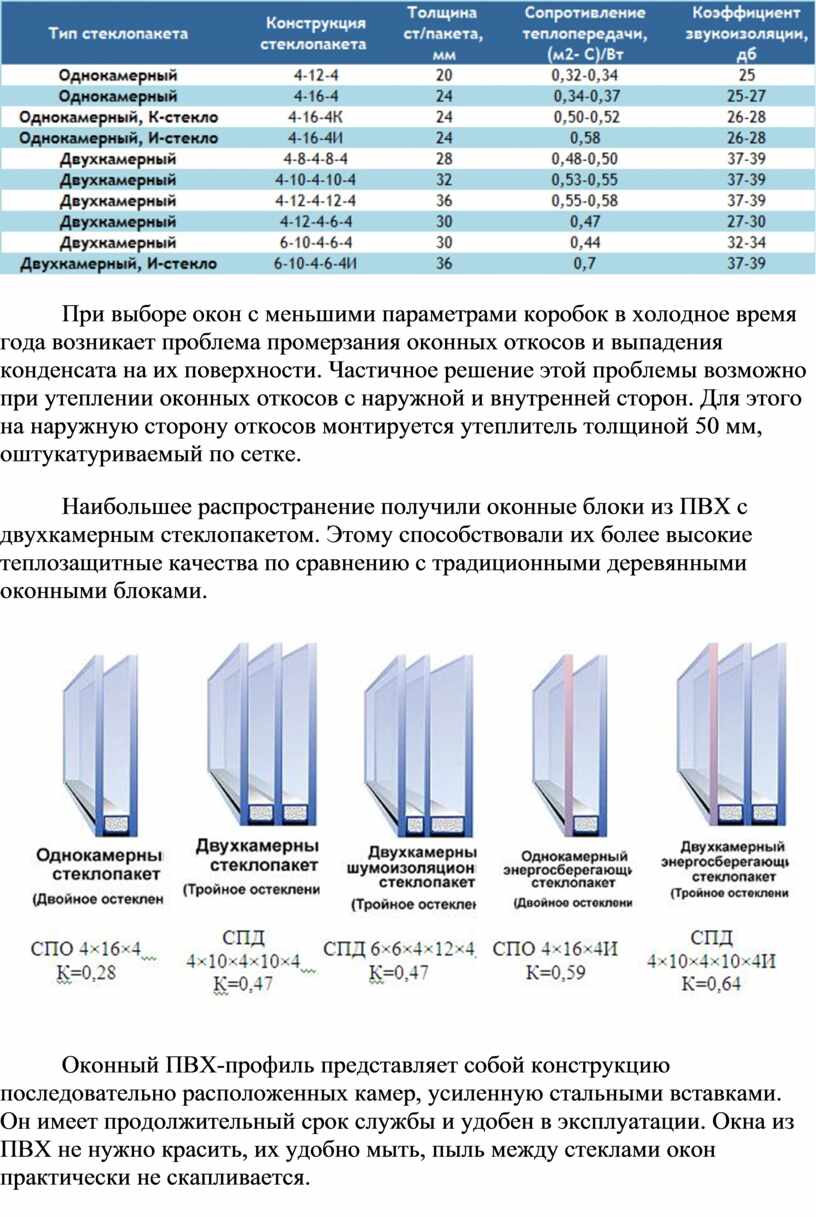

При выборе окон с меньшими параметрами коробок в холодное время года возникает проблема промерзания оконных откосов и выпадения конденсата на их поверхности. Частичное решение этой проблемы возможно при утеплении оконных откосов с наружной и внутренней сторон. Для этого на наружную сторону откосов монтируется утеплитель толщиной 50 мм, оштукатуриваемый по сетке.

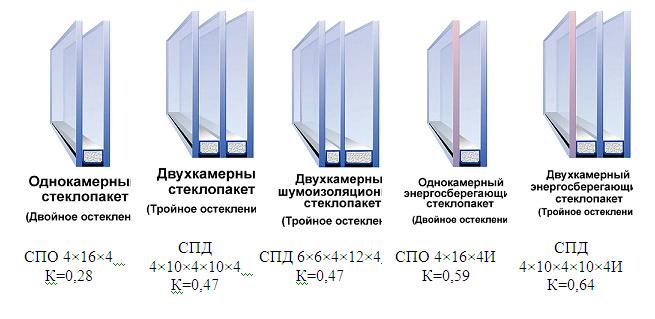

Наибольшее распространение получили оконные блоки из ПВХ с двухкамерным стеклопакетом. Этому способствовали их более высокие теплозащитные качества по сравнению с традиционными деревянными оконными блоками.

Оконный ПВХ-профиль представляет собой конструкцию последовательно расположенных камер, усиленную стальными вставками. Он имеет продолжительный срок службы и удобен в эксплуатации. Окна из ПВХ не нужно красить, их удобно мыть, пыль между стеклами окон практически не скапливается.

Оконные блоки из ПВХ устанавливаются в любые виды стен с помощью монтажной пены и анкерных болтов.

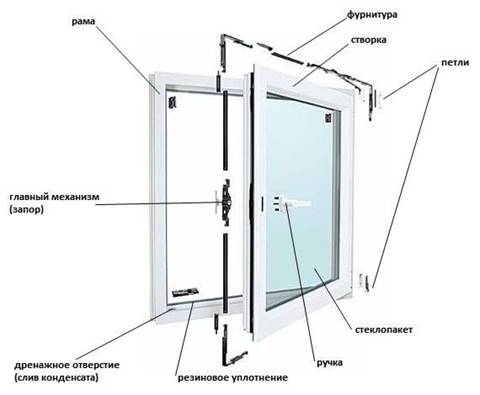

Допускается использование окон с откидным и поворотно-откидным открыванием створок.

Оконные блоки со стеклопакетом независимо от материала изготовления (деревянные, алюминиевые, ПВХ) выполняются одинарной конструкции.

Оконные блоки с двухкамерным стеклопакетом монтируют, соблюдая следующие условия:

·                     эксплуатационные характеристики обеспечивает центральная часть коробки окна, которая должна быть надежно защищена от различных воздействий;

·                     примыкание оконного блока к проему должно обеспечивать сопряжение (в том числе элементов наружного и внутреннего откосов) с коробкой оконного блока, подоконной доской, сливом, облицовочными и крепежными деталями;

·                     применение пароизоляционных материалов для устройства наружного слоя не допускается; с внутренней стороны монтажные швы

·                     могут быть закрыты штукатурным слоем или деталями облицовки оконных откосов;

·                     монтажный шов должен обеспечивать устойчивость к силовым эксплуатационным воздействиям, воздухопроницаемость, звукоизоляцию.

Немаловажное преимущество оконных блоков из ПВХ с двухкамерным стеклопакетом — неограниченные возможности, предоставляемые большинством производителей, в выборе типоразмеров окон. Поэтому окно становится элементом украшения интерьера дома и элементом декора фасада.



Контрольные задания

Ознакомиться с содержанием методички. Ответить на контрольные вопросы. Выполнить схемы.

Работа выполняется письменно. Контроль может проводиться и в виде проверки конспекта преподавателем. Максимальное количество баллов – 5.

Затраты времени при составлении конспекта – 80 минут.

Роль студента:

· прочитать материал источника, выбрать главное и второстепенное;

· установить логическую связь между элементами темы;

· выделять ключевые слова и понятия;

· выполнить необходимые схемы, подписать элементы;

· сделать вывод.

             Критерии оценки

· содержательность конспекта;

· отражение основных положений, результатов работы
автора, выводов;

· ясность, лаконичность изложения мыслей студента;

· наличие схем, графическое выделение особо значимой
информации,аккуратность в выполнении схем;

· соответствие оформления требованиям;

· грамотность изложения;

· конспект сдан в срок.

Контрольные вопросы:

1.     Дайте определение стеклопакету. Выполните схемы стеклопакетов

2.     Область применения стеклопакетов

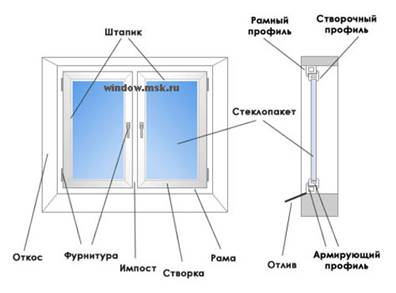

3.     Выполните схему оконного блока, подпишите элементы. Назовите способы открывания

4.     Условия монтажа оконных блоков ПВХ

5.     Сделайте вывод
