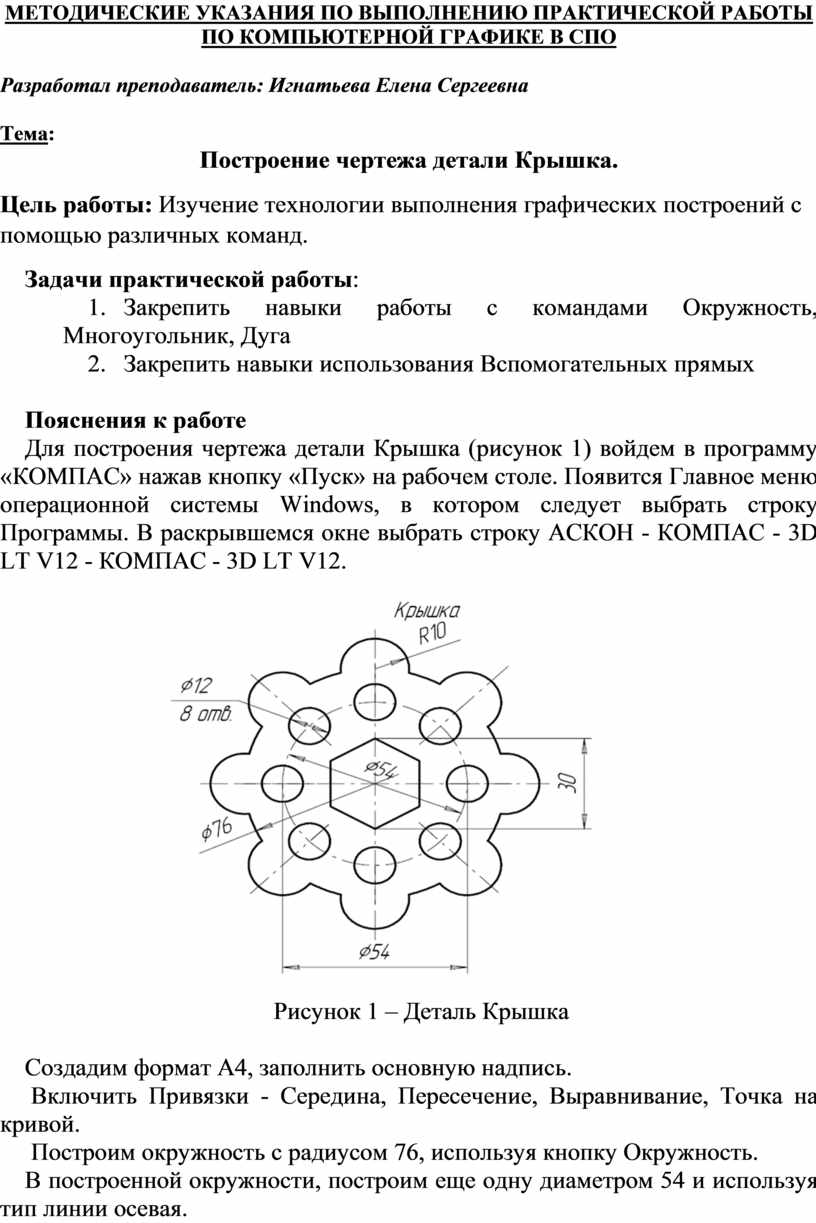

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ - Тема: Построение чертежа детали Крышка.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ В СПО

Разработал преподаватель: Игнатьева Елена Сергеевна

Тема:

Построение чертежа детали Крышка.

Цель работы: Изучение технологии выполнения графических построений с помощью различных команд.

Задачи практической работы:

1.       Закрепить навыки работы с командами Окружность, Многоугольник, Дуга

2.       Закрепить навыки использования Вспомогательных прямых

Пояснения к работе

Для построения чертежа детали Крышка (рисунок 1) войдем в программу «КОМПАС» нажав кнопку «Пуск» на рабочем столе. Появится Главное меню операционной системы Windows, в котором следует выбрать строку Программы. В раскрывшемся окне выбрать строку АСКОН - КОМПАС - 3D LT V12 - КОМПАС - 3D LT V12.

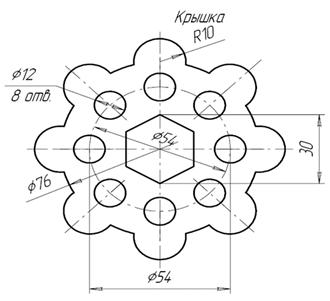

Рисунок 1 – Деталь Крышка

Создадим формат А4, заполнить основную надпись.

 Включить Привязки - Середина, Пересечение, Выравнивание, Точка на кривой.

 Построим окружность с радиусом 76, используя кнопку Окружность.

В построенной окружности, построим еще одну диаметром 54 и используя тип линии осевая.

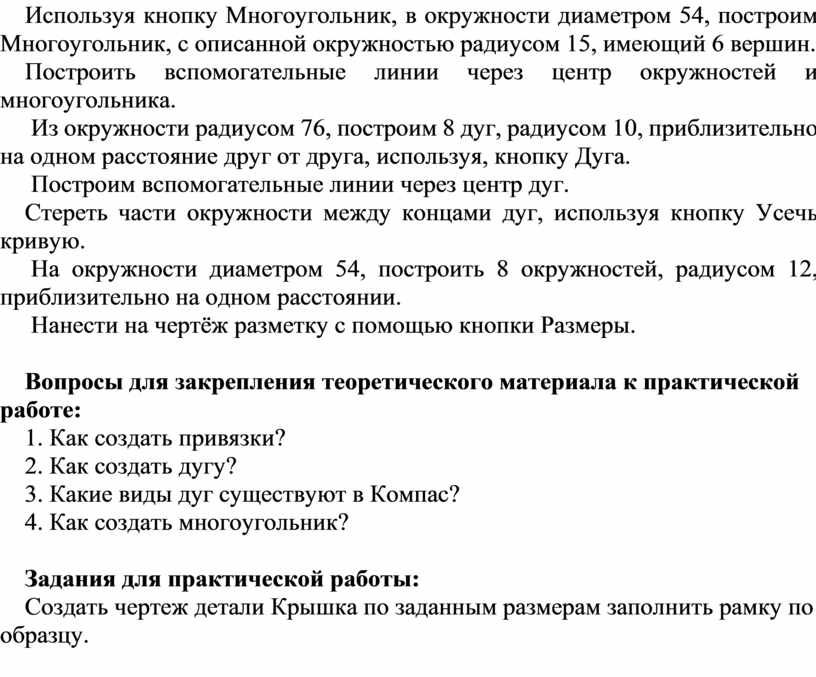

Используя кнопку Многоугольник, в окружности диаметром 54, построим Многоугольник, с описанной окружностью радиусом 15, имеющий 6 вершин.

Построить вспомогательные линии через центр окружностей и многоугольника.

 Из окружности радиусом 76, построим 8 дуг, радиусом 10, приблизительно на одном расстояние друг от друга, используя, кнопку Дуга.

 Построим вспомогательные линии через центр дуг.

Стереть части окружности между концами дуг, используя кнопку Усечь кривую.

 На окружности диаметром 54, построить 8 окружностей, радиусом 12, приблизительно на одном расстоянии.

 Нанести на чертёж разметку с помощью кнопки Размеры.

Вопросы для закрепления теоретического материала к практической работе:

1. Как создать привязки?

2. Как создать дугу?

3. Какие виды дуг существуют в Компас?

4. Как создать многоугольник?

Задания для практической работы:

Создать чертеж детали Крышка по заданным размерам заполнить рамку по образцу.
