МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ - Тема: Построение чертежа детали Вилка.

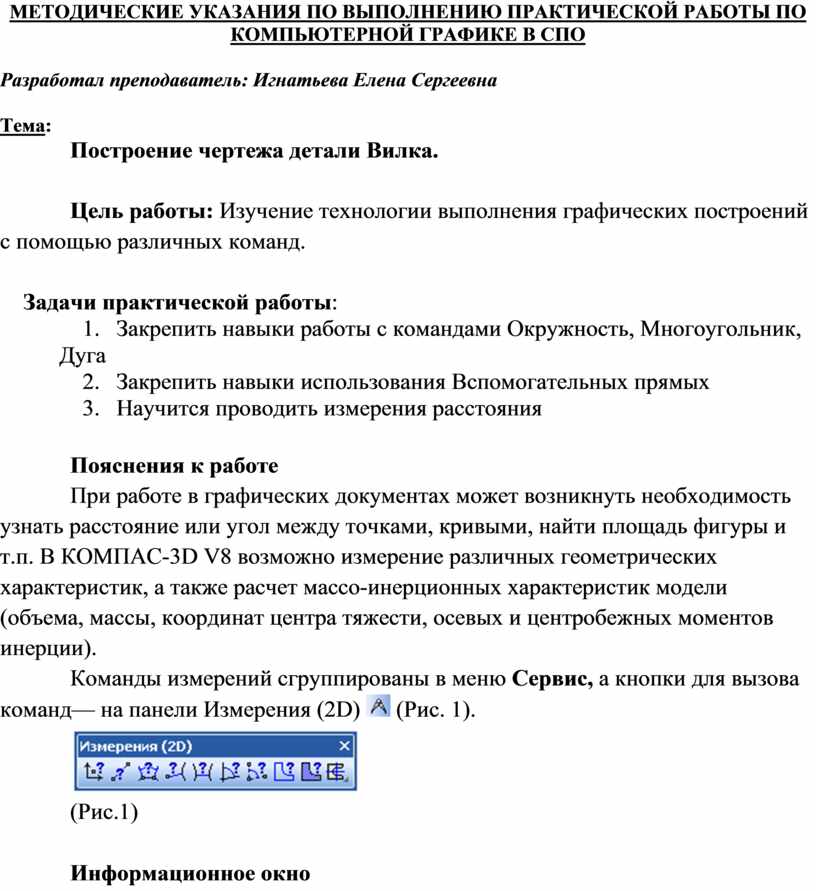

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ В СПО

Разработал преподаватель: Игнатьева Елена Сергеевна

Тема:

Построение чертежа детали Вилка.

Цель работы: Изучение технологии выполнения графических построений с помощью различных команд.

Задачи практической работы:

1.       Закрепить навыки работы с командами Окружность, Многоугольник, Дуга

2.       Закрепить навыки использования Вспомогательных прямых

3.       Научится проводить измерения расстояния

Пояснения к работе

При работе в графических документах может возникнуть необходимость узнать рассто­яние или угол между точками, кривыми, найти площадь фигуры и т.п. В КОМПАС-3D V8 возможно измерение различных геометрических характеристик, а также расчет массо-инерционных характеристик модели (объема, массы, координат центра тяжести, осевых и центробежных моментов инерции).

Команды измерений сгруппированы в меню Сервис, а кнопки для вызова команд— на панели Измерения (2D)  (Рис. 1).

(Рис.1)

Информационное окно

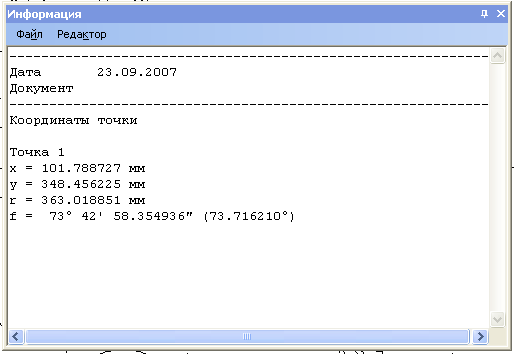

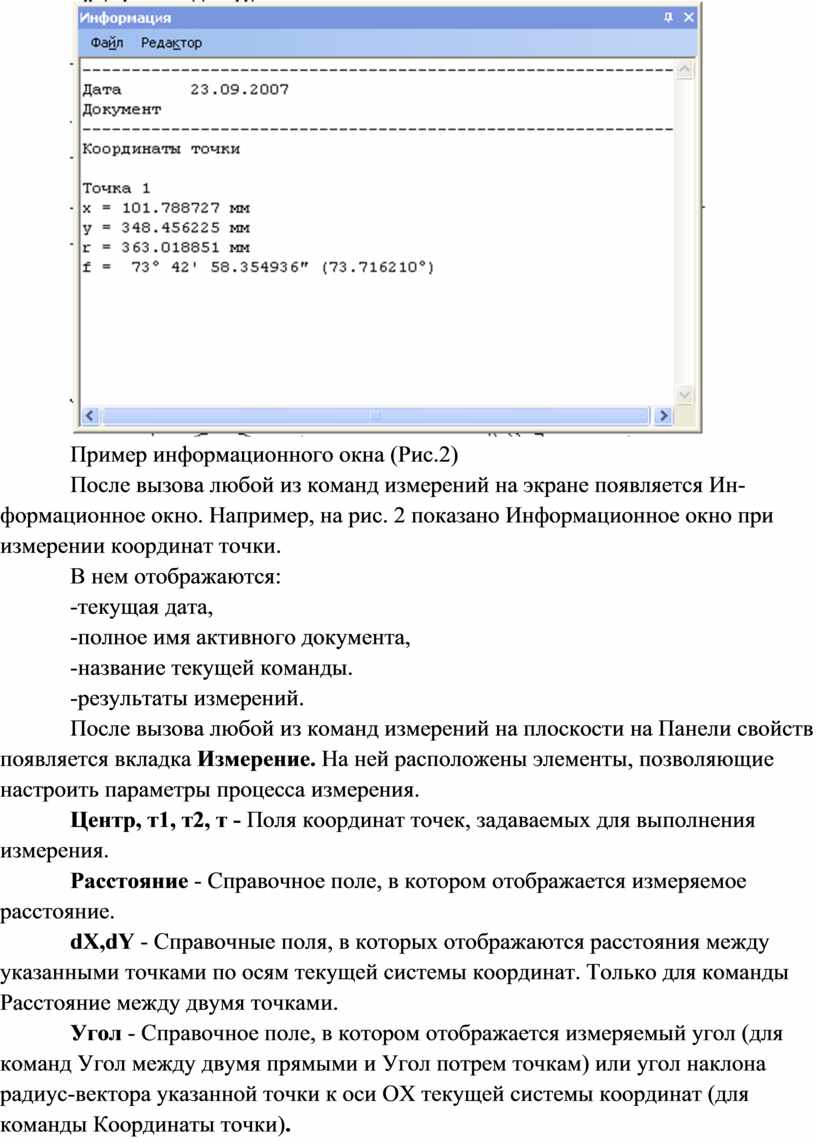

Пример информационного окна (Рис.2)

После вызова любой из команд из­мерений на экране появляется Ин­формационное окно. Например, на рис. 2 показано Информационное окно при измерении координат точки.

В нем отображаются:

-текущая дата,

-полное имя активного документа,

-название текущей команды.

-результаты измерений.

После вызова любой из команд измерений на плоскости на Па­нели свойств появляется вкладка Измерение. На ней расположены элементы, позволя­ющие настроить параметры процесса измерения.

Центр, т1, т2, т - Поля координат точек, задаваемых для выполнения измерения.

Расстояние - Справочное поле, в котором отображается измеряемое расстояние.

dX,dY - Справочные поля, в которых отображаются расстояния между указанными точками по осям текущей системы координат. Только для команды Расстояние между двумя точками.

Угол - Справочное поле, в котором отображается измеряемый угол (для команд Угол между двумя прямыми и Угол потрем точкам) или угол наклона радиус-вектора указанной точки к оси ОХ текущей системы координат (для команды Координаты точки).

Количество знаков после запятой - Список, управляющий отображением результатов измерения. Минимальное количество знаков после запятой — 0, максимальное —10.

Единицы измерения длины - Список, позволяющий выбрать единицы измерения длины: миллиметры, сантиметры, дециметры, метры.

Единицы измерения угла - Список, позволяющий выбрать единицы измерения углов: градусы, радианы.

Режим - Переключатель, позволяющий выбрать режим измерения длин и площадей. Он появляется на Панели свойств, если масштаб текущего вида отличен от единицы.

Активизация переключателя без учета масштаба вида позволяет получить результат «в натуральную величину». Активизация переключателя По бумаге позволяет получить результат в масштабе вида.

Точка/Точки - Группа переключателей, управляющая отрисовкой вспомогательных точек, формируемых в процессе измерения. Набор переключателей в этой группе зависит от выбранной команды измерения.

 Координаты точки

Чтобы определить положение произвольной точки графического документа, вызовите команду Координаты точки.

Последовательно задавайте точки, координаты которых требуется узнать.

Система определяет следующие значения:

-координаты точки в текущей системе координат.

-расстояние от начала координат до точки.

-угол между радиус-вектором точки и осью X.

Расстояние и угол представляют собой полярные координаты точки в системе, ось которой совпадает с осью X текущей декартовой системы координат.

 Расстояние между 2 точками

Чтобы определить расстояние между двумя произвольными точками графического документа, вызовите команду Расстояние между двумя точками. Задавайте пары точек, расстояние между которыми требуется измерить.

Система определяет кратчайшее расстояние между указанными точками (длину соединяющего их отрезка прямой), а также расстояние между точками вдоль осей текущей системы координат.

 Расстояние между 2 точками на кривой

Чтобы измерить длину участка кривой, ограниченного двумя точками, вызовите команду Расстояние между двумя точками на кривой.

Укажите кривую для измерения расстояния между точками на ней.

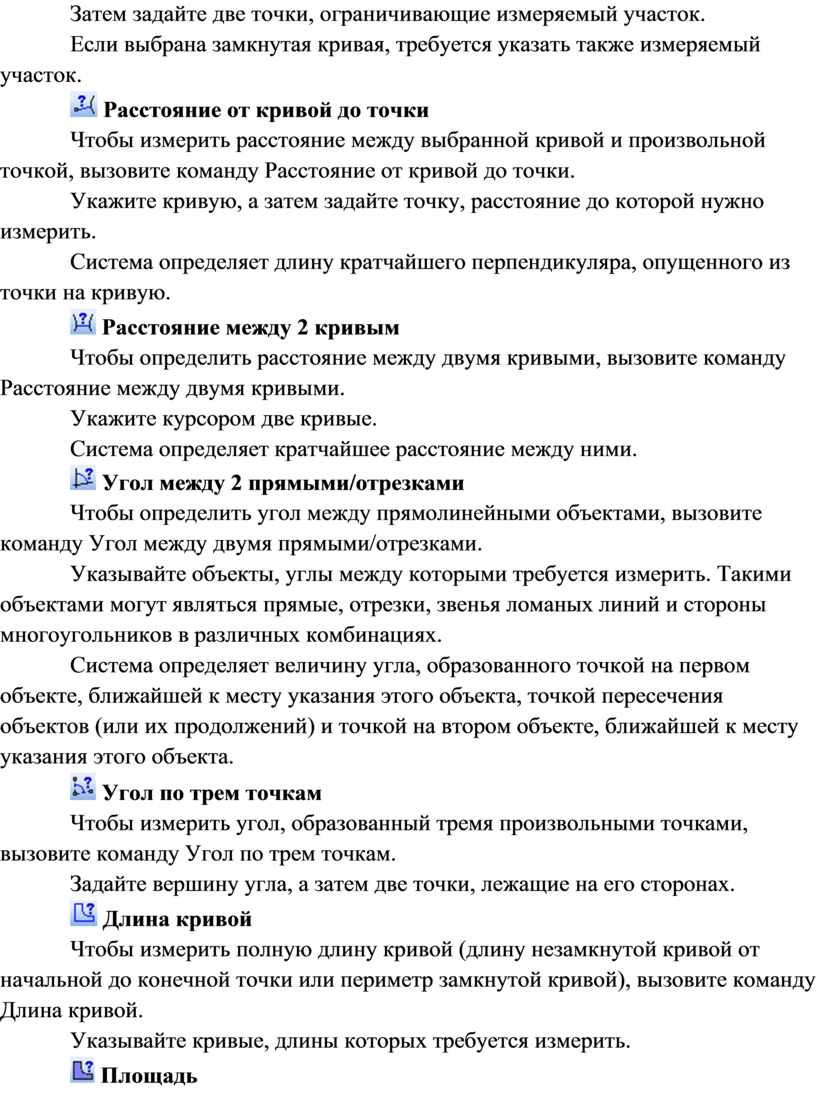

Затем задайте две точки, ограничивающие измеряемый участок.

Если выбрана замкнутая кривая, требуется указать также измеряемый участок.

 Расстояние от кривой до точки

Чтобы измерить расстояние между выбранной кривой и произвольной точкой, вызовите команду Расстояние от кривой до точки.

Укажите кривую, а затем задайте точку, расстояние до которой нужно измерить.

Система определяет длину кратчайшего перпендикуляра, опущенного из точки на кривую.

 Расстояние между 2 кривым

Чтобы определить расстояние между двумя кривыми, вызовите команду Расстояние между двумя кривыми.

Укажите курсором две кривые.

Система определяет кратчайшее расстояние между ними.

 Угол между 2 прямыми/отрезками

Чтобы определить угол между прямолинейными объектами, вызовите команду Угол между двумя прямыми/отрезками.

Указывайте объекты, углы между которыми требуется измерить. Такими объектами могут являться прямые, отрезки, звенья ломаных линий и стороны многоугольников в различных комбинациях.

Система определяет величину угла, образованного точкой на первом объекте, ближайшей к месту указания этого объекта, точкой пересечения объектов (или их продолжений) и точкой на втором объекте, ближайшей к месту указания этого объекта.

 Угол по трем точкам

Чтобы измерить угол, образованный тремя произвольными точками, вызовите команду Угол по трем точкам.

Задайте вершину угла, а затем две точки, лежащие на его сторонах.

 Длина кривой

Чтобы измерить полную длину кривой (длину незамкнутой кривой от начальной до конечной точки или периметр замкнутой кривой), вызовите команду Длина кривой.

Указывайте кривые, длины которых требуется измерить.

 Площадь

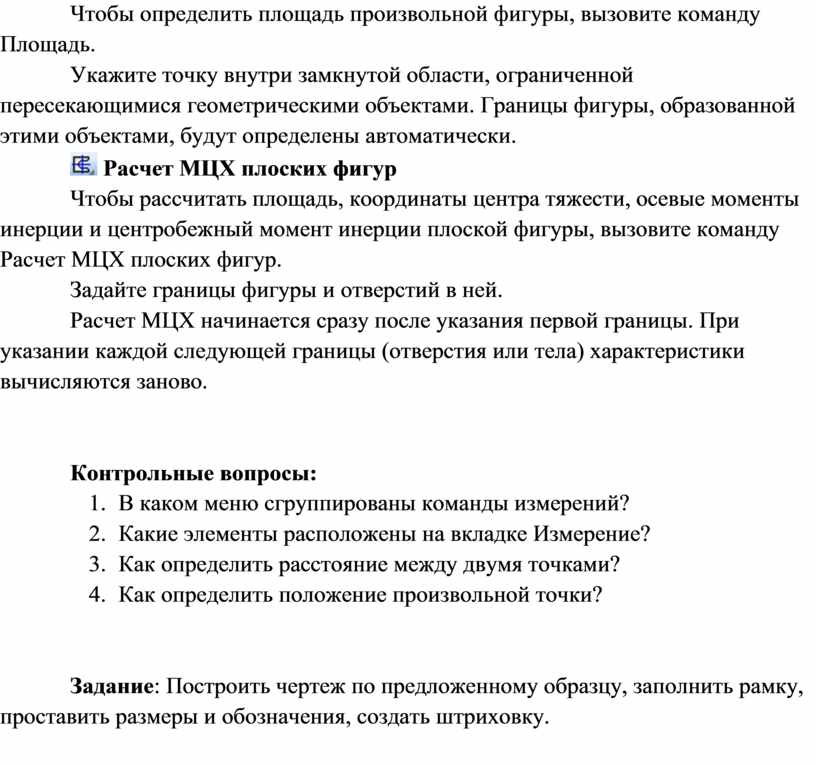

Чтобы определить площадь произвольной фигуры, вызовите команду Площадь.

Укажите точку внутри замкнутой области, ограниченной пересекающимися геометрическими объектами. Границы фигуры, образованной этими объектами, будут определены автоматически.

 Расчет МЦХ плоских фигур

Чтобы рассчитать площадь, координаты центра тяжести, осевые моменты инерции и центробежный момент инерции плоской фигуры, вызовите команду Расчет МЦХ плоских фигур.

Задайте границы фигуры и отверстий в ней.

Расчет МЦХ начинается сразу после указания первой границы. При указании каждой следующей границы (отверстия или тела) характеристики вычисляются заново.

Контрольные вопросы:

1.    В каком меню сгруппированы команды измерений?

2.    Какие элементы расположены на вкладке Измерение?

3.    Как определить расстояние между двумя точками?

4.    Как определить положение произвольной точки?

Задание: Построить чертеж по предложенному образцу, заполнить рамку, проставить размеры и обозначения, создать штриховку.
