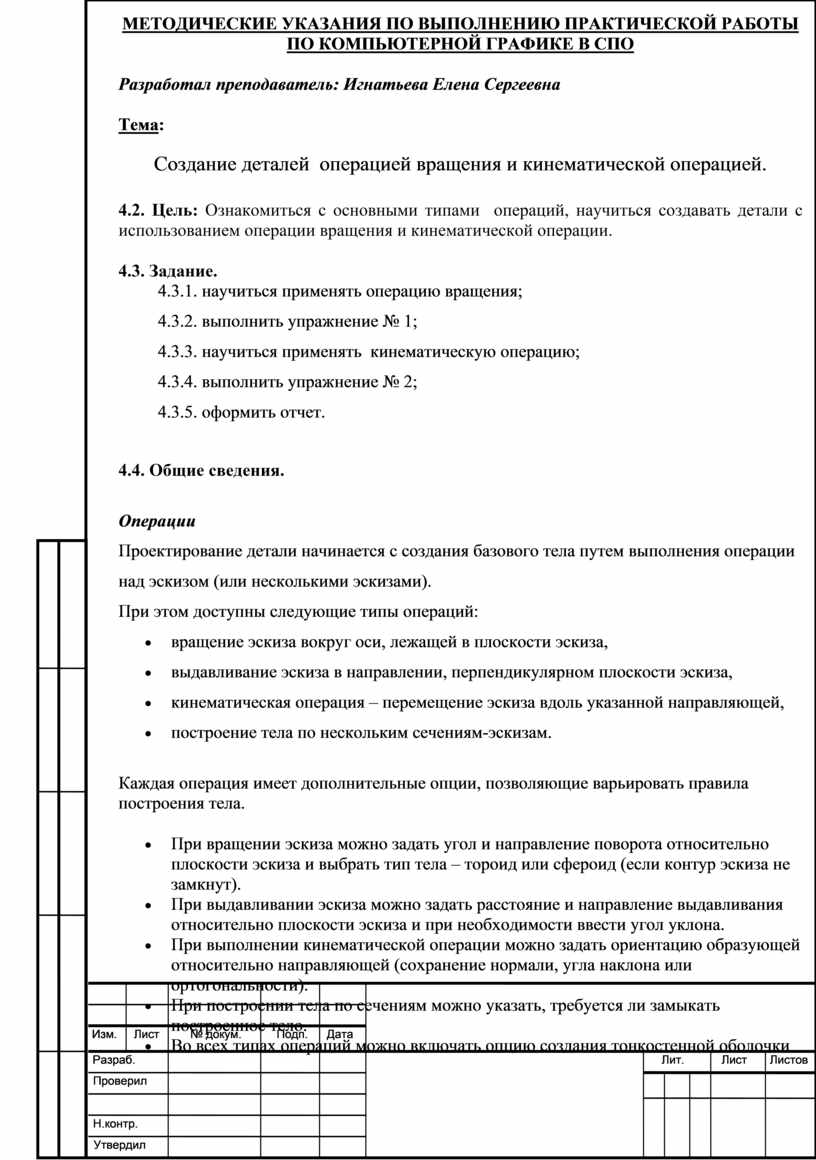

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ В СПО

Разработал преподаватель: Игнатьева Елена Сергеевна

Тема:

Создание деталей  операцией вращения и кинематической операцией.

4.2. Цель: Ознакомиться с основными типами  операций, научиться создавать детали с использованием операции вращения и кинематической операции.

4.3. Задание.

4.3.1. научиться применять операцию вращения;

4.3.2. выполнить упражнение № 1;

4.3.3. научиться применять  кинематическую операцию;

4.3.4. выполнить упражнение № 2;

4.3.5. оформить отчет.

4.4. Общие сведения.

Операции

Проектирование детали начинается с создания базового тела путем выполнения операции над эскизом (или несколькими эскизами).

При этом доступны следующие типы операций:

·         вращение эскиза вокруг оси, лежащей в плоскости эскиза,

·         выдавливание эскиза в направлении, перпендикулярном плоскости эскиза,

·         кинематическая операция – перемещение эскиза вдоль указанной направляющей,

·         построение тела по нескольким сечениям-эскизам.

Каждая операция имеет дополнительные опции, позволяющие варьировать правила построения тела.

• При вращении эскиза можно задать угол и направление поворота относительно плоскости эскиза и выбрать тип тела – тороид или сфероид (если контур эскиза не замкнут).
• При выдавливании эскиза можно задать расстояние и направление выдавливания относительно плоскости эскиза и при необходимости ввести угол уклона.
• При выполнении кинематической операции можно задать ориентацию образующей относительно направляющей (сохранение нормали, угла наклона или ортогональности).
• При построении тела по сечениям можно указать, требуется ли замыкать построенное тело.
• Во всех типах операций можно включать опцию создания тонкостенной оболочки

и задать толщину и направление построения стенки – внутрь, наружу или в обе стороны от поверхности тела, образованного операцией.

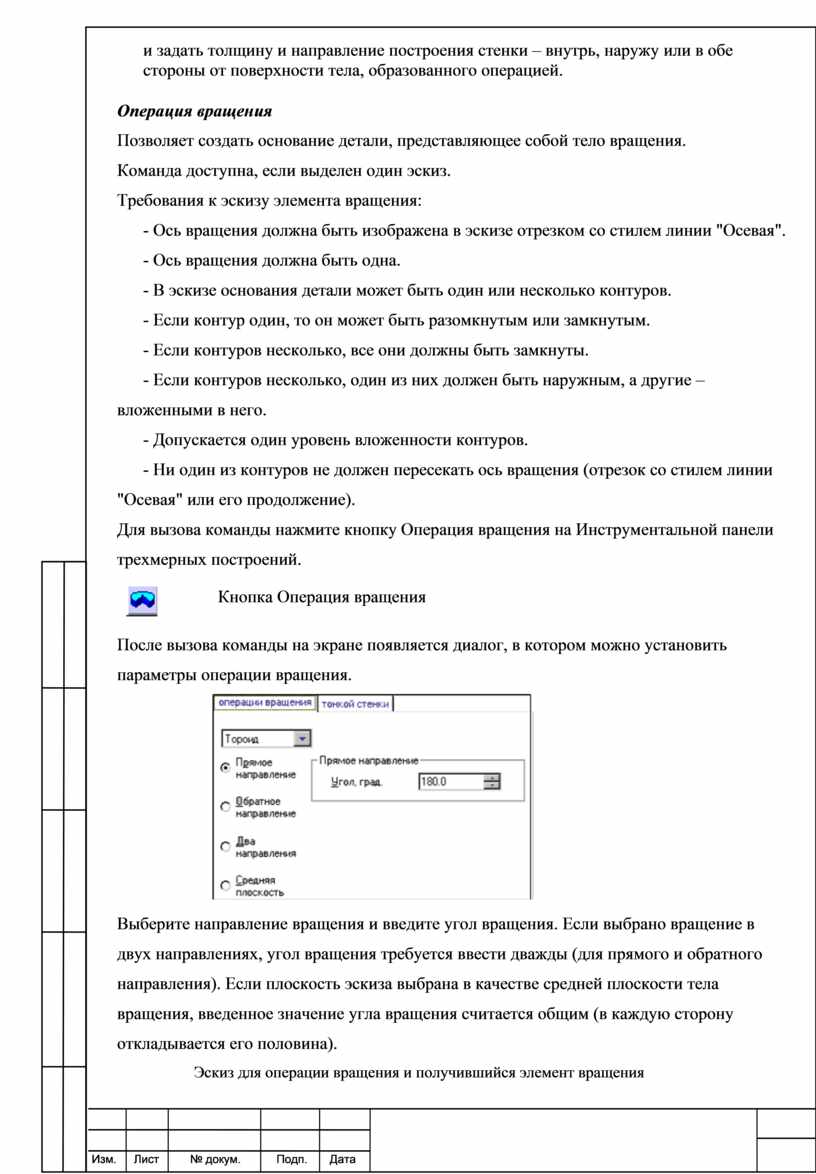

Операция вращения

Позволяет создать основание детали, представляющее собой тело вращения.

Команда доступна, если выделен один эскиз.

Требования к эскизу элемента вращения:

- Ось вращения должна быть изображена в эскизе отрезком со стилем линии "Осевая".

- Ось вращения должна быть одна.

- В эскизе основания детали может быть один или несколько контуров.

- Если контур один, то он может быть разомкнутым или замкнутым.

- Если контуров несколько, все они должны быть замкнуты.

- Если контуров несколько, один из них должен быть наружным, а другие – вложенными в него.

- Допускается один уровень вложенности контуров.

- Ни один из контуров не должен пересекать ось вращения (отрезок со стилем линии "Осевая" или его продолжение).

Для вызова команды нажмите кнопку Операция вращения на Инструментальной панели трехмерных построений.

После вызова команды на экране появляется диалог, в котором можно установить параметры операции вращения.

Выберите направление вращения и введите угол вращения. Если выбрано вращение в двух направлениях, угол вращения требуется ввести дважды (для прямого и обратного направления). Если плоскость эскиза выбрана в качестве средней плоскости тела вращения, введенное значение угла вращения считается общим (в каждую сторону

откладывается его половина).

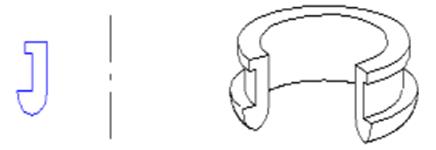

            Эскиз для операции вращения и получившийся элемент вращения

Если необходимо создать тонкостенное тело, поверхность которого представляет собой след движения контура эскиза, активизируйте вкладку Параметры тонкой стенки, включите опцию Толщина и укажите направление добавления материала, введите значение толщины стенки. Если выбрано создание тонкой стенки в двух направлениях, толщину требуется ввести дважды (для прямого и обратного направления). Если поверхность тела выбрана в качестве средней плоскости тонкой стенки, введенное значение толщины считается общим (в каждую сторону откладывается его половина).

Если вращаемый контур не замкнут, возможно построение тела-сфероида или тела-тороида (соответствующую опцию - Сфероид или Тороид - можно включить во вкладке Параметры операции вращения). При построении сфероида контур в эскизе автоматически доводится до оси вращения; возможно построение сплошного тела или тонкостенной оболочки. При построении тороида возможно создание только тонкостенной оболочки.

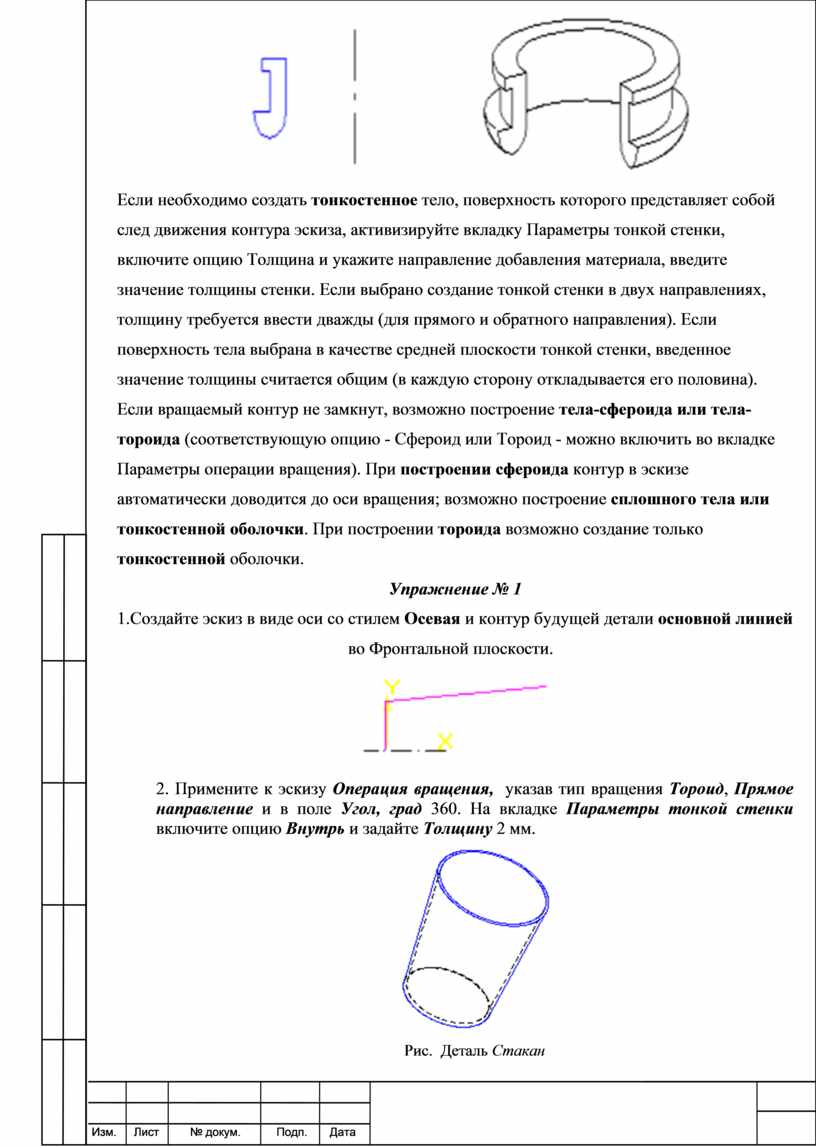

Упражнение № 1

1.Создайте эскиз в виде оси со стилем Осевая и контур будущей детали основной линией во Фронтальной плоскости.

2. Примените к эскизу Операция вращения,  указав тип вращения Тороид, Прямое направление и в поле Угол, град 360. На вкладке Параметры тонкой стенки включите опцию Внутрь и задайте Толщину 2 мм.

Рис.  Деталь Стакан

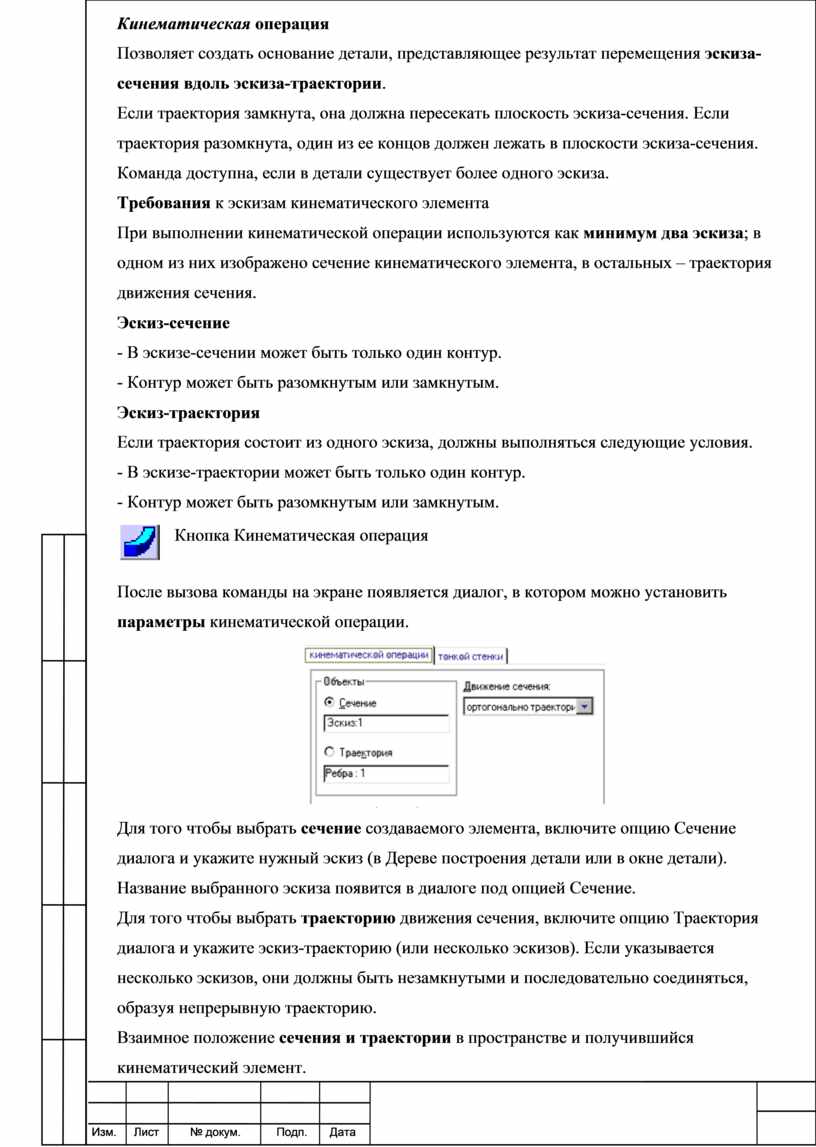

Кинематическая операция

Позволяет создать основание детали, представляющее результат перемещения эскиза-сечения вдоль эскиза-траектории.

Если траектория замкнута, она должна пересекать плоскость эскиза-сечения. Если траектория разомкнута, один из ее концов должен лежать в плоскости эскиза-сечения.

Команда доступна, если в детали существует более одного эскиза.

Требования к эскизам кинематического элемента

При выполнении кинематической операции используются как минимум два эскиза; в одном из них изображено сечение кинематического элемента, в остальных – траектория движения сечения.

Эскиз-сечение

- В эскизе-сечении может быть только один контур.

- Контур может быть разомкнутым или замкнутым.

Эскиз-траектория

Если траектория состоит из одного эскиза, должны выполняться следующие условия.

- В эскизе-траектории может быть только один контур.

- Контур может быть разомкнутым или замкнутым.

После вызова команды на экране появляется диалог, в котором можно установить параметры кинематической операции.

Для того чтобы выбрать сечение создаваемого элемента, включите опцию Сечение диалога и укажите нужный эскиз (в Дереве построения детали или в окне детали). Название выбранного эскиза появится в диалоге под опцией Сечение.

Для того чтобы выбрать траекторию движения сечения, включите опцию Траектория диалога и укажите эскиз-траекторию (или несколько эскизов). Если указывается несколько эскизов, они должны быть незамкнутыми и последовательно соединяться, образуя непрерывную траекторию.

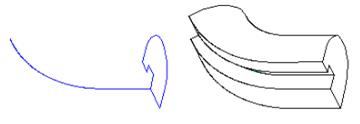

Взаимное положение сечения и траектории в пространстве и получившийся кинематический элемент.

Вы можете указать способ ориентации сечения в пространстве на протяжении его

перемещения вдоль траектории. Для этого в опции Движение образующей выберите один из вариантов: Параллельно самой себе, Сохранять угол наклона и Ортогонально траектории.

Если необходимо создать тонкостенное тело, поверхность которого представляет собой след движения контура эскиза, активизируйте вкладку Параметры тонкой стенки, включите опцию Толщина и укажите направление добавления материала, введите значение толщины стенки. Если выбрано создание тонкой стенки в двух направлениях, толщину требуется ввести дважды (для прямого и обратного направления). Если поверхность тела выбрана в качестве средней плоскости тонкой стенки, введенное значение толщины считается общим (в каждую сторону откладывается его половина). Если контур в эскизе сечения не замкнут, может быть построен только тонкостенный элемент.

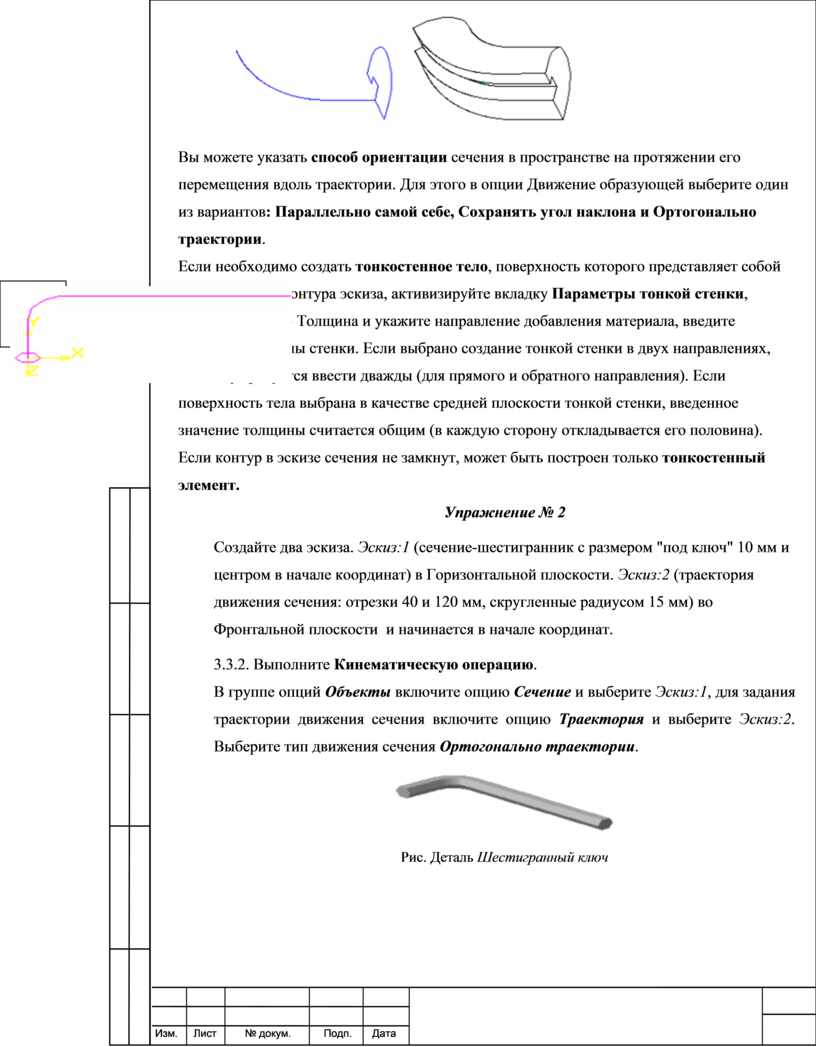

Упражнение № 2

Создайте два эскиза. Эскиз:1 (сечение-шестигранник с размером "под ключ" 10 мм и центром в начале координат) в Горизонтальной плоскости. Эскиз:2 (траектория движения сечения: отрезки 40 и 120 мм, скругленные радиусом 15 мм) во Фронтальной плоскости  и начинается в начале координат.

В группе опций Объекты включите опцию Сечение и выберите Эскиз:1, для задания траектории движения сечения включите опцию Траектория и выберите Эскиз:2. Выберите тип движения сечения Ортогонально траектории.

Рис. Деталь Шестигранный ключ

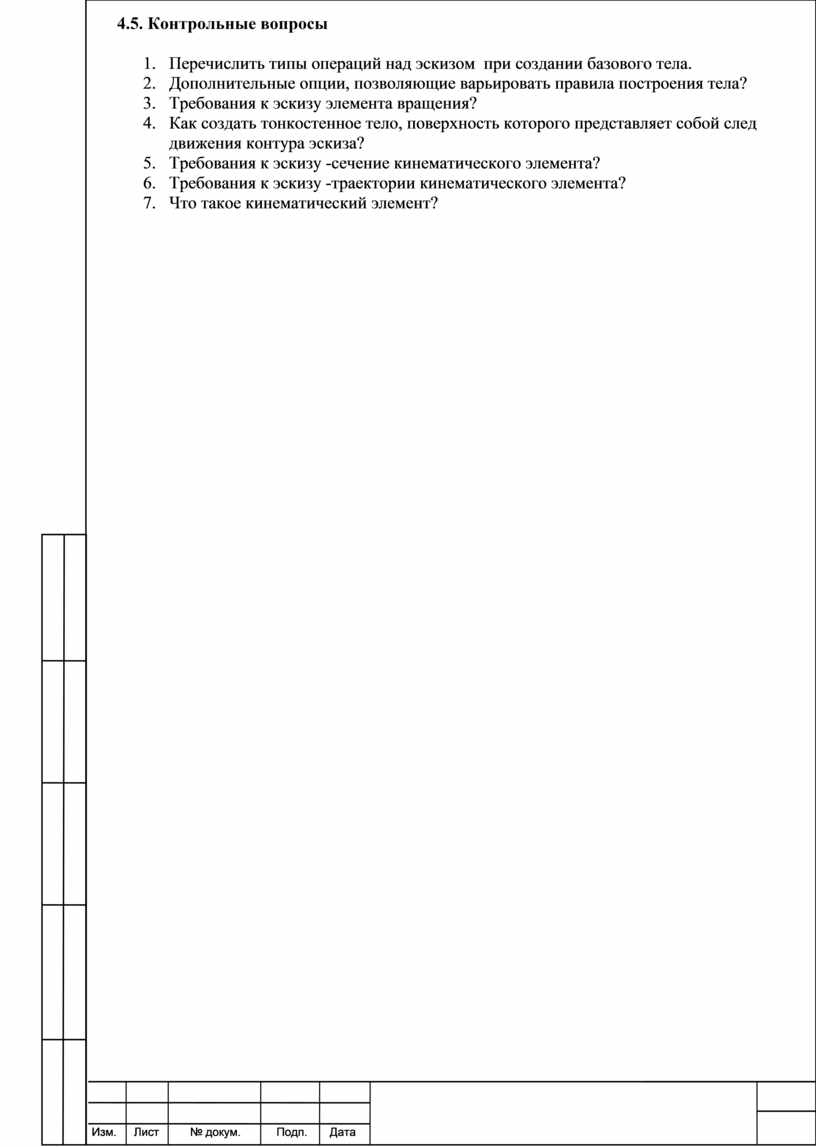

4.5. Контрольные вопросы

1.      Перечислить типы операций над эскизом  при создании базового тела.

2.      Дополнительные опции, позволяющие варьировать правила построения тела?

3.      Требования к эскизу элемента вращения?

4.      Как создать тонкостенное тело, поверхность которого представляет собой след движения контура эскиза?

5.      Требования к эскизу -сечение кинематического элемента?

6.      Требования к эскизу -траектории кинематического элемента?

7.      Что такое кинематический элемент?

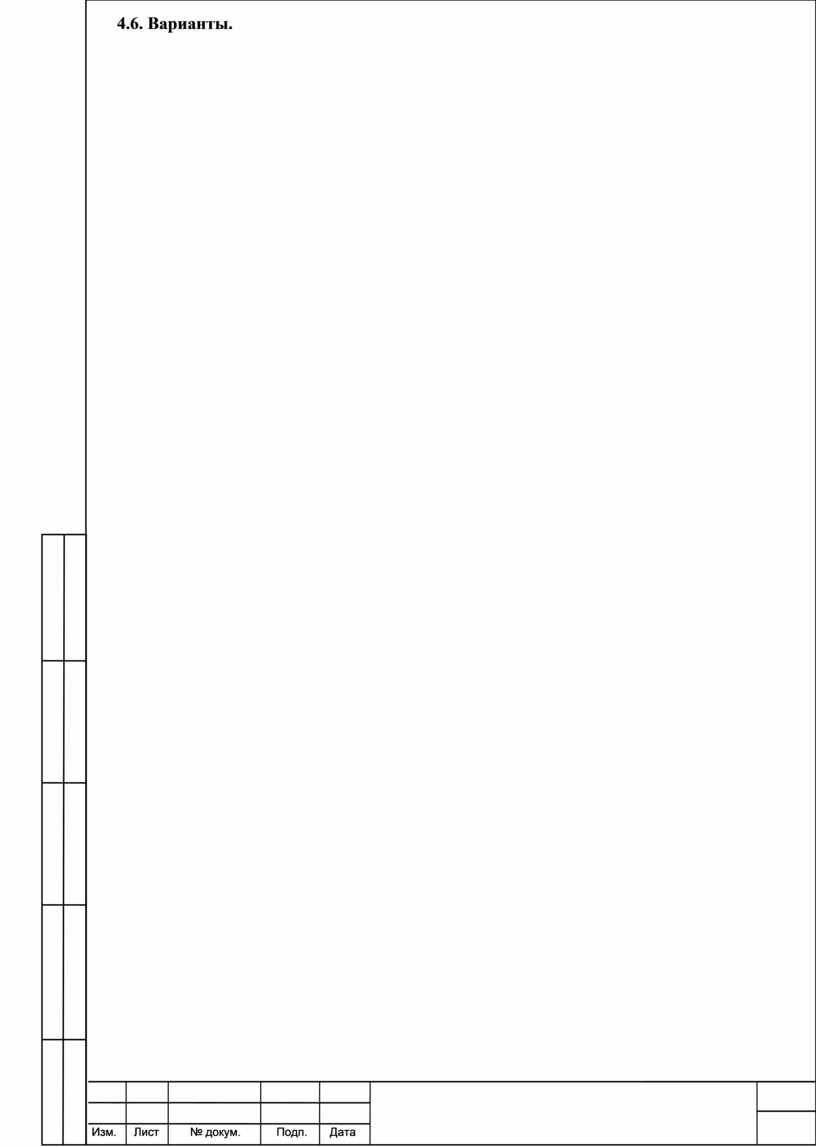

4.6. Варианты.

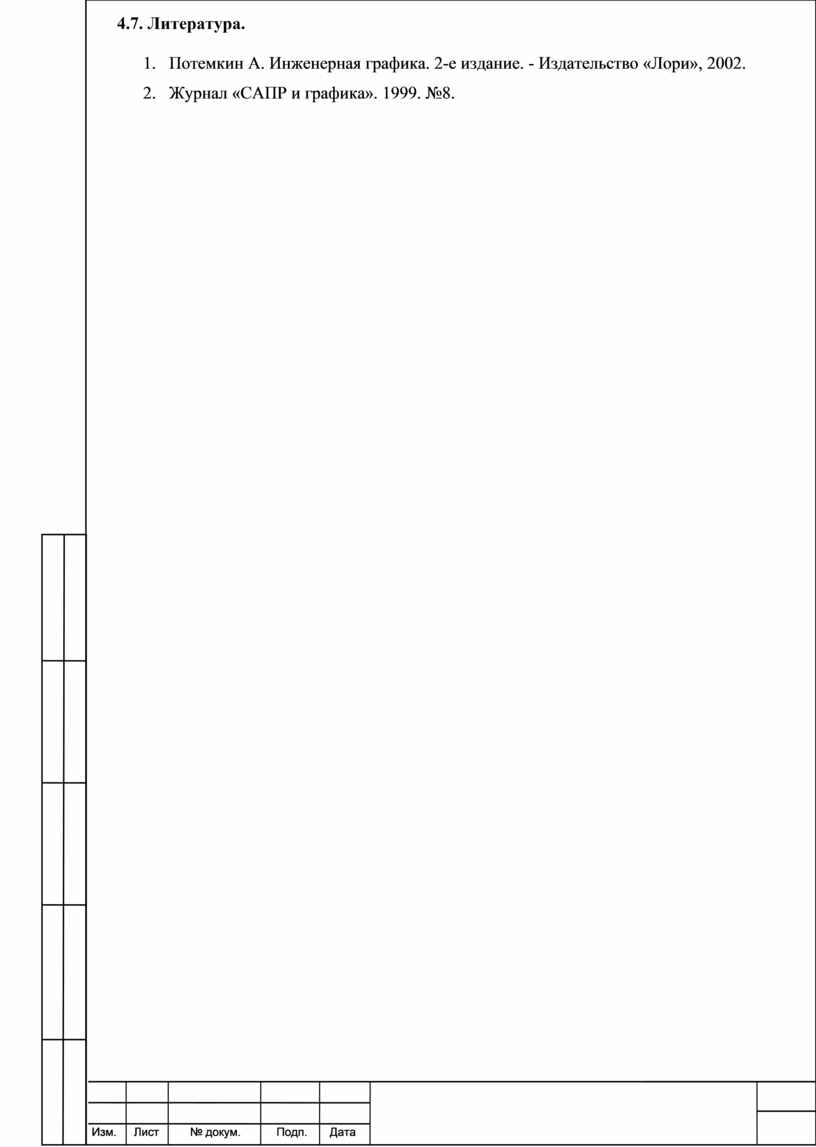

4.7. Литература.

1.      Потемкин А. Инженерная графика. 2-е издание. - Издательство «Лори», 2002.

2.      Журнал «САПР и графика». 1999. №8.
