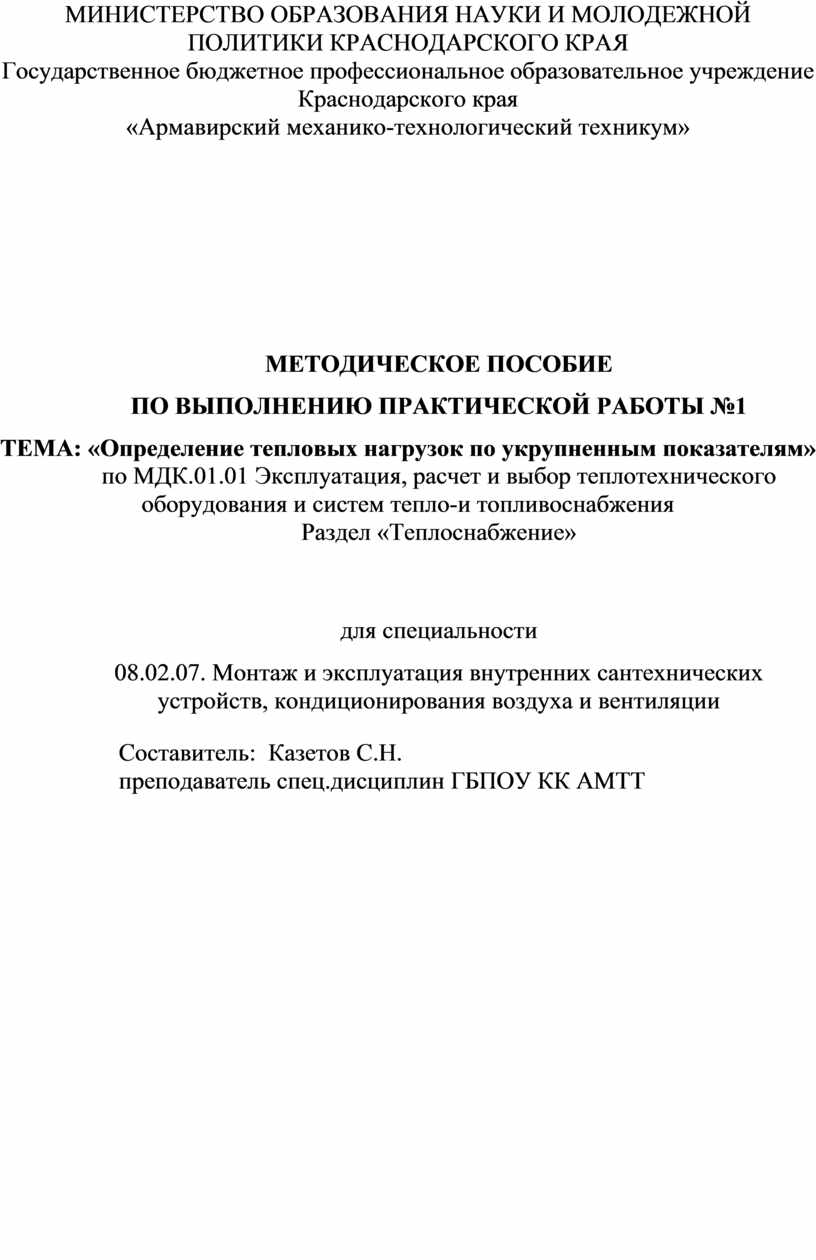

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №1

ТЕМА: «Определение тепловых нагрузок по укрупненным показателям»

по МДК.01.01 Эксплуатация, расчет и выбор теплотехнического оборудования и систем тепло-и топливоснабжения

Раздел «Теплоснабжение»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

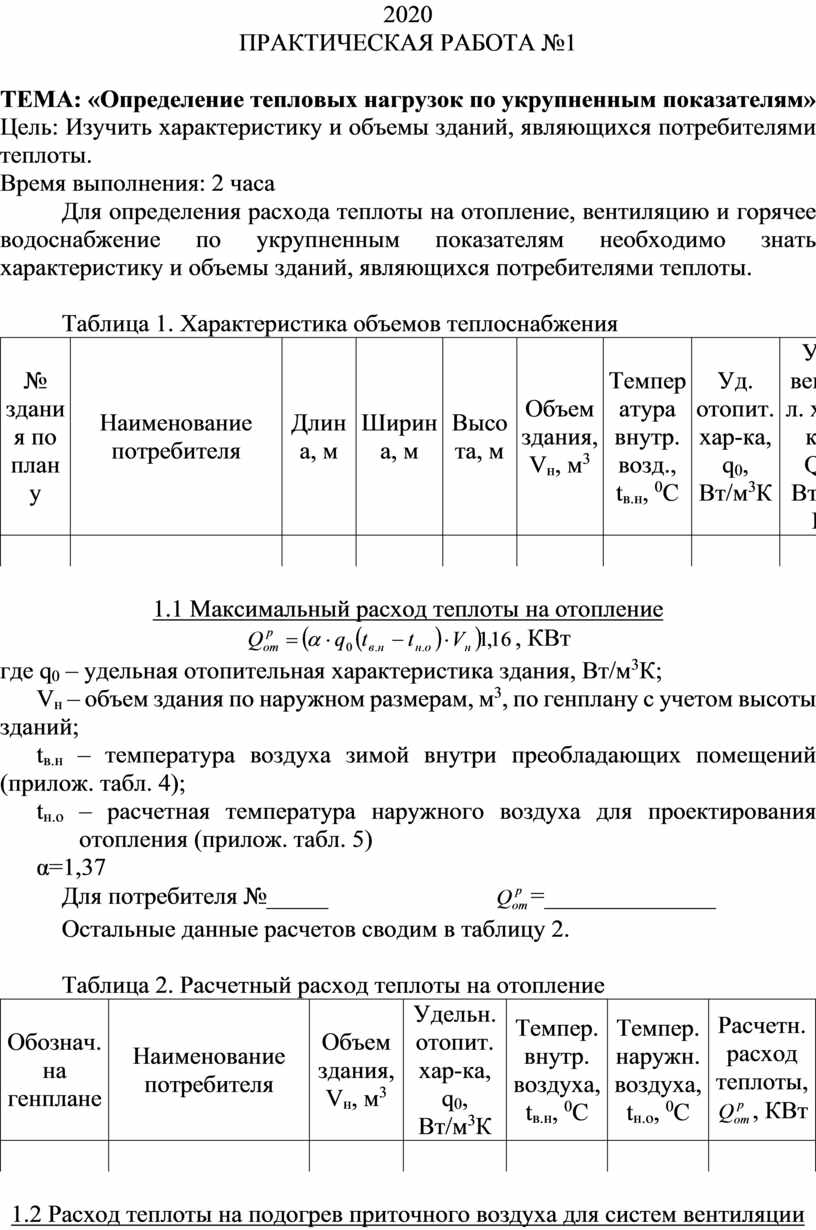

ПРАКТИЧЕСКАЯ РАБОТА №1

ТЕМА: «Определение тепловых нагрузок по укрупненным показателям»

Цель: Изучить характеристику и объемы зданий, являющихся потребителями теплоты.

Время выполнения: 2 часа

         Для определения расхода теплоты на отопление, вентиляцию и горячее водоснабжение по укрупненным показателям необходимо знать характеристику и объемы зданий, являющихся потребителями теплоты.

         Таблица 1. Характеристика объемов теплоснабжения

1.1 Максимальный расход теплоты на отопление

, КВт

где q₀ – удельная отопительная характеристика здания, Вт/м³К;

      V_н – объем здания по наружном размерам, м³, по генплану с учетом высоты зданий;

      t_в.н – температура воздуха зимой внутри преобладающих помещений (прилож. табл. 4);

      t_н.о – расчетная температура наружного воздуха для проектирования отопления (прилож. табл. 5)

      α=1,37

         Для потребителя №_____                         =______________

         Остальные данные расчетов сводим в таблицу 2.

         Таблица 2. Расчетный расход теплоты на отопление

1.2 Расход теплоты на подогрев приточного воздуха для систем вентиляции

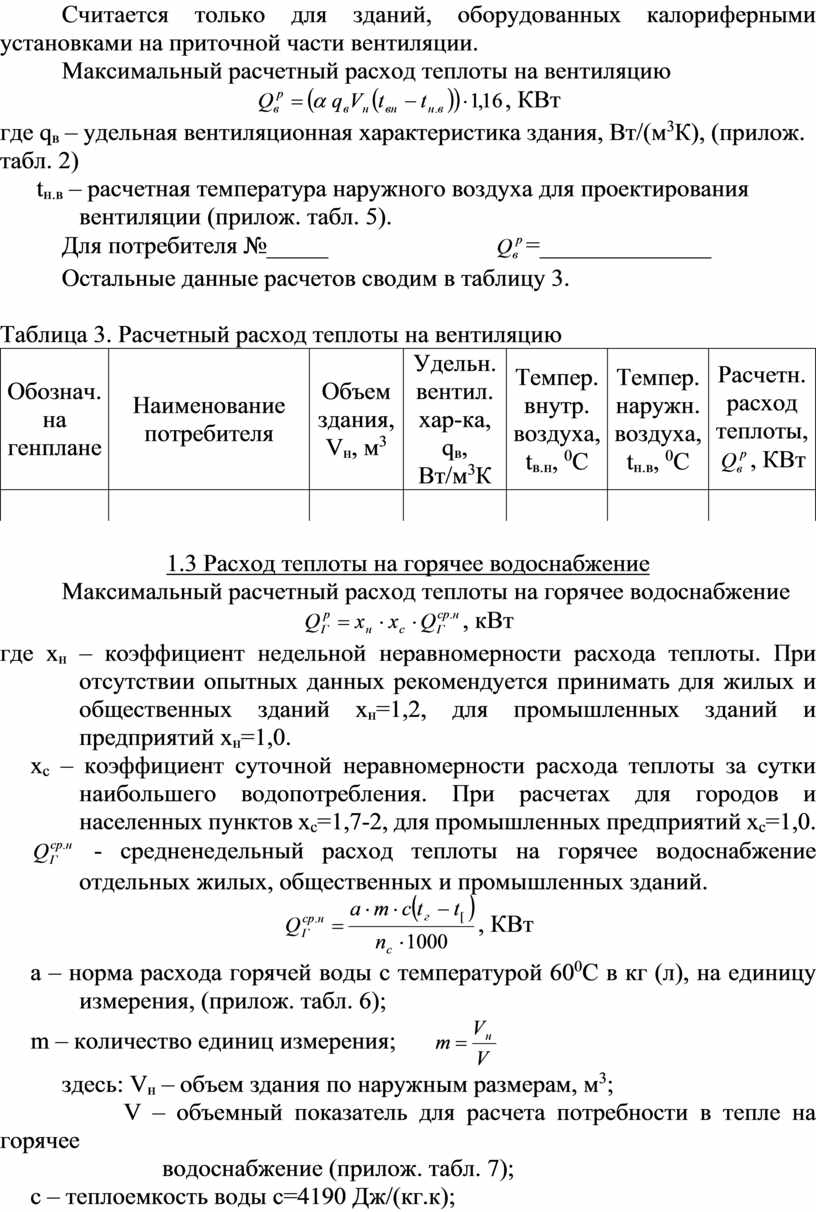

         Считается только для зданий, оборудованных калориферными установками на приточной части вентиляции.

         Максимальный расчетный расход теплоты на вентиляцию

, КВт

где q_в – удельная вентиляционная характеристика здания, Вт/(м³К), (прилож. табл. 2)

      t_н.в – расчетная температура наружного воздуха для проектирования вентиляции (прилож. табл. 5).

         Для потребителя №_____                         =______________

         Остальные данные расчетов сводим в таблицу 3.

Таблица 3. Расчетный расход теплоты на вентиляцию

1.3 Расход теплоты на горячее водоснабжение

         Максимальный расчетный расход теплоты на горячее водоснабжение

, кВт

где х_н – коэффициент недельной неравномерности расхода теплоты. При отсутствии опытных данных рекомендуется принимать для жилых и общественных зданий х_н=1,2, для промышленных зданий и предприятий х_н=1,0.

     х_с – коэффициент суточной неравномерности расхода теплоты за сутки наибольшего водопотребления. При расчетах для городов и населенных пунктов х_с=1,7-2, для промышленных предприятий х_с=1,0.

      - средненедельный расход теплоты на горячее водоснабжение отдельных жилых, общественных и промышленных зданий.

, КВт

     а – норма расхода горячей воды с температурой 60⁰С в кг (л), на единицу измерения, (прилож. табл. 6);

     m – количество единиц измерения;

         здесь: V_н – объем здания по наружным размерам, м³;

                   V – объемный показатель для расчета потребности в тепле на горячее

      водоснабжение (прилож. табл. 7);

     с – теплоемкость воды с=4190 Дж/(кг.к);

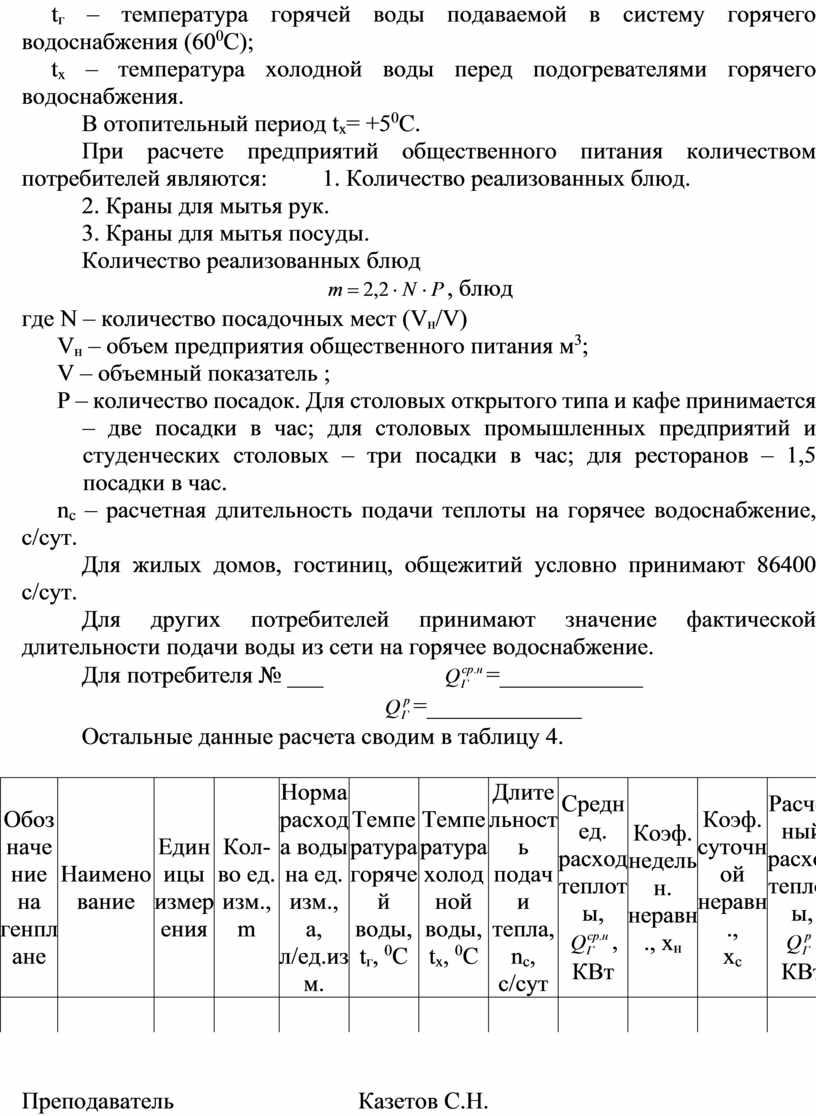

     t_г – температура горячей воды подаваемой в систему горячего водоснабжения (60⁰С);

     t_х – температура холодной воды перед подогревателями горячего водоснабжения.

         В отопительный период t_х= +5⁰С.

         При расчете предприятий общественного питания количеством потребителей являются:   1. Количество реализованных блюд.

         2. Краны для мытья рук.

         3. Краны для мытья посуды.

         Количество реализованных блюд

, блюд

где N – количество посадочных мест (V_н/V)

      V_н – объем предприятия общественного питания м³;

      V – объемный показатель ;

      Р – количество посадок. Для столовых открытого типа и кафе принимается – две посадки в час; для столовых промышленных предприятий и студенческих столовых – три посадки в час; для ресторанов – 1,5 посадки в час.

      n_с – расчетная длительность подачи теплоты на горячее водоснабжение, с/сут.

         Для жилых домов, гостиниц, общежитий условно принимают 86400 с/сут.

         Для других потребителей принимают значение фактической длительности подачи воды из сети на горячее водоснабжение.

         Для потребителя № ___                  =____________

                                                         =_____________

         Остальные данные расчета сводим в таблицу 4.

Преподаватель                               Казетов С.Н.
