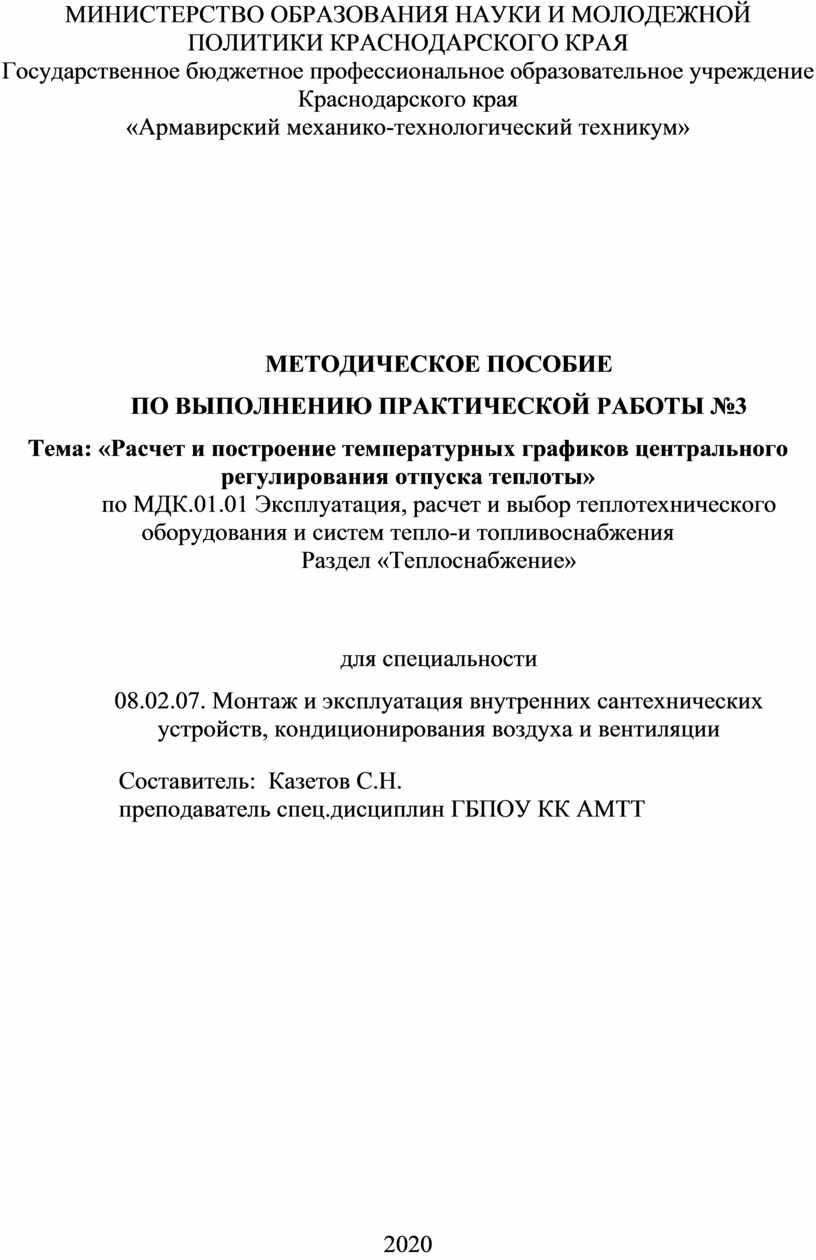

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ
Государственное бюджетное профессиональное образовательное учреждение Краснодарского края
«Армавирский механико-технологический техникум»
МЕТОДИЧЕСКОЕ ПОСОБИЕ
ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №3
Тема: «Расчет и построение температурных графиков центрального регулирования отпуска теплоты»
по МДК.01.01 Эксплуатация, расчет и выбор теплотехнического оборудования и систем тепло-и топливоснабжения
Раздел «Теплоснабжение»
для специальности
08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции
Составитель: Казетов С.Н.
преподаватель спец.дисциплин ГБПОУ КК АМТТ
2020

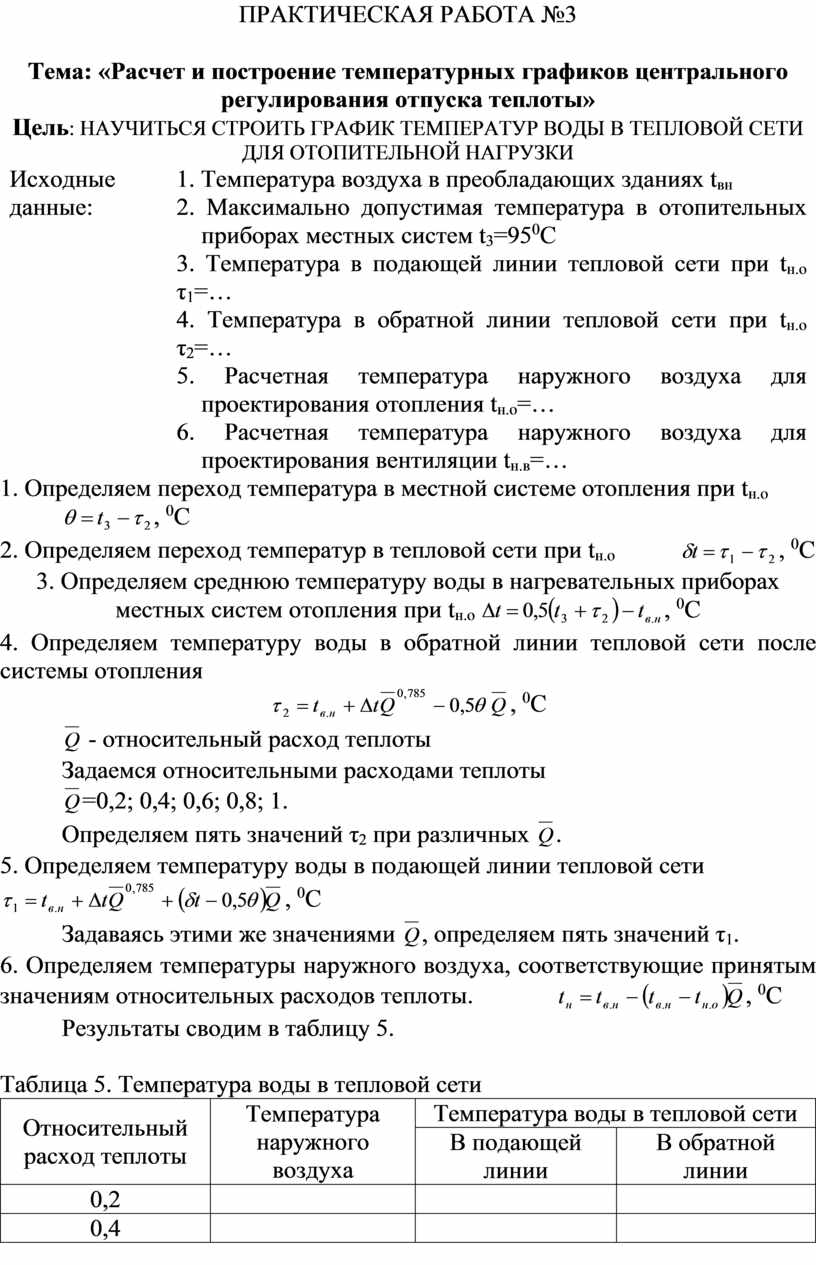

ПРАКТИЧЕСКАЯ РАБОТА №3
Тема: «Расчет и построение температурных графиков центрального регулирования отпуска теплоты»
Цель: НАУЧИТЬСЯ СТРОИТЬ ГРАФИК ТЕМПЕРАТУР ВОДЫ В ТЕПЛОВОЙ СЕТИ ДЛЯ ОТОПИТЕЛЬНОЙ НАГРУЗКИ
|
Исходные данные: |
1. Температура воздуха в преобладающих зданиях tвн 2. Максимально допустимая температура в отопительных приборах местных систем t3=950С 3. Температура в подающей линии тепловой сети при tн.о τ1=… 4. Температура в обратной линии тепловой сети при tн.о τ2=… 5. Расчетная температура наружного воздуха для проектирования отопления tн.о=… 6. Расчетная температура наружного воздуха для проектирования вентиляции tн.в=… |
1.
Определяем переход температура в местной системе отопления при tн.о
,
0С
2. Определяем переход
температур в тепловой сети при tн.о
, 0С
3. Определяем среднюю температуру воды в
нагревательных приборах местных систем отопления при tн.о
, 0С
4. Определяем температуру воды в обратной линии тепловой сети после системы отопления
, 0С
- относительный расход теплоты
Задаемся относительными расходами теплоты
=0,2; 0,4; 0,6; 0,8; 1.
Определяем пять
значений τ2 при различных
.
5. Определяем температуру
воды в подающей линии тепловой сети
,
0С
Задаваясь
этими же значениями
, определяем пять
значений τ1.
6.
Определяем температуры наружного воздуха, соответствующие принятым значениям
относительных расходов теплоты.
,
0С
Результаты сводим в таблицу 5.
Таблица 5. Температура воды в тепловой сети
|
Относительный расход теплоты |
Температура наружного воздуха |
Температура воды в тепловой сети |
|
|
В подающей линии |
В обратной линии |
||
|

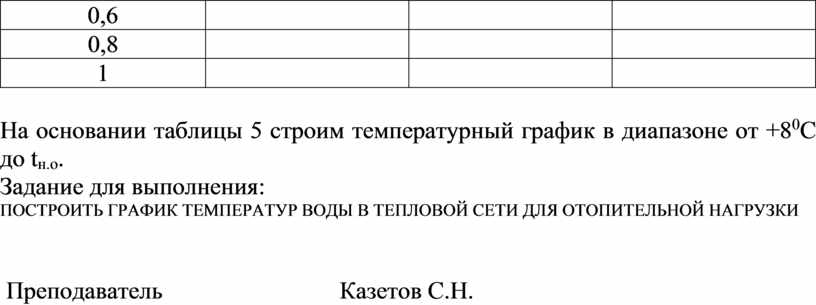

0,2 |
|
|
|
|
0,4 |
|
|
|
|
0,6 |
|
|
|
|
0,8 |
|
|
|
|
1 |
|
|
|
На основании таблицы 5 строим температурный график в диапазоне от +80С до tн.о.
Задание для выполнения:
ПОСТРОИТЬ ГРАФИК ТЕМПЕРАТУР ВОДЫ В ТЕПЛОВОЙ СЕТИ ДЛЯ ОТОПИТЕЛЬНОЙ НАГРУЗКИ
Преподаватель
Казетов С.Н.
